电子表格在AutoCAD中应用
-01-05 08:44
将 Excel软件和AutoCAD软件巧妙地结合使用, 立即起到意想不到效果。以下是Excel和AutoCAD结合使用几点技巧。
1 利用Excel生成AutoCAD曲线
在机械制图中, 常常要用AutoCAD来绘制一条曲线, 而这条曲线假如是由多个坐标点连接而成, 逐点输入起来就比较麻烦, 而且很轻易犯错。假如利用Excel应用程序强大计算功效来计算数据和保留数据, 并与AutoCAD巧妙结合起来, 将很轻易绘制出所需要曲线。以Y=X2+1曲线为例, 其具体方法是:

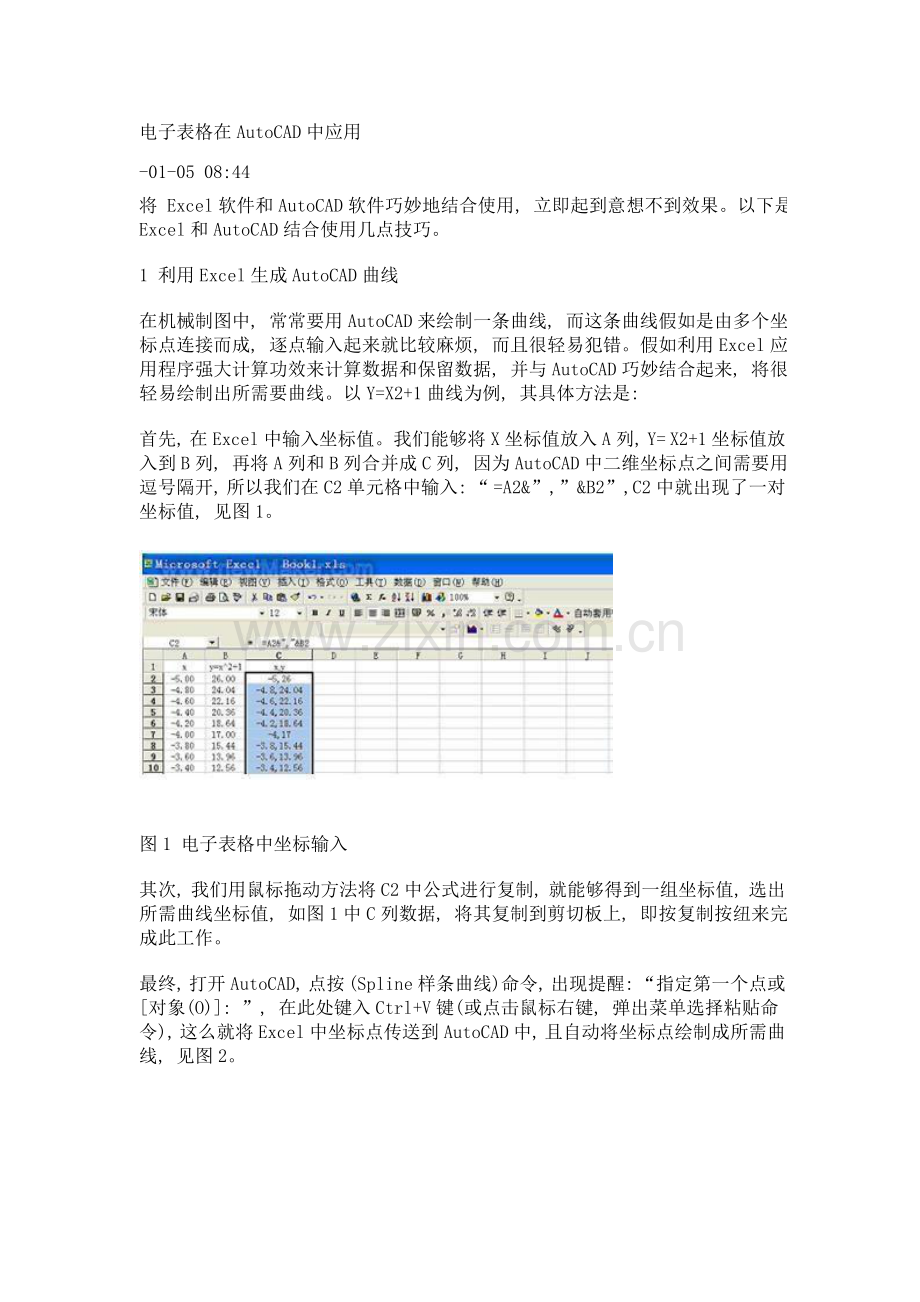

首先, 在Excel中输入坐标值。我们能够将X坐标值放入A列, Y= X2+1坐标值放入到B列, 再将A列和B列合并成C列, 因为AutoCAD中二维坐标点之间需要用逗号隔开, 所以我们在C2单元格中输入: “ =A2&”,”&B2”,C2中就出现了一对坐标值, 见图1。

图1 电子表格中坐标输入
其次, 我们用鼠标拖动方法将C2中公式进行复制, 就能够得到一组坐标值, 选出所需曲线坐标值, 如图1中C列数据, 将其复制到剪切板上, 即按复制按纽来完成此工作。

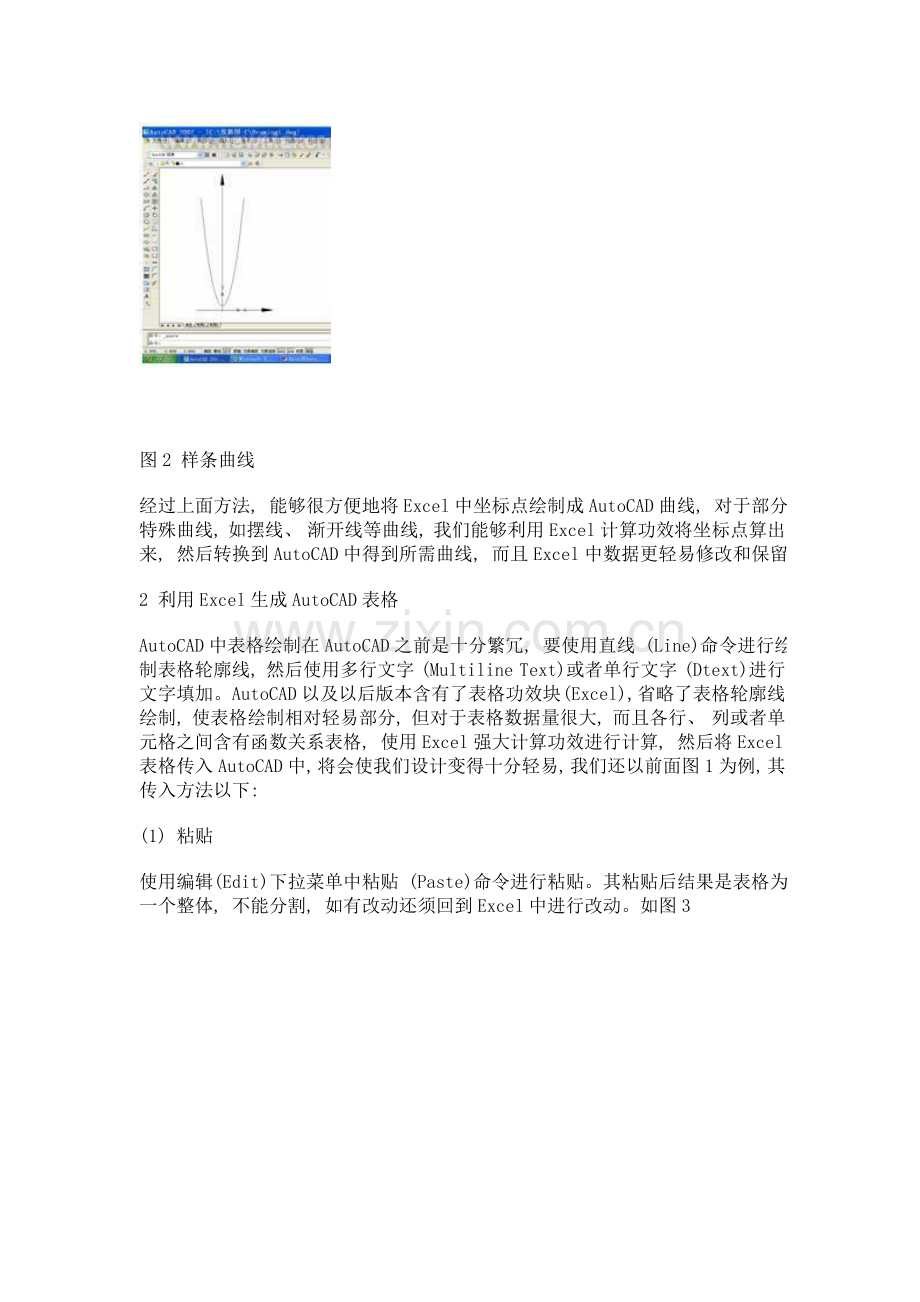

最终, 打开AutoCAD, 点按 (Spline样条曲线)命令, 出现提醒: “指定第一个点或[对象(O)]: ”, 在此处键入Ctrl+V键(或点击鼠标右键, 弹出菜单选择粘贴命令), 这么就将Excel中坐标点传送到AutoCAD中, 且自动将坐标点绘制成所需曲线, 见图2。
‍

图2 样条曲线
经过上面方法, 能够很方便地将Excel中坐标点绘制成AutoCAD曲线, 对于部分特殊曲线, 如摆线、 渐开线等曲线, 我们能够利用Excel计算功效将坐标点算出来, 然后转换到AutoCAD中得到所需曲线, 而且Excel中数据更轻易修改和保留。
2 利用Excel生成AutoCAD表格
AutoCAD中表格绘制在AutoCAD之前是十分繁冗, 要使用直线 (Line)命令进行绘制表格轮廓线, 然后使用多行文字 (Multiline Text)或者单行文字 (Dtext)进行文字填加。AutoCAD以及以后版本含有了表格功效块 (Excel), 省略了表格轮廓线绘制, 使表格绘制相对轻易部分, 但对于表格数据量很大, 而且各行、 列或者单元格之间含有函数关系表格, 使用Excel强大计算功效进行计算, 然后将Excel表格传入AutoCAD中, 将会使我们设计变得十分轻易, 我们还以前面图1为例, 其传入方法以下:
(1) 粘贴
使用编辑(Edit)下拉菜单中粘贴 (Paste)命令进行粘贴。其粘贴后结果是表格为一个整体, 不能分割, 如有改动还须回到Excel中进行改动。如图3
‍

图3 粘贴
(2) 选择性粘贴
使用编辑(Edit)下拉菜单中选择性粘贴命令进行粘贴。首先将Excel中数据复制到剪切板中, 然后点击CAD中编辑(Edit)下拉菜单中选择性粘贴命令(Paste Special), 将出现如图4所表示窗口, 用鼠标点击粘贴(P)选项, 在右侧标签框中选中AutoCAD图元选项(见图4中第五行), 即能够将其粘贴进AutoCAD中, 然后使用AutoCAD中分解 (Explode)命令将表格分解成单个线性要素, 能够任意修改, 见图5中所表示阴影部分, 即能够将表中任意元素进行删改, 而不需回到Excel中进行修
‍
‍

图4 选择性粘贴
‍

图5 分解
(3) 插入OLE对象
插入OLE对象, 即插入(Insert)菜单中 命令即OLE对象(O), 经过此命令一样能够将Excel表格链接到AutoCAD中去, 其效果同前面所讲粘贴相同, 假如要进行修改, 还应回到Excel中进行修改。

在CAD软件中输入直线命令, 确定原点坐标, 然后将电子表格中坐标复制粘贴到CAD软件中即可得到断面图。
