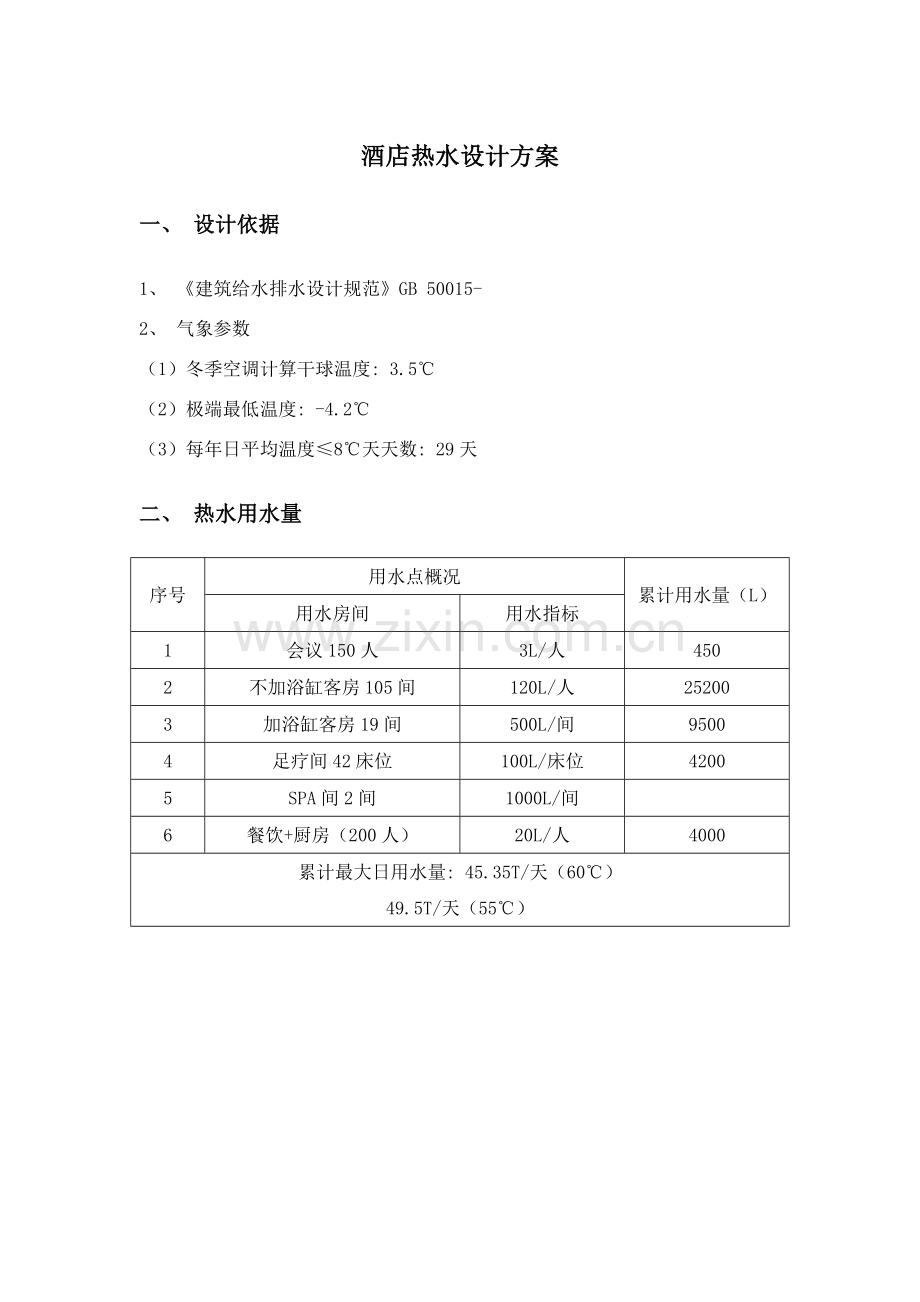

酒店热水设计方案
一、 设计依据
1、 《建筑给水排水设计规范》GB 50015-
2、 气象参数
（1）冬季空调计算干球温度: 3.5℃
（2）极端最低温度: -4.2℃
（3）每年日平均温度≤8℃天天数: 29天
二、 热水用水量
序号
用水点概况
累计用水量（L）
用水房间
用水指标
1
会议150人
3L/人
450
2
不加浴缸客房105间
120L/人
25200
3
加浴缸客房19间
500L/间
9500
4
足疗间42床位
100L/床位
4200
5
SPA间2间
1000L/间

6
餐饮+厨房（200人）
20L/人
4000
累计最大日用水量: 45.35T/天（60℃）
49.5T/天（55℃）

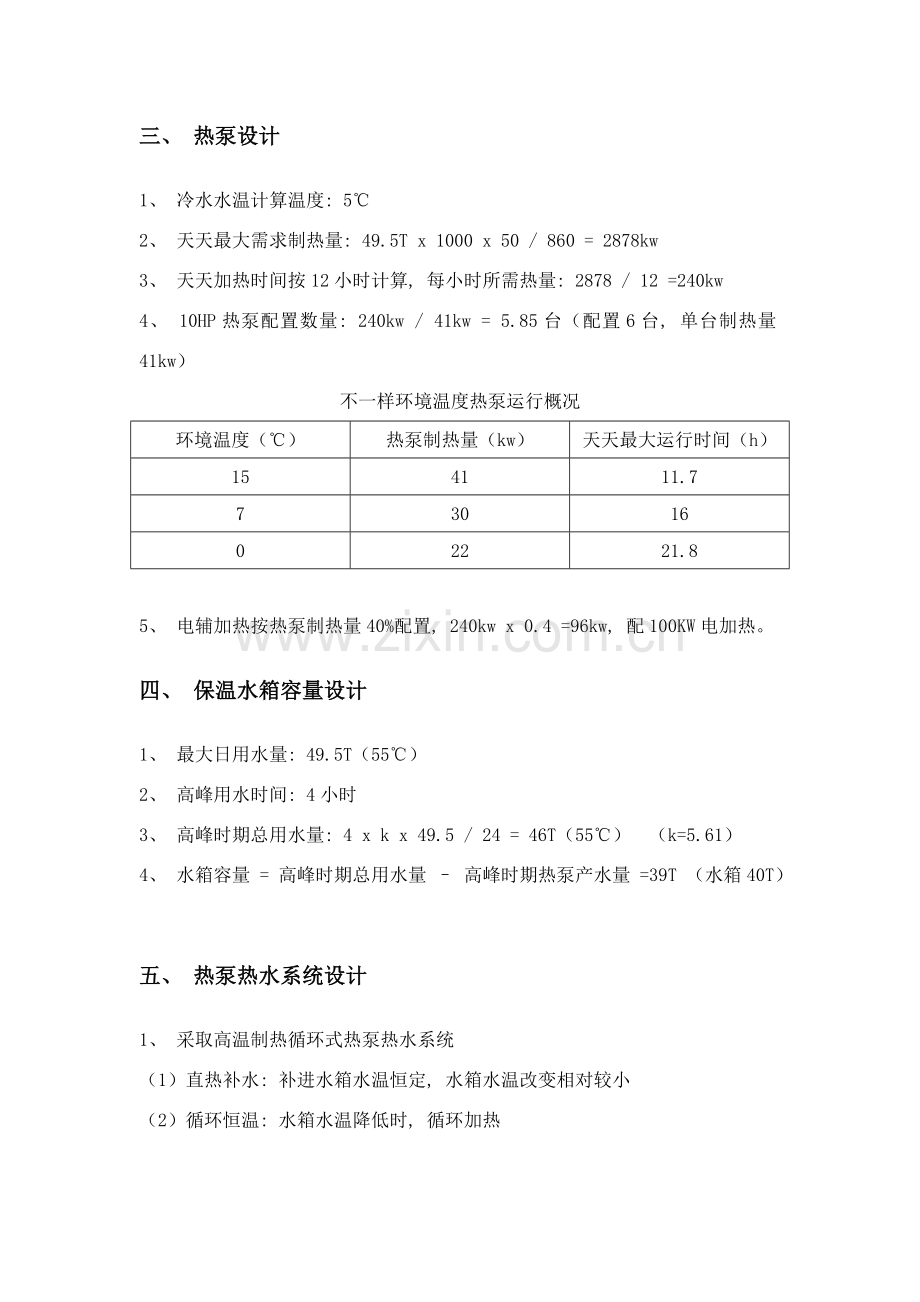

三、 热泵设计
1、 冷水水温计算温度: 5℃
2、 天天最大需求制热量: 49.5T x 1000 x 50 / 860 = 2878kw
3、 天天加热时间按12小时计算, 每小时所需热量: 2878 / 12 =240kw
4、 10HP热泵配置数量: 240kw / 41kw = 5.85台（配置6台, 单台制热量41kw）
不一样环境温度热泵运行概况
环境温度（℃）
热泵制热量（kw）
天天最大运行时间（h）
15
41
11.7
7
30
16
0
22
21.8

5、 电辅加热按热泵制热量40%配置, 240kw x 0.4 =96kw, 配100KW电加热。
四、 保温水箱容量设计
1、 最大日用水量: 49.5T（55℃）
2、 高峰用水时间: 4小时
3、 高峰时期总用水量: 4 x k x 49.5 / 24 = 46T（55℃） （k=5.61）
4、 水箱容量 = 高峰时期总用水量 – 高峰时期热泵产水量 =39T （水箱40T）

五、 热泵热水系统设计
1、 采取高温制热循环式热泵热水系统
（1）直热补水: 补进水箱水温恒定, 水箱水温改变相对较小
（2）循环恒温: 水箱水温降低时, 循环加热

六、 热水供水系统设计
1、 系统分区
楼层
自然水压（m）
加压扬程（m）
备注
11
8
15
屋顶变频泵
10
11.5
9
14.9
8
18.4
7
21.9
6
25.4
自然压力
（2.5~3.5千克之间）
屋顶回水泵
5
28.9
4
32.4
3
35.9
2
40.1
均是洗手面盆
不设减压
1
45.7
2、 供水方法
（1）7~11层自然压力不足, 设置一套变频供水系统, 变频供水泵组设置在屋顶。回水管设置在每个用水点, 全程同程回水。屋面设置电磁阀控制, 温度控制回水。
（2）1~6层采取自然压力供水, 3~6层自然压力保持在2.5~3.5千克之间。1~2层用水点均是洗手面盆, 压力稍大, 不影响使用, 不设减压系统。屋顶设置回水泵, 温度控制回水。
七、 冷水给水系统
1、 冷水用水定额: 500L/床位（含热水）
2、 屋顶冷水箱容量按最大日用水量25%设计: 124间 x 2 x 500 x 0.25 = 30T
3、 地下室储水箱容积: 100T
4、 用水点供水系统和分区方法, 按热水方法设计, 确保用水点压力平衡。
5、 冷水增压泵流量按给水设计秒流量计算: L=56m3/h, H=65mH20, N=18.5kw
（1）负一层储水箱假如要与消防水箱共用, 要经过液位优先确保消防水箱水量, 水箱容量要同时满足。
（2）屋顶冷水箱与消防水箱共用, 也要优先确保消防水箱水量, 水箱容量要同时满足。
（3）提议消防水箱和冷水箱分别设置。
八、 相关热泵需求部分问题回复
1、 用水水源 – 抽水方法
提问: 选择“（2）先将井水+市政水抽到负一层储水箱, 再用泵抽到楼顶水箱”
回复: 优势: 能够减小屋顶冷水箱容量 , 备用水量更可靠。
2、 楼顶水箱 –
提问: 选择“水箱数量---4个水箱: （市政水+井水）原水水箱---过滤系统---净化储水箱---冷水箱+热水箱”
回复: 楼顶设一个冷水箱和一个热水箱, 净化和过滤系统在地下室, 进净化储水箱之前过滤。
3、 热泵机组 –
选择“直热式+循环式共同使用”
优势: 水箱水温恒定。
热泵推荐品牌: 美、 格力
水泵推荐品牌: 格兰富、 威乐
4、 提问: 分区 - 低区冷、 热水进房间支管道加装减压阀调整冷、 热水压力平衡。回水泵安装在楼顶, 是否能保障低区回水顺畅？
回复: 支管加装减压阀以后, 回水泵装在楼顶, 不能顺畅回水, 只能主管道回水。回水泵安装在底层时, 能够顺畅回水。
5、 提问: 水压 - 是否能够做到同源同压: 热水末端压力来自冷水供水系统。
回复: 热水箱采取承压水箱时能够做到同源同压。本项目冷热水供水方法相同, 用水点压力相近, 不提议设承压水箱。
（1）相关太阳能集热系统: 设备层屋面除去热泵热水系统、 空调系统以后, 剩下空间不足70平面, 全设置太阳能集热系统, 天天产水量4T左右, 作用不大。
九、 热水系统配电概况
用电设备
配电概况
高温直热循环热泵
RSJ-420/S-820 制热量: 41kw
额定功率: 9.5kw, 6台
累计配电功率: 57kw
热泵循环泵
额定功率: 3kw, 3台, 两用一备
累计配电功率: 6kw
冷水增压泵
额定功率: 1.1kw, 3台, 两用一备
累计配电功率: 2.2kw
变频供水泵
额定功率: 0.75kw, 3台, 热备一台
累计配电功率: 2.25kw
回水泵
额定功率: 0.75kw, 2台, 一用一备
累计配电功率: 0.75kw
电辅加热
额定功率: 100kw, 1台
总计配电功率: 168.2kw
十、 冷水系统配电概况
用电设备
配电概况
冷水增压泵
额定功率: 18.5kw, 2台, 一用一备
累计配电功率: 18.5kw
变频供水泵
额定功率: 0.75kw, 3台, 热备一台
累计配电功率: 2.25kw
总计配电功率: 20.75kw
