机场砖围界方案.doc

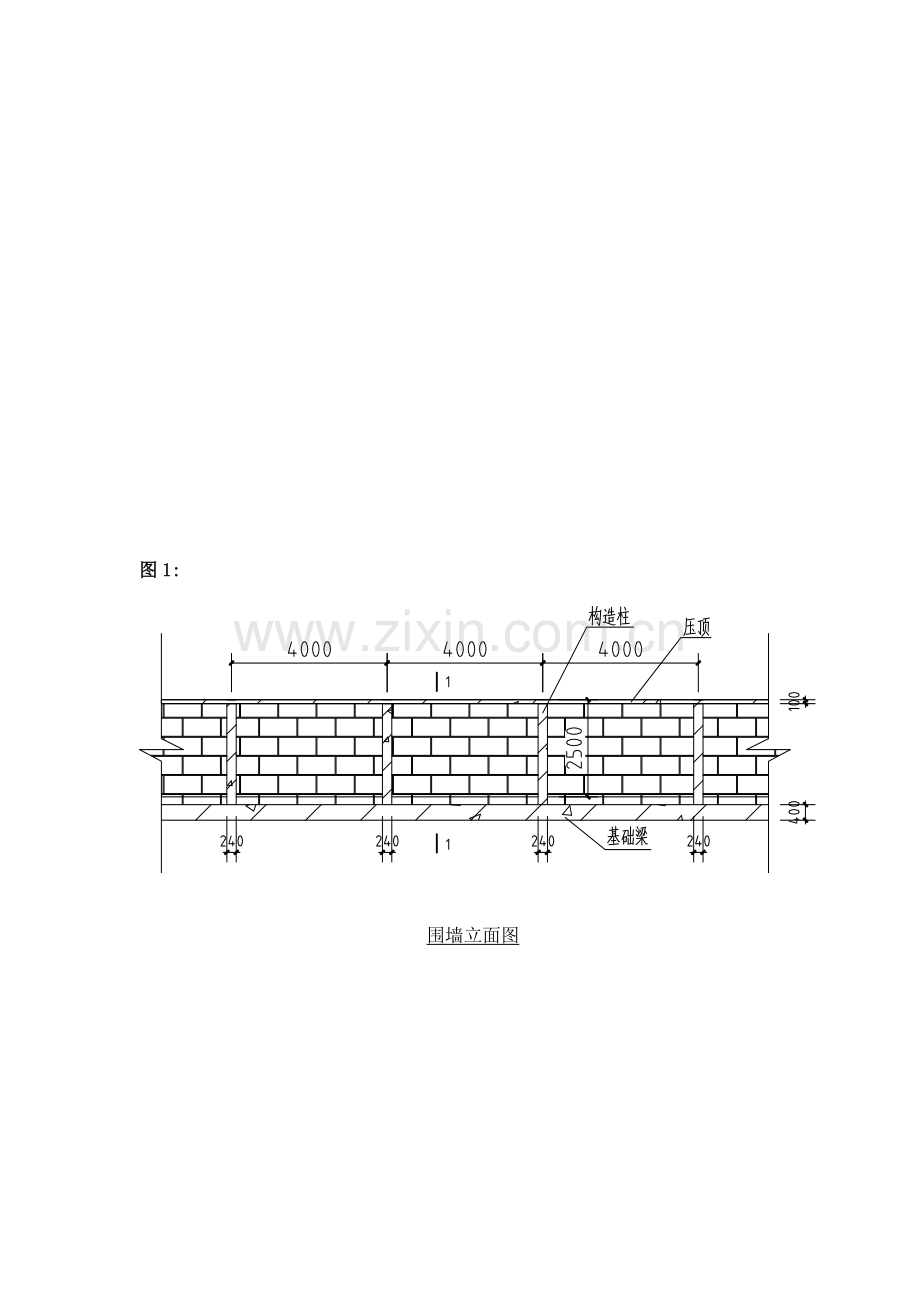

图1:

围墙立面图

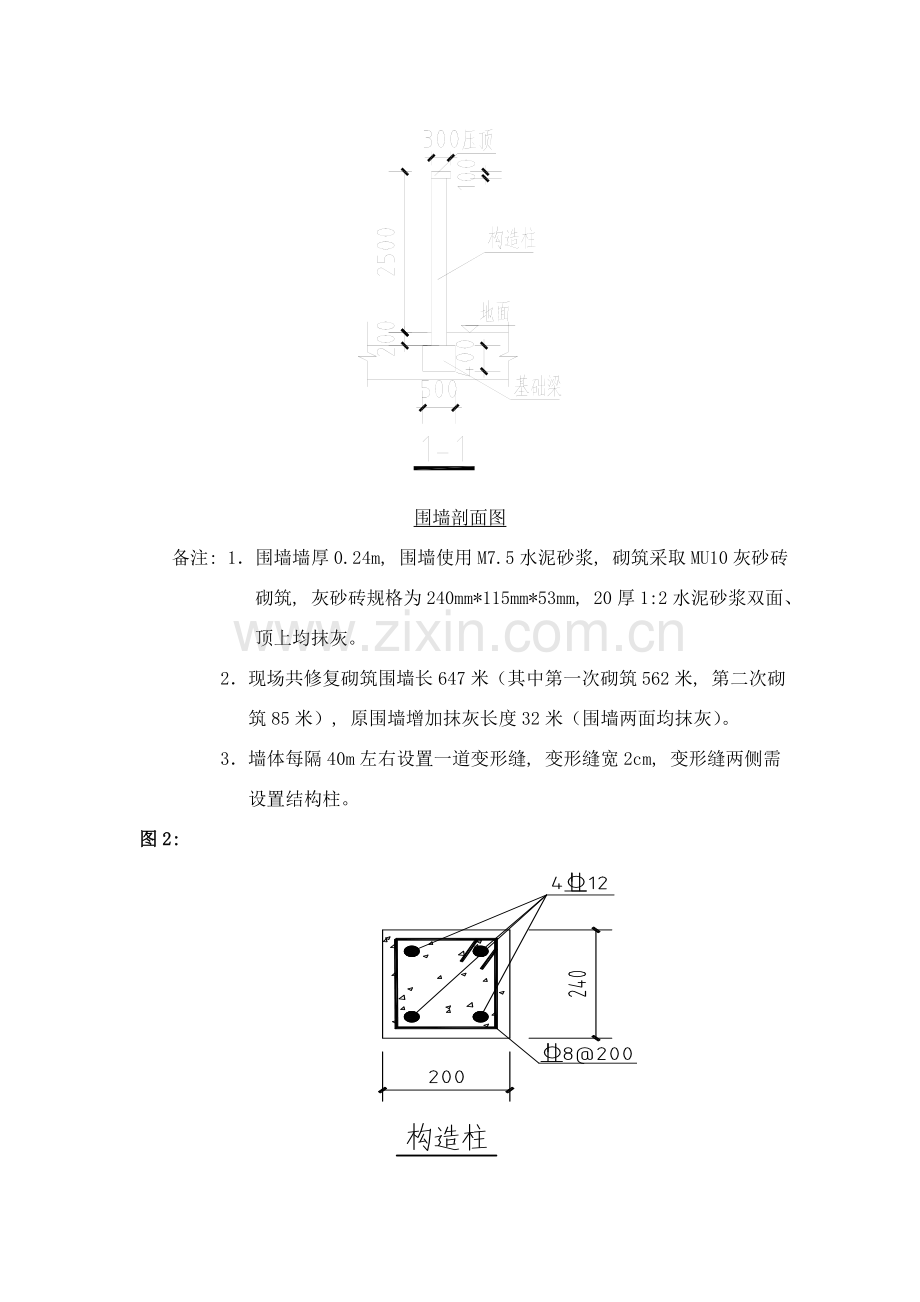

围墙剖面图
备注: 1．围墙墙厚0.24m, 围墙使用M7.5水泥砂浆, 砌筑采取MU10灰砂砖砌筑, 灰砂砖规格为240mm*115mm*53mm, 20厚1:2水泥砂浆双面、 顶上均抹灰。
2．现场共修复砌筑围墙长647米（其中第一次砌筑562米, 第二次砌筑85米）, 原围墙增加抹灰长度32米（围墙两面均抹灰）。
3．墙体每隔40m左右设置一道变形缝, 变形缝宽2cm, 变形缝两侧需设置结构柱。
图2:

备注: 围墙中距4m设置一个结构柱, 结构柱同墙厚, 宽200, 设置成马牙槎,结构柱沿高每600mm设置拉结筋与砖墙拉结, 结构柱浇筑C25商品混凝土。
图3:

备注: 1.基础梁埋深200mm, 截面为500*400, 上铁,下铁, 箍筋, 浇筑C25商品混凝土
2.其中基础加宽为800mm*400mm（原基础梁为500mm宽*400mm高）共26米。
基础加高为500mm*600mm（原基础梁为500mm宽*400mm高）, 共211米（其中“威马逊”台风126米, “海燕”台风85米）。
基础加高、 加宽部位纵筋不变, 箍筋随之加大。
3.基础开挖深度至地梁底, 开挖宽度为30cm+地梁宽+30cm。

图4:

备注: 砖墙采取C25商品混凝土压顶, 截面尺寸为300*100, 配筋如图所表示。

图5:

备注: 1.依据现场实际位置, 在有排水沟处于砖墙身预留300*300泄水孔, 泄水孔距地面10cm, 双面用钢筋网片封住, 泄水孔共2个。
2.钢筋网片500mm*500m, 用钢筋点焊, 钢筋间距5cm。
3.泄水孔上放置钢筋充当洞口过梁, 钢筋长70cm。

图6:

围墙顶部加设玻璃片

备注: 新砌围墙顶部需增加玻璃碎片, 玻璃碎片采取自制啤酒瓶碎片: 场外购置, 现场砸碎后使用; 为确保啤酒瓶碎片粘结牢靠性, 采取现场搅拌1:2水泥砂浆铺满整个围墙顶面, 水泥砂浆按圆弧形铺, 厚度为6cm。围墙顶部砂浆随铺随抹平, 并在砂浆初凝前插入啤酒瓶碎片, 啤酒瓶碎片插入间距为5cm, 梅花状部署。
