GRC施工工艺
本工程装饰设计中GRC应用范围比较广泛。从建筑主入口墙面、 弧型门口装饰, 及全部外檐窗口套、 各层檐线, 阳台宝瓶、 屋顶主入口三角形装饰景观、 新增坡顶屋面等各处都使用了GRC物件增加了建筑美观, 使建筑物成为含有欧式风格宏伟建筑。
①施工准备:
a、 根据建筑装饰设计图纸, 对原有建筑物进行测量, 结合图纸部署角钢网位置及对GRC构件形状要求, 进行GRC构件设计, 使GRC构件与网片尺寸, 位置相符合, 并满足装饰设计中外观要求。
b、 进行GRC构件加工, 首先确定合格GRC加工单位, 并对其加工能力, 构件加工质量、 交货情况、 信誉等进行综合考查, 确定合格加工单位, 根据GRC设计, 与厂家结合, 进行图纸交底。并按施工进度计划, 确定厂家加工交货日期。
c、 GRC构件进场首优异行验收, 验收合格后按品种规格进行分类, 码放整齐, 做好防护, 以防破损。
② 主入口处GRC做法:

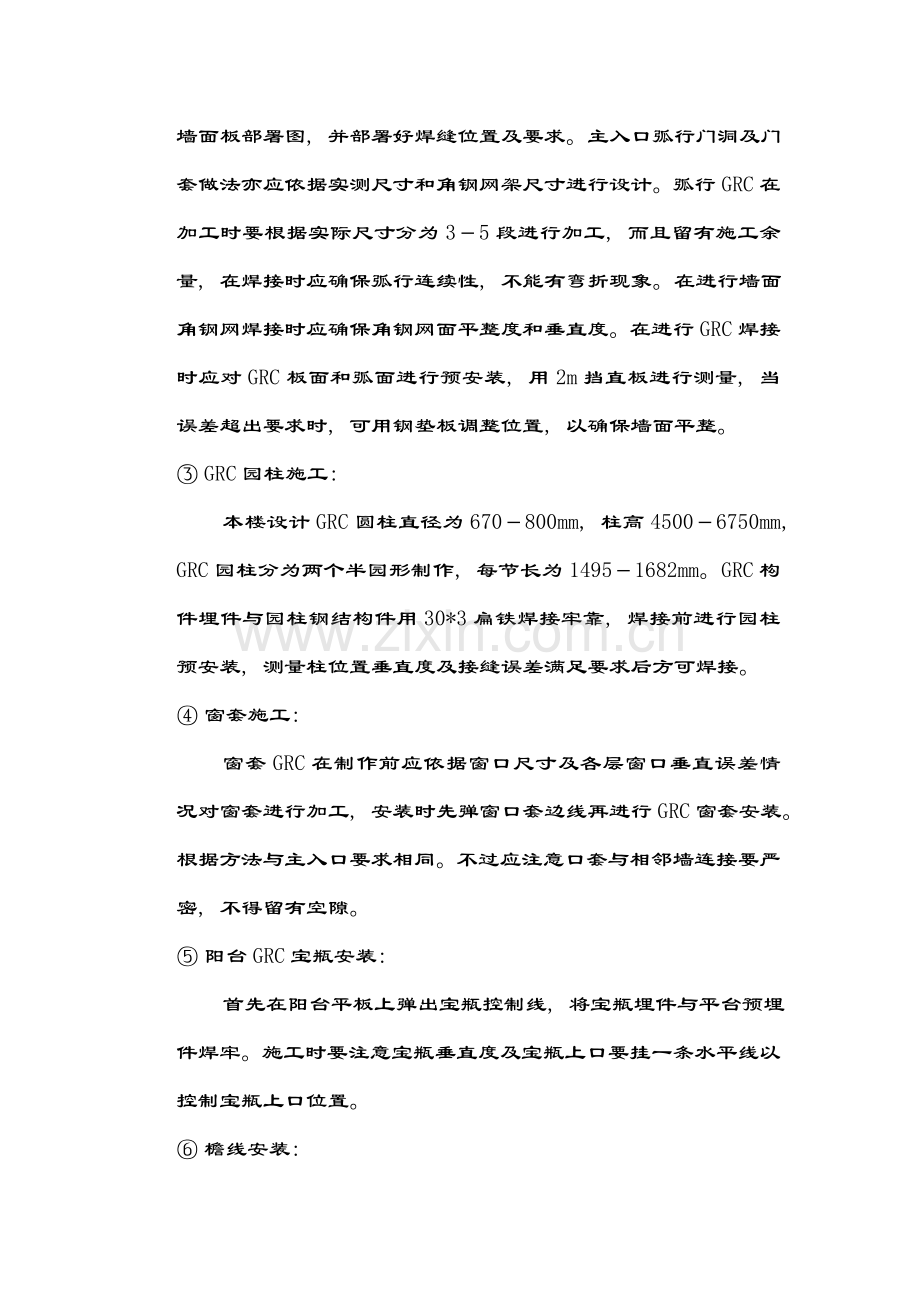

装饰设计中主入口处墙面已经部署了角钢网架, 其∠30*3角钢间距为400－600mm, 在进行GRC墙面施工时将GRC构件预埋件与角钢网片焊接牢靠, 焊缝要求满足设计要求。墙面GRC构件尺寸要依据装饰设计要求, 结合工程施工时实测尺寸, 做出GRC墙面板部署图, 并部署好焊缝位置及要求。主入口弧行门洞及门套做法亦应依据实测尺寸和角钢网架尺寸进行设计。弧行GRC在加工时要根据实际尺寸分为3－5段进行加工, 而且留有施工余量, 在焊接时应确保弧行连续性, 不能有弯折现象。在进行墙面角钢网焊接时应确保角钢网面平整度和垂直度。在进行GRC焊接时应对GRC板面和弧面进行预安装, 用2m挡直板进行测量, 当误差超出要求时, 可用钢垫板调整位置, 以确保墙面平整。
③ GRC园柱施工:
本楼设计GRC圆柱直径为670－800mm, 柱高4500－6750mm, GRC园柱分为两个半园形制作, 每节长为1495－1682mm。GRC构件埋件与园柱钢结构件用30*3扁铁焊接牢靠, 焊接前进行园柱预安装, 测量柱位置垂直度及接缝误差满足要求后方可焊接。
④ 窗套施工:
窗套GRC在制作前应依据窗口尺寸及各层窗口垂直误差情况对窗套进行加工, 安装时先弹窗口套边线再进行GRC窗套安装。根据方法与主入口要求相同。不过应注意口套与相邻墙连接要严密, 不得留有空隙。
⑤ 阳台GRC宝瓶安装:
首先在阳台平板上弹出宝瓶控制线, 将宝瓶埋件与平台预埋件焊牢。施工时要注意宝瓶垂直度及宝瓶上口要挂一条水平线以控制宝瓶上口位置。
⑥ 檐线安装:
GRC檐线安装, 要使檐线安装时做到平直, 操作时应先在墙上弹线以确保檐线水平位置, 檐线进深在施工时先按檐线情况, 确定进深大小, 拉好线使GRC相关位置与线符合。
⑦ 坡屋顶GRC安装:
坡顶钢架焊接完成, 经过检验合格后, 再安装GRC坡顶板。GRC板焊接要牢靠可靠经检验合格才可进行瓦面施工。坡顶GRC要满足坡顶荷载要求, GRC板强度要符合设计要求。其焊点由设计人确定。
⑧ GRC接缝施工:
GRC、 柱、 墙面板, 檐线等GRC构件之间缝隙要填充水泥沙浆, 必需时可用玻璃布用胶粘接。, 另外在GRC与墙体缝隙处也要同眼样方法处理。

钢结构施工工艺
1 准备
1-1、 审查图纸, 设计深度能否满足施工要求, 技术上是否合理, 结构是否便于施工。
1-2、 依据图纸材料, 合理计算多种规格材料数量, 并考虑合理损耗量, 采购进场。
2 施工
2-1、 原钢材矫正, 按图放样下料零件进行二次矫正, 钻孔或煨弯。
2-2、 半成品行分类行堆放并做好标示。
2-3、 半成品拼装进行焊接, 小装配件进行矫正确保局部尺寸符合图纸要求, 最终进行构件总装配焊接。
2-4、 钢构件成品进行矫正、 制孔, 校验合格后对构件焊疤、 凹坑应予补焊铲磨平整。
2-5、 钢构件除锈并涂防锈漆通常涂三至五遍, 漆膜厚度室外为125－175UM, 室内为100－150 UM, 涂料随用随配置使用时不得添稀料剂。
3 堆放和运输
3-1、 成品验收后堆放场地应平整干燥、 用垫木垫块, 使构件放平、 放稳。
3-2、 木行架应立放, 紧靠立柱, 绑扎牢靠。
3-3、 构件分类堆放方便运发。
3-4、 构件运输应考虑车辆充许重量和尺寸, 不得超载。
4 钢结构吊装
4-1、 基础准备, 轴线误差测量。基础支撑面, 埋件和地脚螺栓标高和水平度测量。
4-2、 钢柱底部进行垂直水平双向放线, 吊装时严格控制位移和垂直度偏差。
4-3、 钢梁搁置处应做好标高垫块准备工作, 并严格控制订位轴线。
4-4、 合理使用吊装机具, 统一协调指挥, 预防发生安全事故。
