初支背后回填注浆技术交底.doc

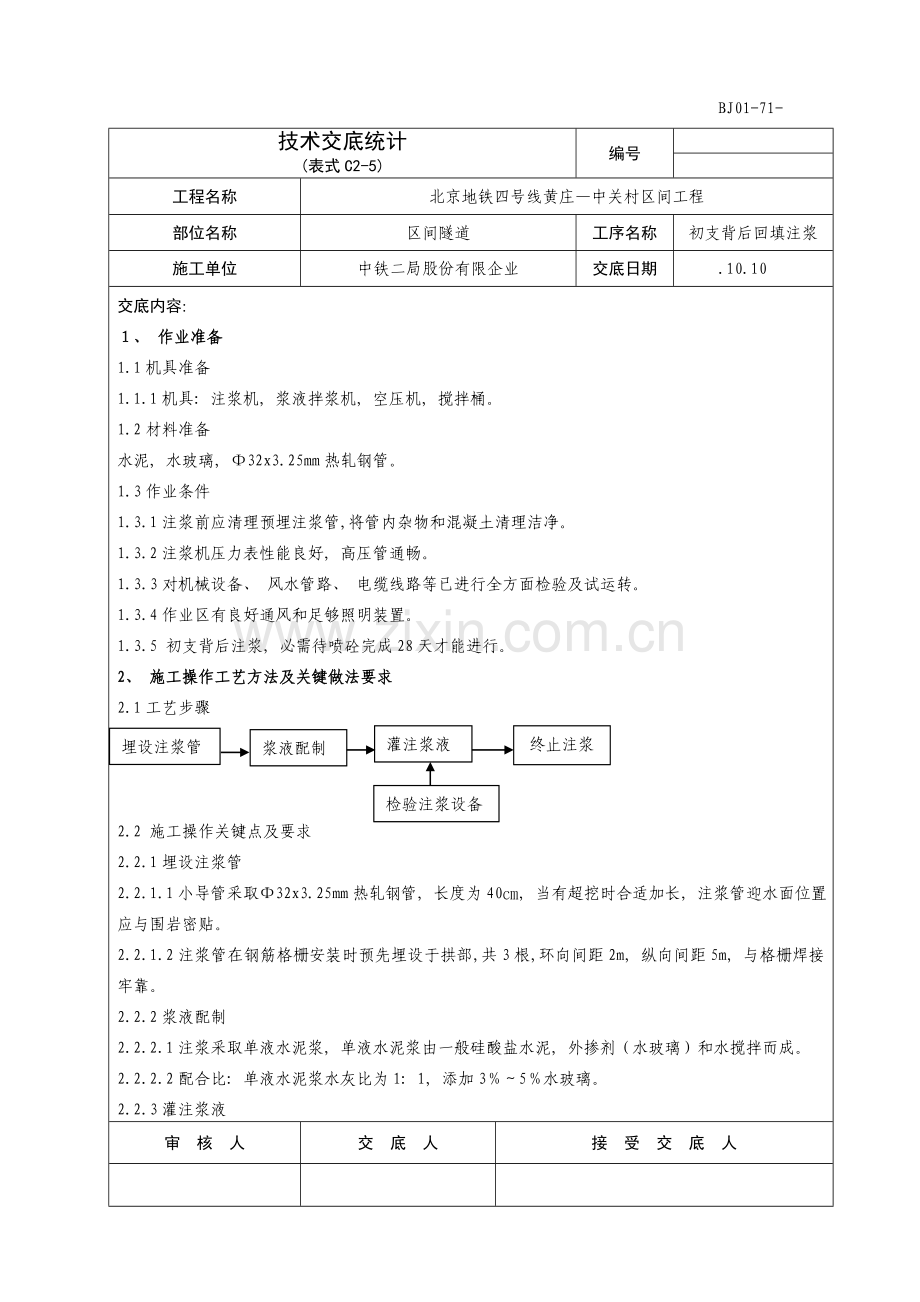

BJ01-71-
技术交底统计
(表式C2-5)
编号

工程名称
北京地铁四号线黄庄—中关村区间工程
部位名称
区间隧道
工序名称
初支背后回填注浆
施工单位
中铁二局股份有限企业
交底日期
.10.10
交底内容:
１、 作业准备
1.1机具准备
1.1.1机具: 注浆机, 浆液拌浆机, 空压机, 搅拌桶。
1.2材料准备
水泥, 水玻璃, Ф32x3.25mm热轧钢管。
1.3作业条件
1.3.1注浆前应清理预埋注浆管,将管内杂物和混凝土清理洁净。
1.3.2注浆机压力表性能良好, 高压管通畅。
1.3.3对机械设备、 风水管路、 电缆线路等已进行全方面检验及试运转。
1.3.4作业区有良好通风和足够照明装置。
1.3.5 初支背后注浆, 必需待喷砼完成28天才能进行。
2、 施工操作工艺方法及关键做法要求
2.1工艺步骤
终止注浆
灌注浆液
浆液配制
埋设注浆管

检验注浆设备

2.2 施工操作关键点及要求
2.2.1埋设注浆管
2.2.1.1小导管采取Ф32x3.25mm热轧钢管, 长度为40㎝, 当有超挖时合适加长, 注浆管迎水面位置
应与围岩密贴。
2.2.1.2注浆管在钢筋格栅安装时预先埋设于拱部,共3根,环向间距2m, 纵向间距5m, 与格栅焊接牢靠。
2.2.2浆液配制
2.2.2.1注浆采取单液水泥浆, 单液水泥浆由一般硅酸盐水泥, 外掺剂（水玻璃）和水搅拌而成。
2.2.2.2配合比: 单液水泥浆水灰比为1: 1, 添加3％～5％水玻璃。
2.2.3灌注浆液
审 核 人
交 底 人
接 受 交 底 人

本表由交底单位填写, 交底单位与接收交底单位保留
DBJ01-71-
技术交底统计
(表式C2-5)
编号

工程名称
北京地铁四号线黄庄—中关村区间工程
部位名称
区间隧道
工序名称
初支背后回填注浆
施工单位
中铁二局股份有限企业
交底日期
.10.10
注浆管与注浆机连接好后,排除管内空气,调整好注浆压力, 开启注浆机开始注浆,注浆应在距封闭成交底内容:
环掌子面5m外进行, 注浆时先注两侧孔, 后注拱顶孔。注浆压力通常为0.3～0.5Mpa, 注浆终压力0.5MPa。注浆时, 随时观察压力和流量改变。当压力逐步上升, 流量逐步降低, 注浆压力达成终压时, 稳定3min, 可结束此次注浆。
2.2.4堵孔
注浆完成后, 用棉纱封堵注浆管, 以预防浆液从管内溢出。
3.质量要求
3.1主控项目
3.1.1浆液配合比应符合设计要求。
3.1.2初支背后注浆应确保回填密实。
3.2通常项目
3.2.1注浆压力、 注浆量应符合设计要求。
3.2.2注浆孔数量、 部署、 间距、 孔深应符合设计要求。
3.2.3注浆范围符合设计要求。
3.2.4注浆应在早期支护混凝土强度达成设计强度后进行。
4.注意事项
4.1安全注意事项
4.1.1施工中, 应定时检验电源线路和注浆设备电器部件, 确保用电安全。
4.1.2常常检验和清洗注浆管, 预防堵塞, 发觉问题, 应立刻处理。
4.1.3注浆平台安置平稳, 洞内车辆经过支架时, 必需慢行, 并有专员指挥, 预防撞击支架。
4.1.4注浆作业时, 作业人员应使用防尘用具和胶皮手套。
4.1.5当泵压出现异常增高, 应立即停机, 排除故障后方可使用。
4.1.6注浆管连接必需牢靠, 接头设置连环扣, 预防注浆管接头脱落伤人。
4.2环境保护注意事项
4.2.1应优先选择对环境影响小浆液。
4.2.4应采取有效方法预防浆液遗洒。
4.2.5浆液配制量应计算正确, 随拌随用, 剩下浆液不得随意泼洒。
审 核 人
交 底 人
接 受 交 底 人

本表由交底单位填写, 交底单位与接收交底单位保留
