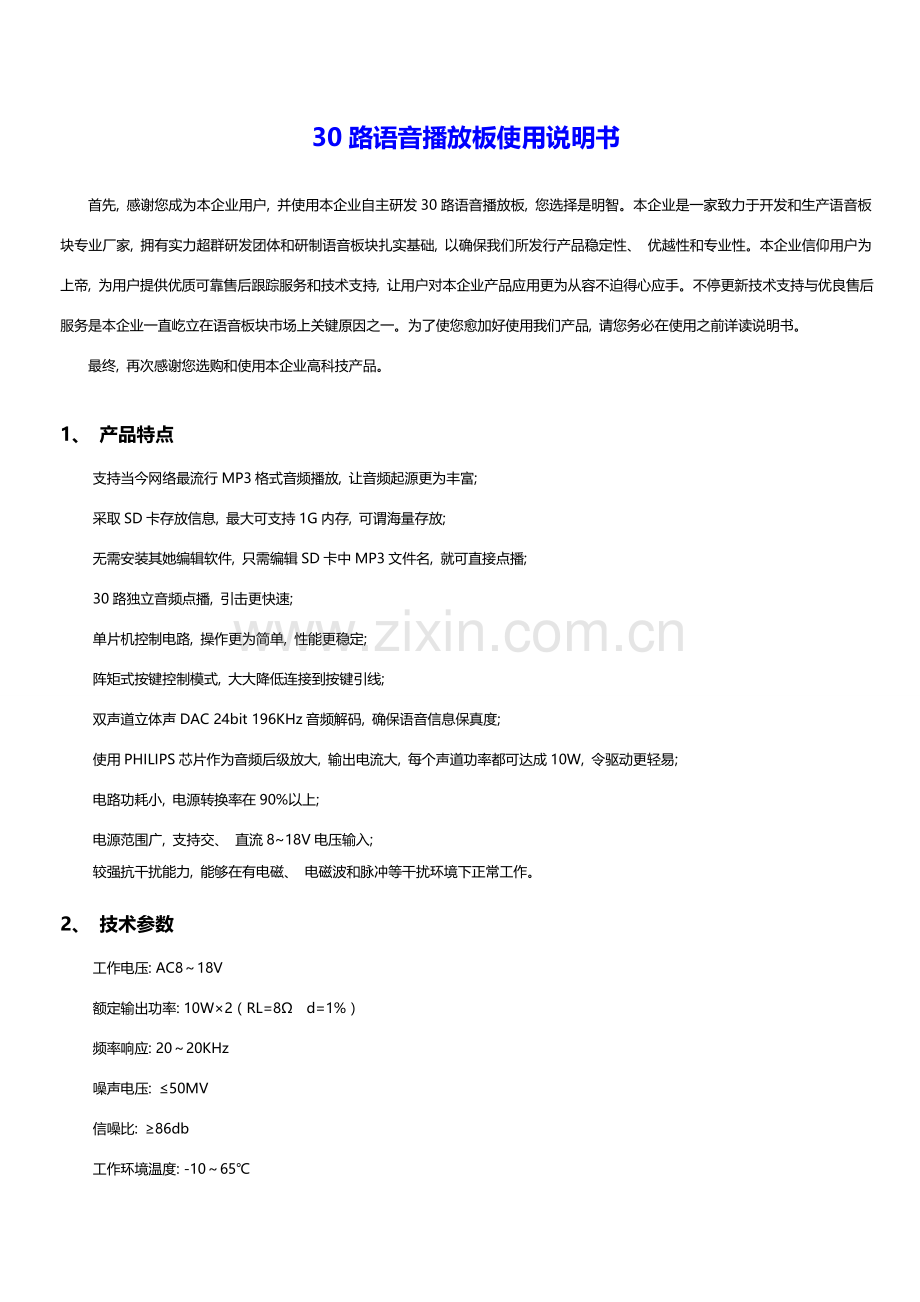

30路语音播放板使用说明书

首先, 感谢您成为本企业用户, 并使用本企业自主研发30路语音播放板, 您选择是明智。本企业是一家致力于开发和生产语音板块专业厂家, 拥有实力超群研发团体和研制语音板块扎实基础, 以确保我们所发行产品稳定性、 优越性和专业性。本企业信仰用户为上帝, 为用户提供优质可靠售后跟踪服务和技术支持, 让用户对本企业产品应用更为从容不迫得心应手。不停更新技术支持与优良售后服务是本企业一直屹立在语音板块市场上关键原因之一。为了使您愈加好使用我们产品, 请您务必在使用之前详读说明书。
最终, 再次感谢您选购和使用本企业高科技产品。

1、 产品特点
支持当今网络最流行MP3格式音频播放, 让音频起源更为丰富;
采取SD卡存放信息, 最大可支持1G内存, 可谓海量存放;
无需安装其她编辑软件, 只需编辑SD卡中MP3文件名, 就可直接点播;
30路独立音频点播, 引击更快速;
单片机控制电路, 操作更为简单, 性能更稳定;
阵矩式按键控制模式, 大大降低连接到按键引线;
双声道立体声DAC 24bit 196KHz音频解码, 确保语音信息保真度;
使用PHILIPS芯片作为音频后级放大, 输出电流大, 每个声道功率都可达成10W, 令驱动更轻易;
电路功耗小, 电源转换率在90%以上;
电源范围广, 支持交、 直流8~18V电压输入;
较强抗干扰能力, 能够在有电磁、 电磁波和脉冲等干扰环境下正常工作。
2、 技术参数
工作电压: AC8～18V
额定输出功率: 10W×2（RL=8Ω d=1%）
频率响应: 20～20KHz
噪声电压: ≤50MV
信噪比: ≥86db
工作环境温度: -10～65℃
工作环境湿度: 40%～95%
板块大小: 150×80mm

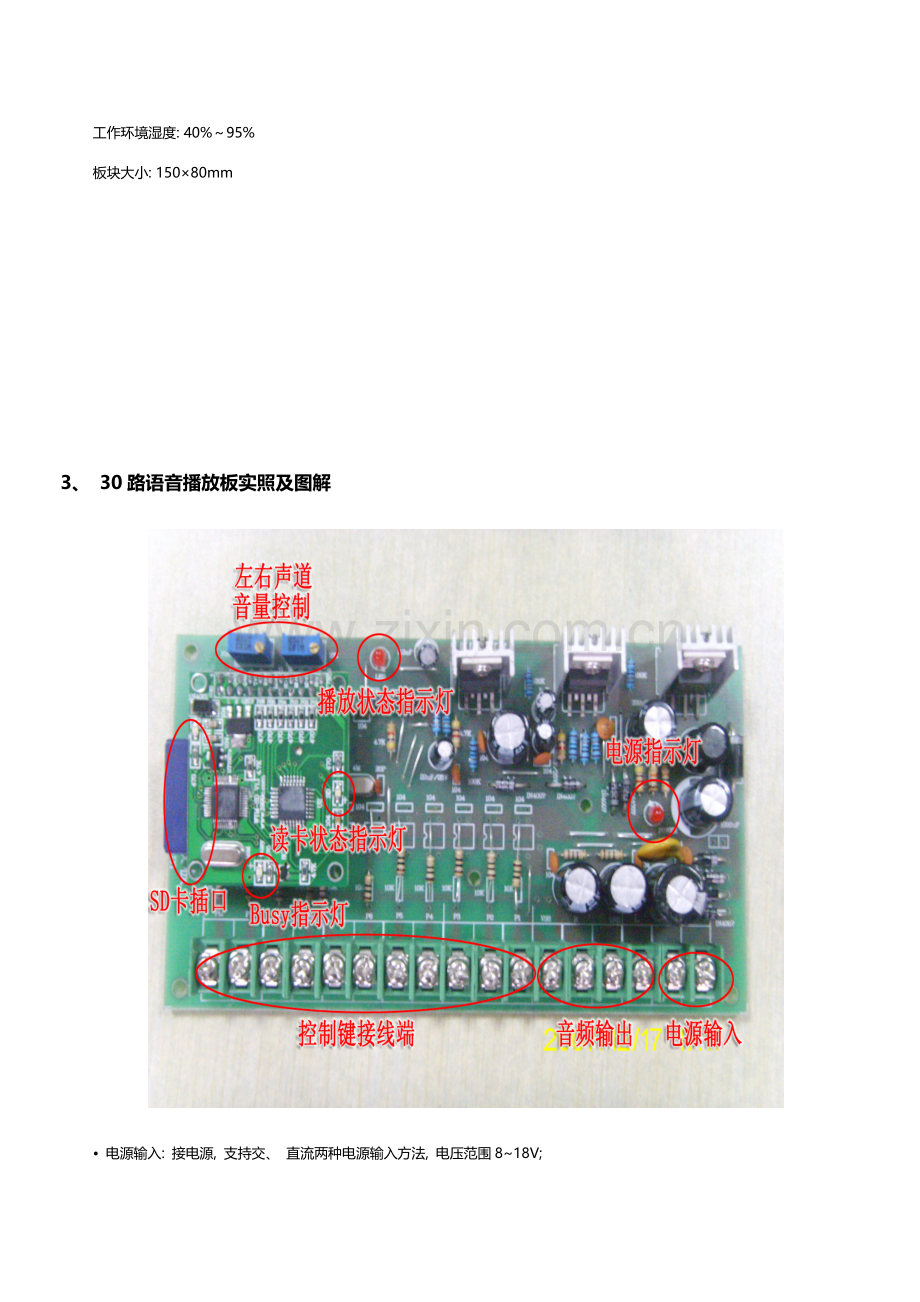

3、 30路语音播放板实照及图解

• 电源输入: 接电源, 支持交、 直流两种电源输入方法, 电压范围8~18V;
• 音频输出: 接扬声器, 8Ω 10W×2输出功率, 足以驱动任何小型音箱, 且声音洪亮; 此处接线柱中, VSS跟GND是连在一起, 皆可做音频地线用;
• 控制线接线端: 接控制按键, 仅用11根线就能够达成控制30路音频效果, 接线方法请参考30路语音播放板阵矩按键原理图;
• 电源指示灯: 电源状态指示, 有额定电压输入即亮;
• 播放状态指示灯: 音频输出指示, 当有音频输出时即亮;
• 左右声道音量控制: 音量控制, 上图左边可调电阻控制R声道, 右边可调电阻控制L声道;
• SD卡插口: 插SD卡, 只有方向对好时才能够插进去;
• 读卡状态指示灯: 作为能否播放SD卡内容显示用, 当SD卡插好, 并在卡内附带本企业编写cof.mp3文件时点亮, 在读取卡上信息时, 此灯闪动;
• Busy指示灯: 点播状态指示用, 点播和音频播放过程中, 此灯亮。

4、 30路语音播放板阵矩按键原理图

图中P1~P11连接到30路语音播放板P1~P11接线柱, S1~S30分别对应点播1~30路语音。
5、 拷贝MP3到SD卡
在电脑上新建一个文件夹, 命名为advert01 (这是一个系统文件名, 30路语音播放板读卡器只读取文件名为advert01文件夹里内容）;
名字可不要弄错哦, 不然播放板不能识别读取

把原先准备好要在30路语音播放板上点播MP3音频文件拖曳到advert01文件夹里面, 并在这个文件夹里MP3名字前逐一加上001~030, 如欲要在按键S1上点播 “唯创科技.mp3”这首mp3音乐, 只须把原文件重命名为: “010唯创科技.mp3” ;

在“爱在深秋.mp3”这首MP3名字前加上002, 则按S2就可点播到此歌曲, 以这类推, 一直到把文件名重命名为030***.mp3;
最终, 把本企业编写cof.mp3这个文件拷贝到advert01文件夹里;
别忘了把它放进advert01文件夹里

这么, 在电脑上编辑工作就算完成了。
经过读卡器, 把SD卡连接到电脑, 把刚才编辑整个advert01文件夹复制到SD卡上, 再把SD插回30路语音播放板, SD卡即可在30路语音播放板上播放了。
6、 注意事项
30路语音播放板只支持对MP3格式播放, 如有其她格式音乐, 请先将格式转换为MP3格式, 再按以上步骤放置到SD卡里, 现在网络上支持音乐格式转换工具很多, 从网上即能够随时下载到, 推荐使用Cool edit音乐编辑软件进行音频格式转换。
7、 版本历史统计
版本
日期
描述
V1.0
-12-18
原始版本
