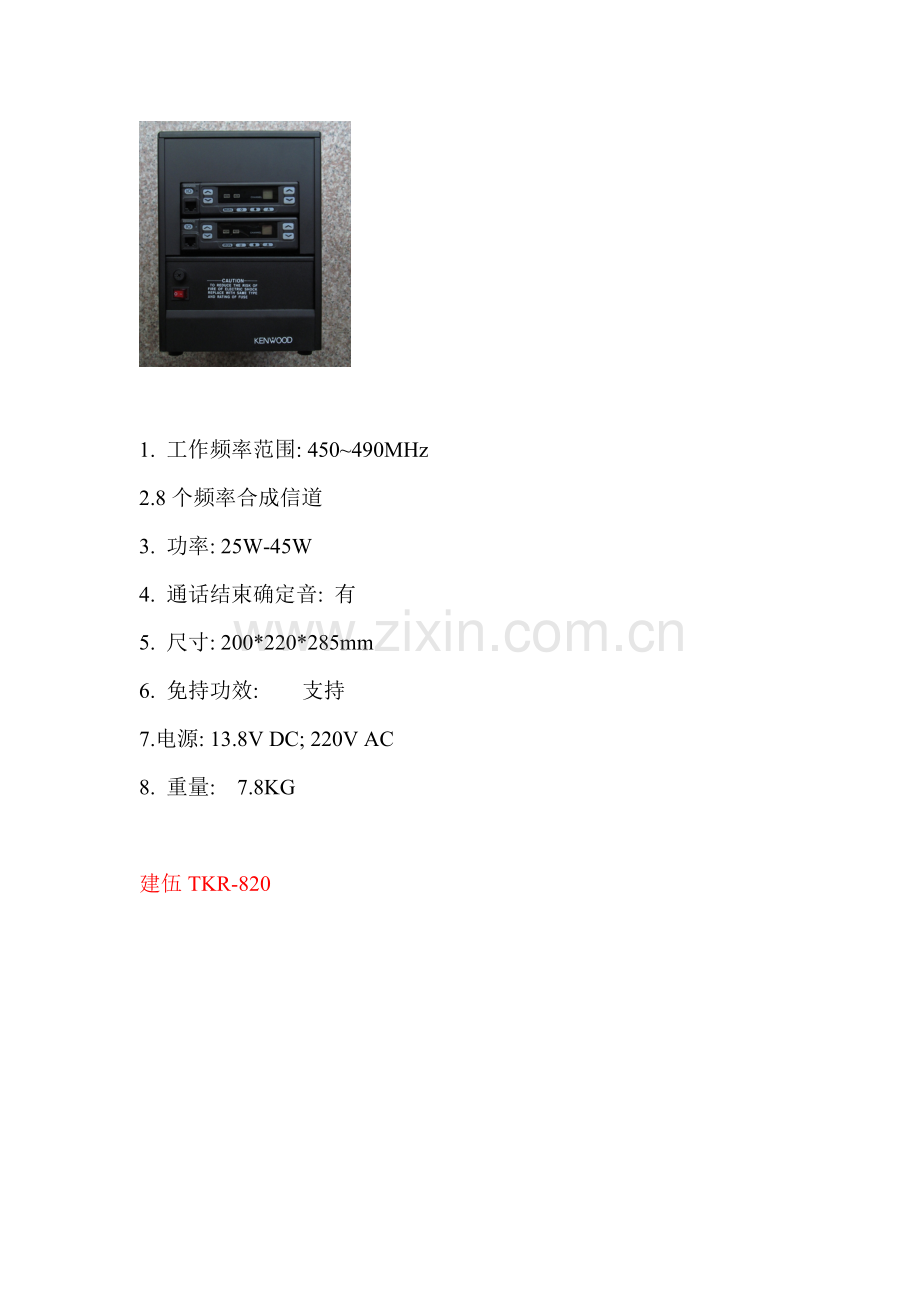

1、对讲机中转系统设计方案 一、 安装对讲机中转系统必需性说明: 二、 对讲机中转系统采取信号中转放大方法, 安装有馈线和高增益玻璃钢天线, 把信号延伸、 放大到用户需要地方, 实现用户要求大范围, 长距离通讯, 为用户日常管理提供周到移动无线手持机通信服务。三、 对讲机系统组成设备清单产品名称型号数量备注中继台1台玻璃钢天线定做1根馈线米对讲机台1. 中继台功效及参数健伍TK-868G 1. 工作频率范围: 450490MHz 2.8个频率合成信道 3. 功率: 25W-45W 4. 通话结束确定音: 有 5. 尺寸: 200*220*285mm 6. 免持功效: 支持 7.电源: 13.8V

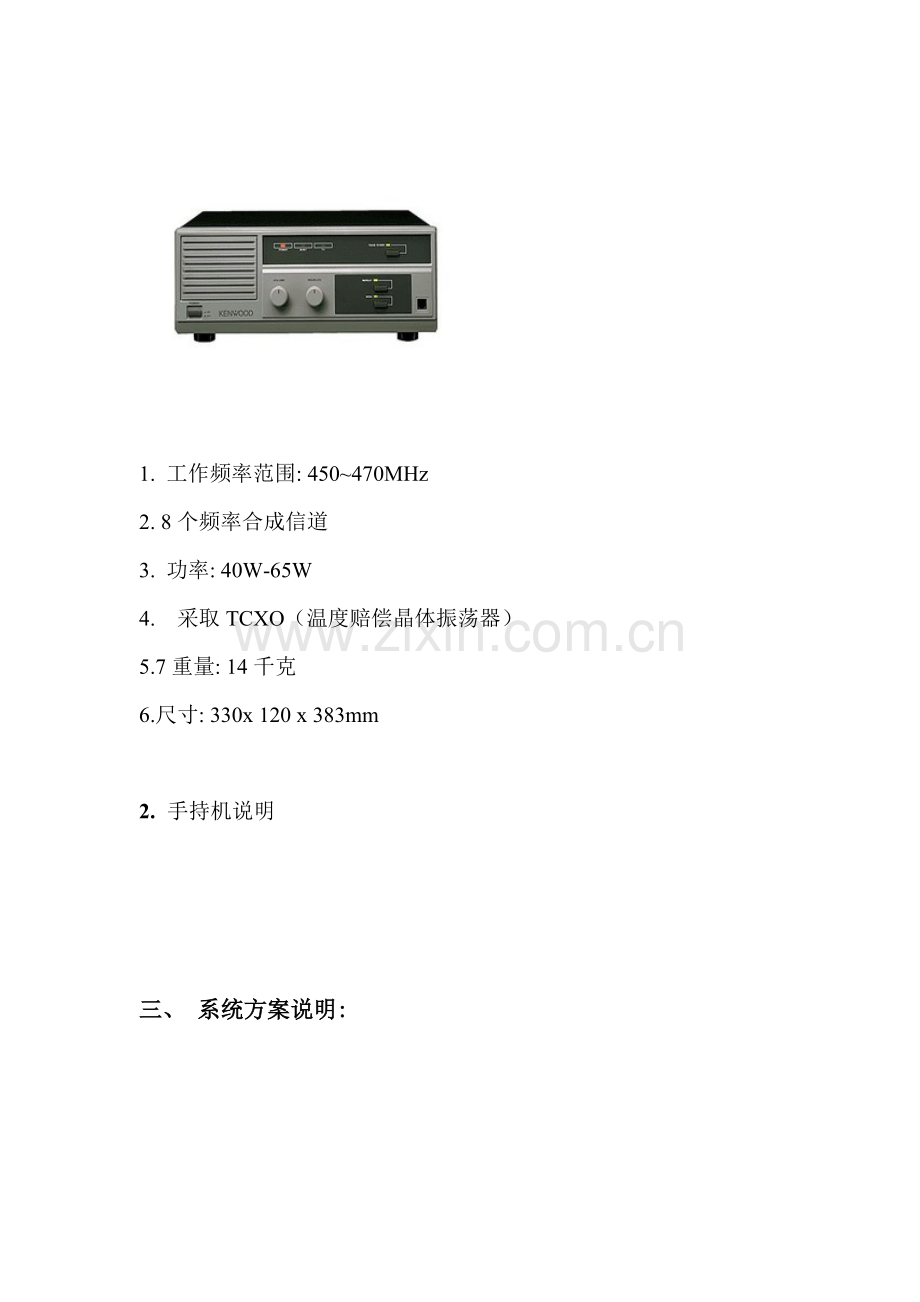

2、DC; 220V AC 8. 重量: 7.8KG建伍TKR-8201. 工作频率范围: 450470MHz 2. 8个频率合成信道 3. 功率: 40W-65W 4. 采取TCXO(温度赔偿晶体振荡器)5.7重量: 14千克 6.尺寸: 330x 120 x 383mm2. 手持机说明 三、 系统方案说明: 如上图, 手持对讲机发送信息, 经过中转台差转, 就能够把信息传送到更远距离, 使整个系统通讯距离和通讯质量大大提升, 而且因为是即时通信, 能够即时传输信息, 大大提升贵单位工作效率和安全性。为覆盖部分山区信号, 使对讲机信号得到均匀分布, 对天线部分进行了网络设计, 采取了现在较为优异成熟技术, 将中继台安装在山区最高山顶上, 这么, 部分山区范围内通讯质量将大大提升。四、 设备报价及安装布线费用 对讲机系统设备报价清单产品名称及型号数量单价小计备注健伍TK-868G1建伍TKR-8201天线馈线其她敷料一批布线费用设备安装调试费用累计元税金(6%)元系统工程总价元 售后服务电话:
