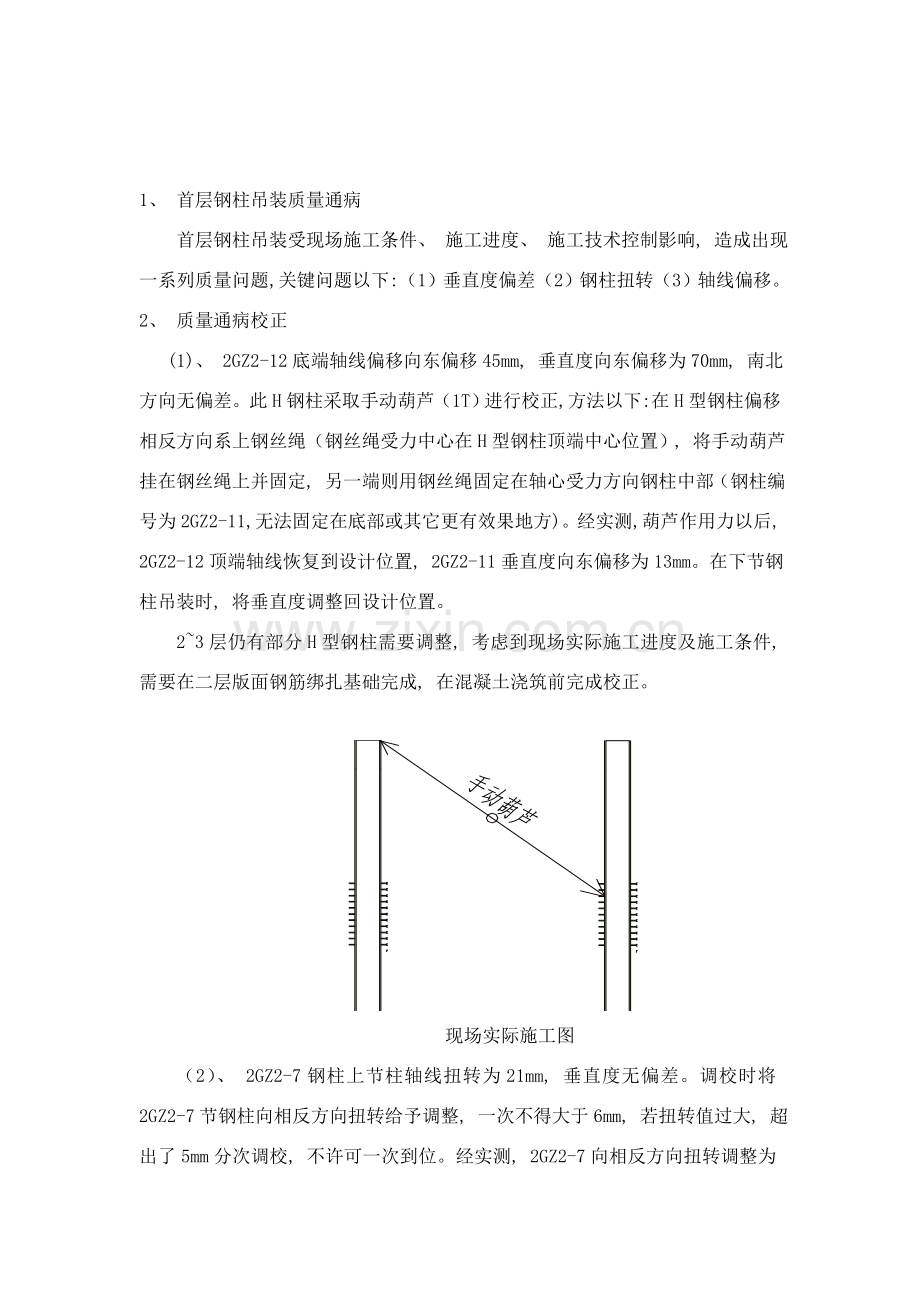

新华日报报业集团河西新闻中心 钢柱校正及箍筋补强方案 编制人: 审核人: 时 间: .8.14 1、 首层钢柱吊装质量通病 首层钢柱吊装受现场施工条件、 施工进度、 施工技术控制影响, 造成出现一系列质量问题, 关键问题以下: (1)垂直度偏差(2)钢柱扭转(3)轴线偏移。 2、 质量通病校正 (1)、 2GZ2-12底端轴线偏移向东偏移45mm, 垂直度向东偏移为70mm, 南北方向无偏差。此H钢柱采取手动葫芦(1T)进行校正,方法以下:在H型钢柱偏移相反方向系上钢丝绳(钢丝绳受力中心在H型钢柱顶端中心位置), 将手动葫芦挂在钢丝绳上并固定, 另一端则用钢丝绳固定在轴心受力方向钢柱中部(钢柱编号为2GZ2-11, 无法固定在底部或其它更有效果地方)。经实测, 葫芦作用力以后, 2GZ2-12顶端轴线恢复到设计位置, 2GZ2-11垂直度向东偏移为13mm。在下节钢柱吊装时, 将垂直度调整回设计位置。 2~3层仍有部分H型钢柱需要调整, 考虑到现场实际施工进度及施工条件, 需要在二层版面钢筋绑扎基础完成, 在混凝土浇筑前完成校正。 现场实际施工图 (2)、 2GZ2-7钢柱上节柱轴线扭转为21mm, 垂直度无偏差。调校时将2GZ2-7节钢柱向相反方向扭转给予调整, 一次不得大于6mm, 若扭转值过大, 超出了5mm分次调校, 不许可一次到位。经实测, 2GZ2-7向相反方向扭转调整为7mm。在下节吊装时, 依次按要求进行调整。 现场实际施工图 (3)2GZ2-12、 2GZ1-15、 2GZ1-9、 2GZ1-12钢柱轴线发生偏移, 偏移最大为30mm。轴线偏移采取调整垂直度方法。下节钢柱吊装校正时, 钢柱垂直度向轴线偏移相反方向进行调整。每次调整小于H/1000≤1。经实测, 垂直度为14mm, 下节柱吊装时, 再依次按要求进行调整。 3、 钢筋补强 受2GZ2-12钢柱轴线偏移, 垂直度影响, 关键筒箍筋无法直接绑扎。在靠近钢柱一侧断开。为确保原设计箍筋受力不影响, 制作规格原箍筋 “7”字形弯, 与断开钢筋、 钢柱搭接焊接, 单边焊长度为10d, 双面焊长度为5d。 4、 浇筑混凝土及其她施工影响测量 H型钢柱韧性较大, 而刚度较小, 施工完成以后轻易受其她施工影响, 如: 混凝土浇筑。针对此种情况, 在二层钢筋绑扎基础完成, 我方进行全部钢柱轴线、 垂直度复检并统计成册。在混凝土浇筑完成以后, 再次对全部钢柱进行复检。再对两次数据进行分析, 对比。如出现数据偏差较大情况, 则采取在H柱东西方向加钢撑地方法进行临时加固。 5、 下节钢柱吊装质量控制方法。 钢柱生产制作必需严格根据图纸施工, 制作完成以后完成自检。对不符合《钢结构验收规范GB-50205-》要求钢柱必需重新整改。现场焊接施工必需对轴线、 标高、 垂直度进行3+1级验收, 即施工队验收、 新蓝天现场责任人验收、 中建八局现场责任人验收以及现场监理验收, 每次检验验收必需有文字统计。如无法在本节柱范围内将全部偏移量调整到位, 则依据本节统计对下节柱进行调整。
