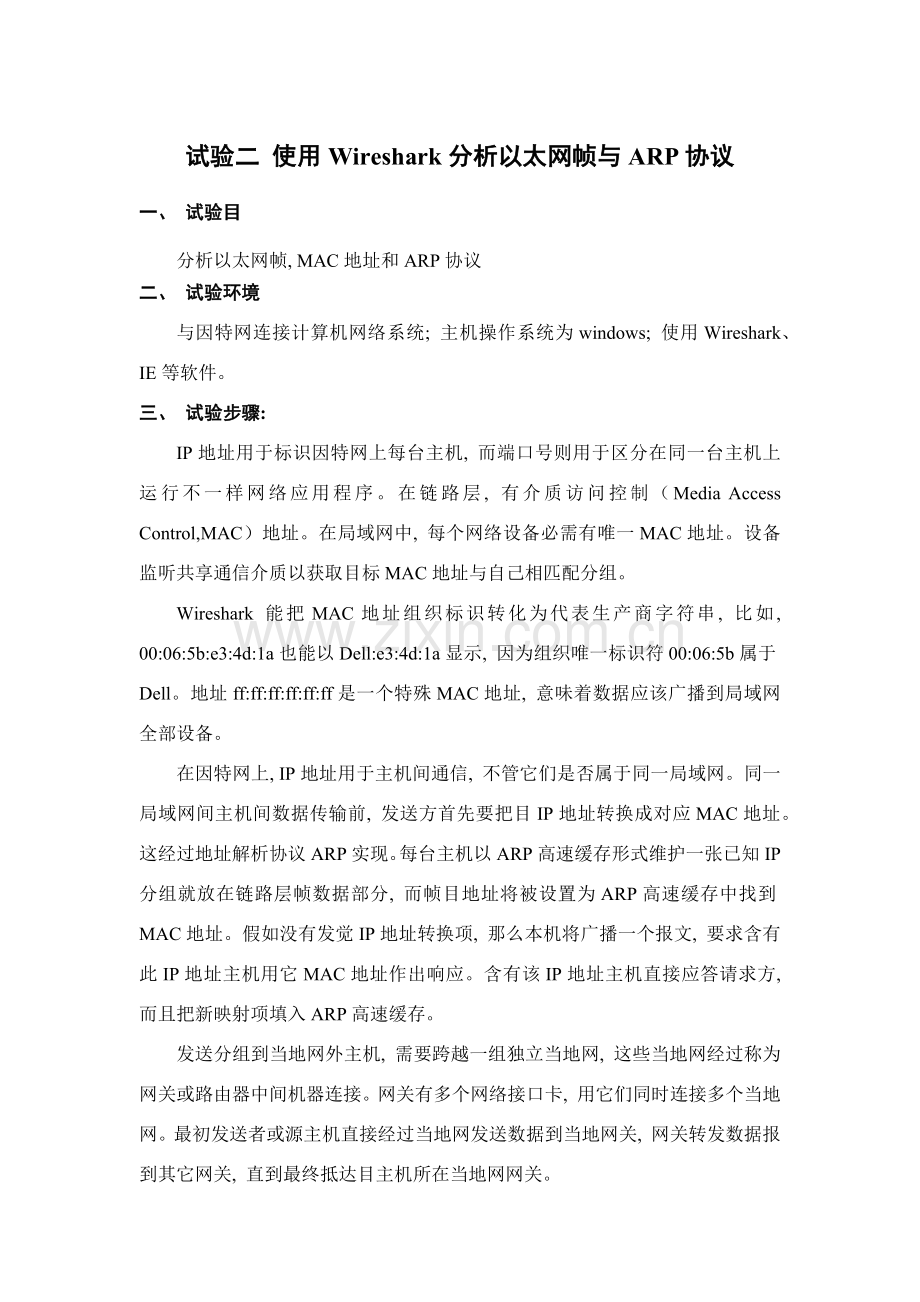

试验二 使用Wireshark分析以太网帧与ARP协议
一、 试验目
分析以太网帧, MAC地址和ARP协议
二、 试验环境
与因特网连接计算机网络系统; 主机操作系统为windows; 使用Wireshark、 IE等软件。
三、 试验步骤:
IP地址用于标识因特网上每台主机, 而端口号则用于区分在同一台主机上运行不一样网络应用程序。在链路层, 有介质访问控制（Media Access Control,MAC）地址。在局域网中, 每个网络设备必需有唯一MAC地址。设备监听共享通信介质以获取目标MAC地址与自己相匹配分组。
Wireshark 能把MAC地址组织标识转化为代表生产商字符串, 比如, 00:06:5b:e3:4d:1a也能以Dell:e3:4d:1a显示, 因为组织唯一标识符00:06:5b属于Dell。地址ff:ff:ff:ff:ff:ff是一个特殊MAC地址, 意味着数据应该广播到局域网全部设备。
在因特网上, IP地址用于主机间通信, 不管它们是否属于同一局域网。同一局域网间主机间数据传输前, 发送方首先要把目IP地址转换成对应MAC地址。这经过地址解析协议ARP实现。每台主机以ARP高速缓存形式维护一张已知IP分组就放在链路层帧数据部分, 而帧目地址将被设置为ARP高速缓存中找到MAC地址。假如没有发觉IP地址转换项, 那么本机将广播一个报文, 要求含有此IP地址主机用它MAC地址作出响应。含有该IP地址主机直接应答请求方, 而且把新映射项填入ARP高速缓存。
发送分组到当地网外主机, 需要跨越一组独立当地网, 这些当地网经过称为网关或路由器中间机器连接。网关有多个网络接口卡, 用它们同时连接多个当地网。最初发送者或源主机直接经过当地网发送数据到当地网关, 网关转发数据报到其它网关, 直到最终抵达目主机所在当地网网关。

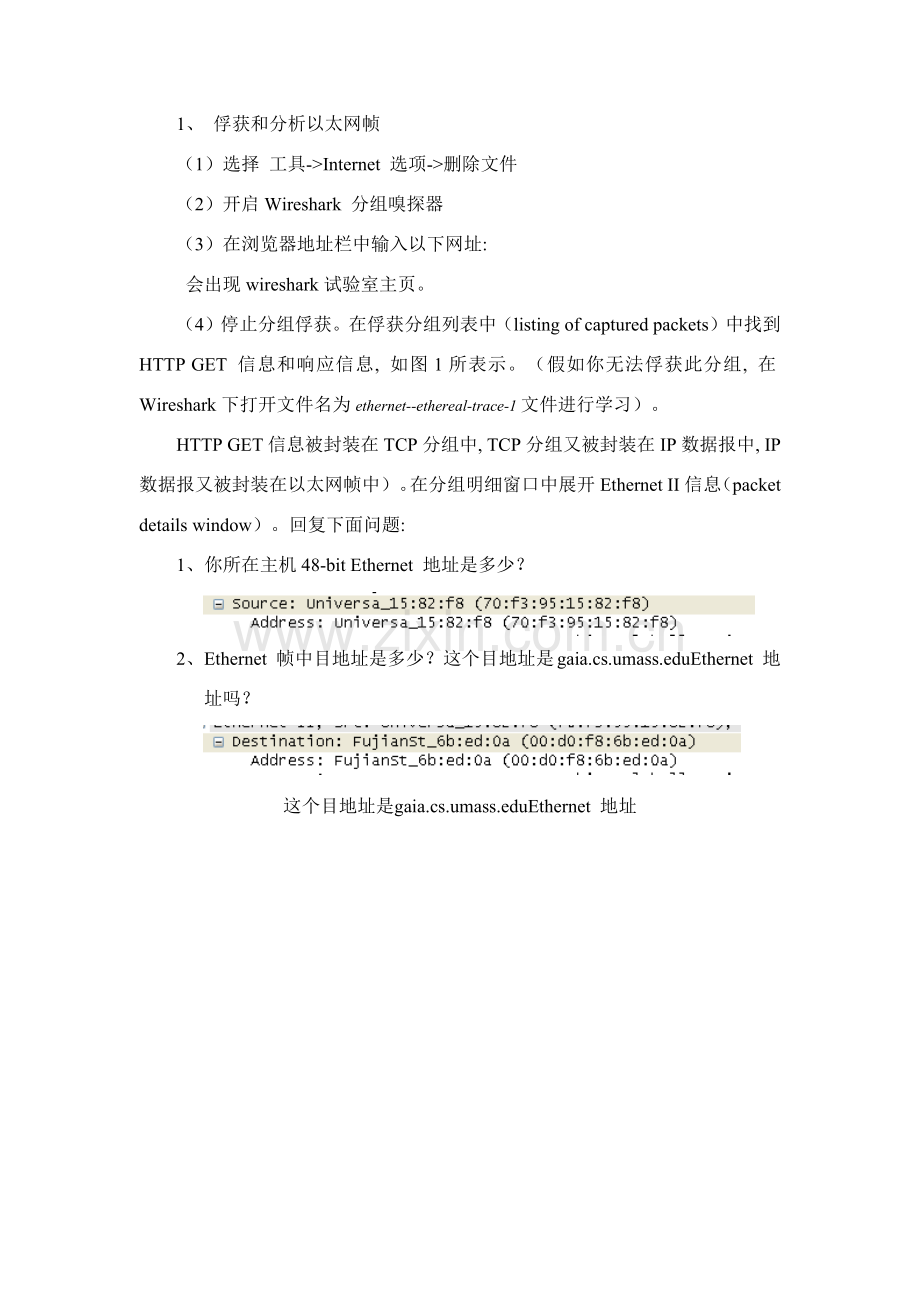

1、 俘获和分析以太网帧
（1）选择 工具->Internet 选项->删除文件
（2）开启Wireshark 分组嗅探器
（3）在浏览器地址栏中输入以下网址:
会出现wireshark试验室主页。
（4）停止分组俘获。在俘获分组列表中（listing of captured packets）中找到HTTP GET 信息和响应信息, 如图1所表示。（假如你无法俘获此分组, 在Wireshark下打开文件名为ethernet--ethereal-trace-1文件进行学习）。
HTTP GET信息被封装在TCP分组中, TCP分组又被封装在IP数据报中, IP数据报又被封装在以太网帧中）。在分组明细窗口中展开Ethernet II信息（packet details window）。回复下面问题:
1、 你所在主机48-bit Ethernet 地址是多少？

2、 Ethernet 帧中目地址是多少？这个目地址是gaia.cs.umass.eduEthernet 地址吗？

这个目地址是gaia.cs.umass.eduEthernet 地址

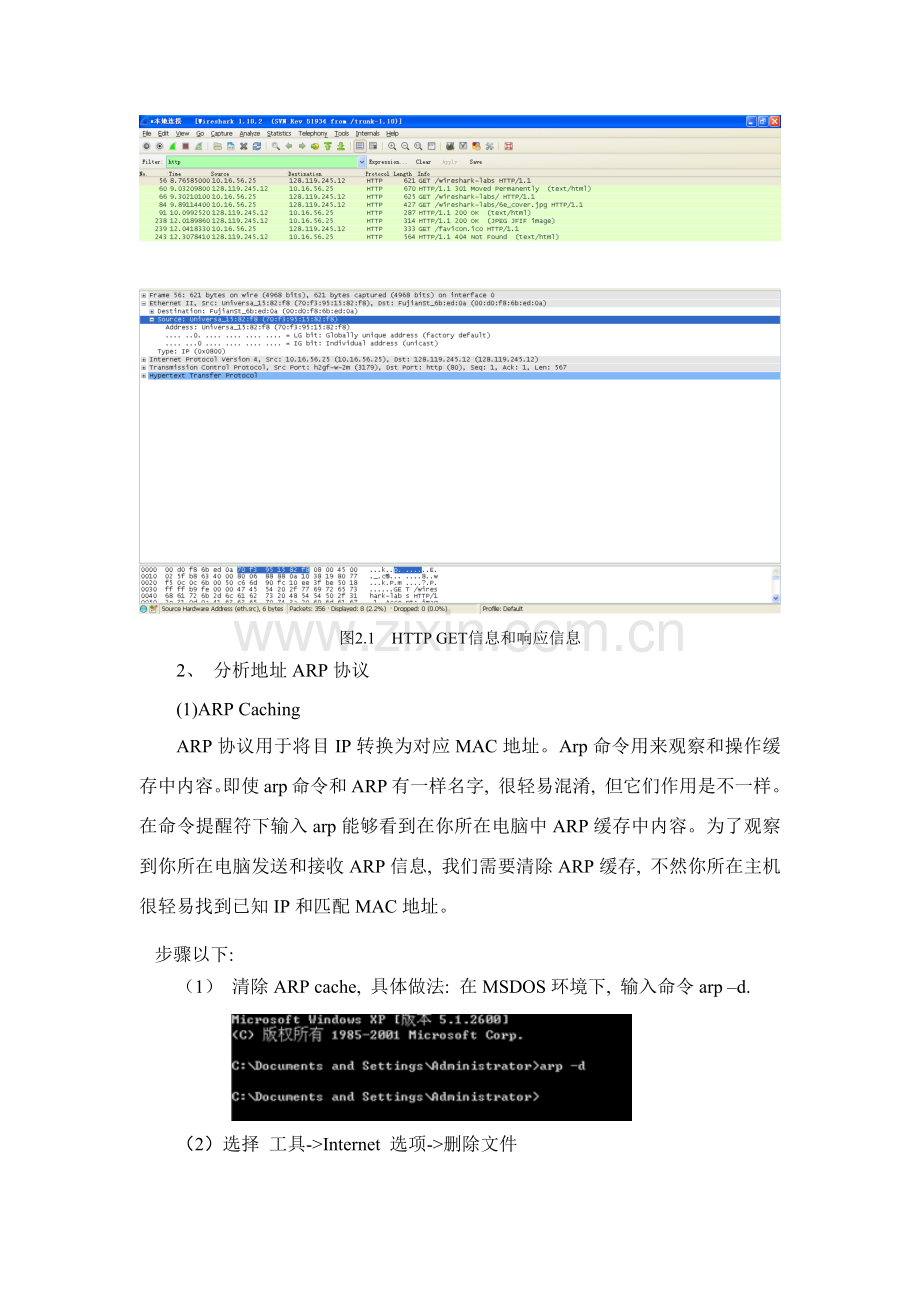

图2.1　HTTP GET信息和响应信息
2、 分析地址ARP协议
(1)ARP Caching
ARP协议用于将目IP转换为对应MAC地址。Arp命令用来观察和操作缓存中内容。即使arp命令和ARP有一样名字, 很轻易混淆, 但它们作用是不一样。在命令提醒符下输入arp能够看到在你所在电脑中ARP缓存中内容。为了观察到你所在电脑发送和接收ARP信息, 我们需要清除ARP缓存, 不然你所在主机很轻易找到已知IP和匹配MAC地址。
步骤以下:
（1） 清除ARP cache, 具体做法: 在MSDOS环境下, 输入命令arp –d.

（2）选择 工具->Internet 选项->删除文件
（3）开启Wireshark分组俘获器
（4）在浏览器地址栏中输入以下网址:

（5）停止分组俘获。
（6）选择 Analyze->Enabled Protocols->取消IP选项->选择OK。如图3所表示:

图2.2 利用Wireshark俘获ARP分组

四、 试验汇报
依据试验, 回复下面问题:
1. 包含ARP 请求消息以太帧十六进制目地和源地址是什么？

目: ff:ff:ff:ff:ff:ff
源地址: 00:d0:f8:6b:ed:0a

2. 给出两字节帧类型域十六进制值？

0x0806
3. ARP 操作码出现在以太帧从最前端开始第几字节？
21

4. 当一个ARP 响应被给出时这个以太帧ARP 载荷部分操作码字段值是多少？
0x0002

5. 和早先请求IP 地址对应以太网地址在ARP 响应中位于何处？
由上图可知在第23~28字节
6. 包含ARP 响应消息以太帧十六进制目地和源地址是什么？

目: 00:d0:f8:6b:ed:0a
源地址: 70:f3:95:15:82:f8
7. 假如有计算机在网络上发出ARP 请求, 为何不一定有ARP 回复？
有可能该ip对应网络设备没有开机或不存在
