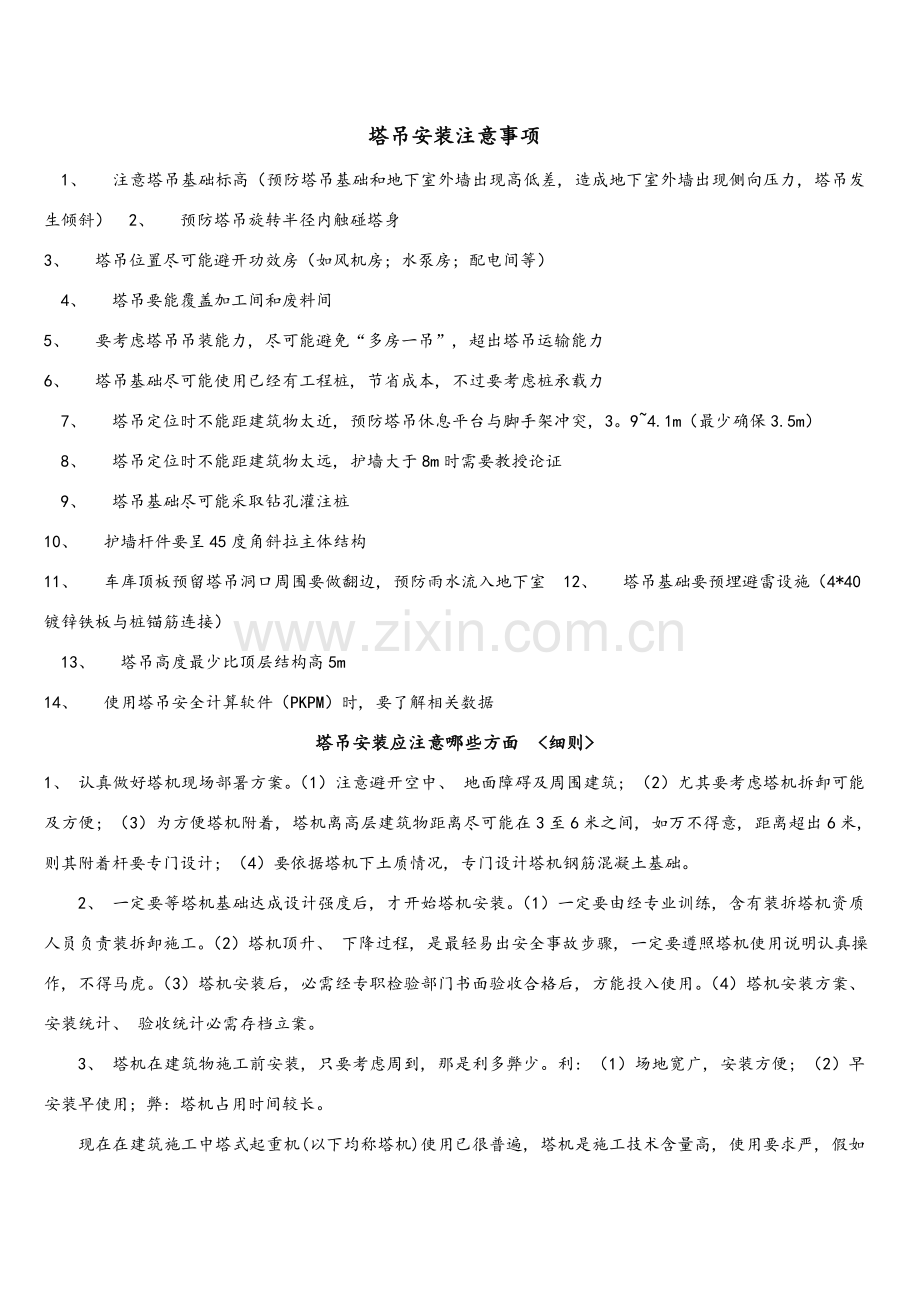

塔吊安装注意事项
 1、  注意塔吊基础标高（预防塔吊基础和地下室外墙出现高低差, 造成地下室外墙出现侧向压力, 塔吊发生倾斜） 2、  预防塔吊旋转半径内触碰塔身
3、  塔吊位置尽可能避开功效房（如风机房; 水泵房; 配电间等）
 4、  塔吊要能覆盖加工间和废料间
5、  要考虑塔吊吊装能力, 尽可能避免“多房一吊”, 超出塔吊运输能力
6、  塔吊基础尽可能使用已经有工程桩, 节省成本, 不过要考虑桩承载力
 7、  塔吊定位时不能距建筑物太近, 预防塔吊休息平台与脚手架冲突, 3。9~4.1m（最少确保3.5m）
 8、  塔吊定位时不能距建筑物太远, 护墙大于8m时需要教授论证
 9、  塔吊基础尽可能采取钻孔灌注桩
10、  护墙杆件要呈45度角斜拉主体结构
11、  车库顶板预留塔吊洞口周围要做翻边, 预防雨水流入地下室 12、  塔吊基础要预埋避雷设施（4*40镀锌铁板与桩锚筋连接）
 13、  塔吊高度最少比顶层结构高5m
14、  使用塔吊安全计算软件（PKPM）时, 要了解相关数据
塔吊安装应注意哪些方面 <细则>
1、 认真做好塔机现场部署方案。（1）注意避开空中、 地面障碍及周围建筑; （2）尤其要考虑塔机拆卸可能及方便; （3）为方便塔机附着, 塔机离高层建筑物距离尽可能在3至6米之间, 如万不得意, 距离超出6米, 则其附着杆要专门设计; （4）要依据塔机下土质情况, 专门设计塔机钢筋混凝土基础。
  2、 一定要等塔机基础达成设计强度后, 才开始塔机安装。（1）一定要由经专业训练, 含有装拆塔机资质人员负责装拆卸施工。（2）塔机顶升、 下降过程, 是最轻易出安全事故步骤, 一定要遵照塔机使用说明认真操作, 不得马虎。（3）塔机安装后, 必需经专职检验部门书面验收合格后, 方能投入使用。（4）塔机安装方案、 安装统计、 验收统计必需存档立案。
  3、 塔机在建筑物施工前安装, 只要考虑周到, 那是利多弊少。利: （1）场地宽广, 安装方便; （2）早安装早使用; 弊: 塔机占用时间较长。

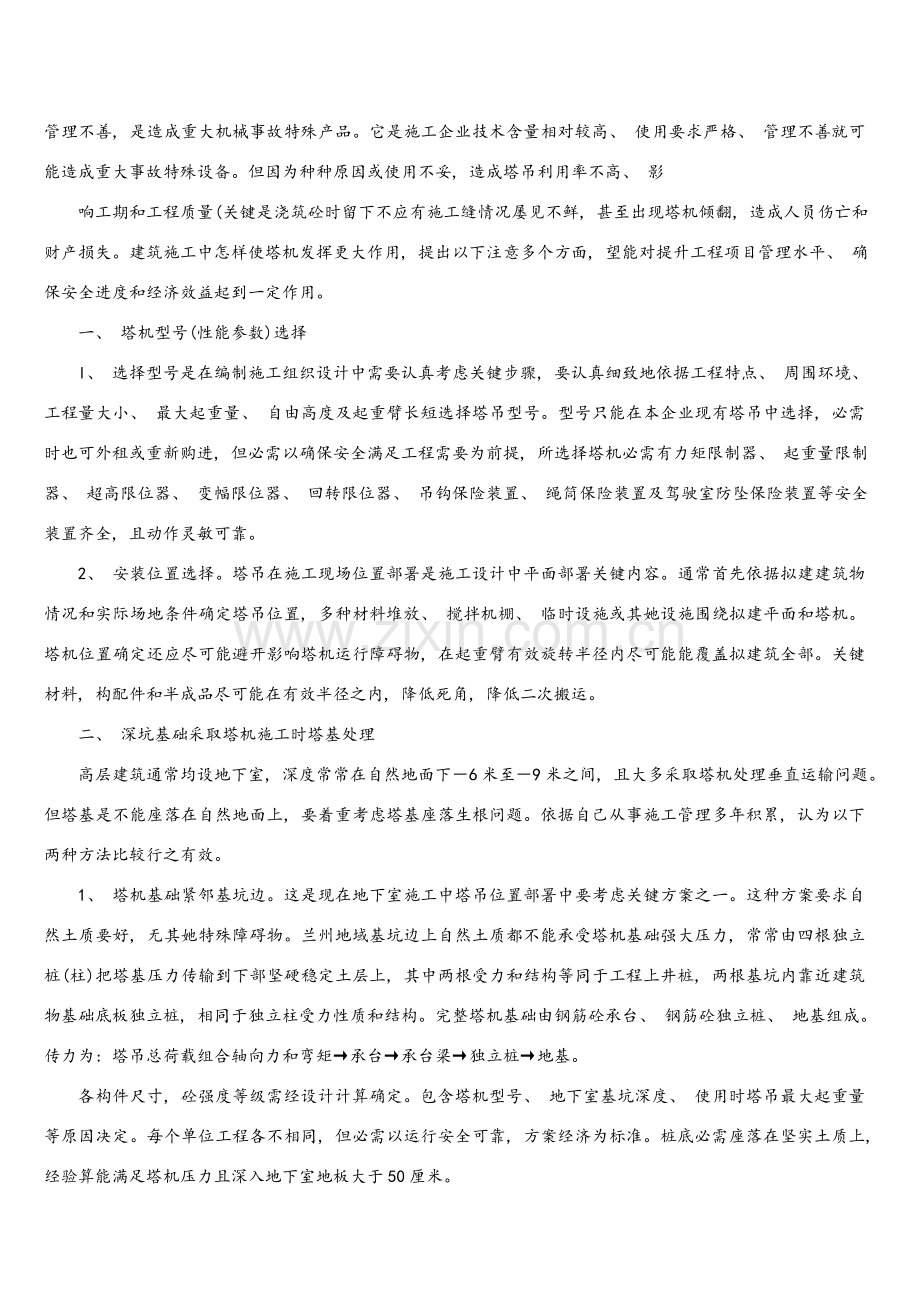

  现在在建筑施工中塔式起重机(以下均称塔机)使用已很普遍, 塔机是施工技术含量高, 使用要求严, 假如管理不善, 是造成重大机械事故特殊产品。它是施工企业技术含量相对较高、 使用要求严格、 管理不善就可能造成重大事故特殊设备。但因为种种原因或使用不妥, 造成塔吊利用率不高、 影
  响工期和工程质量(关键是浇筑砼时留下不应有施工缝情况屡见不鲜, 甚至出现塔机倾翻, 造成人员伤亡和财产损失。建筑施工中怎样使塔机发挥更大作用, 提出以下注意多个方面, 望能对提升工程项目管理水平、 确保安全进度和经济效益起到一定作用。
  一、 塔机型号(性能参数)选择
  l、 选择型号是在编制施工组织设计中需要认真考虑关键步骤, 要认真细致地依据工程特点、 周围环境、 工程量大小、 最大起重量、 自由高度及起重臂长短选择塔吊型号。型号只能在本企业现有塔吊中选择, 必需时也可外租或重新购进, 但必需以确保安全满足工程需要为前提, 所选择塔机必需有力矩限制器、 起重量限制器、 超高限位器、 变幅限位器、 回转限位器、 吊钩保险装置、 绳筒保险装置及驾驶室防坠保险装置等安全装置齐全, 且动作灵敏可靠。
  2、 安装位置选择。塔吊在施工现场位置部署是施工设计中平面部署关键内容。通常首先依据拟建建筑物情况和实际场地条件确定塔吊位置, 多种材料堆放、 搅拌机棚、 临时设施或其她设施围绕拟建平面和塔机。塔机位置确定还应尽可能避开影响塔机运行障碍物, 在起重臂有效旋转半径内尽可能能覆盖拟建筑全部。关键材料, 构配件和半成品尽可能在有效半径之内, 降低死角, 降低二次搬运。
  二、 深坑基础采取塔机施工时塔基处理
  高层建筑通常均设地下室, 深度常常在自然地面下－6米至－9米之间, 且大多采取塔机处理垂直运输问题。但塔基是不能座落在自然地面上, 要着重考虑塔基座落生根问题。依据自己从事施工管理多年积累, 认为以下两种方法比较行之有效。
  1、 塔机基础紧邻基坑边。这是现在地下室施工中塔吊位置部署中要考虑关键方案之一。这种方案要求自然土质要好, 无其她特殊障碍物。兰州地域基坑边上自然土质都不能承受塔机基础强大压力, 常常由四根独立桩(柱)把塔基压力传输到下部坚硬稳定土层上, 其中两根受力和结构等同于工程上井桩, 两根基坑内靠近建筑物基础底板独立桩, 相同于独立柱受力性质和结构。完整塔机基础由钢筋砼承台、 钢筋砼独立桩、 地基组成。传力为: 塔吊总荷载组合轴向力和弯矩→承台→承台梁→独立桩→地基。
  各构件尺寸, 砼强度等级需经设计计算确定。包含塔机型号、 地下室基坑深度、 使用时塔吊最大起重量等原因决定。每个单位工程各不相同, 但必需以运行安全可靠, 方案经济为标准。桩底必需座落在坚实土质上, 经验算能满足塔机压力且深入地下室地板大于50厘米。
  2、 塔基座落在基坑内。这种情况通常为土质差或有障碍物, 不含有将塔吊基础座落在基坑边条件。但这种方案以不占拟建工程地板位置为宜。其处理方法是基坑大开挖后, 增加开挖至塔基设计位置, 深度挖至土质能承受设计压力且深于建筑物基础地板, 用强度等级C15砼浇筑到塔机基础底标高, 再施工塔机基础。
  3、 塔机基础标高设计。塔基通常要求为高强度等级砼, 在确定塔机基础位置时要考虑是否有管网经过, 若管沟等沟底标高较高时, 要尽可能降低塔基标高。任何情况下塔基标高不得高于±0．00以下50厘米。
  4、 塔基施工中质量统计。塔基施工中各个步骤要求等同于单位工程要求。需编制施工方案、 荷载验算、 基坑验槽、 尺寸技术复核、 隐蔽验收统计、 材料要求含有合格证、 材料复试汇报和强度检验资料、 塔基施工完成后, 要装订成册, 便于追溯。
  三、 塔机安装
  塔吊安装质量是确保塔吊能否正常使用关键工序, 土建和安装单位要紧密配合, 在确保安装质量前提下加紧安装进度。
  1、 必需由取得《塔机拆装许可证书》单位进行安装。安装单位技术责任人首先要查看上建单位提供塔基施工统计和技术资料。复核相关预埋铁件或螺栓尺寸、 规格和原材料合格证等。
  2、 编制塔机安装方案。依据《建筑施工安全检验标准》(JCJ59—99)塔吊安装拆卸必需编制施工方案要求, 内容关键包含: “工程概况、 塔吊概况、 人员组织、 安装过程和次序、 安全技术方法”及编制说明等。
  3、 方案审批。方案必需经企业设备、 安全、 技术部门审核, 企业总工程师同意后方可进行安装实施。
  4、 方案交底。安装前由塔机拆装队队长向土建施工责任人和技术责任人召集安装, 技术责任人、 安全责任人、 质量责任人和安装人员和塔机操作人员进行技术交流并学习操作规程, 本机安装工艺。安装人员必需持证上岗, 要熟悉塔机安装要求, 安装过程、 安装高度和注意事项, 使每个相关人员明白自己职责和安装操作要领, 交底人和被交底人要在交底资料上签字, 交底资料由交底人和被交底人各执一份, 立案一份, 方便追溯检验。
  四、 对安装完成塔吊检验验收
塔吊使用前必需对塔吊机械性能、 安装质量、 操作人员水平及上岗证等进行认真检验验收。这项工作要形成一项制度, 同时要处理检验验收人员对这项工作认识差距, 不能流于形式, 不能走过场。杜绝安全隐患。安装自检和验收合格, 经安装单位试运转合格后, 由企业设备(动力)部门组织使用方(土建单位)、 安装单位技术责任人和安全管理人员、 本机操作人员共同根据标准进行复核验收。验收合格后, 由企业总工程师同意后投入使用, 只有严格推行上述检验验收制度, 才能在使用中大大提升塔吊使用效率, 降低塔吊在施工中发生不应有故障。
具体验收项目为: 路基与轨道、 接地装置、 金属构件、 吊钩、 钢丝绳、 滑轮、 制动器、 垂直度、 电气装置、 传动系统、 安装过程统计和超载试验等。实施<建筑机械使用安全技术规程)(JGJ33--)和<建筑施工安全检验标准)(JGJ59--99)。
  五、 塔机使用过程管理
  1、 首先要清除塔机回转半径内障碍物, 无法清除如高压电线和变压器, 要立刻搭设防护棚, 不能报有侥幸心理。本人1996年在某八层框架住宅施工中, 因当日缺架子工, 第二天才能搭完高压电线防护棚, 塔机提前一天使用, 不巧是运行中忽然起大风, 吊钩摆碰到高压线上造成部分地方停电和不好社会影响, 受到政府主管部门罚款处理, 所幸未造成更大事故。
  2、 为提升塔机利用率, 土建施工单位要编制计算标准层垂直运输量。如大模板、 砌块、 钢筋、 砼、 水电安装材料、 脚手架用料、 预制构件、 门窗和多种装修材料用量等, 计算出吊次, 确定天天吊次及前后次序, 提升塔机利用率。
  3、 塔机信号指挥必需持证上岗并做好垂直运输技术交底, 使塔机司机、 起重工、 装卸工、 各操作班组长明确自己操作规程和安全注意事项、 吊运范围、 天天吊运量、 材料堆放要求、 吊运次序, 严禁超重、 违章指挥、 违章操作, 预防空中物体坠落。
  4、 土建施工单位技术责任人要依据塔机说明书要求, 正确预埋附墙埋件, 埋件受力强度必需经过验算, 能满足塔机在多种工作情况条件下安全要求。埋件材料和焊接要符合质量标准, 位置要正确, 误差在许可范围内。假如位置误差超出许可范围, 会严重影响使用效果。塔身与附墙撑杆夹角大小, 影响撑杆受力和塔吊工作时稳定性。塔身与锚固点距离增大时, 原撑杆应重新校核与设计。
  5、 要重视第一次附墙埋件设置。在担心施工现场, 施工人员往往会疏忽, 遗忘第一次附墙铁件埋设。埋件位置大都选择在梁板, 也就是楼层处。每个要求埋件位置不许可漏埋。因为塔机独立高度是塔机设计单位和生产厂家经周密计算确定, 是指塔吊在不增加附助装置时能承受由起吊、 自重、 风荷载等引发弯矩、 轴向力和水平力最大高度。尤其塔基座落在独立柱上, 基坑内桩(柱)高度应视同塔机标准节, 此时塔机独立高度要对应降低。若延长塔吊独立高度, 将严重影响各部件受力, 势必留下安全隐患。
  6、 塔机在加节顶升前, 施工现场要用经纬仪和大线锤检测塔身垂直度, 如误差大于标准限值时可在附墙时慢慢调正, 确保在工作时倾斜度不超标。
  7、 作为塔机运行动力电源, 电流和电压应在许可偏差之内。施工现场电工不得随意移动电源, 如某日某工业厂房使用JGJ60塔机, 驾驶人员下班前按操作规程进行了全部操作程序, 第二天起动电机降下吊钩, 忽然听到异常声音, 吊钩摔到了地面, 万幸是末造成连带伤亡。经查, 晚上电工加
  班移动了配电盘, 重新接线时, 三根进出相线连接时倒相, 结果造成电动机反转。
  8、 塔机上各联接销、 轴和塔身联接螺栓是塔机关键零部件, 使用中常碰到销轴磨损, 螺栓丢失或损坏需更换, 不准随便就近采购和配制。必需事先在原塔机生产厂家购置贮备以备用, 不然会留下严重隐患。
  9、 塔机驾驶人员和维修人员要常常对易损坏和丢失部件进行检验、 更换、 维修、 刷油润滑, 降低故障修理, 最大程度地降低对工程施工影响。
  10、 遇有六级以上大风, 应停止一切与塔机相关作业。
  六、 塔机拆除
  1、 塔机拆除是项危险性较大作业, 曾造成过重大伤亡事故和教训案例不少。塔机拆除不仅包含周围环境, 还属于多工种配合作业。拆除安全与进度, 也直接影响到工程进度和单位工程经济效益。故在拆除前首先要制订出切实可行拆除方案。
  2、 拆除方案确定经企业总工程师同意实施后, 要拆装队长召开交底会。经过交底, 使全部参与拆除人员任务明确, 先拆什么? 后拆什么? 拆除时危险心中有数, 并将防范方法落实到人。
  3、 划定警戒区。凡被拆除塔机垂直投影区、 配合汽车吊运行范围、 均要求为安全禁区, 围上安全色彩带或挂上安全警戒标志。严禁无关人员进入。
  结束语
  上述几点是本人多年工程项目施工实践过程中对塔机施工管理经验和简单认识, 可供相关人员参考。总而言之, 塔机作为建筑施工现场关键大型设备, 管好用好它, 即是技术管理又是经济管理, 发挥其最大作用是项复杂而细致工作, 一个步骤配合不协调, 管理不到位, 粗心大意, 就会酿成大祸或影响塔机正常安全运行。据测算施工现场尤其是高层建筑主体经济效益好坏, 与这个项目经理部塔机管理水平有直接关系。比如一项二万多平方米单位工程(十层以上), 上主体期间塔吊故障停运一天, 多种设施材料租赁和人工工资就近万元, 且造成工期延误, 窝工等, 间接费用更是不少。所以项目管理部要把施工现场塔机管理做为一项关键日常工作来抓, 要知道人、 机、 环境是塔机安全运行三要素。岗位稳定, 训练有素, 责任心强, 遵章遵法司机是塔机安全运行首要条件, 质量合格、 配件齐全, 常常检验修理、 维护保养是必需条件; 基础稳固、 锚固可靠、 电源符合要求, 项目部重视, 责权利分明是塔机安全正常运行关键条件。
