涵洞八字墙资料表格模板.doc

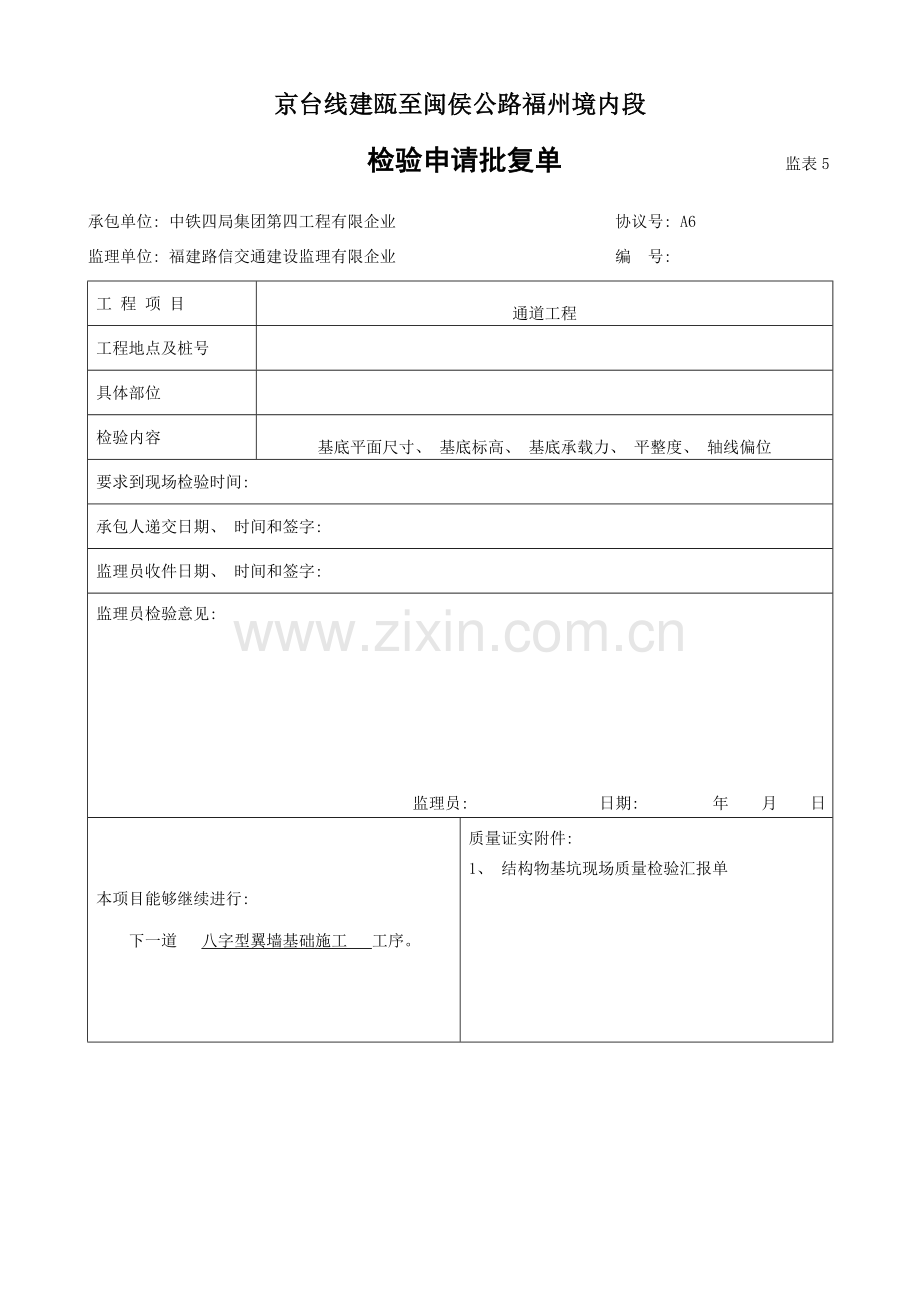

京台线建瓯至闽侯公路福州境内段
检验申请批复单 监表5
承包单位: 中铁四局集团第四工程有限企业 协议号: A6
监理单位: 福建路信交通建设监理有限企业 编 号:
工 程 项 目

通道工程
工程地点及桩号

具体部位

检验内容

基底平面尺寸、 基底标高、 基底承载力、 平整度、 轴线偏位
要求到现场检验时间:
承包人递交日期、 时间和签字:
监理员收件日期、 时间和签字:
监理员检验意见:

监理员: 日期: 年 月 日
本项目能够继续进行:
下一道 八字型翼墙基础施工 工序。
质量证实附件:
1、 结构物基坑现场质量检验汇报单

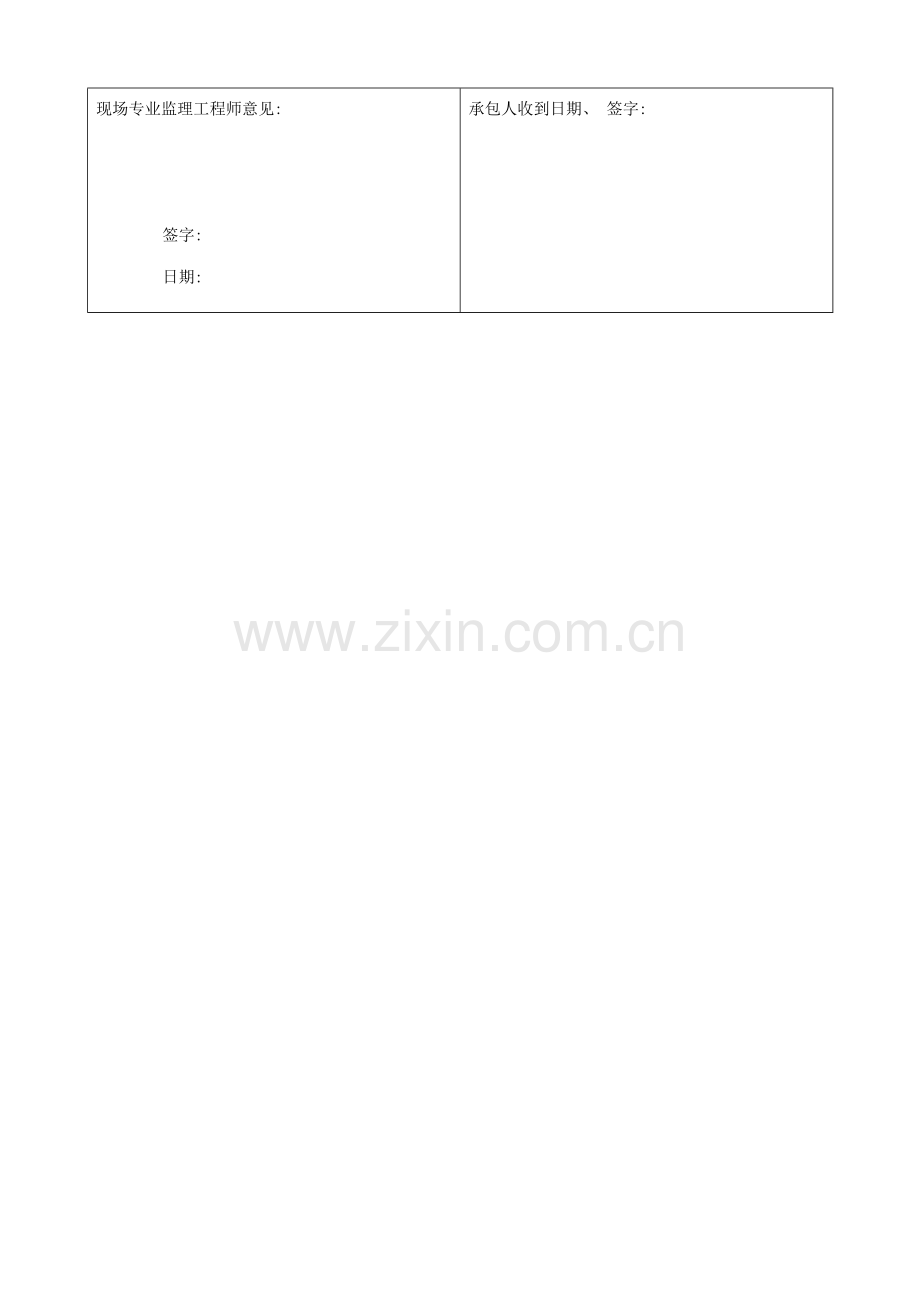

现场专业监理工程师意见:

签字:

日期:
承包人收到日期、 签字:

京台线建瓯至闽侯公路福州境内段
结构物基坑现场质量检验汇报单 检验表28
承包单位: 中铁四局集团第四工程有限企业 施工标段: A6
监理单位: 福建路信交通建设监理有限企业 编 号:
工程名称
通道工程
施工时间

桩号及部位
K133+040通道 八字型翼墙基坑
检验时间

项次
检验项目
要求值或
许可偏差
检验结果
检验方法和频率
1
基底平面尺寸(mm)
大于设计

尺量: 长、 宽各3处
2

基底标高
土质
±50

水准仪测量, 5-8点
石质
+50, -200

3
基底承载力(Kpa)
大于设计值

4
平整度(mm)
20

2m 直尺检测
5
轴线偏位
25

全站仪或经纬仪纵、 横各检验2点
自检意见:

质检工程师: 日期
监理意见:

监理工程师: 日期:
承包人技术责任人: 日期:
京台线建瓯至闽侯公路福州境内段
检验申请批复单 监表5
承包单位: 中铁四局集团第四工程有限企业 协议号: A6
监理单位: 福建路信交通建设监理有限企业 编 号:
工 程 项 目

通道工程
工程地点及桩号

具体部位

检验内容

砂浆强度、 轴线偏位、 平面尺寸、 顶面高程、 基础高程
要求到现场检验时间:
承包人递交日期、 时间和签字:
监理员收件日期、 时间和签字:
监理员检验意见:

监理员: 日期: 年 月 日
本项目能够继续进行:
下一道_M7.5浆砌片石八字形翼墙墙身砌筑 工序。
质量证实附件:
1、 浆砌片石基础现场质量检验汇报单
现场专业监理工程师意见:

签字:

日期:
承包人收到日期、 签字:

京台线建瓯至闽侯公路福州境内段
浆砌片石基础现场质量检验汇报单 检验表29
承包单位: 中铁四局集团第四工程有限企业 施工标段: A6
监理单位: 福建路信交通建设监理有限企业 编 号:
工程名称
通道工程
施工时间

桩号及部位
K133+040通道 八字型翼墙基础
检验时间

项次
检 验 项 目
要求值或
许可偏差
检验结果
检验方法和频率
1
砂浆强度（MPa）
在合格标准内

按附录F检验
2
轴线偏位（mm）
25

经纬仪: 纵、 横各测量2点
3
平面尺寸（mm）
±50

尺量: 长、 宽各3处
4
顶面高程 (mm)
±30

水准仪: 测5～8点
5
基础高程
（mm）
土质
±50

水准仪: 测5～8点
石质
+50, -200

自检意见:

质检工程师: 日期:
监理意见:

监理工程师: 日期:
承包人技术责任人: 日期:
京台线建瓯至闽侯公路福州境内段
检验申请批复单 监表5
承包单位: 中铁四局集团第四工程有限企业 协议号: A6
监理单位: 福建路信交通建设监理有限企业 编 号:
工 程 项 目

通道工程
工程地点及桩号

具体部位

检验内容

砂浆强度、 顶面高程、 断面尺寸、 表面平整度
要求到现场检验时间:
承包人递交日期、 时间和签字:
监理员收件日期、 时间和签字:
监理员检验意见:

监理员: 日期: 年 月 日
本项目能够继续进行:
下一道 涵背回填 工序。
质量证实附件:
1、 浆砌砌表现场质量检验汇报单。
现场专业监理工程师意见:

签字:

日期:
承包人收到日期、 签字:

京台线建瓯至闽侯公路福州境内段
八字墙现场质量检验汇报单 检验表55
承包单位: 中铁四局集团第四工程有限企业 施工标段: A6
监理单位: 福建路信交通建设监理有限企业 编 号:
工程名称
通道工程
施工时间

桩号及部位
K133+040通道 八字型翼墙墙身
检验时间

项次
检验项目
要求值或
许可偏差
检验结果
检验方法和频率
1
混凝土或砂浆强度（MPa）
在合格标准内

按附录D或F检验
2
平面位置(mm)
50

经纬仪: 检验墙两端
3
顶面高程(mm)
±20

水准仪: 检验墙两端
4
底面高程(mm)
±50

5
竖直度或坡度(%)
0.5

吊垂线: 每墙检验2处
6
断面尺寸(mm)
大于设计

尺量: 各墙两端断面
自检意见:

质检工程师: 日期:
监理意见:

监理工程师: 日期:
承包人技术责任人: 日期:
京台线建瓯至闽侯公路福州境内段
砼构件养护统计 施表-43
承包单位: 中铁四局集团第四工程有限企业 工程名称: 通道工程 施工标段: A6
施工日期: 起止桩号: k133+040 编 号: 第 1 页共 1 页
砼构件名称
通道工程
构件编号

桩号、 部位
K133+040通道 八字型翼墙墙身
砼设计标号（Mpa）

构件浇筑时间

构件开始
养护时间

养护方法
土工布覆盖, 洒水养生
养

护

情

况
项目
第天
气候
气温（℃）
日洒水次数
构件表面湿润情况
备注
1d

2d

3d

4d

5d

6d

7d

说明:
1、 砼洒水养护通常为7d, 可依据空气湿度、 温度和水泥品种及掺用外加剂等情况, 酌情延长或缩短。
2、 每日洒水养护次数以能保持砼表面常常处于湿润状态为度。
现场施工责任人: 质检员: 现场技术人员: 日期:
