水闸检查常用表格汇总模板.doc

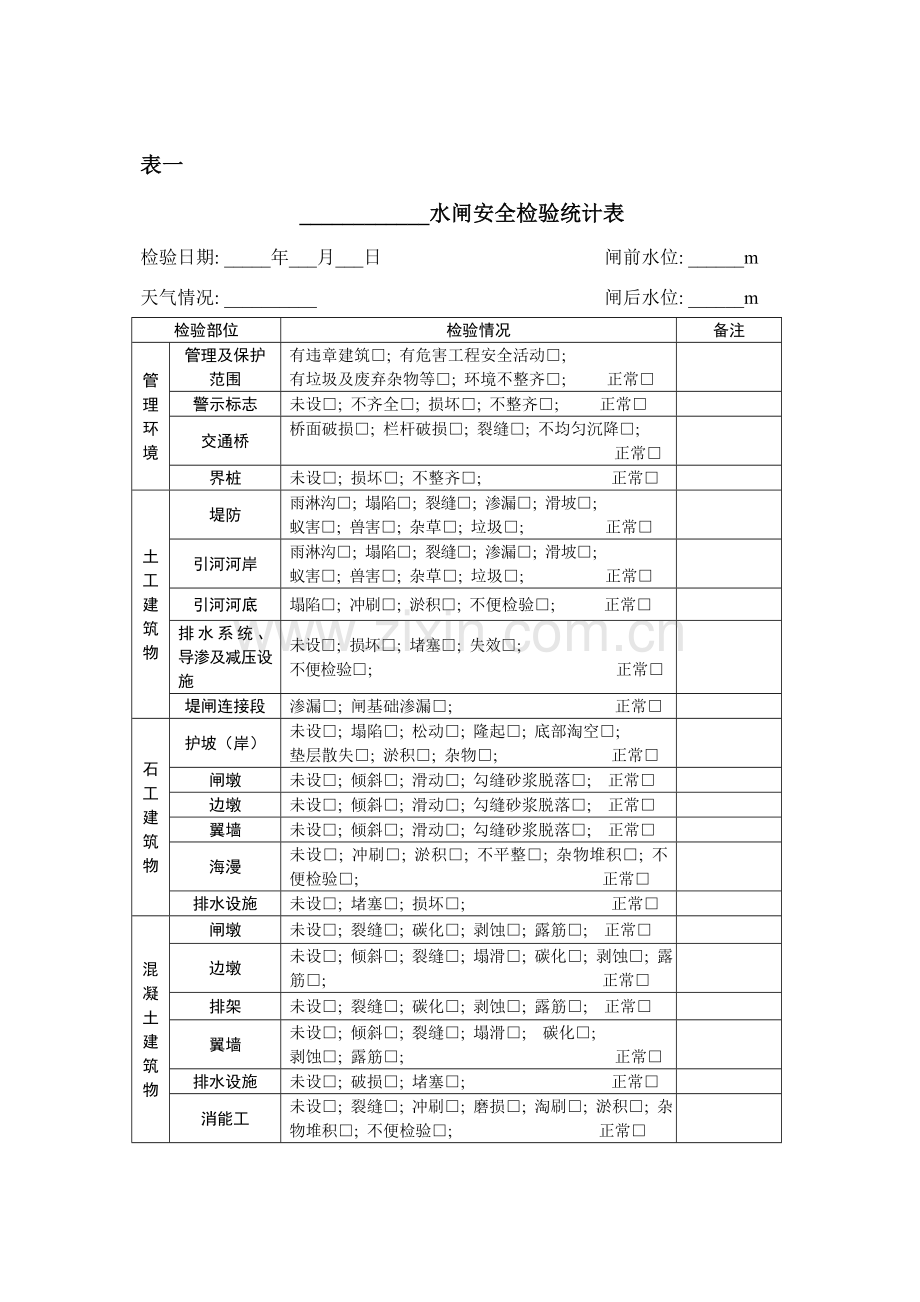

表一
____________水闸安全检验统计表
检验日期: _____年___月___日 闸前水位: ______m
天气情况: __________ 闸后水位: ______m
检验部位
检验情况
备注
管理环境
管理及保护范围
有违章建筑□; 有危害工程安全活动□;
有垃圾及废弃杂物等□; 环境不整齐□; 正常□

警示标志
未设□; 不齐全□; 损坏□; 不整齐□; 正常□

交通桥
桥面破损□; 栏杆破损□; 裂缝□; 不均匀沉降□;
正常□

界桩
未设□; 损坏□; 不整齐□; 正常□

土工建筑物
堤防
雨淋沟□; 塌陷□; 裂缝□; 渗漏□; 滑坡□;
蚁害□; 兽害□; 杂草□; 垃圾□; 正常□

引河河岸
雨淋沟□; 塌陷□; 裂缝□; 渗漏□; 滑坡□;
蚁害□; 兽害□; 杂草□; 垃圾□; 正常□

引河河底
塌陷□; 冲刷□; 淤积□; 不便检验□; 正常□

排水系统、 导渗及减压设施
未设□; 损坏□; 堵塞□; 失效□;
不便检验□; 正常□

堤闸连接段
渗漏□; 闸基础渗漏□; 正常□

石工建筑物
护坡（岸）
未设□; 塌陷□; 松动□; 隆起□; 底部淘空□;
垫层散失□; 淤积□; 杂物□; 正常□

闸墩
未设□; 倾斜□; 滑动□; 勾缝砂浆脱落□; 正常□

边墩
未设□; 倾斜□; 滑动□; 勾缝砂浆脱落□; 正常□

翼墙
未设□; 倾斜□; 滑动□; 勾缝砂浆脱落□; 正常□

海漫
未设□; 冲刷□; 淤积□; 不平整□; 杂物堆积□; 不便检验□; 正常□

排水设施
未设□; 堵塞□; 损坏□; 正常□

混凝土建筑物
闸墩
未设□; 裂缝□; 碳化□; 剥蚀□; 露筋□; 正常□

边墩
未设□; 倾斜□; 裂缝□; 塌滑□; 碳化□; 剥蚀□; 露筋□; 正常□

排架
未设□; 裂缝□; 碳化□; 剥蚀□; 露筋□; 正常□

翼墙
未设□; 倾斜□; 裂缝□; 塌滑□; 碳化□;
剥蚀□; 露筋□; 正常□

排水设施
未设□; 破损□; 堵塞□; 正常□

消能工
未设□; 裂缝□; 冲刷□; 磨损□; 淘刷□; 淤积□; 杂物堆积□; 不便检验□; 正常□

伸缩缝止水
未设□; 破损□; 漏水□; 填充物流失□; 正常□

闸门
闸门环境
杂草□; 杂物□; 污物□; 正常□

门体
A.铸铁闸门/钢闸门: 启闭不灵活□; 变形□; 裂纹□; 脱焊□; 锈蚀□; 螺栓、 铆钉松动□;
不便检验□; 正常□

B.钢筋混凝土闸门: 启闭不灵活□; 破损□; 腐蚀□; 碳化□; 剥蚀□; 露筋□; 预埋件锈蚀□;
不便检验□; 正常□

吊耳
破损□; 裂纹□; 锈蚀□; 不牢靠□; 正常□

直支臂、
支承铰
未设□; 破损□; 裂纹□; 锈蚀□; 缺乏养护□;
正常□

门槽
卡堵□; 气蚀□; 正常□

止水
反向□; 卷曲□; 脱落□; 凹陷□; 撕裂□;
封闭不严□; 正常□

行走支撑
运转不灵活□; 锈蚀□; 弯曲□; 正常□

开度指示器
未设□; 不清楚□; 不正确□; 正常□

工作桥
桥面破损□; 栏杆破损□; 裂缝□; 不均匀沉降□;
正常□

启闭机
启闭机房
未设□; 破损□; 裂缝□; 杂物堆积□; 正常□

防护罩
未设□; 锈蚀□; 破损□; 正常□

机体表面
不清洁□; 破损□; 锈蚀□; 正常□

传动装置
运转不灵活□; 工作不正常□; 有异常声响□;
正常□

零部件
缺损□; 裂纹□; 磨损□; 正常□

制动装置
未设□; 制动不可靠□; 正常□

连接件
连接不紧固□; 润滑异常□; 正常□

启闭方法
A.卷扬式: 断丝□; 磨损□; 锈蚀□; 变形□;
接头不牢□; 缺乏养护□; 启闭不灵活□; 正常□

B.液压式: 油量不足□; 油路不畅□; 渗油、 漏油□; 供、 排油管色标不清□; 管路敷设不牢靠□;
油质不合格□; 缺乏养护□; 启闭不灵活□; 正常□

C.螺杆式: 弯曲、 变形□; 腐蚀□; 锈蚀□;
缺乏养护□; 启闭不灵活□; 正常□

D.手拉葫芦式: 破损□; 锈蚀□; 启闭不灵活□;
缺乏养护□; 正常□

E.自动翻板式: 破损□; 锈蚀□; 启闭不灵活□;
缺乏养护□; 正常□

机电及防雷设施
供电系统
线路不正常□; 不能正常使用□;
配电柜内外不清洁、 干燥□; 强弱电管线未区分□;
有异味和声响□; 正常□

备用
发电机组
未设□; 不能正常运行□; 储油量不足□;
供油管路不通畅、 有渗漏□; 设备不清洁□;
线路不通畅□; 正常□

防雷设施
未设□; 避雷带锈蚀□; 接地不符合要求□;
高压避雷器表面有损坏、 放电现象□; 正常□

监控系统
计算机
监控系统
设备损坏□; 不能正常运行□; 通讯不通畅□; 不能遥测□; 遥测显示不正常□; 无报警信息□; 正常□

视频
监控系统
未设□; 设备损坏□; 不能正常运行□;
图像显示不清楚□; 有干扰、 抖动等□; 正常□

观察设施
水尺
上游: 未设□; 不规范□; 损坏□; 污损□; 正常□

下游: 未设□; 不规范□; 损坏□; 污损□; 正常□

扬压力
（测压管□
/渗压计□）
未设□; 不规范□; 损坏□; 未观察□; 正常□

沉降观察点
未设□; 不规范□; 损坏□; 未观察□; 正常□

水平位移
观察墩
未设□; 不规范□; 损坏□; 未观察□; 正常□

大事记

检验人员: ________________ 技术责任人:
表二
____________水闸水位、 流量观察统计表
年 第 页 共 页
序号
日期时间
天气
水闸水位（m）
闸门状态 （打勾）
流量(m3/s)
观察人 签 名
备注
月
日
时
分
上游
下游
1

开□/关□

2

开□/关□

3

开□/关□

4

开□/关□

5

开□/关□

6

开□/关□

7

开□/关□

8

开□/关□

9

开□/关□

10

开□/关□

11

开□/关□

12

开□/关□

13

开□/关□

14

开□/关□

15

开□/关□

16

开□/关□

17

开□/关□

18

开□/关□

19

开□/关□

20

开□/关□

21

开□/关□

22

开□/关□

23

开□/关□

24

开□/关□

25

开□/关□

26

开□/关□

27

开□/关□

28

开□/关□

29

开□/关□

30

开□/关□

（续上表）
序号
日期时间
天气
水闸水位（m）
闸门状态 （打勾）
流量(m3/s)
观察人 签 名
备注
月
日
时
分
上游
下游
31

开□/关□

32

开□/关□

33

开□/关□

34

开□/关□

35

开□/关□

36

开□/关□

37

开□/关□

38

开□/关□

39

开□/关□

40

开□/关□

41

开□/关□

42

开□/关□

43

开□/关□

44

开□/关□

45

开□/关□

46

开□/关□

47

开□/关□

48

开□/关□

49

开□/关□

50

开□/关□

51

开□/关□

52

开□/关□

53

开□/关□

54

开□/关□

55

开□/关□

56

开□/关□

57

开□/关□

58

开□/关□

59

开□/关□

60

开□/关□

61

开□/关□

62

开□/关□

63

开□/关□

64

开□/关□

表三
扬压力观察
1、 渗流压力（渗压计）观察统计表
年 第 页 共 页
测点编号: 最小读数k: （kPa/kHz2） 基准值F0: （kHz2）
观察日期
水闸水位（m）
观察及计算
观察人
校核人
备注
月
日
时间
上游
下游
F（kHz2）
F-F0
P（kPa）

注: 每张表格对应1个固定测点。
渗压计最小读数k由厂家所附卡片给出; 渗压计基准值F0为仪器安装时测出基准值。F为渗压计观察值, 渗透压力计算公式为:P=k（F-F0）
2、 渗流压力统计表
年 第 页 共 页 （单位: kPa）
统计日期
水闸水位(m)
渗压计测点编号
月
日
上游
下游

统计人: 校核人:
表四
水闸沉降、 水平位移观察
1、 水闸沉降观察统计表
年 第 页 共 页（单位: mm）
观察日期
历时
（天）
测点编号及其累积沉降量
月
日

全
年
统
计
各测点年总量

最大值: mm, 测点号: , 日期:
最小值: mm, 测点号: , 日期:
竖向位移量较差:
备注
1、 竖向位移正负号要求: 向下为正, 向上为负。
2、 年总量为代数和。
统计人: 校核人:
2、 水闸水平位移观察横向位移量统计表
年 第 页 共 页（单位: mm）
观察日期
历时
（天）
测点编号及其累积横向位移量
月
日

全
年
统
计
测点年总量

最大值: mm, 测点号: , 日期:
最小值: mm, 测点号: , 日期:
横向位移量较差:
备注
1、 横向位移正负号要求: 向下游为正, 向上游为负。
2、 年总量为代数和。
统计人: 校核人:
3、 水闸水平位移观察纵向位移量统计表
年 第 页 共 页（单位: mm）
观察日期
历时
（天）
测点编号及其累积纵向位移量
月
日

全
年
统
计
各测点年总量

最大值: mm, 测点号: , 日期:
最小值: mm, 测点号: , 日期:
纵向位移量较差:
备注
1、 纵向位移正负号要求: （面向下游）向左岸为正, 向右岸为负。
2、 年总量为代数和。
统计人: 校核人:
