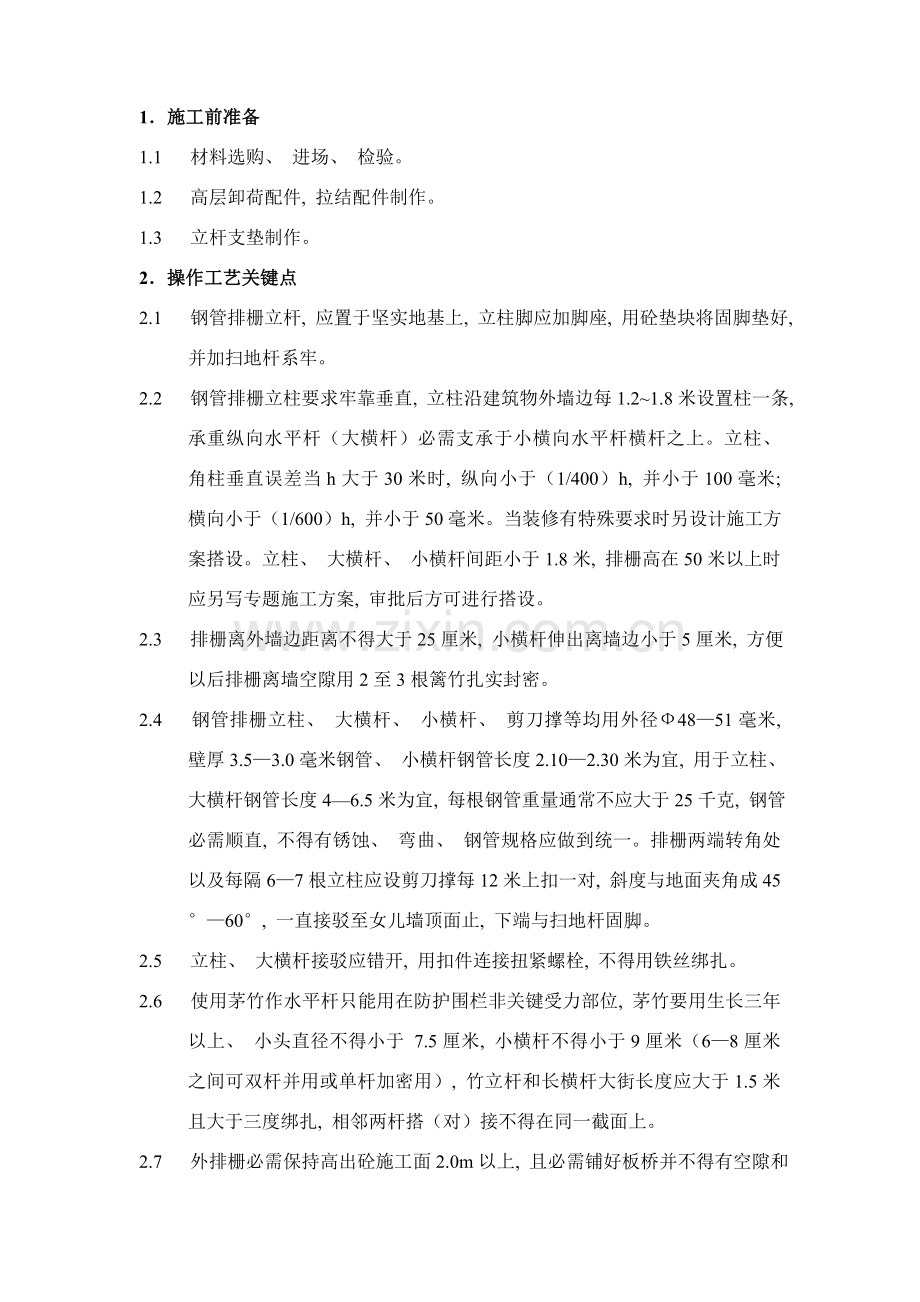

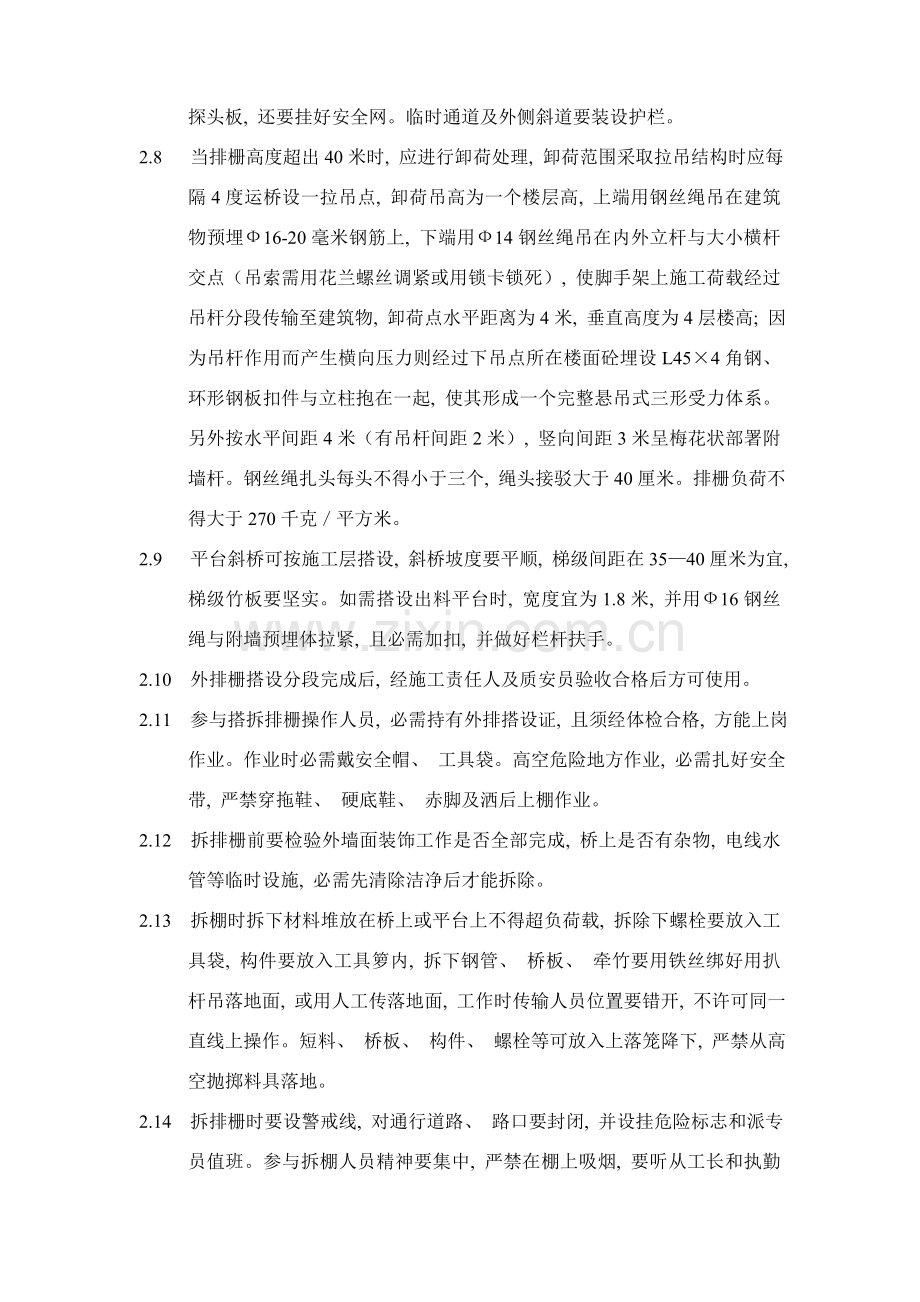

1施工前准备1.1 材料选购、 进场、 检验。1.2 高层卸荷配件, 拉结配件制作。1.3 立杆支垫制作。2操作工艺关键点2.1 钢管排栅立杆, 应置于坚实地基上, 立柱脚应加脚座, 用砼垫块将固脚垫好, 并加扫地杆系牢。2.2 钢管排栅立柱要求牢靠垂直, 立柱沿建筑物外墙边每1.21.8米设置柱一条, 承重纵向水平杆（大横杆）必需支承于小横向水平杆横杆之上。立柱、 角柱垂直误差当h大于30米时, 纵向小于（1/400）h, 并小于100毫米; 横向小于（1/600）h, 并小于50毫米。当装修有特殊要求时另设计施工方案搭设。立柱、 大横杆、 小横杆间距小于1.8米, 排栅高在50米以上时应另写专题施工方案, 审批后方可进行搭设。2.3 排栅离外墙边距离不得大于25厘米, 小横杆伸出离墙边小于5厘米, 方便以后排栅离墙空隙用2至3根篱竹扎实封密。2.4 钢管排栅立柱、 大横杆、 小横杆、 剪刀撑等均用外径4851毫米, 壁厚3.53.0毫米钢管、 小横杆钢管长度2.102.30米为宜, 用于立柱、 大横杆钢管长度46.5米为宜, 每根钢管重量通常不应大于25千克, 钢管必需顺直, 不得有锈蚀、 弯曲、 钢管规格应做到统一。排栅两端转角处以及每隔67根立柱应设剪刀撑每12米上扣一对, 斜度与地面夹角成4560, 一直接驳至女儿墙顶面止, 下端与扫地杆固脚。2.5 立柱、 大横杆接驳应错开, 用扣件连接扭紧螺栓, 不得用铁丝绑扎。2.6 使用茅竹作水平杆只能用在防护围栏非关键受力部位, 茅竹要用生长三年以上、 小头直径不得小于 7.5厘米, 小横杆不得小于9厘米（68厘米之间可双杆并用或单杆加密用）, 竹立杆和长横杆大街长度应大于1.5米且大于三度绑扎, 相邻两杆搭（对）接不得在同一截面上。2.7 外排栅必需保持高出砼施工面2.0m以上, 且必需铺好板桥并不得有空隙和探头板, 还要挂好安全网。临时通道及外侧斜道要装设护栏。2.8 当排栅高度超出40米时, 应进行卸荷处理, 卸荷范围采取拉吊结构时应每隔4度运桥设一拉吊点, 卸荷吊高为一个楼层高, 上端用钢丝绳吊在建筑物预埋16-20毫米钢筋上, 下端用14钢丝绳吊在内外立杆与大小横杆交点（吊索需用花兰螺丝调紧或用锁卡锁死）, 使脚手架上施工荷载经过吊杆分段传输至建筑物, 卸荷点水平距离为4米, 垂直高度为4层楼高; 因为吊杆作用而产生横向压力则经过下吊点所在楼面砼埋设L454角钢、 环形钢板扣件与立柱抱在一起, 使其形成一个完整悬吊式三形受力体系。另外按水平间距4米（有吊杆间距2米）, 竖向间距3米呈梅花状部署附墙杆。钢丝绳扎头每头不得小于三个, 绳头接驳大于40厘米。排栅负荷不得大于270千克平方米。2.9 平台斜桥可按施工层搭设, 斜桥坡度要平顺, 梯级间距在3540厘米为宜, 梯级竹板要坚实。如需搭设出料平台时, 宽度宜为1.8米, 并用16钢丝绳与附墙预埋体拉紧, 且必需加扣, 并做好栏杆扶手。2.10 外排栅搭设分段完成后, 经施工责任人及质安员验收合格后方可使用。2.11 参与搭拆排栅操作人员, 必需持有外排搭设证, 且须经体检合格, 方能上岗作业。作业时必需戴安全帽、 工具袋。高空危险地方作业, 必需扎好安全带, 严禁穿拖鞋、 硬底鞋、 赤脚及洒后上棚作业。2.12 拆排栅前要检验外墙面装饰工作是否全部完成, 桥上是否有杂物, 电线水管等临时设施, 必需先清除洁净后才能拆除。2.13 拆棚时拆下材料堆放在桥上或平台上不得超负荷载, 拆除下螺栓要放入工具袋, 构件要放入工具箩内, 拆下钢管 桥板、 牵竹要用铁丝绑好用扒杆吊落地面, 或用人工传落地面, 工作时传输人员位置要错开, 不许可同一直线上操作。短料、 桥板、 构件、 螺栓等可放入上落笼降下, 严禁从高空抛掷料具落地。2.14 拆排栅时要设警戒线, 对通行道路、 路口要封闭, 并设挂危险标志和派专员值班。参与拆棚人员精神要集中, 严禁在棚上吸烟, 要听从工长和执勤人员指挥。2.15 拆卸排栅应按“先装者后拆, 后装者先拆”次序拆除, 一步一清, 不准上下同时作业。2.16 钢管架与输电线距离应符合JGJ4688施工现场用电安全技术规范要求。钢架高于周围防雷装置时应加设防雷装置。钢管及扣件必需有出厂合格证。2.17 本文无要求者, 按(80)国家建安工人操作规程和JGJ8091建筑施工高处作业安全技术规范实施。2.18 其她材料必需按下列要求要求实施: 1620毫米吊环采取甲类3号沸腾钢材料。 花篮螺栓采取CC型或CO型。 脚手架吊拉及附墙连杆详见后附图。（连墙杆及拉吊作法亦可依据实际经验另行设计）。3本卡无要求者按相关施工验收规范和JGJ59-99建筑施工安全检验标准实施。4本工程项目特殊要求: 脚手架吊拉示意图
