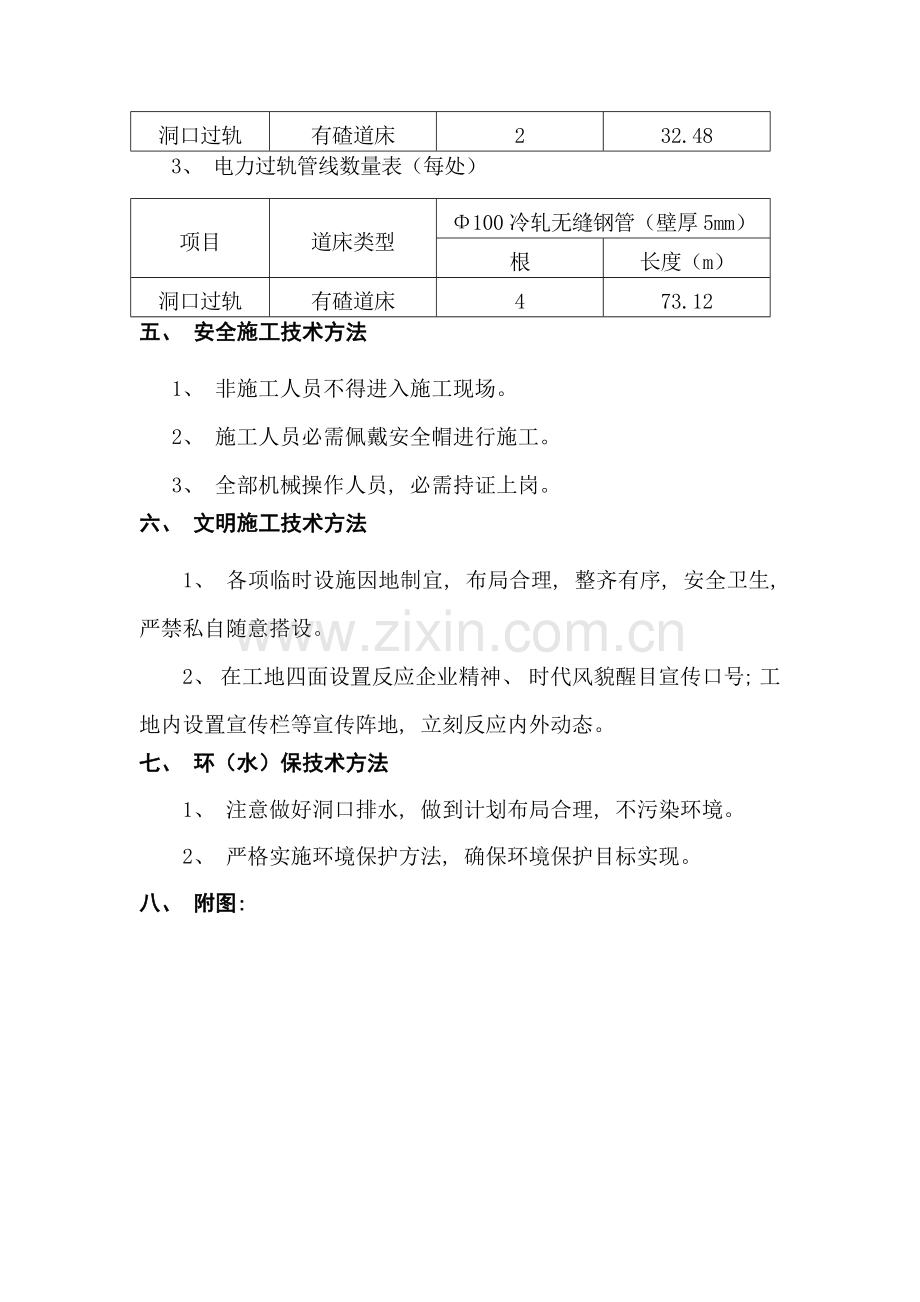

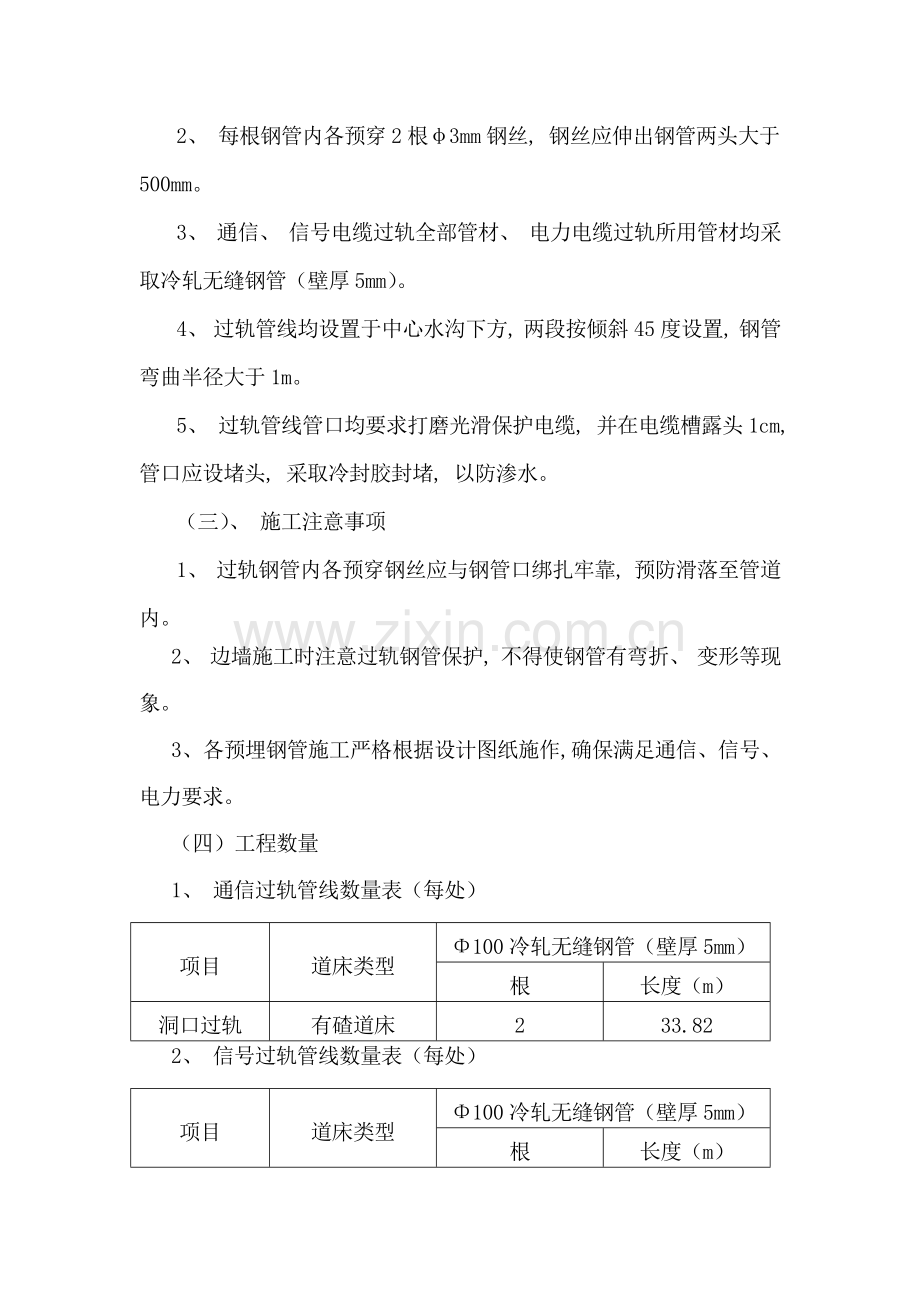

隧道过轨钢管整改方案一、 适用范围云桂铁路云南段七标隧道洞口段过轨钢管施工。二、 编制依据及设计情况（1）大菠萝黑2号隧道设计图（2）时速250公里铁路隧道防排水设计及辅助洞室图图号: 云桂隧参09三、 施工条件及施工准备工作施工前组织技术人员认真学习实施性施工组织设计, 审核设计图纸, 熟悉规范和技术标准, 制订安全环境保护方法等。对班组作业人员进行岗前培训及技术交底。 材料准备: 100冷轧无缝钢管284m, 3mm钢丝570m。设备准备: 空压机1台 , 风镐2台, 出渣车1辆, 装载机1台, 挖机1台, 切割机1台, 电焊机1台, 铁锹4把。人员准备: 技术员2人, 施工人员7人, 安全员1人, 电工1人。 四、 施工方案及施工工艺（一）、 部署形式为满足电力、 通信、 信号等要求, 大菠萝黑2号隧道进、 出口洞内均于距洞口里程2m处设通信、 信号过轨管2根, 于进、 出口处进入隧道5m处设置8根电力过轨钢管。 （二）、 施工要求1、 钢管拐弯处连接应光滑平顺。2、 每根钢管内各预穿2根3mm钢丝, 钢丝应伸出钢管两头大于500mm。3、 通信、 信号电缆过轨全部管材、 电力电缆过轨所用管材均采取冷轧无缝钢管（壁厚5mm）。4、 过轨管线均设置于中心水沟下方, 两段按倾斜45度设置, 钢管弯曲半径大于1m。5、 过轨管线管口均要求打磨光滑保护电缆, 并在电缆槽露头1cm, 管口应设堵头, 采取冷封胶封堵, 以防渗水。（三）、 施工注意事项1、 过轨钢管内各预穿钢丝应与钢管口绑扎牢靠, 预防滑落至管道内。2、 边墙施工时注意过轨钢管保护, 不得使钢管有弯折、 变形等现象。3、 各预埋钢管施工严格根据设计图纸施作, 确保满足通信、 信号、 电力要求。（四）工程数量1、 通信过轨管线数量表（每处）项目道床类型100冷轧无缝钢管（壁厚5mm）根长度（m）洞口过轨有碴道床233.822、 信号过轨管线数量表（每处）项目道床类型100冷轧无缝钢管（壁厚5mm）根长度（m）洞口过轨有碴道床232.483、 电力过轨管线数量表（每处）项目道床类型100冷轧无缝钢管（壁厚5mm）根长度（m）洞口过轨有碴道床473.12五、 安全施工技术方法1、 非施工人员不得进入施工现场。2、 施工人员必需佩戴安全帽进行施工。3、 全部机械操作人员, 必需持证上岗。六、 文明施工技术方法1、 各项临时设施因地制宜, 布局合理, 整齐有序, 安全卫生, 严禁私自随意搭设。2、 在工地四面设置反应企业精神、 时代风貌醒目宣传口号; 工地内设置宣传栏等宣传阵地, 立刻反应内外动态。 七、 环（水）保技术方法1、 注意做好洞口排水, 做到计划布局合理, 不污染环境。2、 严格实施环境保护方法, 确保环境保护目标实现。八、 附图: 隧道洞口过轨钢管预埋平面图、 断面图
