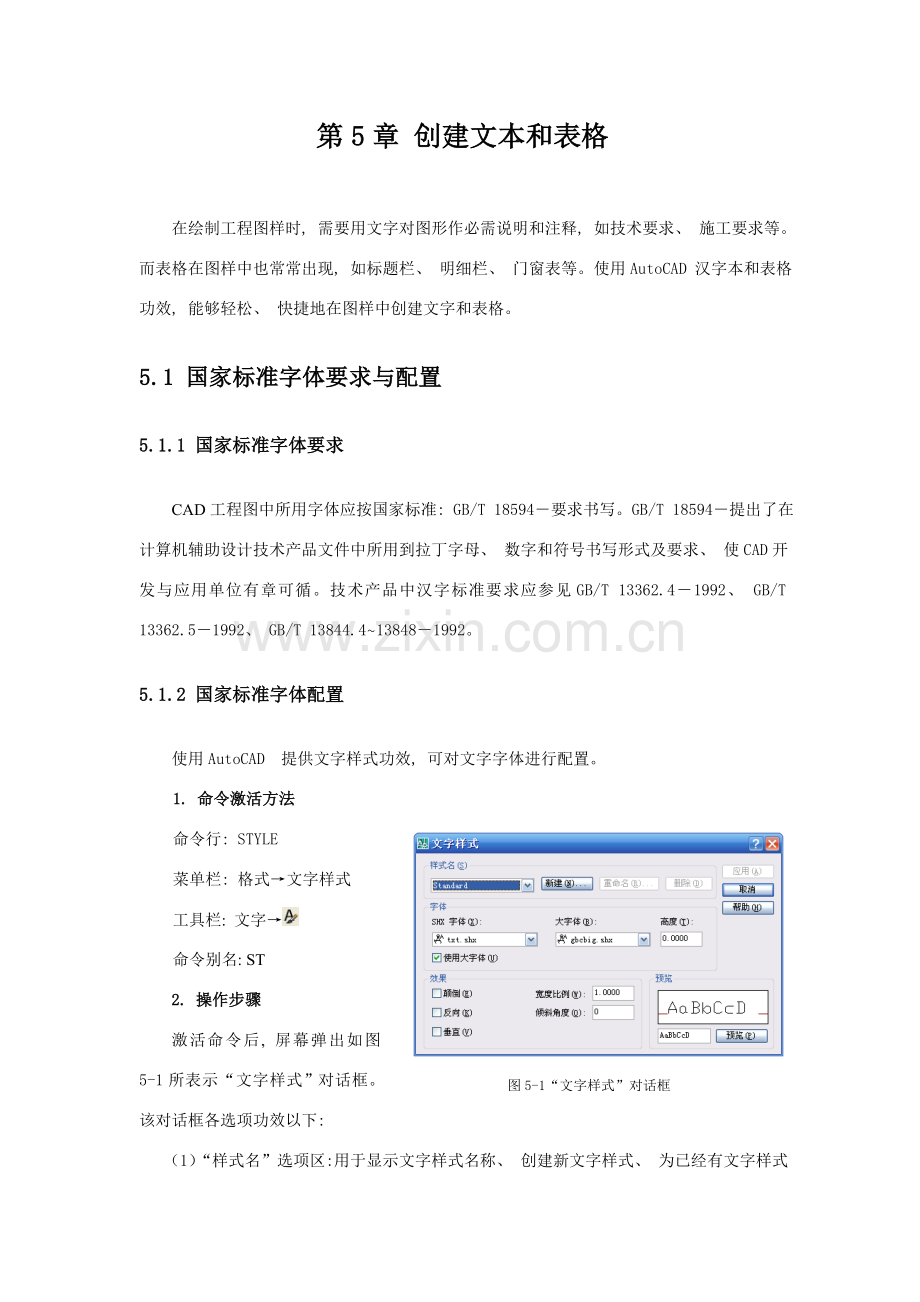

第5章 创建文本和表格

在绘制工程图样时, 需要用文字对图形作必需说明和注释, 如技术要求、 施工要求等。而表格在图样中也常常出现, 如标题栏、 明细栏、 门窗表等。使用AutoCAD 汉字本和表格功效, 能够轻松、 快捷地在图样中创建文字和表格。

5.1 国家标准字体要求与配置

5.1.1 国家标准字体要求

CAD工程图中所用字体应按国家标准: GB/T 18594―要求书写。GB/T 18594―提出了在计算机辅助设计技术产品文件中所用到拉丁字母、 数字和符号书写形式及要求、 使CAD开发与应用单位有章可循。技术产品中汉字标准要求应参见GB/T 13362.4―1992、 GB/T 13362.5―1992、 GB/T 13844.4~13848―1992。

5.1.2 国家标准字体配置

使用AutoCAD 提供文字样式功效, 可对文字字体进行配置。
1. 命令激活方法

图5-1“文字样式”对话框

命令行: STYLE
菜单栏: 格式→文字样式
工具栏: 文字→
命令别名: ST
2. 操作步骤
激活命令后, 屏幕弹出如图5-1所表示“文字样式”对话框。该对话框各选项功效以下:
（1）“样式名”选项区: 用于显示文字样式名称、 创建新文字样式、 为已经有文字样式命名以及删除文字样式。

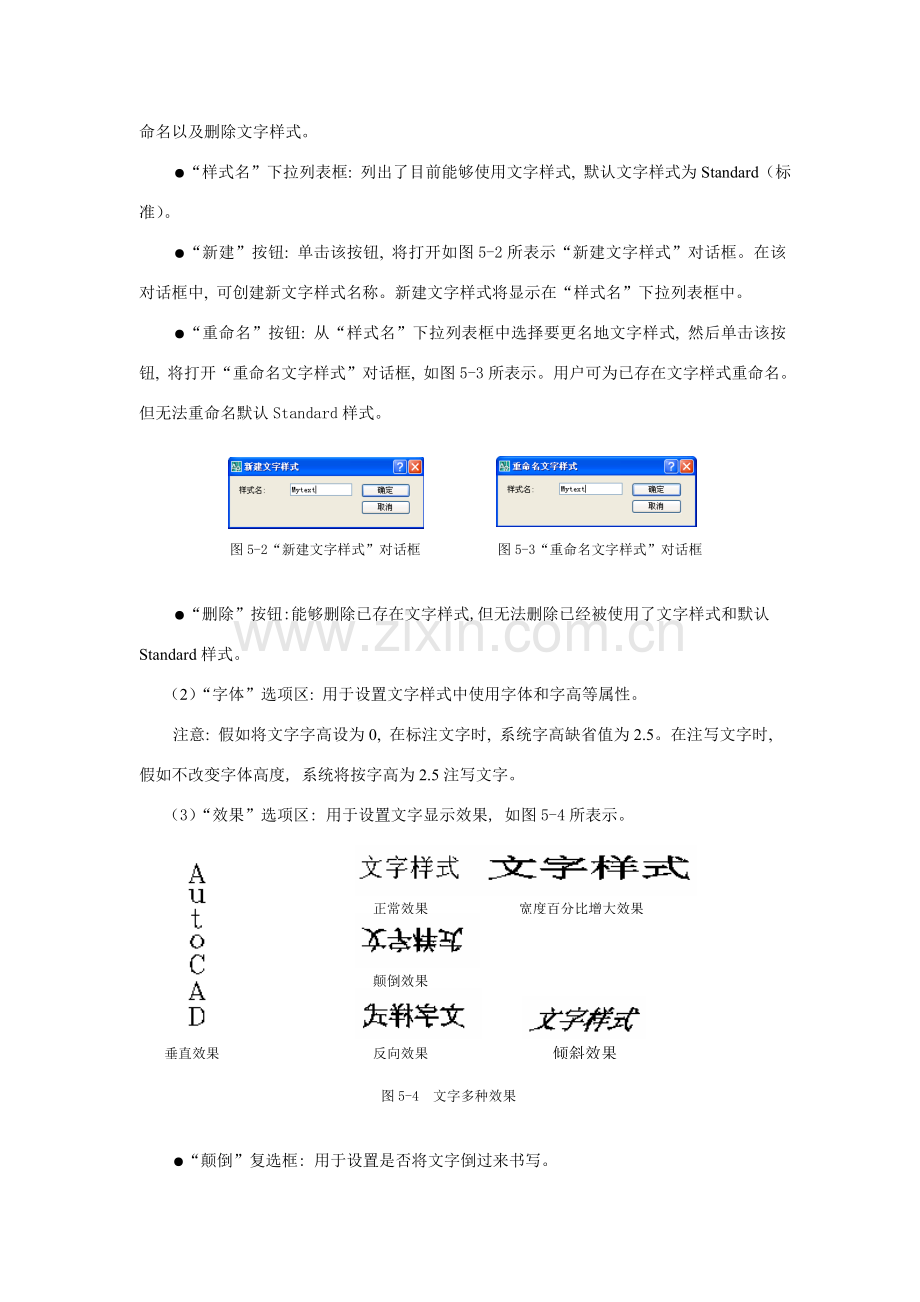

●“样式名”下拉列表框: 列出了目前能够使用文字样式, 默认文字样式为Standard（标准）。
●“新建”按钮: 单击该按钮, 将打开如图5-2所表示“新建文字样式”对话框。在该对话框中, 可创建新文字样式名称。新建文字样式将显示在“样式名”下拉列表框中。
●“重命名”按钮: 从“样式名”下拉列表框中选择要更名地文字样式, 然后单击该按钮, 将打开“重命名文字样式”对话框, 如图5-3所表示。用户可为已存在文字样式重命名。但无法重命名默认Standard样式。

图5-2“新建文字样式”对话框 图5-3“重命名文字样式”对话框

●“删除”按钮: 能够删除已存在文字样式, 但无法删除已经被使用了文字样式和默认Standard样式。
（2）“字体”选项区: 用于设置文字样式中使用字体和字高等属性。
注意: 假如将文字字高设为0, 在标注文字时, 系统字高缺省值为2.5。在注写文字时, 假如不改变字体高度, 系统将按字高为2.5注写文字。
（3）“效果”选项区: 用于设置文字显示效果, 如图5-4所表示。
垂直效果
宽度百分比增大效果
倾斜效果
反向效果
颠倒效果
正常效果

图5-4 文字多种效果

●“颠倒”复选框: 用于设置是否将文字倒过来书写。
●“反向”复选框: 用于设置是否将文字反向书写。
●“垂直”复选框: 用于设置是否将文字垂直书写, 但垂直效果对汉字字体无效。
●“宽度百分比”文本框: 用于设置文字字符高度和宽度之比。
●“倾斜角度”文本框: 用于设置文字倾斜角度。

（4）“预览”选项区: 能够预览所选择或所设置文字样式效果。
设置完文字样式后, 单击“应用”按钮即可应用文字样式。然后单击“关闭”按钮, 关闭“文字样式”对话框。

5.2 文本标注

文本标注分单行文本标注和多行文本标注。单行文本标注, 关键用来创建文字内容比较简短文字, 但每一行都是一个文字对象, 能够进行单独编辑。多行文本标注, 关键用来创建两行以上文字（如图样中技术要求）, AutoCAD把它们作为一个整体处理。

5.2.1 注写单行文字

1. 命令激活方法
命令行: DTEXT
菜单栏: 绘图→文字→单行文字
工具栏: 文字→
命令别名: DT
2. 操作步骤
命令激活后, 命令行提醒以下:
目前文字样式: Standard 目前文字高度: 2.5000
指定文字起点或[对正(J)／样式(S)]:
提醒中第一行说明是目前文字标注设置, 默认是上次标注时采取文字样式设置。
提醒中第二行各选项功效以下:
●“指定文字起点”:用于确定文字行位置。默认情况下, 以单行文字行基线起点来创建文字。
●“对正(J)”: 用于设置文字排列方法。提醒信息后输入J↙, 命令行显示以下提醒信息:
输入对正选项[对齐(A)／调整(F)／中心(C)／中间(M)／右(R)／左上(TL／中上(TC)／右上(TR)／左中（ML）／正中（MC)／右中(MR)／左下(BL)／中下(BC), 右下(BR)]<左上(TL)>:
此提醒中各选项功效以下:
① 对齐(A): 用文字行基线始点与终点来控制文本排列方法。
② 调整(F): 要求用户指定文字行基线始点、 终点位置以及文字字高。
③ 中心(C): 要求用户指定文字行基线中点、 文字高度、 文字旋转角度。
④ 中间(M): 此选项要求确定一点, 作为文字行中间点, 即以该点作为文字行在水平、 垂直方向上中点。
⑤ 其她选项汉字字对正方法, 显示效果如图5-5所表示。
●“样式(S)”: 用于设置目前使用文字样式。选择该选项时, 命令行显示以下提醒信息:
输入样式名或[? ]<Mtext>:
用户能够直接输入文字样式名称。若输入“? ”, 则在“AutoCAD文本窗口”中显示目前图形中已经有文字样式。
另外, 在实际设计绘图中, 往往需要标注部分特殊字符。比如, 在文字上划线、

M（中间）
BC（中下）
（中心）
BR（右下）
R（右）
MR（右中）
TR（右上）
TL（中上）
MC（正中）
BL（左下）
ML（左中）
（默认设置, L左）
TL（左上）

图5-5 文字对正方法

下划线、 直径符号等。这些特殊字符不能从键盘上直接输入, 为此AutoCAD提供了对应控制符, 以实现这些标注要求。AutoCAD控制符通常由两个百分号(％％)和一个字母组成, 常见控制符如表5-1所表示。

表5-1 AutoCAD常见标注控制符
控制符
功效
样例
%%O
打开或关闭文字上划线

%%U
打开或关闭文字下划线
AutoCAD
%%D
标注度(º)符号
90º
%%P
标注正负公差(±)符号
135±0.027
%%C
标注直径(∅)符号
∅50

在“输入文字: ”提醒下, 输入控制符时, 这些控制符也临时显示在屏幕上, 当结束文本创建命令时, 控制符将从屏幕上消失, 转换成对应特殊符号。
例5-1创建如图5-6所表示单行文字。
图5-6 使用控制符创建单行文字

（1）选择“绘图→文字→单行文字”命令, 此时在命令行中将显示目前文字样式, 目前文字高度。
（2）在命令行“指定文字起点或[对正(J)／样式(S)]: ”提醒下, 在绘图窗口中合适位置单击鼠标左键, 确定文字起点。
（3）在命令行“指定文字旋转角度<O>: ”提醒下, 按Enter键, 指定文字行旋转角度为0º。
（4）在命令行“输入文字: ”提醒下, 输入“内孔%%U直径%%U为%%C10%%P0.01”, 然后按Enter键结束DTEXT命令, 结果如图5-6所表示。

5.2.2 注写多行文字

1. 命令激活方法
命令行: MTEXT
菜单栏: 绘图→文字→多行文字
工具栏: 文字→
命令别名: T
2. 操作步骤
激活命令后, 命令行提醒以下:
指定第一角点:（输入第一角点）↙
指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)]:（输入对角点）↙

图5-7 “文字格式”工具栏

图5-6 使用控制符创建单行文字

上述命令实施后, 在绘图窗口中指定了一个用来放置多行文字矩形区域, 此时, 系统打开如图5-7所表示“文字格式”工具栏和文字输入窗口。
在文字格式工具栏中, 能够设置文字样式, 选择需要字体, 确定字高度等内容。
在文字输入窗口中, 能够直接输入多行文字; 也能够在文字输入窗口中单击鼠标右键, 从弹出快捷菜单中选择“输入文字”命令, 将已经在其她文字编辑器中创建文字内容直接导入到目前图形中。

图5-8 多行文字输入

图5-6 使用控制符创建单行文字

如图5-8为多行文字输入样例。

5.3 文本编辑

创建了文本以后, 能够依据需要对文本进行编辑, 编辑包含修改文本内容和文本特征两个方面。

5.3.1 编辑文本内容
1. 命令方法
命令行: DDEDIT
菜单栏: 修改→对象→文字→编辑
工具栏: 文字→
2. 操作步骤
激活命令后, 命令行提醒以下:
选择注释对象或 [放弃(U)]:(选择要编辑文本对象或取消)
选择文本对象若是单行文本, 则直接进入文本编辑状态即可编辑文本内容; 若是多行文本, 则弹出“文字格式”工具栏, 如图5-7所表示, 利用该工具栏能够编辑文本内容和文本特征。

图5-9 “对象特征”对话框

图5-6 使用控制符创建单行文字

5.3.2 编辑文本特征

1. 命令方法
命令行: PROPERTIES
菜单栏: 修改→特征
工具栏: 标准→
2. 操作步骤
单击特征图标, 弹出如图5-9所表示对话框, 选择要修改文本后, 在对话框中会看到要修改文本特征, 包含文本内容、 样式、 高度、 旋转角度等特征。能够在特征对话框中对这些特征进行修改。

5.4 创建表格
使用AutoCAD 提供“表格”功效, 能够创建表格, 还能够从Microsoft Excel中直接复制表格, 并将其作为AutoCAD 表格对象粘贴到图形中。另外, 还能够输出AutoCAD表格数据, 以供Microsoft Excel或其她应用程序使用。

5.4.1 设置表格样式

1.命令激活方法
命令行: TABLESTYLE
菜单栏: 格式→表格样式
工具栏:样式→
2.操作步骤
激活命令后, 将打开如图5-10所表示“表格样式”对话框。单击“新建”按钮, 打开如图5-11所表示“创建新表格样式”对话框。

图5-10 “表格样式”对话框

图5-6 使用控制符创建单行文字

图5-11 “创建新表格样式”对话框

图5-6 使用控制符创建单行文字

图5-12 “新建表格样式”对话框
在“新样式名”文本框中输入新表格样式名, 在“基础样式”下拉列表中选择默认表格样式、 标准或者任何已经创建样式, 新样式将在该样式基础上进行修改, 然后单击“继续”按钮, 将打开如图5-12所表示“新建表格样式”对话框。经过它能够指定表格格式、 表格方向、 边框特征和文本样式等内容。其中“数据”选项卡如图5-12所表示, “列标题”选项卡和“标题”选项卡同“数据”选项卡内容基础相同, 此处仅以“数据”选项卡为例来介绍其中各选项含义。

（1）“单元特征”选项区
●“文字样式”下拉列表框: 从下拉列表框中选择已设置好文字样式, 也可单击按钮, 重新设置文字样式。
●“文字高度”文本框: 设置文字高度, 默认为4.5mm。
●“文字颜色”、 “填充颜色”、 “对齐”下拉列表框: 分别用来设置文字颜色、 表格背景填充颜色及表格汉字字对齐方法。
（2）“边框特征”选项区: 5个边框设置按钮, 用来控制表格边框是否存在。
（3）“基础”选项区: 用来控制表格方向。
（4）“单元边距”选项区: 设置表格单元内容距边线水平和垂直距离。
注意: 在“列标题”和“标题”选项卡中, 只有选中“包含页眉行”或“包含标题”复选框时, 才能够设置单元特征和边框特征。

5.4.2 创建表格

图5-13“插入表格”对话框
在图样中插入表格。
1.命令激活方法
命令行: TABLE
菜单栏: 绘图→表格
工具栏:样式→
2.操作步骤
激活命令后, 将打开“插入表格”对话框, 如图5-13所表示。各选项功效以下:
●“表格样式设置”选项区: 能够从“表格样式名称”下拉列表框中选择表格样式, 或单击其后按钮, 打开“表格样式”对话框, 创建新表格样式。
●“插入方法”选项区: 选择“指定插入点”单选按钮, 能够在绘图窗口中某点插入固定大小表格; 选择“指定窗口”单选按钮, 能够在绘图窗口中经过拖动表格边框来创建任意大小表格。
●“列和行设置”选项区: 能够经过改变“列”、 “列宽”、 “数据行”和“行高”文本框中数值来调整表格外观大小。

5.4.3 编辑表格

使用表格快捷菜单能够编辑表格和表格单元。
1. 编辑表格
当选中整个表格时, 单击鼠标右键, 弹出快捷菜单如图5-14所表示, 从中能够选择对表格进行剪切、 复制、 删除、 移动、 缩放和旋转等简单操作, 还能够均匀调整表格行、 列大小, 删除全部特征替换。当选择“输出”命令时, 还能够打开“输出数据”对话框, 以.csv格式输出表格中数据。
当选中表格后, 在表格四面、 标题行上将显示很多夹点, 也能够经过拖动这些夹点来编辑表格。
2. 编辑表格单元
当选中表格单元时, 单击鼠标右键, 弹出快捷菜单如图5-15所表示。使用它能够编辑表格单元, 其关键命令选项功效以下:
●“单元对齐”: 在该命令子菜单中能够选择表格单元对齐方法, 如左上、 左中、 左下等。
●“单元边框”: 选择该命令将打开“单元边框特征”对话框, 能够设置单元格边框线宽、 颜色等特征, 如图5-16所表示。
●“匹配单元”命令: 用目前选中表格单元格式匹配其她表格单元, 此时鼠标指针变为刷子形状, 单击目标对象即可进行匹配。
●“插入块”: 单击将打开“在表格单元中插入块”对话框。能够从中选择插入到表格中块, 并设置块在表格单元中对齐方法、 百分比和旋转角度等特征, 如图5-17所表示。
● “合并单元”: 当选中多个连续表格单元后, 使用该子菜单中命令, 能够全部、 按列或按行合并表格单元。

图5-14 选中整个表格时快捷菜单 图5-15 选中表格单元时快捷菜单

图5-16 单元边框特征”对话框 图5-17 在表格单元中插入块”对话框

5.5 习题

1．在AutoCAD 中, 怎样注写单行文字？
2．在AutoCAD 中, 怎样创建、 编辑多行文字？
3．DTEXT、 MTEXT命令各有哪些优点？

4. 创建以下所表示标题栏。其中字体采取仿宋_GB2312, 字高用户自定。

第6章 图案填充

图案填充是使用一个图案来填充某一区域。在工程图样中, 可用填充图案表示一个剖切区域, 也能够使用不一样填充图案来表示不一样零件或材料。

6.1图案填充概念

图案填充是在一个封闭区域内进行, 围成填充区域边界叫填充边界, 边界需是直线、 结构线、 多义线、 样条曲线、 圆、 圆弧、 椭圆、 椭圆弧等实体或这些实体组成块。所需填充图案可在图案填充对话框中查找, 也能够自定义填充图案。
如图6-1为图案填充样例。

图6-1 图案填充样例
6.2图案填充

6.2.1 图案填充

1. 命令激活方法
命令行: BHATCH
菜单栏: 绘图→图案填充
工具栏: 绘图→
命令别名: BH
2．操作步骤
（1）激活命令。
（2）弹出“图案填充和渐变色”对话框, 如图6-2所表示。在“类型和图案”选项区内, 单击“图案”右面按钮, 弹出如图6-3所表示“填充图案选项板”对话框, 在该对话框中选择所需剖面线图案“ANSI31”, 单击“确定”按钮, 返回“图案填充和渐变色”对话框, 在“角度和百分比”选项区内设置角度和百分比数值。
（3）单击“边界”选项区中“拾取点”按钮, 返回绘图区域, 单击填充区域内任意一点, 如图6-4(a)所表示, 回车。返回“图案填充和渐变色”对话框, 单击“确定”按钮, 返回绘图区, 剖面线绘制如图6-4(b)。

图6-2“图案填充和渐变色”对话框

图6-3“填充图案选项板”对话框

(a) (b)
图6-4以拾取点方法填充图案

3．“图案填充和渐变色”对话框内容
（1）“图案填充”选项卡, 如图6-2所表示。
各选项区功效以下:
①“类型和图案”选项区
●“类型”: 提供三种图案类型, 预定义、 用户定义、 自定义。预定义是用AutoCAD标准图案文件（ACAD.pat和ACADISO.pat文件）中图案填充。用户定义是用户临时定义简单填充图案。自定义是表示使用用户定制图案文件中图案。
●“图案”: 选择填充图案样式。单击按钮可弹出“填充图案选项板”对话框, 如图6-3所表示, 其中有“ANSI”、 “ISO”、 “其她预定义”和“自定义”四个选项卡, 可从其中选择任意一个预定义图案。
②“角度和百分比”选项区
●“角度”: 设置图案填充倾斜角度, 该角度值是填充图案相对于目前坐标系X轴转角。
●“百分比”: 设置填充图案百分比值, 它表示是填充图案线形之间疏密程度。
●“双向”: 使用用户定义图案时, 选择该选项将绘制第二组直线, 这些直线相对于初始直线成90º角, 从而组成交叉填充。AutoCAD将该信息存放在HPDOUBLE系统变量中。只有在“类型”选项中选择了“用户定义”时, 该选项才可用。
●“ISO笔宽”: 适适用于ISO相关笔宽绘制填充图案, 该选项仅在预定义ISO模式中被选择。
③“图案填充原点”选项区
●“使用目前原点”: 能够使用目前UCS原点作为图案填充原点。
●“指定原点”: 能够经过指定点作为图案填充原点。
④“边界”选项区
●“添加: 拾取点”: 用选点方法定义填充边界。单击该按钮返回绘图区, 可连续选择填充图案区域, 单击鼠标右键结束拾取。
●“添加: 选择对象”: 单击该按钮返回绘图区, 能够连续选择图案填充封闭对象, 单击鼠标右键结束拾取。注意所拾取对象必需形成一个封闭图形, 不然会出现不一样填充效果。
●“删除边界”: 在绘图区拾取图案填充边界返回“图案填充和渐变色”对话框时, “删除边界”按钮由灰色变为亮色（可操作）, 点击此按钮返回绘图区, 边界图线不再以高亮显示。
●“查看选择集”: 亮显所确定填充边界。
⑤“选项”选项区:
●“关联”: 该选项用于控制填充图案与边界是否含相关联性。当不选定关联前按钮时, 按钮状态为, 当边界发生改变时, 填充图案将不随新边界发生改变, 如图6-5（a）, 拉伸图形右侧边界, 填充图案不随边界拉伸而发生改变。当选定关联前按钮时, 按钮状态为, 当边界发生改变时, 填充图案将随新边界发生改变, 如图6-5（b）, 拉伸图形右侧边界, 填充图案随边界拉伸而发生改变。

(a) 不含相关联图案填充

(b) 含相关联图案填充

图6-5 关联和非关联填充

图6-6 “边界定义错误”对话框
●“继承特征”: 是将填充图案设置, 如图案类型、 角度、 百分比等特征, 从一个已经存在填充图案中应用到另一个要填充边界上。
注意: 点选填充区域必需是封闭区域, 不然会出现图6-6对话框, 警告未找到有效边界, 当区域不封闭时, 填充范围为无穷大, 无法填充。所以绘图时尽可能利用捕捉按钮, 以确保图形线段之间首尾相接成一封闭图形。
（2）“渐变色”选项卡
“渐变色”选项卡为填充区域选择填充图案是渐变颜色。此部分内容读者自行学习。

6.2.2 设置孤岛
在进行图案填充时, 通常将位于一个已定义好填充区域内封闭区域称为孤岛。单击“图案填充和渐变色”对话框右下角按钮, 将显示更多选项, 能够对孤岛和边界进行设置, 如图6-7所表示。
在“孤岛”选项区中, 选中“孤岛检测”复选框, 能够指定在最外层边界内填充对象方法, 包含“一般”、 “外部”和“忽略”3种填充方法, 效果如图6-8所表示。
●“一般”方法: 从外部向里填充图案, 如碰到内部孤岛, 则断开填充直到碰到下一个内部孤岛时才再次填充。
●“外部”方法: 只在最外层区域内进行图案填充。

图6-7 展开“图案填充和渐变色”对话框
●“忽略”方法: 忽略边界内对象, 在整个区域内进行图案填充。

(a)“一般” (b)“外部” (c)“忽略”
图6-8 孤岛三种填充效果

注意: 以“一般”方法和“外部”方法填充时, 假如填充边界内有诸如文本、 属性等对象, AutoCAD能自动地识别它们, 图案填充时在这些对象处会自动断开, 就像用一个比它们略大看不见框保护起来一样, 以使这些对象愈加清楚, 如图6-9（a）所表示。假如选择“忽略”方法填充时, 图案填充将不会被中止, 如图6-9（b）所表示。

(a) (b)
图6-9 包含文本对象时图案填充

6.2.3 编辑图案填充

“编辑图案填充”命令可修改已填充图案类型、 图案、 角度、 百分比等特征。
1. 命令激活方法:
命令行: HATCHEDIT
菜单栏: 修改→对象→图案填充

(a) 图案样式编辑前 (b) 图案样式编辑后
图6-10 编辑填充图案
工具栏: 修改II→
命令别名: HE
2．操作步骤
用“编辑图案填充”命令将如图6-10(a)图案样式编辑为图6-10(b)图案样式。
（1）激活命令后, 命令行提醒“选择图案填充”对象, 此时选择如图6-10（a）所表示剖面线, 弹出“图案填充编辑”对话框。
（2）修改该对话框中参数设置, 将“角度”改变为90, 将“百分比”改变为1.5, 单击“确定”按钮, 剖面图案改变如图6-10（b）所表示。
注意: 在要修改填充图案上双击鼠标, 也将弹出“图案填充编辑”对话框, 此时可对填充图案进行修改。
