ZN弱电智能化竣工验收资料全样本.doc

WORD格式可编辑
性质
编号

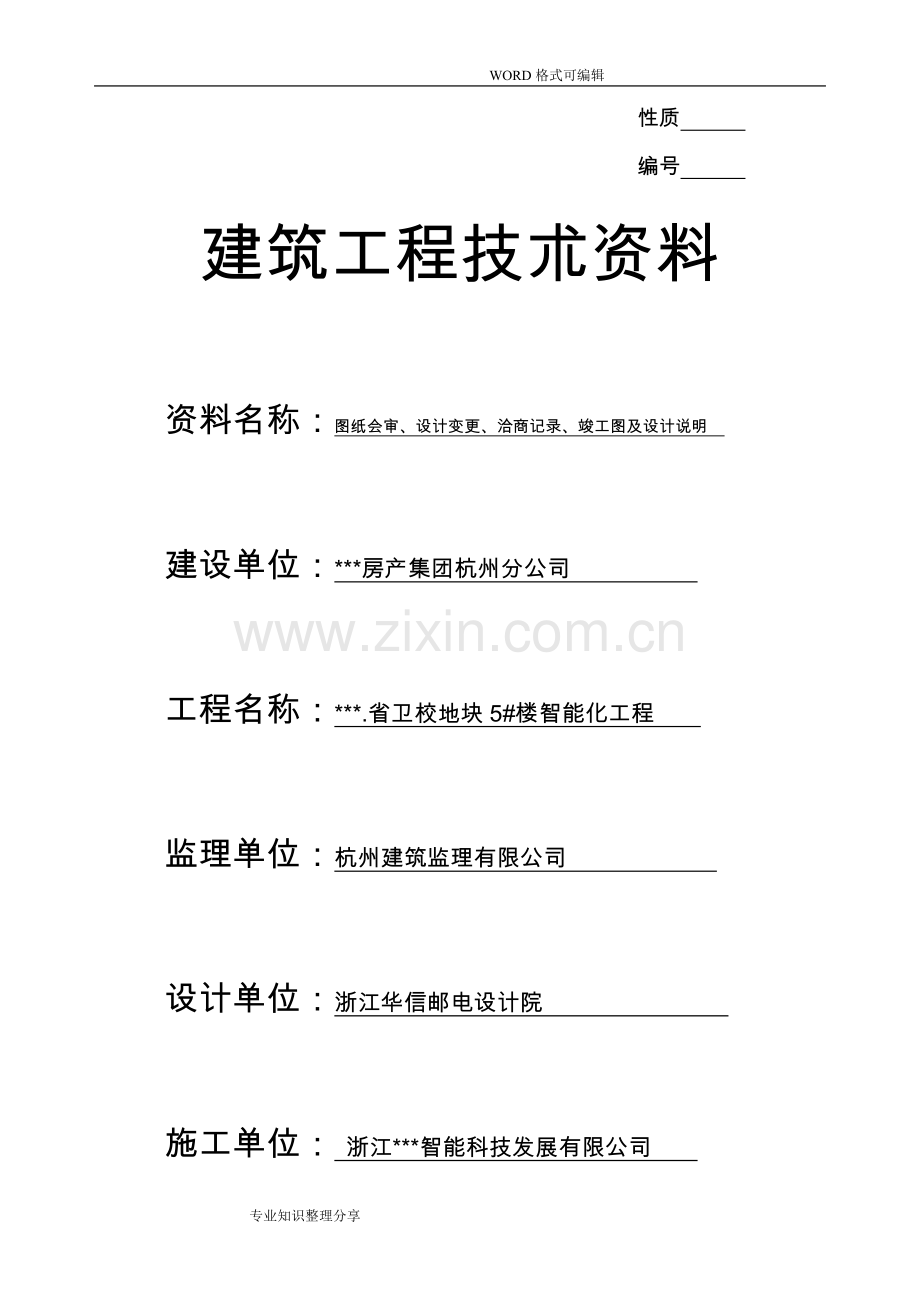

建筑工程技朮资料

资料名称：图纸会审、设计变更、洽商记录、竣工图及设计说明

建设单位：***房产集团杭州分公司

工程名称：***.省卫校地块5#楼智能化工程

监理单位：杭州建筑监理有限公司

设计单位：浙江华信邮电设计院

施工单位： 浙江***智能科技发展有限公司

年 月 日

图纸会审纪要
编号No：
单位(子单位)工程名称

分部(分项)工程名称
智能化
施工图号

内容：

施工单位(公章)： 建设（监理）单位（公章）

****年**月*日

洽 商 记 录
通10 编号No：
单位(子单位)工程名称

施工日期

分项工程名称

施工图号

监理（建设）单位：

（公章）
监理工程师：

（建设单位代表）：

年 月 日

施工单位：

班组长：
（公章）
施工员：

质检员：

年 月 日

工程材料/构配件/设备报审表
工程名称：***. 省卫校地块5#工程 编号：A10_ 智电001

致： 杭州市建筑工程监理有限公司 （监理单位）
我方于 2007 年 1 月 11 日进场的工程材料/构配件/设备数量如下（见附件）。现将质量证明文件及自检结果报上，拟用于下述部位：
***.省卫校地块5#工程 ，
请予以审核。
附件： 1、数量清单： 1 份
2、质量证明文件： 1 份
3、自检结果：合格
注：合格证原件存放于本公司

承包单位（章）
项目经理 郭海庆
日 期 2007/1/11

复查意见：
经检查上述工程□材料□构配件□设备，□符合□不符合设计文件和规范要求，□准许□不准许进场，□同意□不同意使用于拟定部位。

项目监理机构
总/专业监理工程师
日 期

本表一式三份，经监理机构审核后，建设单位、监理单位、承包单位各存一份）
位各存一份）

材料/构配件/设备数量清单及自检结果
编号：智电材001
工程名称
***. 省卫生学校地块5号楼
分部（分项）工程名称
智能建筑
序号
材料/构配件设备名称
规格型号
单位
数量
生产厂家
合格证编号
施工单位自检结果
1
焊接钢管
20
米
600
杭州天一钢管有限公司
合格证
合格
2
/
/
/
/
/
/
/

备注：
施工单位： 项目技术负责人 施工员

材料员： 2007 年01月10日

智能化工程管线预埋 工程报验申请表
工程名称：***.省卫校地块 5#楼 编号：A5—1智电Y-001

致： 杭州市建筑工程监理有限公司 （监理单位）
我单位已完成了5#楼地下二层2-1~2-5/1-A~1-K轴智能化工程管线预埋工程，按设计文件及有关规范进行了自检，质量合格，请予以审查和验收。
附件：隐蔽工程验收记录 □

承包单位（章）

项目经理

日 期 2007/01/13

审查意见：
□所报隐蔽工程的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、核查□合格/□不合格，□同意/□不同意隐蔽。

项目监理机构（章）：

专业监理工程师：

日期：
本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。

隐蔽工程（系统封闭）检查记录
通03 编号：智电01
单位（子单位）工程名称
省卫校地块 5#楼
施工
日期
2007/01/10-12
分部（子分部）工程名称
智能建筑工程
分项工程名称
智能化工程
施工图号
GSP5-02、14、
隐蔽部位
地下二层2-1~2-5/1-A~1-K轴
序号
隐蔽部分名称
单位
数量
序号
隐蔽部分名称
单位
数量
1
焊接钢管SC20
米
300
4
/
/
/
2
86盒
个
55

3
预埋件
个
6
隐蔽前的检查情况：
该批焊接钢管为智能建筑电气控制系统电线导管,管、盒位置按GSP5-02、14、16 平面图(地下二层2-1~2-5/1-A~1-K轴)施工：钢管置于两层配筋之间,并作可靠固定,钢管弯曲半径大于10D，弯扁度小于0.1D，导管连接采用焊接,管、管,管、盒连接紧密,钢管入盒部分不超过5mm,连接处采用6mm圆钢焊接作可靠电气接地跨接,管口光滑, 管口用专用护帽封堵保护,盒内用临时充填物封堵保护。
隐蔽方法：沿楼板砼体内暗敷。
简图说明：
详见 GSP5-02 、14、16平面图。 6mm圆钢

焊接钢管
小于5mm

检查结果：施工质量符合设计及规范要求。
监理（建设）单位：

（公章）

监理工程师：
（建设单位代表）：

年 月 日
施工单位：***智能科技发展有限公司

班组长：
（公章）
施工员：

质检员：
2007年01月 13 日

智能化工程管线预埋 工程报验申请表
工程名称：***.省卫校地块 5#楼 编号：A5—1智电Y-005

致： 杭州市建筑工程监理有限公司 （监理单位）
我单位已完成了5#楼一层2-1~5-3/2-E~2-A轴智能化工程管线预埋工程，按设计文件及有关规范进行了自检，质量合格，请予以审查和验收。
附件：隐蔽工程验收记录 □

承包单位（章）

项目经理

日 期 2007/03/28

审查意见：
□所报隐蔽工程的技术资料□齐全/□不齐全，且□符合/□不符合要求，经现场检测、核查□合格/□不合格，□同意/□不同意隐蔽。

项目监理机构（章）：

专业监理工程师：

日期：
本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。

隐蔽工程（系统封闭）检查记录
通03 编号：智电05
单位（子单位）工程名称
省卫校地块 5#楼
施工
日期
2007/03/25~27
分部（子分部）工程名称
智能建筑工程
分项工程名称
物业管理、安全防范系统
施工图号
GSP5-05
隐蔽部位
一层2-1/5-3~2-E/2-A轴
序号
隐蔽部分名称
单位
数量
序号
隐蔽部分名称
单位
数量
1
KBG25
米
140
4
/
/
/
2
KBG20
米
75

3
/
/
/
隐蔽前的检查情况：
KBG管采用扣压连接,扣压点数不小于2点,进入盒箱采用紧定式杯梳。管线沿墙板，平板暗敷。其弯曲半径大于10D，弯扁度小于0.1D。管子无破裂、无褶皱。电管敷设于两层钢筋之间，施工质量符合设计及规范要求。

隐蔽方法：沿楼板砼体内暗敷。
简图说明：详见 GS1-05 平面图。

检查结果：施工质量符合设计及规范要求。
监理（建设）单位：

（公章）

监理工程师：
（建设单位代表）：

年 月 日
施工单位：***智能科技发展有限公司

班组长：
（公章）
施工员：

质检员：
2007年03月 28 日

调调 试 报 告
发
工程名称

工程地址

施工单位

联系人

联系电话

使用单位

联系人

联系电话

调试单位

联系人

联系电话

设计单位

联系人

联系电话

工程主要设备
设备名称
型号规格
数量
出产年月
生产厂家
备注

设备有无遗留问题

调试情况

调试人员签名

使用单位人员签名

施工单位负责人签名

设计单位人员签名

性质
编号
建筑工程技朮资料

资料名称：系统记录、操作和维护手册

建设单位：***房产集团杭州分公司

工程名称：***.省卫校地块5#楼智能化工程

监理单位：杭州建筑监理有限公司

设计单位：浙江华信邮电设计院

施工单位： 浙江***智能科技发展有限公司

2008年 月 日

表C.0.1 智能建筑工程分项工程质量检测记录表
编号：
单位（子单位）工程名称

子分部工程

分项工程名称

验收部位

施工单位

项目经理

施工执行标准名称及编号

分包单位

分包项目经理

检测项目及抽检数量
检测记录
备 注

检测意见：

监理工程师签字： 检测机构负责人签字：
（建设单位项目专业技术负责人）
日期： 日期：

表C.0.2 子系统检测记录
编号：
系统名称

子系统名称

序号

检测部位

施工单位

项目经理

执行标准
名称及编号

分包单位

分包项目经理

主控项目
系统检测内容
检测规范的规定
系统检测评定记录
检测结果
备注
合格
不合格

一般项目

强制性条文

检测机构的检测结论：

检测负责人： 年 月 日
注：1. 检测结果栏中，左列打“√”为合格，右列打“√”为不合格；
2. 备注栏内填写检测时出现的问题。

表C.0.3 强制措施条文检测记录
编号：
工程名称

结构类型

建设单位

受检部位

施工单位

负责人

项目经理

技术负责人

开工日期

检测依据《智能建筑工程施工质量验收规范》GB 50339-2003
条 号
项 目
检 查 内 容
判 定
5.5.2
防火墙和防病毒软件
检查产品销售许可证及符合相关规定
A
B
C
D
5.5.3
智能建筑网络安全系统检查
防火墙和防病毒软件的安全保障功能及可靠性
A
B
C
D
7.2.6
检测消防控制室向建筑设备监控系统传输、显示火灾报警信息的一致性和可靠性
1、检测与建筑设备监控系统的接口
2、对火灾报警的响应
3、火灾运行模式
A
B
C
D
7.2.9
新型消防设施的设置及功能检测
1、 早期烟雾火灾报警系统
2、 大空间早期火灾智能检测系统
3、 大空间红外图像矩阵火灾报警及灭火系统
4、可燃气体泄漏报警及联动控制系统
A
B
C
D
7.2.11
安全防范系统对火灾自动报警的响应及火灾模式的功能检测
1、视频安防监控系统的录像、录音响应
2、门禁系统的响应
3、停车场（库）的控制响应
4、安全防范管理系统的响应
A
B
C
D
11.1.7
电源与接地系统
1、 引接验收合格的电源和防雷接地装置
2、 智能化系统的接地装置
3、 防过流与防过压元件的接地装置
4、 防电磁干扰屏蔽的接地装置
5、防静电接地装置
A
B
C
D
“判定”填写说明：
1、 A表示符合强制性标准； B表示可能违反强制性标准，经检测单位检测，设计单位核定后，再判定；C表示违反强制性标准；D表示严重违反强制性标准。
2、由多项内容组成为一条的强制性条文，取最低级判定为条的判定。

性质
编号
建筑工程技朮资料

资料名称：系统管理、操作人员培训记录

建设单位：***房产集团杭州分公司

工程名称：***.省卫校地块5#楼智能化工程

监理单位：杭州建筑监理有限公司

设计单位：浙江华信邮电设计院

施工单位： 浙江***智能科技发展有限公司

2008年 月 日

性质
编号
建筑工程技朮资料

资料名称：系统检测报告

建设单位：***房产集团杭州分公司

工程名称：***.省卫校地块5#楼智能化工程

监理单位：杭州建筑监理有限公司

设计单位：浙江华信邮电设计院

施工单位： 浙江***智能科技发展有限公司

2008年 月 日

说明：
1、 系统功能检测报告详见文件夹<<智能工程验收规范与标准表格>>
2、 其中检测机构可由甲方或第三方担任。

性质
编号
建筑工程技朮资料

资料名称：系统试运行记录

建设单位：***房产集团杭州分公司

工程名称：***.省卫校地块5#楼智能化工程

监理单位：杭州建筑监理有限公司

设计单位：浙江华信邮电设计院

施工单位： 浙江***智能科技发展有限公司

2008年 月 日

表B.0.5 系统试运行记录
系统名称：_____________________ 建设（使用）单位：_____________
施工单位：_____________________ 编号：
日期/时间
系统运行情况
备 注
值班人

值班长签名：
建设单位代表签名：
注：
系统运行情况栏中，注明正常/不正常，并每班至少填写一次；不正常的在备注栏内扼要说明情况（包括修复日期）。

性质
编号
建筑工程技朮资料

资料名称：系统电源及接地检测报告

建设单位：***房产集团杭州分公司

工程名称：***.省卫校地块5#楼智能化工程

监理单位：杭州建筑监理有限公司

设计单位：浙江华信邮电设计院

施工单位： 浙江***智能科技发展有限公司

2008年 月 日

电缆敷设及绝缘电阻测试记录
编号： 06-05 /（07-05）□□□记录工程名称 记录工程名称 记录工程名称 建筑物生于垂直度/标高、全高测量记录
单位工程名称
…**
分部工程名称
建筑电气
分项工程名称
绝缘电阻测试记录
项 目 经 理

施工执行标准
名称及编号
建筑电气工程施工质量验收规范GB50303—2002
测试仪器
型号、精度
2500V兆欧表
试验日期
2007年9月5日
施工图号
电施—03
生产厂家
上海人民缆厂
电缆
编号
规格型号
起点
终点
敷设方式
电缆头
型 式
中间头
数 量
绝缘电阻(MW)
长度
(m)
AB
AC
BC
AN
BN
CN
N1
VV—3+25+2+16
配电房
生活水泵
沿桥架
压接
无

135
126
140
30
N2
VV3+25+2+25
配电房
消防水泵
沿桥架
压接
无

125
142
123
35
N3
VV5+10
配电房
电梯排污泵
沿桥架
压接
无

152
126
136
15
N4
VV5+10
配电房
电梯排送泵
沿桥架
压接
无

125
135
136
20
N5
VV5+16
配电房
屋顶电梯
沿桥架
压接
无

145
152
125
63
N6
VV5+16
配电房
屋顶电梯
沿桥架
压接
无

136
126
127
70

电缆支架安装记录：
1) 电缆支架最小层至竖井顶部或楼板的距离为 0.25 m；2) 电缆支架最下层至沟底或地面的距离为 0.1 m；3) 电缆支架层间最小距离为 0.16 m。
验
收
结
论
合格

施工单位：杭州通达建筑公司
项目专业质量检查员(签名)：…**

项目专业技术负责人(签名)：…**

2007年9月 5 日

专业监理工程师(签名)：
(建设单位项目专业技术负责人)

年 月 日

电线绝缘电阻测试记录
编号： 06-06 /（07-06/09-03）□□□记录工程名称 记录工程名称 记录工程名称 建筑物生于垂直度/标高、全高测量记录
单位工程名称
…**
分部工程名称
建筑电气<防雷及接地安装>
分项工程名称
电源绝缘电阻测试记录
施 工 图 号
电施—10
施工执行标准名称及编号
GB50303—2002
项 目 经 理

测试仪器型号、精度
2500V兆欧表
试 验 日 期
2007年10月11日
回路编号
线路型号、规格、敷设方法
绝 缘 电 阻 (MW)
AB
AC
BC
AN
BN
CN
APE
BPE
CPE
NPE
M1—1
BV2+2.5—PVC20—DA照明

30

BV2+2.5+2.5—PVC25—DA插座

50

30

40

BV2+4+4—PVC25—DA空调

40

50

60

BV2+4+4—PVC25—DA空调

30

40

50

M1—2
BV2+2.5—PVC20—DA照明

25

BV2+2.5+2.5—PVC25—DA插座

40

60

50

BV2+2.5+2.5—PVC25—DA厨房插座

30

50

40

BV2+2.5+2.5—PVC25—DA卫生间插座

60

40

30

BV2+4+4—PVC25—DA空调

50

60

40

BV2+4+4—PVC25—DA空调

40

50

30

验
收
结
论

合 格

施工单位：杭州通达建筑公司
项目专业质量检查员(签名)：…**

项目专业技术负责人(签名)：…**

2007年10 月 11 日

专业监理工程师(签名)：

(建设单位项目专业技术负责人)

年 月 日

双电源自动切换试验记录
编号： 06-07 /(07-07) □□□记录工程名称 记录工程名称 记录工程名称 建筑物生于垂直度/标高、全高测量记录
单位工程名称
…**大厦
分部工程名称
建筑电气
分项工程名称
照明控制柜
项 目 经 理

施工执行标准名称及编号
ZHJG—SGBZ—06建筑电气施工工艺
试 验 日 期
二OO五年六月十日
系统编号
施工图号
空载自动切换试验
有载自动切换试验
试验过程
试验结论
试验过程
试验结论
消防供电系统
D—9
30S内能自动投切
合格
30S内能自动投切
合格

验
收
结
论

符合设计及施工质量验收规范要求，同意下道工序施工。

施工单位
项目专业质量检查员(签名)： …***

项目专业技术负责人(签名)：…**

二OO五年六月十日

符合设计及施工质量验收规范要求，同意下道工序施工。

专业监理工程师(签名)： …**
(建设单位项目专业技术负责人)

二OO五年六月十日
电气器具绝缘电阻测试记录
编号： 06-08 /(07-08)□□□记录工程名称 记录工程名称 记录工程名称 建筑物生于垂直度/标高、全高测量记录
单位工程名称
…**大厦
分部工程名称
建筑电气
分项工程名称
防雷接地
项目经理

施工执行标准
名称及编号
ZHJG—SGBZ—06建筑电气施工工艺
试验日期
2005.05.10
测试仪器
型号、精度
ZC7
电气器具名称
生 产 厂 家
绝缘电阻值
(MW)
标准绝缘电阻值
(MW)
测试结论
筒灯
雷士
200
>5
符合要求

验
收
结
论

符合设计及施工质量验收规范要求，同意下道工序施工。

施工单位
项目专业质量检查员(签名)： …**

项目专业技术负责人(签名)：…**

二OO五年六月十日

符合设计及施工质量验收规范要求，同意下道工序施工。

专业监理工程师(签名)： …**
(建设单位项目专业技术负责人)

二OO五年六月十日

接地电阻测试记录
编号： 06-09 /（07-09/09-02）□□□记录工程名称 记录工程名称 记录工程名称 建筑物生于垂直度/标高、全高测量记录
单位工程名称

分部工程名称
建筑电气
分项工程名称
接地电阻测试
试 验 日 期

施工执行标准名称及编号
ZHJG—SGBZ—06建筑电气施工工艺
项 目 经 理

施 工 图 号

测试仪器
型号、精度
2C—8型
测试部位
接地性质
接地电阻(W)
测 试 环 境
结 论
设计值
实测值
温度（°C）
天气情况
B—5轴
电梯井保护接地
1
0.3
30
晴
合格
B—10轴
电梯井保护接地
1
0.2
30
晴
合格
A—3轴
配电箱保护接地
1
0.4
30
晴
合格
A—12轴
配电箱保护接地
1
0.3
30
晴
合格
E—4轴
基础接地
1
0.5
30
晴
合格
E—7轴
基础接地
1
0.3
30
晴
合格
E—14轴
基础接地
1
0.4
30
晴
合格

简图或备注：
3 5 10 12
A
B
1— 为避雷引下线
2— 电梯接
