CEMS系统运行操作规程
一、 CEMS使用、 日常维护、 校验故障处理和检修管理。
1、 CEMS操作及维护保养人员应经过培训, 取得对应资格证书。
2、 严格实施CEMS相关定时检验, 定时校验制度, 搞好计划检修工作。CEMS维护、 检修及校验应依据《电厂化学仪表检定规程》要求及对应CEMS说明书中要求进行。
开启设备前请具体阅读CEMS用户手册, 严格根据手册要求内容进行操作。
一、 开启CEMS
请按下列步骤开启CEMS
注意: 系统采取220V/AC电源, 非受训或专业人员不得随意打开机柜或拆卸部件, 以免触电。
注意: 取样管线温度高于120℃,当检验柜内管路时, 不要碰到取样管线, 预防烫伤。
步骤
1、 按次序合上前面板断路器
断路器序号
内容
分析仪电源
分析仪、
伴热带电源
伴热带
烟道电源
探头加热器
PLC电源
PLC模快

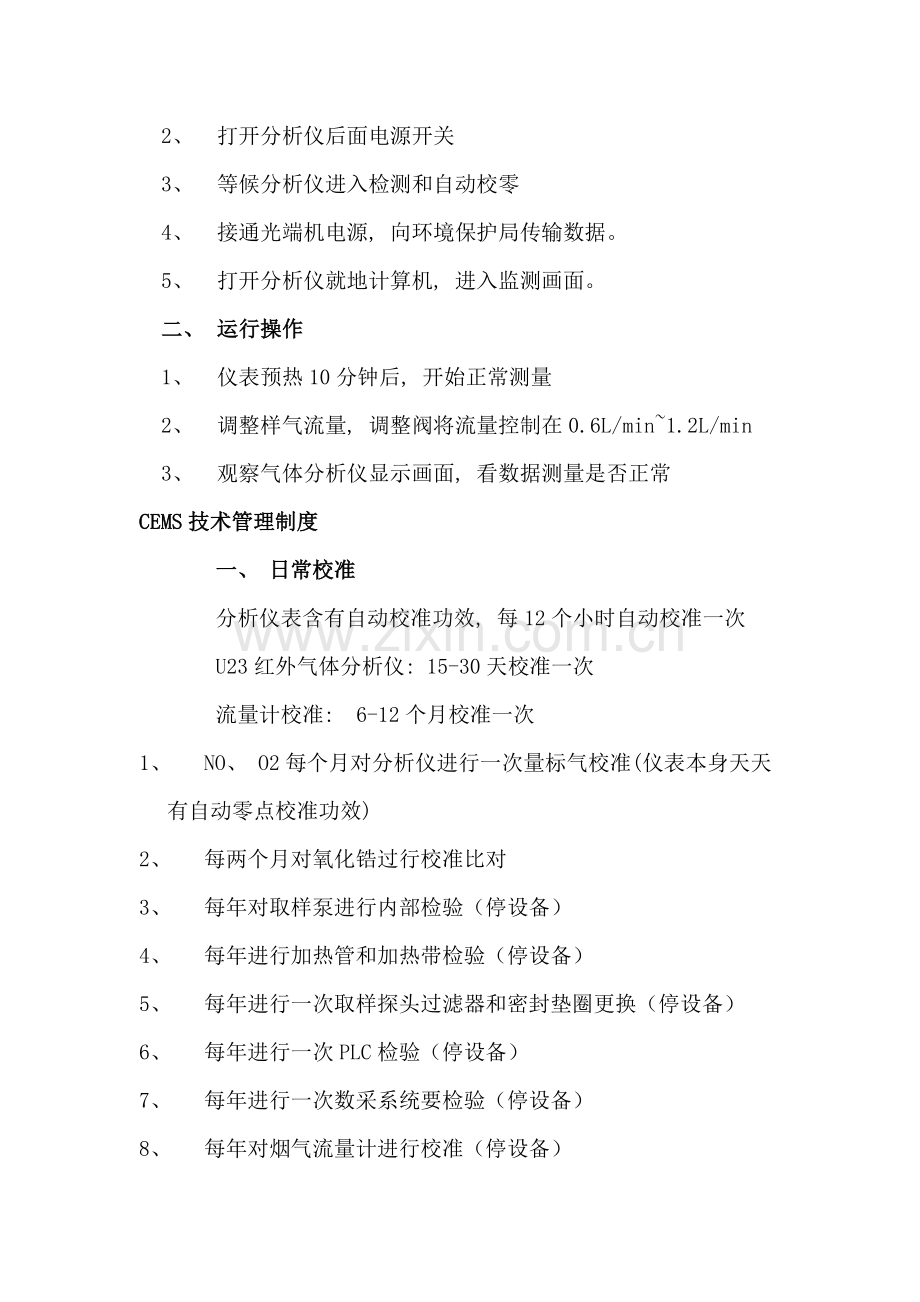

2、 打开分析仪后面电源开关
3、 等候分析仪进入检测和自动校零
4、 接通光端机电源, 向环境保护局传输数据。
5、 打开分析仪就地计算机, 进入监测画面。
二、 运行操作
1、 仪表预热10分钟后, 开始正常测量
2、 调整样气流量, 调整阀将流量控制在0.6L/min~1.2L/min
3、 观察气体分析仪显示画面, 看数据测量是否正常
CEMS技术管理制度
一、 日常校准
分析仪表含有自动校准功效, 每12个小时自动校准一次
U23红外气体分析仪: 15-30天校准一次
流量计校准: 6-12个月校准一次
1、 NO、 O2每个月对分析仪进行一次量标气校准(仪表本身天天有自动零点校准功效)
2、 每两个月对氧化锆过行校准比对
3、 每年对取样泵进行内部检验(停设备)
4、 每年进行加热管和加热带检验(停设备)
5、 每年进行一次取样探头过滤器和密封垫圈更换(停设备)
6、 每年进行一次PLC检验(停设备)
7、 每年进行一次数采系统要检验(停设备)
8、 每年对烟气流量计进行校准(停设备)
10.每年对U23传感器进行一次检测, 每两年更换一次(注: 因传感器备件贵, 采取方法是不能用时在进行更换), 停设备
二、 维护与保养
1、 日常检验
●分析仪检验
检验项目 检验内容
样气流量 流量显示为0.6L/min-1.2L/min
有没有故障提醒 显示器显示M、 C、 U、 F等代码
●取样系统
检验项目 检验内容及方法
湿度过滤器 有水渍变色→更换
抽气泵 是否运转→不转动则维修或更换
电磁阀 有没有堵塞→清理、 维修
取样管线 管线接头是否漏气→坚固、 维修
疏水过滤器 有积水→反吹除水
蠕动泵 是否转动→不转动则维修
排水是否正常→更换蠕动泵管
冷凝器 温度显示在2-6℃→高于6℃则需维修
伴热管; 检验伴热管温度是否在110℃左右
2、 通常检验
●取样点
检验项目 检验周期 检验内容及方法
探头滤芯 6个月 堵塞, 变脏→更换
探头加热系统 3个月 不加热→维修
烟气仪表定时维护项目清单:
1、 对烟气CEMS出入口U23分析仪进行校验, 并对仪表管路气密性进行检验, 如有漏气现象立刻更换接头或对接头进行紧固;
2、 检验U23分析仪面板过滤器有没有积水, 是否清洁, 对于有问题过滤器给予更换;
3、 检验仪表蠕动泵泵管有没有破损和老化现象, 如有, 进行更换;
4、 对烟气出口湿氧分析仪进行校验, 并对仪表取样探头进行清洁, ;
5、 对烟气出入口流量计进行检验, 检验取样管路有没有堵塞, 如有, 进行吹扫, 确保取样管路通畅, 对仪表零点进行检验, 是否出现偏移, 如有, 进行调整,
6、 对烟气出入口过滤器及电磁阀进行检验, 看有没有堵塞, 有没有漏气现象
7、 对仪用空气入口压力表进行检验, 检验取样管路有没有堵塞, 仪表零点是否偏移, 如有, 进行调整;
8、 对烟气出口烟气温度计进行定时检验, 清洁探头灰尘,
9、 对在定时维护过程中出现仪表故障立刻上报, 并进行处理, 确保在线仪表测量正确性和稳定性,
●取样系统
检验项目 检验周期 检验内容及方法
湿度过滤器 3个月 更换
疏水过滤器 6个月 更换
蠕动泵管 5个月 更换
风扇滤网 5个月 清洁滤网
3、 定时维护
对检测器、 检测探头、 传感器每30天定时检验一次。检验光学探头玻璃镜窗, 光学镜面、 传感器探头、 电极表面污尘、 积灰和腐蚀情况, 并统计归档。
对过滤器、 采样管、 制冷器、 蠕动泵、 软管、 电磁阀, 每3个月检验一次, 如有必需则进行清洗, 并统计归档。
4、 定时校验
最少每6个月对固定污染源在线自动监测系统进行一次标定校验, 标定方法采取参比方法或标准装置等, 对正确度、 相关系数进行标定校验。
CEMS常见故障诊疗及处理方法
●样气流量低于要求值
原因 方法
气路故障 调整L1、 L2流量调整阀
检验抽气泵是否正常工作
电磁阀是否堵塞→清理
排气管路是否通畅→清理
探头故障 探头滤芯需清洗、 更换
探头加热系统需维修、 更换
●测量SO2/NO数值偏低O2数值偏高
原因 方法
气路故障 检漏、 检验采样管线有否漏气
检验分析柜内管路有否漏气
排水泵是否工作、 是否积水
探头故障 检验取样探头有否漏气
