附件6:

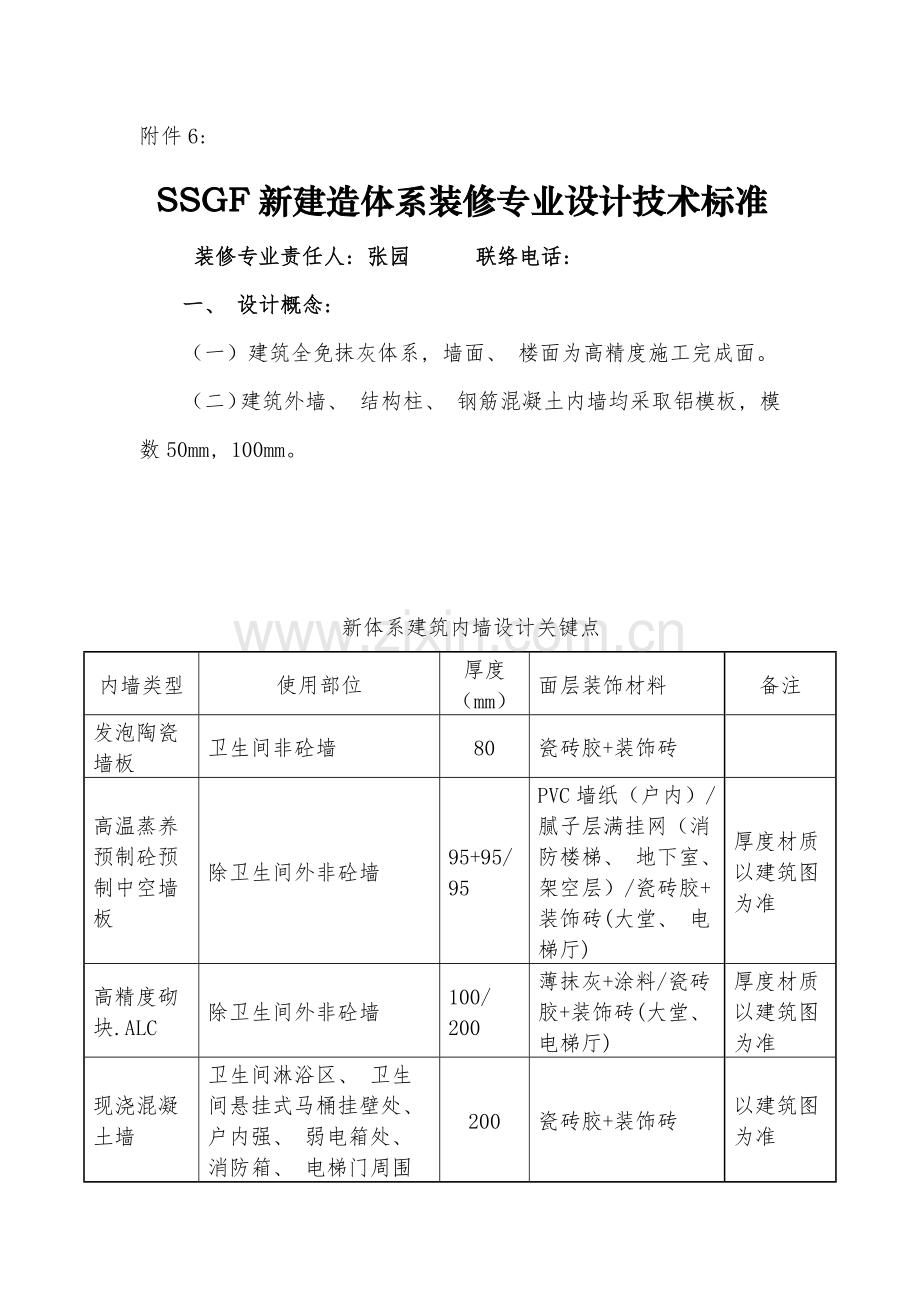

SSGF新建造体系装修专业设计技术标准
装修专业责任人: 张园 联络电话:
一、 设计概念:
（一）建筑全免抹灰体系, 墙面、 楼面为高精度施工完成面。
（二）建筑外墙、 结构柱、 钢筋混凝土内墙均采取铝模板, 模数50mm, 100mm。
新体系建筑内墙设计关键点

内墙类型
使用部位
厚度（mm）
面层装饰材料
备注
发泡陶瓷墙板
卫生间非砼墙
80
瓷砖胶+装饰砖

高温蒸养预制砼预制中空墙板
除卫生间外非砼墙
95+95/95
PVC墙纸（户内）/腻子层满挂网（消防楼梯、 地下室、 架空层）/瓷砖胶+装饰砖(大堂、 电梯厅)
厚度材质以建筑图为准
高精度砌块.ALC
除卫生间外非砼墙
100/
200
薄抹灰+涂料/瓷砖胶+装饰砖(大堂、 电梯厅)
厚度材质以建筑图为准
现浇混凝土墙
卫生间淋浴区、 卫生间悬挂式马桶挂壁处、 户内强、 弱电箱处、 消防箱、 电梯门周围墙体
200
瓷砖胶+装饰砖
以建筑图为准

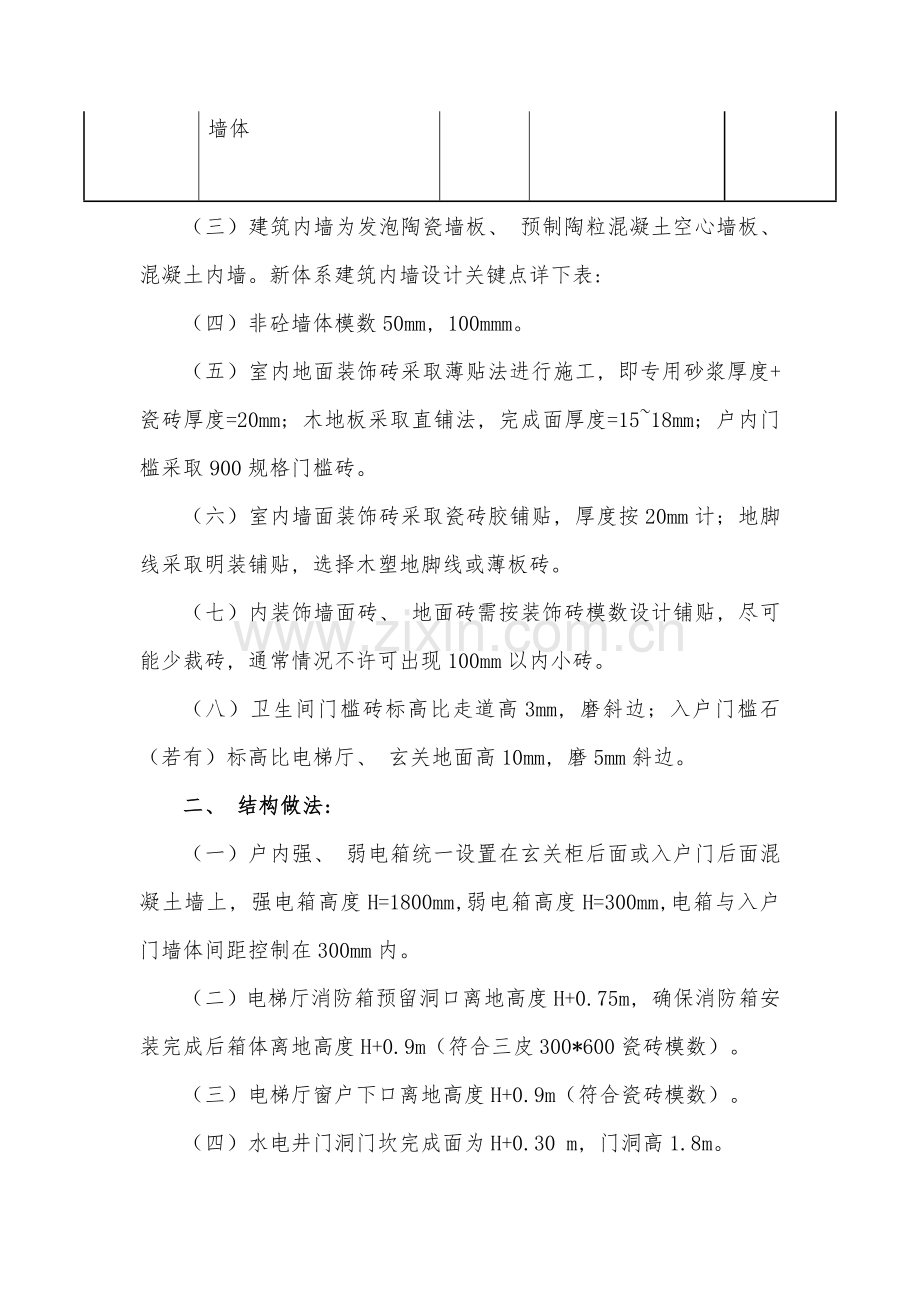

（三）建筑内墙为发泡陶瓷墙板、 预制陶粒混凝土空心墙板、 混凝土内墙。新体系建筑内墙设计关键点详下表:
（四）非砼墙体模数50mm, 100mmm。
（五）室内地面装饰砖采取薄贴法进行施工, 即专用砂浆厚度+瓷砖厚度=20mm; 木地板采取直铺法, 完成面厚度=15~18mm; 户内门槛采取900规格门槛砖。
（六）室内墙面装饰砖采取瓷砖胶铺贴, 厚度按20mm计; 地脚线采取明装铺贴, 选择木塑地脚线或薄板砖。
（七）内装饰墙面砖、 地面砖需按装饰砖模数设计铺贴, 尽可能少裁砖, 通常情况不许可出现100mm以内小砖。
（八）卫生间门槛砖标高比走道高3mm, 磨斜边; 入户门槛石（若有）标高比电梯厅、 玄关地面高10mm, 磨5mm斜边。
二、 结构做法:
（一）户内强、 弱电箱统一设置在玄关柜后面或入户门后面混凝土墙上, 强电箱高度H=1800mm,弱电箱高度H=300mm,电箱与入户门墙体间距控制在300mm内。
（二）电梯厅消防箱预留洞口离地高度H+0.75m, 确保消防箱安装完成后箱体离地高度H+0.9m（符合三皮300*600瓷砖模数）。
（三）电梯厅窗户下口离地高度H+0.9m（符合瓷砖模数）。
（四）水电井门洞门坎完成面为H+0.30 m, 门洞高1.8m。
（五）卫生间、 厨房窗户位置两侧墙体长度按室内300mm或600mm宽装修模数左右平移进行调整, 通常情况不许可出现小于100mm墙垛。
（六）注意建筑卫生间管井尺寸改变, 常规为300X900, 需注意因层数改变而包含结构尺寸改变, 是否会造成卫生间贴砖模数变动。
（七）全部户内门门套线做50mm宽度, 卫生间门洞靠一边设, 采取预制墙板时门垛统一为50mm, 采取高精度砌块时门垛统一为100mm。
（八）与项目明确厨房、 卫生间干区做±0.000, 其自愈合防水做法可否顺利得到政府同意, 当卫生间干区做±0.000标高时, 淋浴区为-0.030, 确定三皮300*600规格整砖铺贴至窗台。
（九）铝模建筑, 水管从天花入户明管敷设, 注意水管走向及尺寸, 做出对应封包造型处理。
（十）对应不一样装修风格, 结合管道走位对天花造型对应优化设计。其中, 现代风格与欧式风格更应注意大样节点尺寸。
（十一）室内梁高统一为500mm, 厨房、 卫生间、 卧室门洞开到梁底, 不下挂。房间与卫生间门扇高度统一按2100mm, 厨房门扇按2300mm, 均设置门头。若走道吊天花注意门头高度走道侧至天花, 房间侧至梁底, 门套横向线条贴天花或梁底设置。
（十二）室内全部柜体板、 房门、 卧室地脚线通常情况下采取木塑材质, 厨卫天花采取铝扣板吊顶。
（十三）需提前确定户型内卫生间排风形式及开孔定位尺寸。
1. 浴霸带排气扇 ⃞
2. LED灯带排气扇 ⃞
3. 墙式（窗式）排气扇 ⃞
（十四）需提前确定客厅暗藏窗帘盒做法, 注意是否与出阳台给水管冲突。
（十五）需提前确定空调孔与插座、 新风系统孔、 厨房接外墙立管排水孔及厨房热水器排气孔、 卫生间排气扇孔定位尺寸。
（十六）需提前确定户内部品深化图, 结合厨卫瓷砖排版图、 墙板深化图确定室内水电定位, 要求水电位与部品、 墙板拼缝无冲突, 与墙砖无压缝。
（十七）外墙R型柔性腻子颜色统一为灰色; 内墙N型耐水腻子颜色为白色。
三、 施工工艺注意事项:
（一）明确卫生间地面标高要求:
1. 最低点标高
2. 地漏定位及标高
（二）若卫生间不设置沉箱, 则干区地面与走道地面完成面标高均为±0, 湿区地面完成面标高-0.03; 淋浴屏采取吊轨式, 固定玻璃设置在干区, 滑动玻璃设置在湿区, 此时无法使用主席设计款地漏。长形卫生间选择悬挂式马桶; 无法做到同层排水卫生间选择下排马桶。
若卫生间为传统防水则设计为折板半沉箱, 装修按传统做法施工。
（三）在满足厨卫墙体方正度情况下, 瓷砖铺贴定点放线, 地面砖与墙面砖铺贴应对缝。
（四）厨卫瓷砖铺贴方法宜采取墙压地（卫生间干区采取地压墙）, 地面不找坡, 墙砖排版从窗台往上下排; 厨房地柜加挡水高度统一为900mm, 标准遮挡墙砖拼缝, 不出现小砖。

集团新体系推进团体
研发设计中心总工室
5月4日
