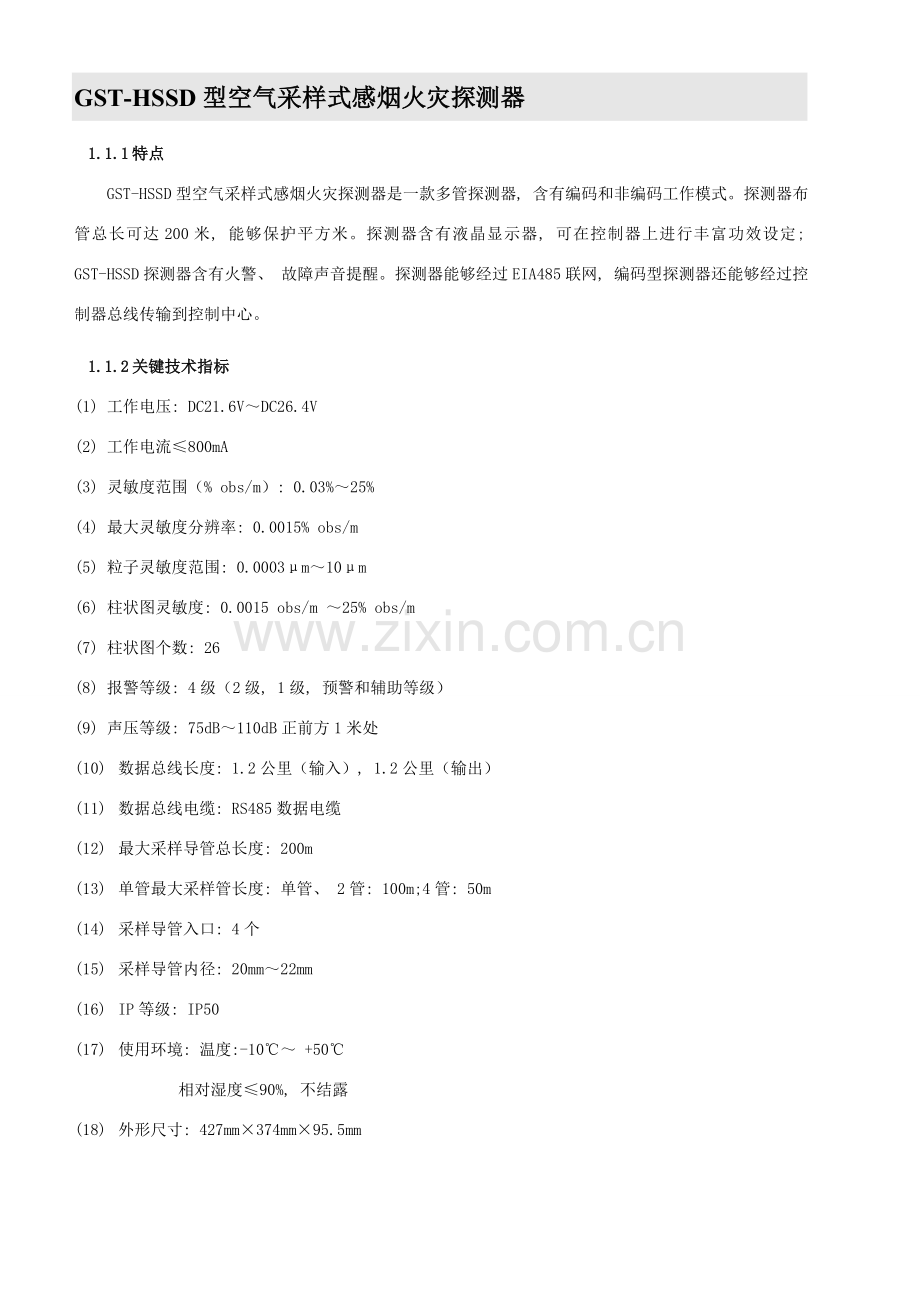

GST-HSSD型空气采样式感烟火灾探测器
1.1.1 特点
GST-HSSD型空气采样式感烟火灾探测器是一款多管探测器, 含有编码和非编码工作模式。探测器布管总长可达200米, 能够保护平方米。探测器含有液晶显示器, 可在控制器上进行丰富功效设定; GST-HSSD探测器含有火警、 故障声音提醒。探测器能够经过EIA485联网, 编码型探测器还能够经过控制器总线传输到控制中心。
1.1.2 关键技术指标
(1) 工作电压: DC21.6V～DC26.4V
(2) 工作电流≤800mA
(3) 灵敏度范围（% obs/m）: 0.03%～25%
(4) 最大灵敏度分辨率: 0.0015% obs/m
(5) 粒子灵敏度范围: 0.0003μm～10μm
(6) 柱状图灵敏度: 0.0015 obs/m ～25% obs/m
(7) 柱状图个数: 26
(8) 报警等级: 4级（2级, 1级, 预警和辅助等级）
(9) 声压等级: 75dB～110dB正前方1米处
(10) 数据总线长度: 1.2公里（输入）, 1.2公里（输出）
(11) 数据总线电缆: RS485数据电缆
(12) 最大采样导管总长度: 200m
(13) 单管最大采样管长度: 单管、 2管: 100m;4管: 50m
(14) 采样导管入口: 4个
(15) 采样导管内径: 20mm～22mm
(16) IP等级: IP50
(17) 使用环境: 温度:-10℃～ +50℃
相对湿度≤90%, 不结露
(18) 外形尺寸: 427mm×374mm×95.5mm

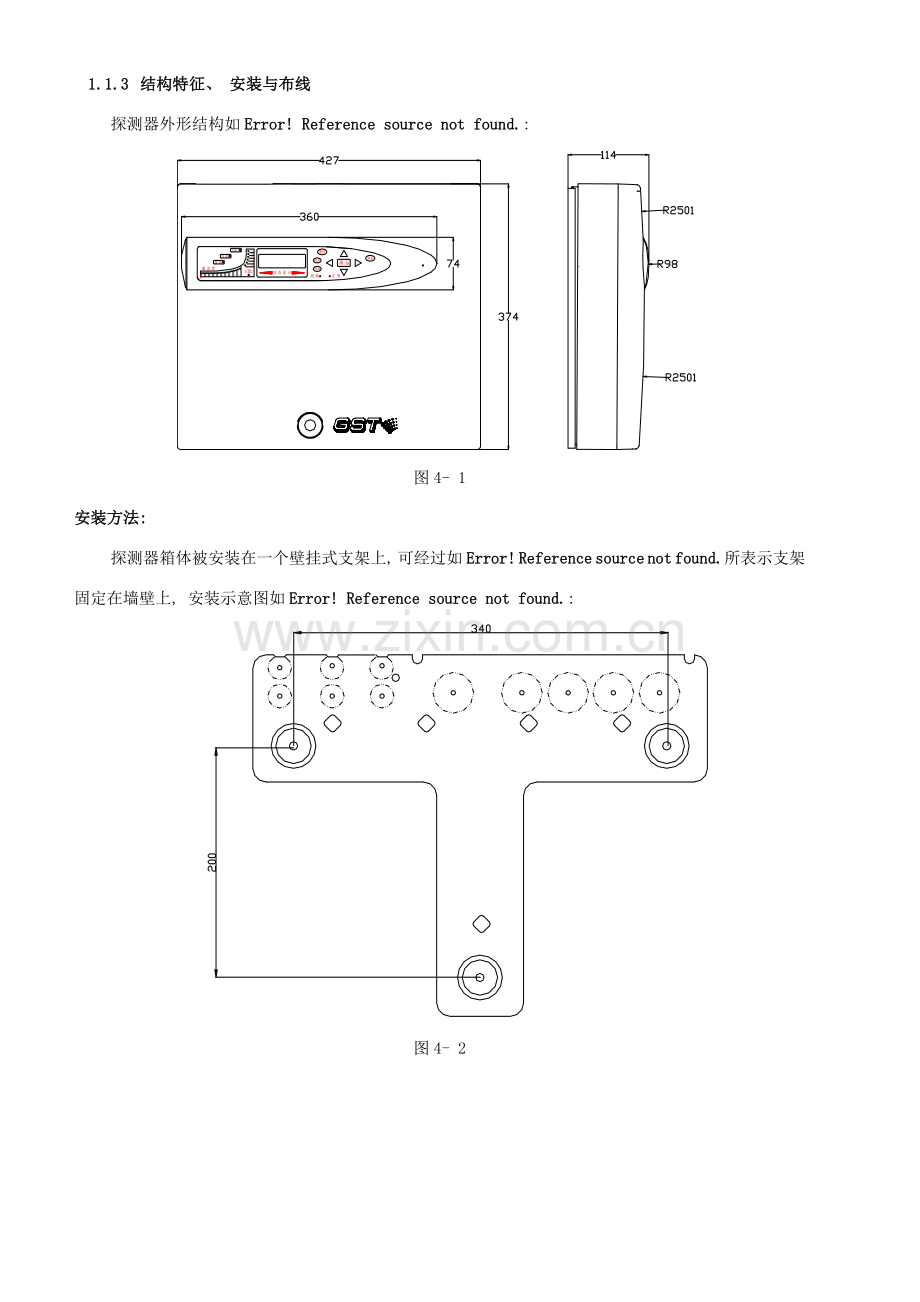

1.1.3 结构特征、 安装与布线
探测器外形结构如Error! Reference source not found.:

图4- 1
安装方法:
探测器箱体被安装在一个壁挂式支架上, 可经过如Error! Reference source not found.所表示支架固定在墙壁上, 安装示意图如Error! Reference source not found.:

图4- 2

图4- 3
对外接线端子说明:
探测器对外接线端子如Error! Reference source not found.:

图4- 4

其中:
BUSH1、 BUSL1, BUSH2、 BUSL2: 两对探测器总线端子（编码型模式）、 两对DC24V电源总线（非编码模式）
SPARE: 空闲
FIRE1: 常开模式1级火警触点
FIRE2: 常开模式2级火警触点
PRE: 常开模式预报警触点
AUX: 常开模式辅助报警触点
FAULT: 常闭模式故障报警触点
INPUT1、 INPUT2、 INPUT3: 远程输入, 短路激活模式*
RS485 1（2）A、 RS485 1（2）B: RS485数据总线（为同一组）
SCREEN 1（2）: RS485总线屏蔽
GND: 信号地
EARTH: 安全地
+24V: 电源+24V
注: *这些接线端子能够作为主电和备电故障检验输入端子。在这种情况下, 当触点处于开路而不是闭合时, 指示故障; 故障继电器工作在相反状态下, 也就是说它们通常运行时应处于开路状态; 在干扰大环境中, 有必需在电源线上和总线上加上备附件中磁环。
布线要求: 全部电气（电源和信号）连接都应该连到探测器内部绿色端子上。应使用阻燃屏蔽4芯电缆, 而且要经过金属电缆密封管进入探测器。
1.1.4 应用方法
GST-HSSD空气采样式感烟火灾探测器与火灾报警控制器连接, 组成火灾自动报警系统连接图如Error! Reference source not found.:

图4- 5

GST-MICRA型空气采样式感烟火灾探测器
1.1.5 特点
GST-MICRA型空气采样式感烟火灾探测器是一款小型单管探测器, 含有编码型和非编码型两种产品。探测器布管总长可达50米, 能够保护400平方米。探测器能够经过微机进行远程设置; 探测器能够经过EIA485联网, 编码型探测器还能够经过控制器总线传输到控制中心。
1.1.6 关键技术指标
（1） 工作电压: DC21.6V～DC26.4V
（2） 工作电流≤300mA
（3） 灵敏度范围（% obs/m）: 0.03%～25%
（4） 最大灵敏度分辨率: 0.0015% obs/m
（5） 粒子灵敏度范围: 0.0003μm～10μm
（6） 报警等级: 4级（2级, 1级, 预警和辅助等级）
（7） 数据总线长度: 1.2公里（输入）, 1.2公里（输出）
（8） 数据总线电缆: RS485数据电缆
（9） 最大采样导管长度: 总长50m
（10） 采样导管入口: 1个
（11） 采样导管内径: 20mm～22mm
（12） 外壳防护等级: IP50
（13） 使用环境:
温度:-10℃～+60℃
相对湿度≤90%, 不结露
（14） 外形尺寸:
213mm×142mm×88mm
1.1.7 结构特征、 安装与布线
探测器外形结构如Error! Reference source not found.:

图4- 6

安装方法:
探测器底座采取三个Æ6塑料胀钉固定在墙壁上, 安装示意图如Error! Reference source not found.:

图4- 7

对外接线端子说明:
探测器对外接线端子如Error! Reference source not found.:

图4- 8

其中:
0V: 电源线0V
EARTH: 接地端子
24V: 电源线+24V
SCN: RS485总线屏蔽
A、 B: RS485数据总线
H1、 L1, H2、 L2: 两对探测器总线端子（编码型探测器）
FIRE: 常开火警继电器触点
FAULT: 常闭故障继电器触点
注: 在干扰大环境中, 有必需在电源线上和总线上加上备附件中磁环。
布线要求: 全部电气（电源和信号）连接都应该连到探测器内部绿色端子上。应使用阻燃屏蔽4芯电缆, 而且要经过金属电缆密封管进入探测器。
1.1.8 应用方法
GST-MICRA空气采样式感烟火灾探测器与火灾报警控制器连接, 组成火灾自动报警系统连接图如Error! Reference source not found.:

图4- 9
