交换机生成树协议配置
一、 试验目:
1.了解生成树协议工作原理;
2.掌握快速生成树协议配置方法。

二、 试验环境:
操作系统: windows XP professional SP3
Cisco企业开发packet tracer软件平台。

三、 试验步骤:
1. 打开cisco packet tracer软件平台, 构建网络拓扑图, 如图1.1;
其中两台一般台式机FastEthernet端口分别与两台2960交换机FastEthernet0/7端口用双绞线连接, 两台交换机再用双绞线连接, 端口号对应都是fastEthernet0/1、 FastEhernet0/2。

图1.1
2. 配置PC1IP Address: 192.168.0.7, Subnet Mask: 255.255.255.0 Gateway: 192.168.0.1
PC2IP Address: 192.168.0.17, Subnet Mask: 255.255.255.0 Gateway: 192.168.0.1
此时两台主机是已经相互连通, 可用ping命令检测, 如图1.2;

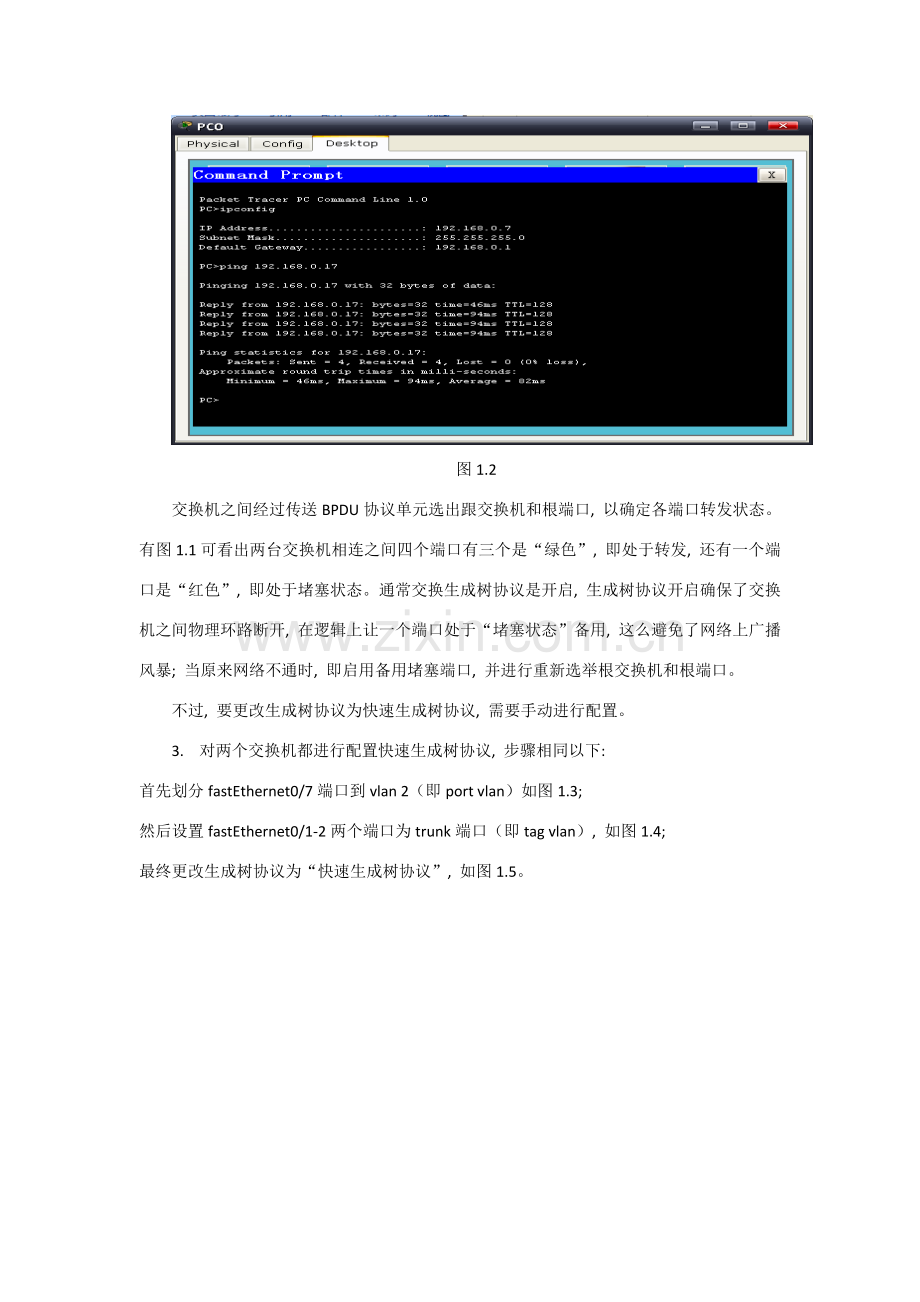

图1.2
交换机之间经过传送BPDU协议单元选出跟交换机和根端口, 以确定各端口转发状态。有图1.1可看出两台交换机相连之间四个端口有三个是“绿色”, 即处于转发, 还有一个端口是“红色”, 即处于堵塞状态。通常交换生成树协议是开启, 生成树协议开启确保了交换机之间物理环路断开, 在逻辑上让一个端口处于“堵塞状态”备用, 这么避免了网络上广播风暴; 当原来网络不通时, 即启用备用堵塞端口, 并进行重新选举根交换机和根端口。
不过, 要更改生成树协议为快速生成树协议, 需要手动进行配置。
3. 对两个交换机都进行配置快速生成树协议, 步骤相同以下:
首先划分fastEthernet0/7端口到vlan 2（即port vlan）如图1.3;
然后设置fastEthernet0/1-2两个端口为trunk端口（即tag vlan）, 如图1.4;
最终更改生成树协议为“快速生成树协议”, 如图1.5。

图1.3

图1.4

图1.5

4. 默认生成树协议“重新选举时间”要比快速生成树协议“重新选举时间”长。可有以下图1.3与1.4对比可知: （检测网络物理链路端口后, 交换机进行重新选举时间可有request time out请求发送条数显示表明。）

图1.3生成树协议

图1.4快速生成树协议

四、 试验总结:
快速生成树协议进行新选举过程确要优于交换机默认生成树协议。
在设置快速生成树协议过程中, 刚完成其中一个交换机配置时, ping是断开（出现request time out）, 在给第二台交换机进行相同配置时（配置次序是先划分vlan, 再设置trunk, 最终更改rstp）, 设置trunk完成后即显示两台计算机是之间ping是连通。既能够猜想在配置网络协议过程中, 选举协议包就已经在一个交换机更改为快速生成树协议以后开始传送, 而什么时候连通是不确定, 只要链路在物理和逻辑上都是连通即可。
Trunk端口确保处于相同vlan中主机之间是能够通信, 而处于不一样vlan中主机是隔离。
