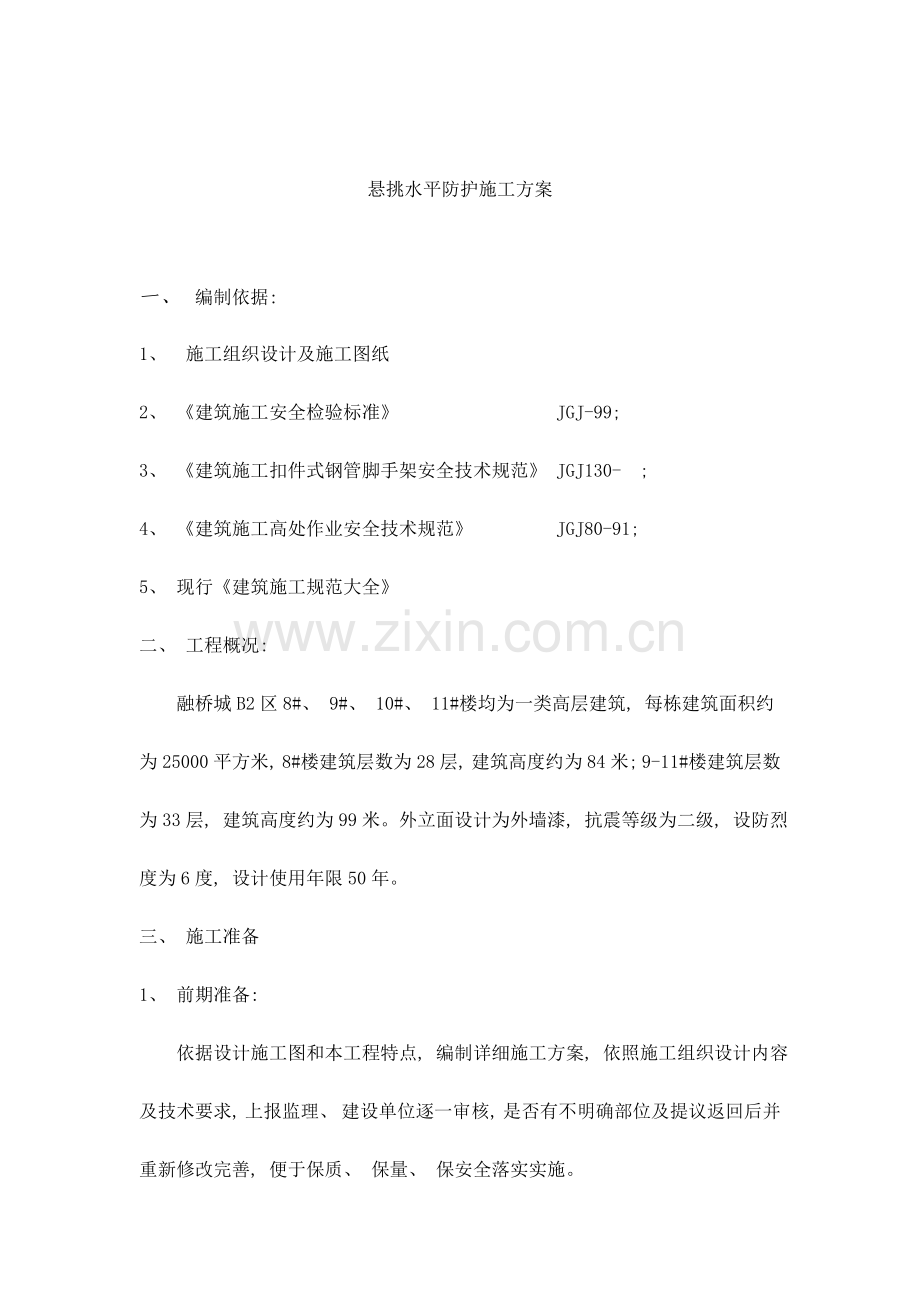

悬挑水平防护施工方案

一、 编制依据:
1、 施工组织设计及施工图纸
2、 《建筑施工安全检验标准》 JGJ-99;
3、 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130- ;
4、 《建筑施工高处作业安全技术规范》 JGJ80-91;
5、 现行《建筑施工规范大全》
二、 工程概况:
融桥城B2区8#、 9#、 10#、 11#楼均为一类高层建筑, 每栋建筑面积约为25000平方米, 8#楼建筑层数为28层, 建筑高度约为84米; 9-11#楼建筑层数为33层, 建筑高度约为99米。外立面设计为外墙漆, 抗震等级为二级, 设防烈度为6度, 设计使用年限50年。
三、 施工准备
1、 前期准备:
依据设计施工图和本工程特点, 编制详细施工方案, 依照施工组织设计内容及技术要求, 上报监理、 建设单位逐一审核, 是否有不明确部位及提议返回后并重新修改完善, 便于保质、 保量、 保安全落实实施。

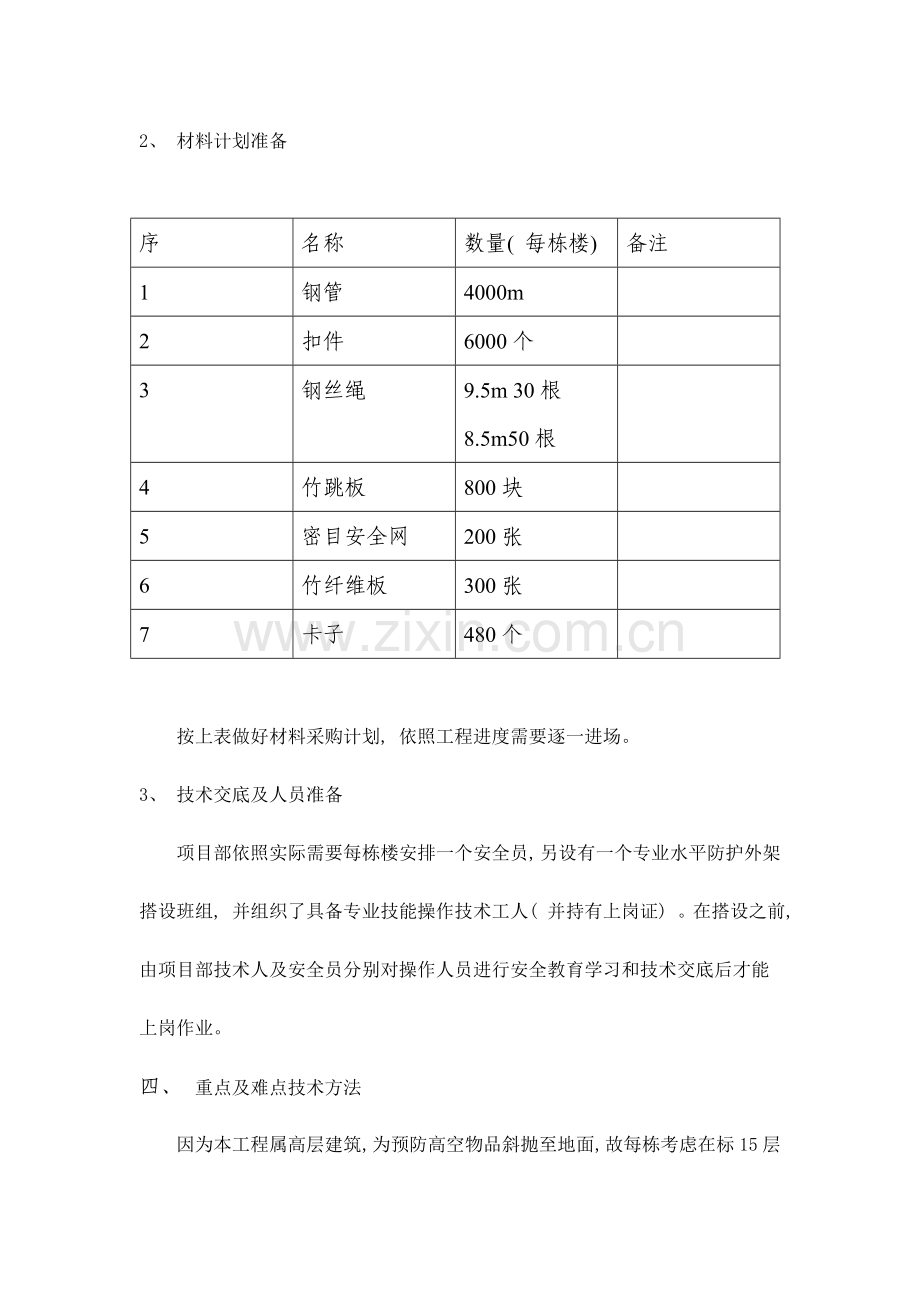

2、 材料计划准备

序
名称
数量( 每栋楼)
备注
1
钢管
4000m

2
扣件
6000个

3
钢丝绳
9.5m 30根8.5m50根

4
竹跳板
800块

5
密目安全网
200张

6
竹纤维板
300张

7
卡子
480个

按上表做好材料采购计划, 依照工程进度需要逐一进场。
3、 技术交底及人员准备
项目部依照实际需要每栋楼安排一个安全员, 另设有一个专业水平防护外架搭设班组, 并组织了具备专业技能操作技术工人( 并持有上岗证) 。在搭设之前, 由项目部技术人及安全员分别对操作人员进行安全教育学习和技术交底后才能上岗作业。
四、 重点及难点技术方法
因为本工程属高层建筑, 为预防高空物品斜抛至地面, 故每栋考虑在标15层搭设一道水平防护架:
水平护架采取φ48×3.5钢管搭设, 因为悬挑跨度较大4000mm, 所以在编制施工方案时考虑到整体稳定性和牢靠性, 所以预埋锚环较多, 且锚环钢筋锚入梁内不能小于一个LaE。
因为该水平防护架搭设悬挑跨度较大, 在搭设过程中, 重点注意搭设先后施工次序, 不能将所搭设材料集中堆放在一处, 应堆放在该搭设楼面上, 以免荷载过大, 造成防护架跨塌, 发生安全事故。
五、 主要施工过程控制
1、 施工次序:
检验校正锚环→穿入钢管, 固定锚环端→安装钢丝绳→从内向外搭设水平钢管网架→校正水平防护架→铺设竹跳板→铺设竹纤维板→搭设外防护栏杆→检验验收
2、 水平防护架搭设
依照施工方案要求, 准备好各种材料吊运到所搭设该层楼面, 对吊绳进行下料, 固定好悬挑端, 将钢绳另一端穿入梁孔内固定, 同时固定钢管另一端, 将全部受力点固定牢靠后, 开始搭水平钢管架网, 从内向外搭设, 搭设完成后校正防护架平整度, 从内向外铺设跳板及竹纤维板, 最终搭设外侧防护栏杆, 全部防护架搭完成后, 组织关于单位验收。
六、 悬挑水平防护架设计及计算
水平悬挑钢管悬挑长度4.0m, 间距小于1.5m, 采取φ48×3.5钢管, 选取直径为10mm, 公称抗拉强度为1550N/mm26×37钢丝绳, 计算简图以下:
A、 荷载计算( 取2m跨度范围)
恒载标准值 查《建筑施工手册》得:
钢管总重: 12m×0.0376KN/m=0.452KN
扣件总重: 4×0.01295KN/个=0.0518KN
( 0.452+0.0518) ÷( 4×2) =0.063KN/m2
防护网总重:0.35KN/m2( 竹跳) +0.05KN/m2( 竹笆) +0.002KN/ m2(安全网) =0.402KN/ m2
水平杆线荷载: q1k=( 0.063+0.402) ×2=0.93KN/m2
活载标准值q1k=2KN/m2×2=4KN/m2
荷载设置值: q=1.2×q1k +1.4×q2k
=1.2×0.93+1.4×4=6.716KN/m2
B、 斜杆、 钢丝绳、 水平杆验算
按相等跨简支梁计算, 得
VB=0.625q1=0.625×6.716×2=8.395KN
VC=0.375q1=0.375×6.716×2=5.037KN
经过力分解, 得
NB= VB/sinα=8.395/0.559=15.02KN
NC= VC/sinβ5.037/0.669=7.53KN
斜杆抗拉强度σB=NB/A=15.02/4.89=31N/mm2<f=205N/mm2
符合要求。
因NB最少二个扣件拉结在立架上, NB=15.02KN<2RC=2×8=16KN
符合要求。
选取直径为10mm、 公称抗拉强度为1550N/mm26×37钢丝绳, 查《建筑施工手册》表21-3, 得Fg=97.2N/mm2, 查表21-5, 得α=0.82, 查表21-6, 得K=7。
钢丝绳允许拉力［Ｆg］＝αＦg/Ｋ=0.82×97.2/７=11.39KN>ＮC=7.35.符合要求。
悬挑水平杆挠度ω=０.５21q14/100EI=0.521×6.5648×22/100×2.06×12.19=5.45mm<[ω]= /150=13.33mm符合要求。
C、 钢丝拉绳吊环强度计算:
钢丝拉绳( 斜撑杆) 轴力RU我们均取最大值进行计算作为吊环拉力N为:N=RU=15020.0N.
钢板处吊环强度计算公式:
σ=N/A ≤[ƒ]
其中, [ƒ]为拉环钢筋抗压强度, 按照《混凝土结构设计规范》10.9.8.在物件自重标准值作用下, [ƒ]=210N/mm2
所需要吊环最小直径:
D=[15020.0/(3.14×210)]1/2×2=9.545mm
故取φ14钢筋。
D、 操作平台安全要求:
1、 水平防护上部结点, 必须位于建筑物上, 不得设置在脚手脚等施工设备上;
2、 水平防护卸料平台安装时, 钢丝绳应采取专用挂钩挂牢;
3、 水平防护装置外侧必须装置固定防护栏杆;
4、 钢丝绳与水平钢管夹角控制在45-60度;
5、 禁止在水平防护架上堆放任何材料。
七、 悬挑水平防护架拆除
1、 拆除准备:
进行水平防护架拆除安全技术交底, 交底双方在交底书上签字, 并由安全员保留一份。
为确保拆除中稳定性和安全, 拆除前检验扣件、 连墙件、 支撑体系等是否符合安全要求并去除水平防护架上渣子;
2、 拆除次序及要求:
拆架程序应遵照先搭后拆, 由外向内标准, 即先拆围护栏、 脚手板、 竹笆、 而后拆靠外边小横杆、 大横杆, 最终拆除悬挑钢管斜撑, 钢丝绳等, 并按”一步一清”标准依次进行。
先将防护架上建筑垃圾及杂物清理掉, 但禁止向下抛洒。
拆除安全网, 将安全网铁丝解掉, 折叠后放置在楼层内集中运至地面。
竹笆随防护架拆除进度逐步进行, 集中运输至地面并即时清运出场。
水平杆拆除时, 先拆中间扣件, 后拆两端扣件, 拆除扣件时要注意预防杆件坠落方法。钢管扣件拆除完成后, 将钢丝绳卸下。
材料及时送达地面, 禁止从空中抛掷; 钢管上所拆除扣件应及时清理、 归堆、 放整齐并及时清运出场。
3、 劳动力及拆架时间安排
依照本工程实际需要计划投放15人, 5天拆完。
4、 拆除安全方法:
拆除时要统一指挥, 上下呼应, 动作协调, 当解开与另一人关于结扣时, 应先通知对方, 以防坠落。传送过程中, 要轻拿轻放, 当心碰到建筑物护角和窗户。
拆下材料要渐渐下运, 禁止抛掷, 运至地面材料应按指定地点随拆随运, 分类堆放, 当日拆当日清, 拆下扣件和铁丝要集中回收处理。
拆架时应划分作业区, 周围设绳绑围栏或竖立警戒标志, 派专员看管, 地面应设专员指挥, 禁止非作业人员进入。
拆架时有专员指挥, 参加拆除人员要持证上岗, 注意动作配合和协调。
拆架高处作业人员应戴安全帽, 系安全带, 软底防滑鞋。
在拆除过程中, 中途不换人, 不准单人拆除较重杆件等有危险构配件; 如必须换人时, 应将拆除情况交代清楚后方可离开。
禁止上下同时进行拆架作业, 拆架时禁止碰撞附近电源线以防触电事故。
八、 质量确保技术方法
1、 各种材料进场必须具备出厂质量合格证书。
2、 扣件规格必须与钢管外径( φ48或51) 相同。
3、 螺栓拧紧力矩不应小于40N.M, 且应大于60N.M。
4、 在主节点处固定横向水平杆, 纵向水平杆等使用直角扣件中心线相互距离不应大于150mm。
5、 对接扣件开口必须朝上。
6、 各杠杆端头伸出扣件干板边缘长度不应小于100mm。
7、 旧扣件使用前必须进行质量检验, 有裂缝变形禁止使用, 出现滑丝螺栓, 必须更换。
8、 固定钢绳卡子, 有滑丝及裂缝禁止使用。
9、 钢管上禁止钻孔, 有弯曲过大钢管不得使用。
10、 竹跳板厚度不应小于50mm, 竹纤板厚度不得小于5mm。
11、 竹跳板对接头平铺时, 接头处必须设置两根横向水平杆。竹跳板处伸长度应接在130-150mm范围内
九、 安全技术方法
1、 操作人员必须持有上岗证。
2、 操作人员进场后必须进行安全教育学习和安全技术交底。
3、 搭设水平防护架时, 必须戴安全帽、 系好安全带。
4、 各构配件禁止往下抛掷至地面。
5、 在使用期间, 禁止拆除各种配件。
6、 上岗人员应定时体检身体, 合格者方可上岗。
7、 不得在水平防护架上堆放材料设备及建筑垃圾。
8、 搭设水平防护架时, 地面设围栏和警戒标志, 并派专员看管, 禁止非操作人员入内。
9、 操作人员必须穿防滑鞋。
10、 当有六级以上大风和雾天雨天天气时应停顿搭设。
