27.5 kV 电压互感器二次接线方法新方案

伴随科学技术发展, 新技术、 设备和工艺在电气化铁道上不停得到广泛应用, 牵引变电所二次设备也是这么, 淘汰了电磁式保护, 利用了微机保护设备, 部分新建变电所还采取了优异综合自动化技术。不过牵引变电所采取 27.5 kV 电压互感器原、 次边接线方法却没有大改善, 时有引发电压互感器二次接线回路运行不正常, 甚至造成事故。在此结合襄渝线牵引变电所电压互感器二次接线存在问题作一分析, 并提出处理方案。
一、 二次接线存在问题及原因分析
襄渝线 年完成电气化扩能改造投入运行后, 年 9 月 12 日 16: 18, A 牵引变电所27.5 kV YMb 小母线失压, 使 4YH 端子箱内 B61接地造成 4YH、 6YH 高压保险熔断; 年 3 月31 日 22: 15, B 牵引变电所 27.5 kV YMa 小母线失压, 使 A611 接地造成 3YH 高压保险熔断, 5YH低压保险熔断; 年 9 月 15 日 10: 27, C 牵引变电所 27.5 kVYMa 小母线失压, 2#B 低压开启过流保护误动作, 使 A611 接地造成 3YH、 5YH 低压保险熔断, 影响行车 29 min, 造成牵引供电网事故27.5 kV 一次接线 4 个电压互感器分成 2 组3YH、 4YH 和 5YH、 6YH, 电压互感器二次小母线也分为 2 段。因为牵引变电所牵引变压器是一主一备运行方法, 这么就势必需求2段27.5 kV高压母线在任何情况下都必需经过 #、 隔离开关母线联络开关投入运行, 2 段 27.5 kV
电压互感器小母线才能经过 #、 #隔离开关辅助开关 G5、 G6 带电。

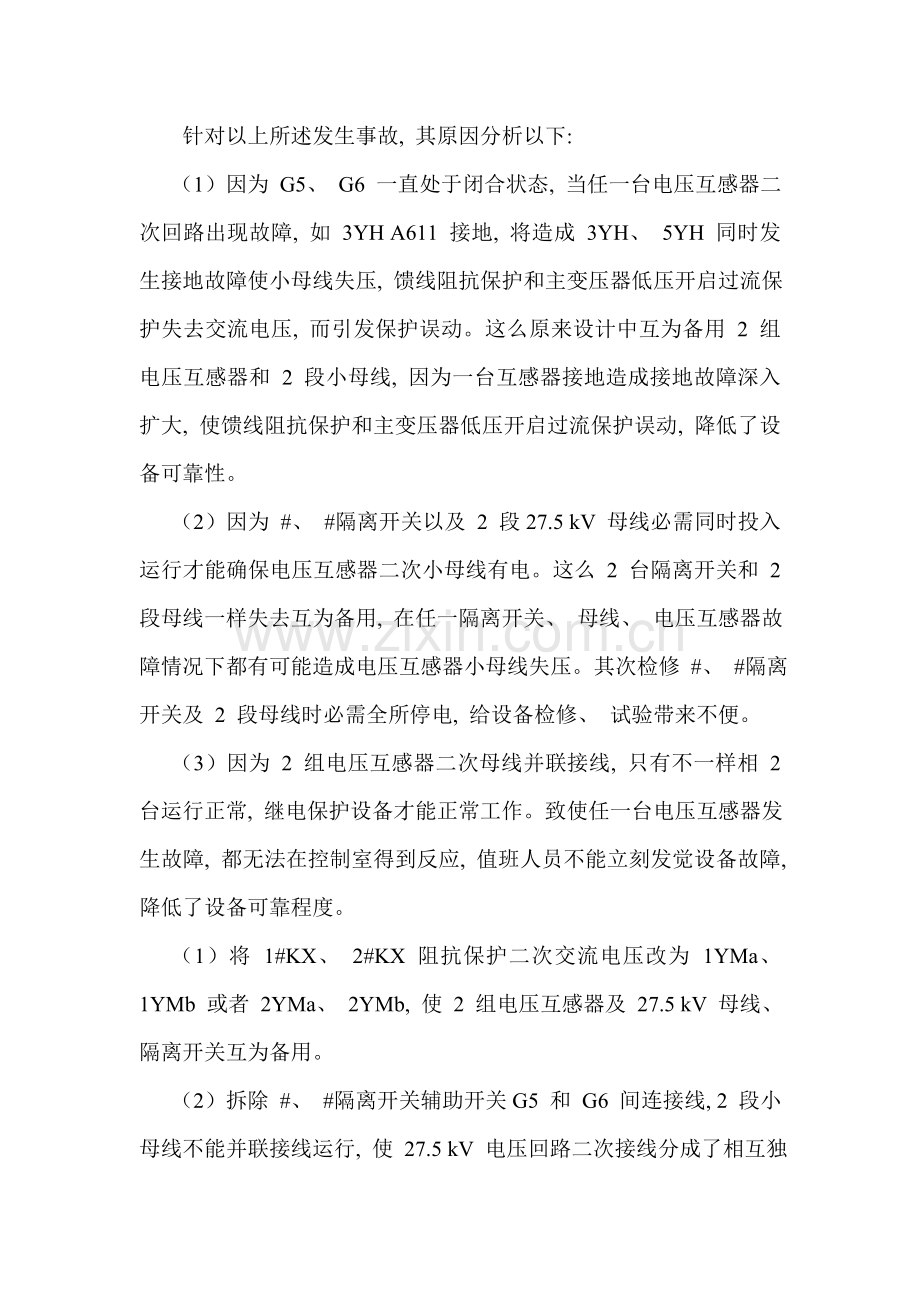

针对以上所述发生事故, 其原因分析以下:
（1）因为 G5、 G6 一直处于闭合状态, 当任一台电压互感器二次回路出现故障, 如 3YH A611 接地, 将造成 3YH、 5YH 同时发生接地故障使小母线失压, 馈线阻抗保护和主变压器低压开启过流保护失去交流电压, 而引发保护误动。这么原来设计中互为备用 2 组电压互感器和 2 段小母线, 因为一台互感器接地造成接地故障深入扩大, 使馈线阻抗保护和主变压器低压开启过流保护误动, 降低了设备可靠性。
（2）因为 #、 #隔离开关以及 2 段27.5 kV 母线必需同时投入运行才能确保电压互感器二次小母线有电。这么 2 台隔离开关和 2 段母线一样失去互为备用, 在任一隔离开关、 母线、 电压互感器故障情况下都有可能造成电压互感器小母线失压。其次检修 #、 #隔离开关及 2 段母线时必需全所停电, 给设备检修、 试验带来不便。
（3）因为 2 组电压互感器二次母线并联接线, 只有不一样相 2 台运行正常, 继电保护设备才能正常工作。致使任一台电压互感器发生故障, 都无法在控制室得到反应, 值班人员不能立刻发觉设备故障, 降低了设备可靠程度。
（1）将 1#KX、 2#KX 阻抗保护二次交流电压改为 1YMa、 1YMb 或者 2YMa、 2YMb, 使 2 组电压互感器及 27.5 kV 母线、 隔离开关互为备用。
（2）拆除 #、 #隔离开关辅助开关G5 和 G6 间连接线, 2 段小母线不能并联接线运行, 使 27.5 kV 电压回路二次接线分成了相互独立 2 段, 每段对应 1 组 2 台 27.5 kV 电压互感器, 从而避免了 1 台电压互感器二次侧发生接地故障时, 引发 2 台同时故障, 并可使 27.5 kV 电压互感器测量回路转换开关在任何情况下, 保护只从 1组 27.5 kV 电压互感器中引入二次电源, 另 1 组27.5 kV 电压互感器作为热备用。经上述改造, 因为 2 段小母线拆开, 使得 3YH、 4YH 与 1YMa、 1YMb 对应起来, 5YH、 6YH 与
2YMa、 2YMb 对应起来, 加强了 27.5 kV 电压互感器安全性, 其作用是:
（1）2 组 27.5 kV 电压互感器相互独立, 二次侧不再并联接线, 实现 2 段电压互感器小母线有效隔离, 互为备用, 在 1 组 27.5 kV 电压互感器停电2 改造方案针对原 27.5 kV 电压互感器二次接线造成事故原因和缺点提出以下处理方案, 其原理图如图 1所表示。检
修时不再存在串电可能, 确保了检修人员人身安全。

（2）假如运行中 1 组 27.5 kV 电压互感器出现故障时, 或者中央信号装置给出“27.5 kV PT断线”信号, 值班人员能够立刻经过转换开关 QK投入备用电压互感器, 而且值班人员每日定时转换QK, 检验备用互感器运行情况, 能够立刻发觉互感器运行状态, 有效避免了设备发生故障。
结论
总而言之, 经过改造后 27.5 kV 电压互感器二次接线, 实现了 2 组 27.5 kV 电压互感器、 2 段27.5 kV 母线、 2 段 YH 小母线及 #、 #隔离开关互为备用, 提升了设备可靠性, 并为变电所其她设备试验、 检修带来方便。自改造以来, 27.5 kV 电压互感器运行稳定可靠, 没有发生保护误动或设备维护检修、 试验不便等问题, 满足了继电保护需要。
