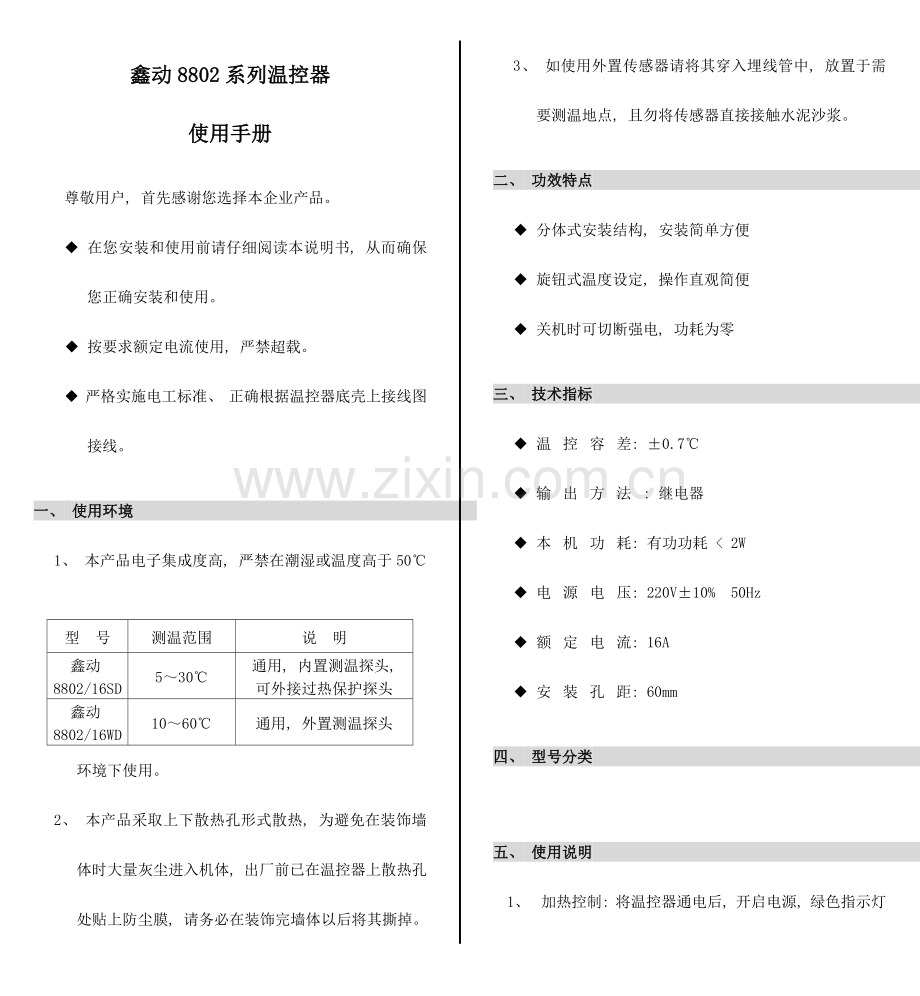

鑫动8802系列温控器
使用手册
尊敬用户, 首先感谢您选择本企业产品。
◆ 在您安装和使用前请仔细阅读本说明书, 从而确保您正确安装和使用。
◆ 按要求额定电流使用, 严禁超载。
◆ 严格实施电工标准、 正确根据温控器底壳上接线图接线。

一、 使用环境
1、 本产品电子集成度高, 严禁在潮湿或温度高于50℃环境下使用。
2、 本产品采取上下散热孔形式散热, 为避免在装饰墙体时大量灰尘进入机体, 出厂前已在温控器上散热孔处贴上防尘膜, 请务必在装饰完墙体以后将其撕掉。
3、 如使用外置传感器请将其穿入埋线管中, 放置于需要测温地点, 且勿将传感器直接接触水泥沙浆。

二、 功效特点
◆ 分体式安装结构, 安装简单方便
◆ 旋钮式温度设定, 操作直观简便
◆ 关机时可切断强电, 功耗为零

三、 技术指标
◆ 温控容差: ±0.7℃
◆ 输出方法: 继电器
◆ 本机功耗: 有功功耗 < 2W
◆ 电源电压: 220V±10% 50Hz
◆ 额定电流: 16A
◆ 安装孔距: 60mm

四、 型号分类
型 号
测温范围
说 明
鑫动8802/16SD
5～30℃
通用, 内置测温探头, 可外接过热保护探头
鑫动8802/16WD
10～60℃
通用, 外置测温探头

五、 使用说明
1、 加热控制: 将温控器通电后, 开启电源, 绿色指示灯亮, 按需要温度调整调温旋钮。当环境温度低于设定温度0.7℃时, 指示灯变为红色, 加热负载开始工作; 当环境温度高于设定温度0.7℃时, 指示灯变为绿色, 加热负载停止工作。
2、 过热保护（双控）: 鑫动8802/16SD带有过热保护功效, 将过热保护探头穿入埋线管中, 放在需要过热保护加热体周围, 当加热体温度高于过热保护温度时（标准型为50±3℃, 可依据用户要求定制）, 温控器强制断开负载, 确保加热体温度不致于过高。当加热体温度降低到过热保护温度5℃以下时, 温控器恢复正常工作。
3、 关机: 再次按动开关键, 指示灯灭, 温控器停止工作。

六、 安装
鑫动8802温控器安装方法为通用型, 可安装在墙体任何位置。

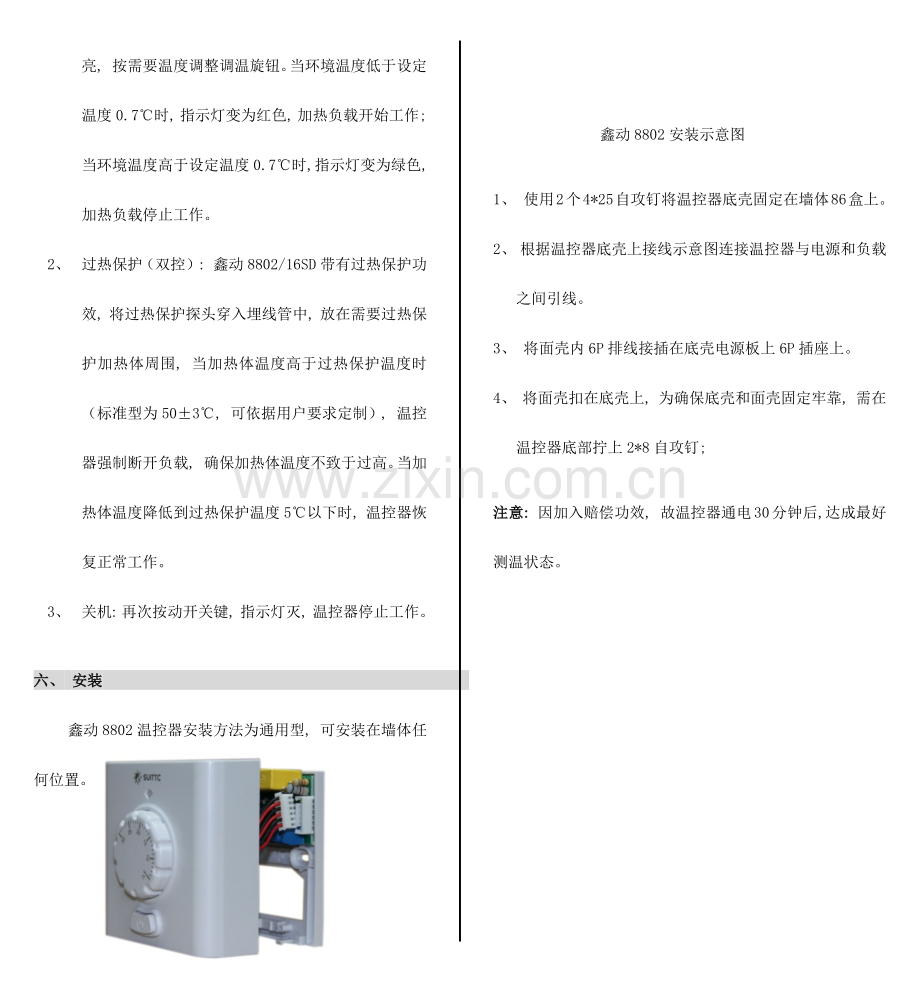

鑫动8802安装示意图

1、 使用2个4*25自攻钉将温控器底壳固定在墙体86盒上。
2、 根据温控器底壳上接线示意图连接温控器与电源和负载之间引线。
3、 将面壳内6P排线接插在底壳电源板上6P插座上。
4、 将面壳扣在底壳上, 为确保底壳和面壳固定牢靠, 需在温控器底部拧上2*8自攻钉;

注意: 因加入赔偿功效, 故温控器通电30分钟后,达成最好测温状态。
