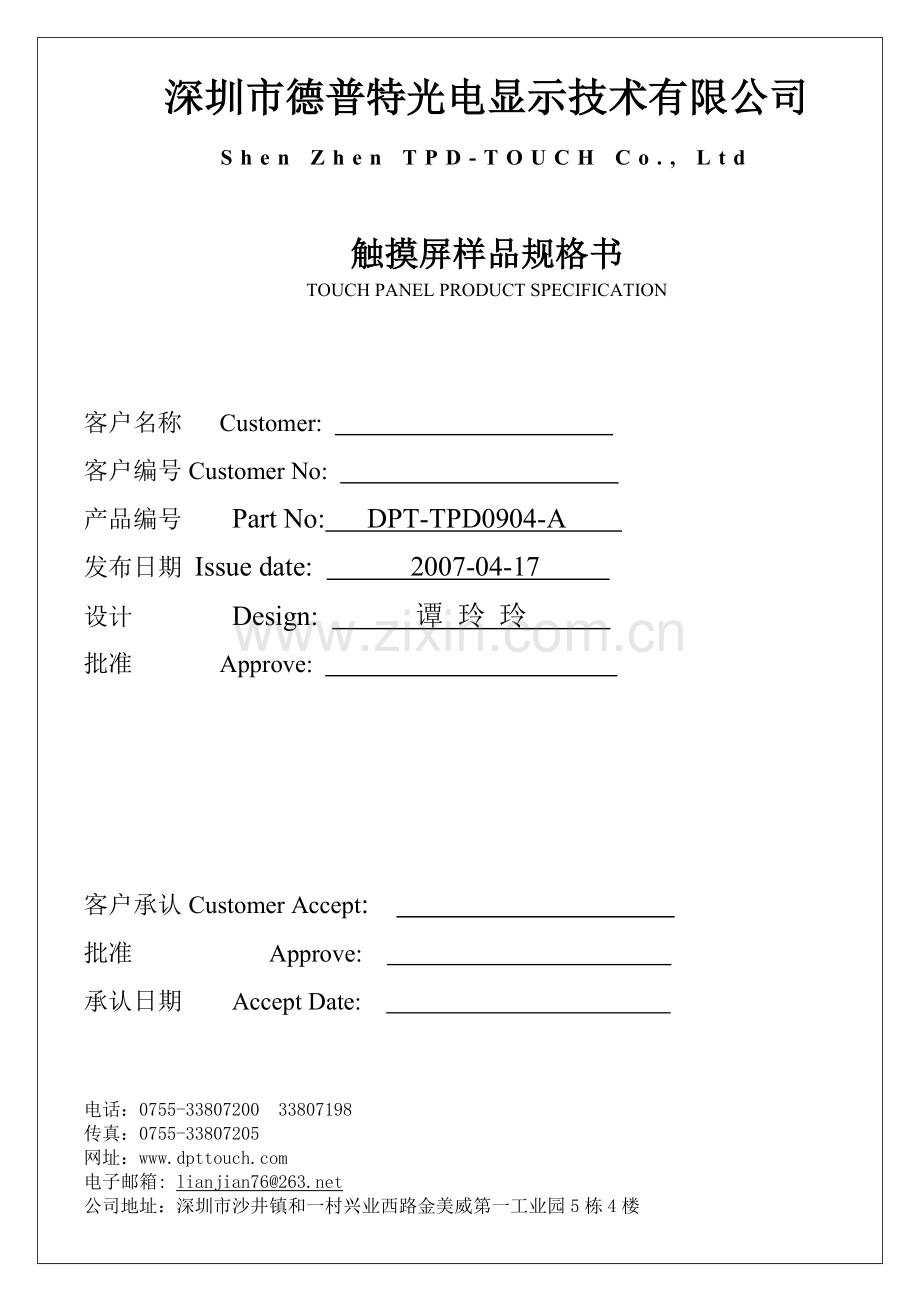

深圳市德普特光电显示技术有限公司.doc

深圳市德普特光电显示技术有限公司
Shen Zhen TPD-TOUCH Co., Ltd

触摸屏样品规格书
TOUCH PANEL PRODUCT SPECIFICATION

客户名称 Customer:
客户编号Customer No:
产品编号 Part No: DPT-TPD0904-A
发布日期 Issue date: 2007-04-17
设计 Design: 谭 玲 玲
批准 Approve:

客户承认Customer Accept:
批准 Approve:
承认日期 Accept Date:

电话：[phone] 33807198
传真：[phone]
网址：
电子邮箱: lianjian76@
公司地址：深圳市沙井镇和一村兴业西路金美威第一工业园5栋4楼
深圳市德普特光电显示技术有限公司
Shen Zhen TPD-TOUCH Co., Ltd

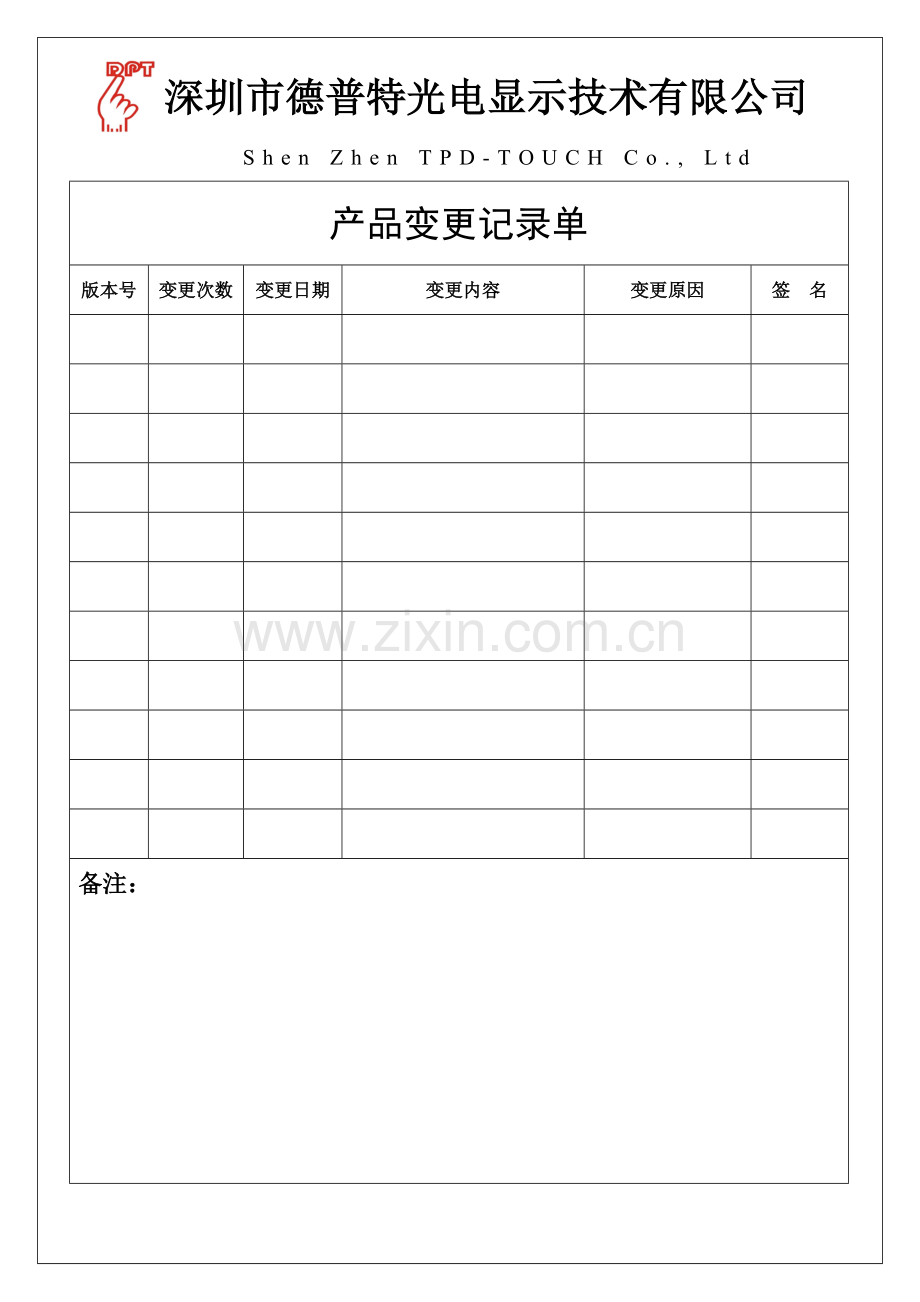

产品变更记录单
版本号
变更次数
变更日期
变更内容
变更原因
签 名

备注：

深圳市德普特光电显示技术有限公司
Shen Zhen TPD-TOUCH Co., Ltd
触摸屏产品规格书
目录

1．索引 ……………………… 01
2．基本规格 ……………………… 02
3．外型尺寸 ……………………… 附页
4．光学特性 ……………………… 03
5．电气特性 ……………………… 03
6．可靠性试验 ……………………… 4~6
7．外观检验规范 ……………………… 07
8．使用过程中的注意事项 ……………………… 08

Page :1 of 8
深圳市德普特光电显示技术有限公司
Shen Zhen TPD-TOUCH Co., Ltd
触摸屏产品规格书
基本规格
1． 适用范围
本规格书适用于数字式触摸屏

2． 一般规格
2.1 表面硬度：2H
2.2 透光率：>81%
2.3操作温度：-10℃ ~60℃
2.4 耐久力打击：大于1百万次
2.5操作电压：DC 3~5V
2.6 导通回路阻抗：小于5 KΩ
2.7 表面处理：雾面 亮面 雾面防牛顿环 (根据客户要求定)
2.8操作压力：70 ~ 100g（依客户需求而定）
2.9储存温度：-20℃ ~ 70℃ <90% RH
2.10储存温度：-20℃ ~ 70℃ <95% RH
2.11响应时间：小于100ms（依客户使用的芯片处理速度不同略有不同）
2.12 操作电流：1mA~5mA
2.13 绝缘阻抗：大于20MΩ DC25V
3.产品结构：
3.1 上电路： Film (0.175mm)
3.2 下电路： Glass (1.1mm)
3.3 PINCH：FPC

4.外型尺寸：参照附页工程

Page :2 of 8
深圳市德普特光电显示技术有限公司
Shen Zhen TPD-TOUCH Co., Ltd
触摸屏产品规格书
光学、电气特性

4．光学的特性
光透过率在波长550nm的可视波下达81%以上。

5．电气的特性：

5．1导通回路阻抗、
小于5KΩ

5.2绝缘阻抗
大于20MΩ DC25V

5.3耐静电性
在10KV，100Ω，250PF 静电表面冲击下，功能无异常

5.4 操作电压
操作电压 3V ~ 5V DC。

5．6 操作电流
操作电流可从 1mA ~ 5mA。

Page :3 of 8

深圳市德普特光电显示技术有限公司
Shen Zhen TPD-TOUCH Co., Ltd
触摸屏产品规格书
可靠性试验
6．可靠性试验：
6．1 高温测试
放置于60℃之环境中，测试120 hr,需满足下列条件。

u 导通阻抗

小于5KΩ

u 绝缘阻抗
大于20MΩ DC25V

6.2 低温测试
放置于-20℃之环境中,测试120hr,需满足下列条件.

u 导通阻抗

小于5KΩ

u 绝缘阻抗
大于20MΩ DC25V

6.3恒温、高湿测试
放置于60℃，90%RH之环境中，测试120hr,需满足下列条件.

u 导通阻抗

小于5KΩ

u 绝缘阻抗
大于20MΩ DC25V

Page :4 of 8

深圳市德普特光电显示技术有限公司
Shen Zhen TPD-TOUCH Co., Ltd
触摸屏产品规格书
可靠性试验
6.4高、低温冲击测试
放置于-20℃之环境中持续30分钟，再将温度提升60℃持续30分钟，此为
1Cycle,持续20Cycle测试，需满足下列条件。（其中温升及温降各为30分钟）

70℃ 85%RH

u 导通阻抗
-20℃ -20℃
小于5KΩ
u
大于20MΩ DC 25V 1 Cycle
30分钟 30分钟 30分钟 30分钟

6.5 打点测试
使用60gf(Speed: 5次/秒) 打点专用笔φ2.0,于TOUCH PANEL 同一点上,打点
100万次,需满足下列条件。

u 导通阻抗

小于5KΩ

u 绝缘阻抗
大于20MΩ DC25V

Page : 5 of 8

深圳市德普特光电显示技术有限公司
Shen Zhen TPD-TOUCH Co., Ltd
触摸屏产品规格书
可靠性试验

6.6试验(室温下)
使用φ9mm钢球，由30cm高处，自由落体撞击TOUCH PANEL表面，需满足下列条件。

u 导通阻抗

小于5KΩ

u 绝缘阻抗
大于20MΩ DC25V

TOUCH PANEL 上层PET、下层有机玻璃不得有破损和裂纹。

注：试验后的测定工作，要放置于空调房内 24h以上实施。（但是，打点测试、撞击测试除外）

Page : 6 of 8

深圳市德普特光电显示技术有限公司
Shen Zhen TPD-TOUCH Co., Ltd
触摸屏产品规格书
外观检查规范

7．外观众检验规范
检查范围
检查范围：
TOUCH PANEL之可视面 60度min 60度min

7-1检查环境及距离：
7-1.1检验条件
（A）场所亮度：500 Lux （B）目视距离：30cm（PANEL 需在透光情形下测定）
7.2规格标准

项次
规格范围
允收数
异色点
（B/W Spot）
Φ≦0.05mm
不计

Φ>0.1mm
0
同色点
（Contrast Spot）
Φ≦0.2mm
不计
Φ0.2<S<Φ0.3mm
3
S>0.3mm
0
刮伤
（Line）
W≦0.05mm
不计
L≦5mm&W≦0.05mm
2
L≦3mm&W≦0.1mm
1
注（1）Φ代表直径
（2）目视轮廓清晰、明确的脏污，依异物之基准判定
（3）目视轮廓不清晰、不明确的脏污，假如在透过光下无法明确分辨的则视为良品

7.3抽样计划/质量允收水平
MIL-STD-105D水平Ⅱ抽样
AQL Cr （严重缺点）0.00% ﹎﹎ 破损，不符规格
AQL Ma （主要缺点）0.65% ﹎﹎ 刮伤与异物及边缘翘起很明显
AQL Ma （主要缺点）1.5 % ﹎﹎ 刮伤与异物及边缘翘起不明显

Page : 7 of 8

深圳市德普特光电显示技术有限公司
Shen Zhen TPD-TOUCH Co., Ltd
8．使用过程中的注意事项

为了避免不良事故的发生和产品性能的破坏，请遵守如下警告及禁止事项。

8.1 储存的注意事项 :
储存产品时须按样品承认书的温湿度要求放置注意不可受日光直射或重物重压。

8.2 搬运的注意事项:

须保持产品的透明清晰度，因而请在接触产品之前戴上指套或手套，因为玻璃周没有磨边。
当握拿产品时，手套和面罩会有污点，并且握拿产品时请握住产品的四周。在取出产品时，
请不要握拿引线不会造成产品与引线松动。

8.3 组合上机的注意事项:

1）不要对产品施加额外的拉力。因为引线连接彩的是热压组合方式，所以不要使用额外的拉力。
2）安装组合时，请不要重拉FPC，因为重拉将使FPC从产品上肃离。
3）请不要在FPC上粘贴或安半其它物品。如：在FPC上贴一层FILM或金属板，因为这些附
加物会对FPC顶部施加一个额外的压力，从而导致FPC内侧松动。
4）如有通气槽，请在设计产品结构时，注意产品附的不能有液体物和粉状物。
5）为了不使T/P表面受压，因此机壳与我司T/P组合间隙须保持在0.2mm-0.5mm的范围内。
6）我们建议设计机壳应覆盖驱动区的边缘，以免对驱动区外区进行操作，减少寿命，因为驱动
区外区域操作会严重损伤透明电极。

8.4 操作过程中的注意事项

1） 请勿使用聚纤维酯笔直径≥2的笔，或手指以外的物体来操作，如：硬面尖的物体像圆珠笔、
尖铅笔等等。

2） 由于长期使用，点按键的位置很可能会有略微的上下偏移，因此建议最好使用电流和软件
的形式进行归零操作。

3） 用酒精去除产品表面的污秽，如果有酒精泡沫留在FILM和GLASS之间，很可能粘贴附
着力不强，引起脱落或操作不良。请不要使用有机溶液，或其它有机溶液。
