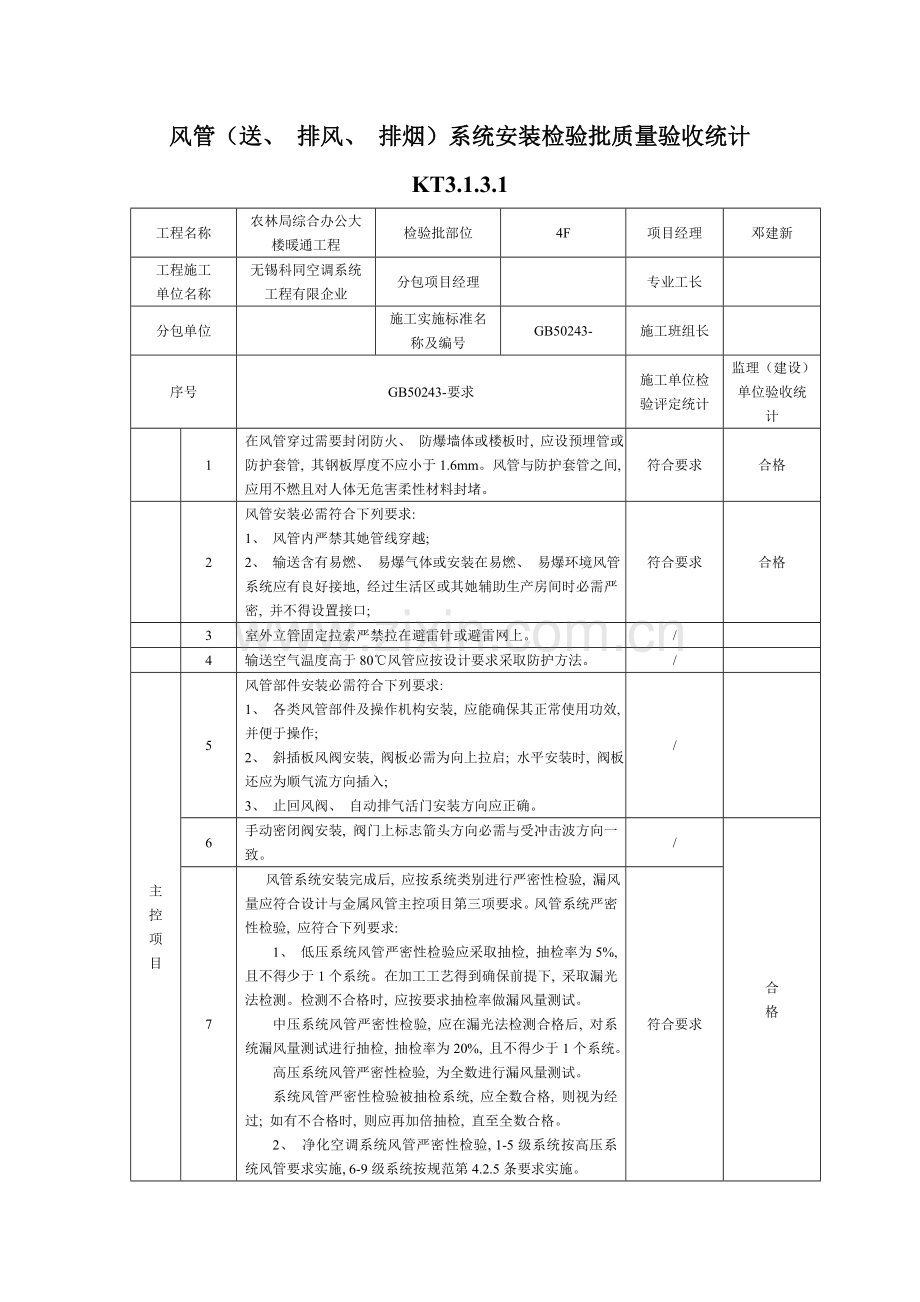

风管（送、 排风、 排烟）系统安装检验批质量验收统计 KT3.1.3.1
工程名称
农林局综合办公大楼暖通工程
检验批部位
4F
项目经理
邓建新
工程施工
单位名称
无锡科同空调系统工程有限企业
分包项目经理

专业工长

分包单位

施工实施标准名称及编号
GB50243-
施工班组长

序号
GB50243-要求
施工单位检验评定统计
监理（建设）单位验收统计

1
在风管穿过需要封闭防火、 防爆墙体或楼板时, 应设预埋管或防护套管, 其钢板厚度不应小于1.6mm。风管与防护套管之间, 应用不燃且对人体无危害柔性材料封堵。
符合要求
合格

2
风管安装必需符合下列要求:
1、 风管内严禁其她管线穿越;
2、 输送含有易燃、 易爆气体或安装在易燃、 易爆环境风管系统应有良好接地, 经过生活区或其她辅助生产房间时必需严密, 并不得设置接口;
符合要求
合格

3
室外立管固定拉索严禁拉在避雷针或避雷网上。
/

4
输送空气温度高于80℃风管应按设计要求采取防护方法。
/

主
控
项
目
5
风管部件安装必需符合下列要求:
1、 各类风管部件及操作机构安装, 应能确保其正常使用功效, 并便于操作;
2、 斜插板风阀安装, 阀板必需为向上拉启; 水平安装时, 阀板还应为顺气流方向插入;
3、 止回风阀、 自动排气活门安装方向应正确。
/

6
手动密闭阀安装, 阀门上标志箭头方向必需与受冲击波方向一致。
/
合
格
7
风管系统安装完成后, 应按系统类别进行严密性检验, 漏风量应符合设计与金属风管主控项目第三项要求。风管系统严密性检验, 应符合下列要求:
1、 低压系统风管严密性检验应采取抽检, 抽检率为5%, 且不得少于1个系统。在加工工艺得到确保前提下, 采取漏光法检测。检测不合格时, 应按要求抽检率做漏风量测试。
中压系统风管严密性检验, 应在漏光法检测合格后, 对系统漏风量测试进行抽检, 抽检率为20%, 且不得少于1个系统。
高压系统风管严密性检验, 为全数进行漏风量测试。
系统风管严密性检验被抽检系统, 应全数合格, 则视为经过; 如有不合格时, 则应再加倍抽检, 直至全数合格。
2、 净化空调系统风管严密性检验, 1-5级系统按高压系统风管要求实施, 6-9级系统按规范第4.2.5条要求实施。
符合要求
续表
一
般
项
目
1
风管安装应符合下列要求:
1、 风管安装前, 应清除内、 外杂物, 并做好清洁和保护工作;
2、 风管安装位置、 标高、 走向, 应符合设计要求。现场风管接口配置, 不得缩小其有效截面;
3、 连结法兰螺栓应均匀拧紧, 其螺母宜在同一侧;
4、 风管接口连接应严密、 牢靠。风管法兰垫片材质应符合系统功效要求, 厚度不应小于3mm。垫片不应凸如管内, 亦不宜突出法兰外;
5、 柔性短管安装, 应松紧适度, 无显著扭曲;
6、 可伸缩金属或非金属软管长度不宜超出2m, 并不应有死弯或塌凹。
7、 风管与砖、 混凝土风道连接接口, 应顺着气流方向插入, 并采取密封方法。风管穿出屋面处应设有防雨装置

符
合
要
求
合

格
2
无法连接风管安装还应符合下列要求:
1、 风管连接处, 应完整无缺损、 表面应平整, 无显著扭曲;
2、 承插式风管四面缝隙应一致, 无显著弯曲或褶皱; 内涂密封胶应完整, 外粘密封胶带, 应粘贴牢靠、 完整或无缺损;
3、 薄钢板法兰形式风管连接, 弹性插条、 弹簧夹或紧固螺栓间隔不应大于150mm, 且分布均匀, 无松动现象;
4、 插条连接矩形风管, 连接后板面应平整、 无显著弯曲。

符合要求
3
风管连接应平直、 不扭曲。显著风管水平安装, 水平度地许可偏差为3/1000, 总偏差不应大于20mm。显著风管垂直安装, 垂直安装许可偏差为2/1000, 总偏差不应大于20mm。暗装风管位置, 应正确、 无显著偏差。
除尘系统分管, 宜垂直或倾斜敷设, 与水平夹角宜大于或等于45°, 小坡度和水平管应尽可能短。
对含有凝结水或其她液体风管, 坡度应符合设计要求, 并在最低处设排液装置。

符合要求
4
风管支、 吊架安装应符合下列要求:
1、 风管水平安装, 直径或长边尺寸小于等于400mm, 间距不应大于4m; 大于400mm, 不应大于3m。螺旋风管支、 吊架间距可分别延长至5m和3.75m, 对于薄钢板法兰风管, 其支、 吊架间距不应大于3m。
2、 风管垂直安装, 间距不应大于4m, 单根直管最少应有2个固定点。
3、 风管支、 吊架宜按国家标准图集与规范选择强度和刚度相适应形式和规格。对于直径或边长大于2500mm超宽、 超重等特殊风管支、 吊架应按设计要求。
4、 支、 吊架不宜设置在风口、 阀口、 检验门及自控机构处, 离风口或插接管距离不宜小于200mm。

符合要求

续表
一
般
项
目
4
5、 当水平悬吊主、 干风骨长度超出20m时, 应设置预防摆动固定点, 每个系统不应少于1个。
6、 吊架螺孔应采取机械加工。吊杆应平直, 螺纹完整, 光洁。安装后各副支、 吊架受力应均匀, 无显著变形。
风管或空调设备使用可调隔振支、 吊架拉伸或压缩量应按设计要求进行调整。
7、 抱箍支架, 折角应平直, 抱箍应紧贴并箍紧风管。安装在支架上圆形风管应设托座抱箍, 其圆弧应均匀, 且与风刮外径相一致。
符
合
要
求
合

格
5
不锈钢板、 铝板风管与碳素钢支架接触处, 应有隔绝或防腐绝缘方法。
/
6
非金属风管安装还应符合下列要求:
1、 风管连接两法兰端面应平行、 严密, 法兰螺栓两侧应加镀锌垫圈;
2、 应合适增加支、 吊架与水平风管接触面积;
3、 硬聚氯乙烯风管直段连续长度大于20m, 应按设计要求设置伸缩节; 支管重量不得由干管来承受, 必需自行设置支、 吊架;
4、 风管垂直安装, 支架间距不应大于3m。
/
7
各类风阀应安装在便于操作及检修部位, 安装后手动或电动操作装置应灵活、 可靠, 阀板关闭应保持严密。
防火阀直径或长边尺寸大于等于630mm时, 宜设独立支、 吊架。排烟阀（排烟口）及手控装置（包含预埋管套）位置应符合设计要求。预埋套管不得有死弯及瘪陷。
除尘系统吸入管段调整阀, 宜安装在垂直管段上。
/
8
风帽安装必需牢靠, 连接风管或墙面交接处不应渗水。
/
9
吸、 排风罩安装位置应正确, 排列整齐, 牢靠可靠。
/
10
风口与风管连接应严密、 牢靠, 与装饰面相紧贴; 表面平整、 不变形, 调整灵活、 可靠。条形风口安装, 接缝处应衔接自然, 无显著缝隙。同一厅室、 房间内相同风口安装高度应一致, 排列应整齐。
明装无吊顶风口, 安装位置和标高偏差不应大于10mm。
风口水平安装, 水平度偏差不应大于3/1000。
风口垂直安装, 垂直度偏差不应大于2/1000.
符
合
要
求

施工单位检验
评定结果

项目专业质量检验员: 年 月 日

监理（建设）单位
验收结论

监理工程师（建设单位项目技术责任人）: 年 月 日
