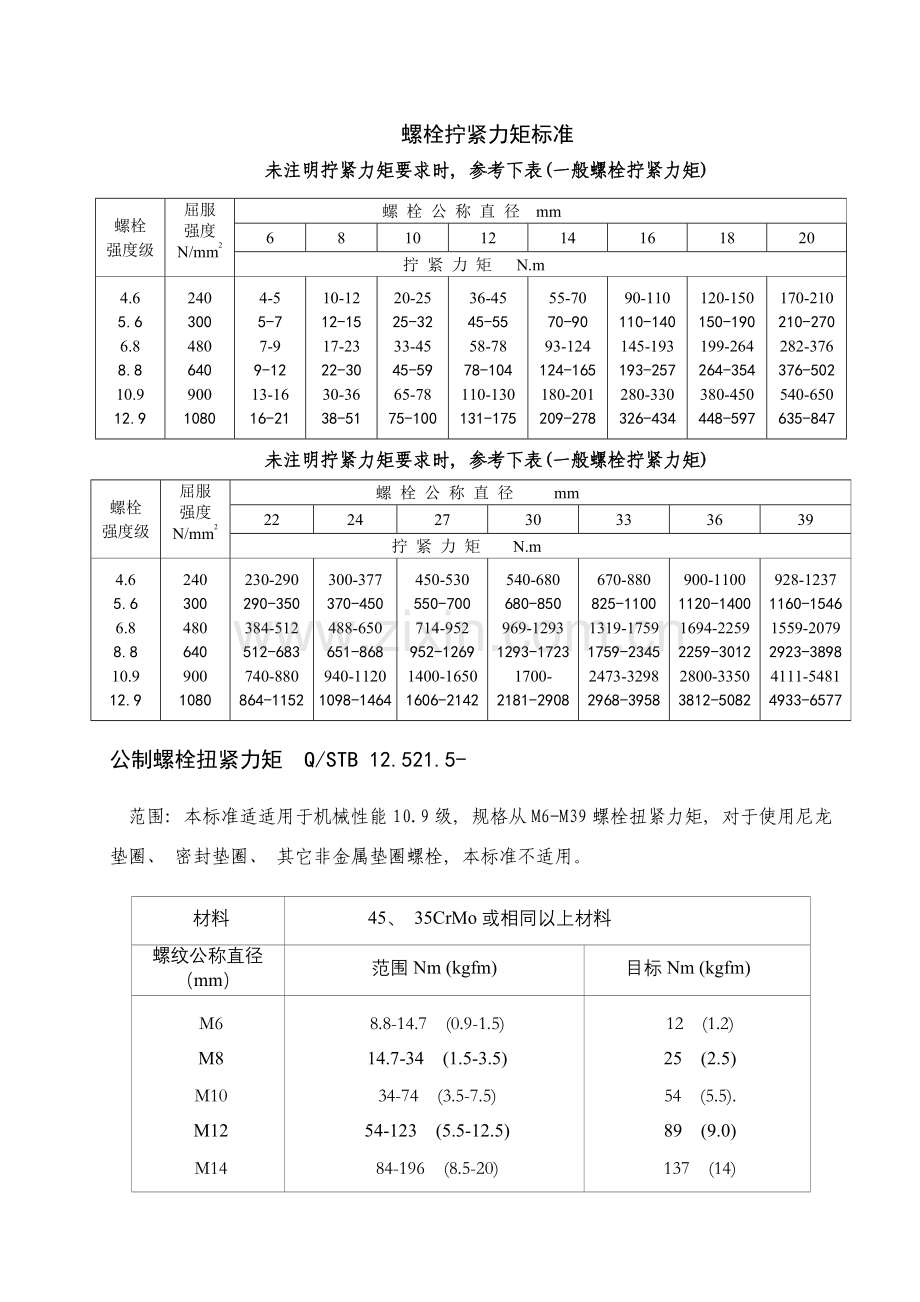

螺栓拧紧力矩标准
未注明拧紧力矩要求时, 参考下表(一般螺栓拧紧力矩)
螺栓
强度级
屈服
强度
N/mm
螺 栓 公 称 直 径 mm
6
8
10
12
14
16
18
20
拧 紧 力 矩 N.m
4.6
5.6
6.8
8.8
10.9
12.9
240
300
480
640
900
1080
4-5
5-7
7-9
9-12
13-16
16-21
10-12
12-15
17-23
22-30
30-36
38-51
20-25
25-32
33-45
45-59
65-78
75-100
36-45
45-55
58-78
78-104
110-130
131-175
55-70
70-90
93-124
124-165
180-201
209-278
90-110
110-140
145-193
193-257
280-330
326-434
120-150
150-190
199-264
264-354
380-450
448-597
170-210
210-270
282-376
376-502
540-650
635-847
未注明拧紧力矩要求时, 参考下表(一般螺栓拧紧力矩)
螺栓
强度级
屈服
强度
N/mm
螺 栓 公 称 直 径 mm
22
24
27
30
33
36
39
拧 紧 力 矩 N.m
4.6
5.6
6.8
8.8
10.9
12.9
240
300
480
640
900
1080
230-290
290-350
384-512
512-683
740-880
864-1152
300-377
370-450
488-650
651-868
940-1120
1098-1464
450-530
550-700
714-952
952-1269
1400-1650
1606-2142
540-680
680-850
969-1293
1293-1723
1700-
2181-2908
670-880
825-1100
1319-1759
1759-2345
2473-3298
2968-3958
900-1100
1120-1400
1694-2259
2259-3012
2800-3350
3812-5082
928-1237
1160-1546
1559-2079
2923-3898
4111-5481
4933-6577

公制螺栓扭紧力矩 Q/STB 12.521.5-
范围: 本标准适适用于机械性能10.9级, 规格从M6-M39螺栓扭紧力矩, 对于使用尼龙垫圈、 密封垫圈、 其它非金属垫圈螺栓, 本标准不适用。
材料
45、 35CrMo或相同以上材料
螺纹公称直径（mm）
范围Nm (kgfm)
目标Nm (kgfm)
M6
M8
M10
M12
M14

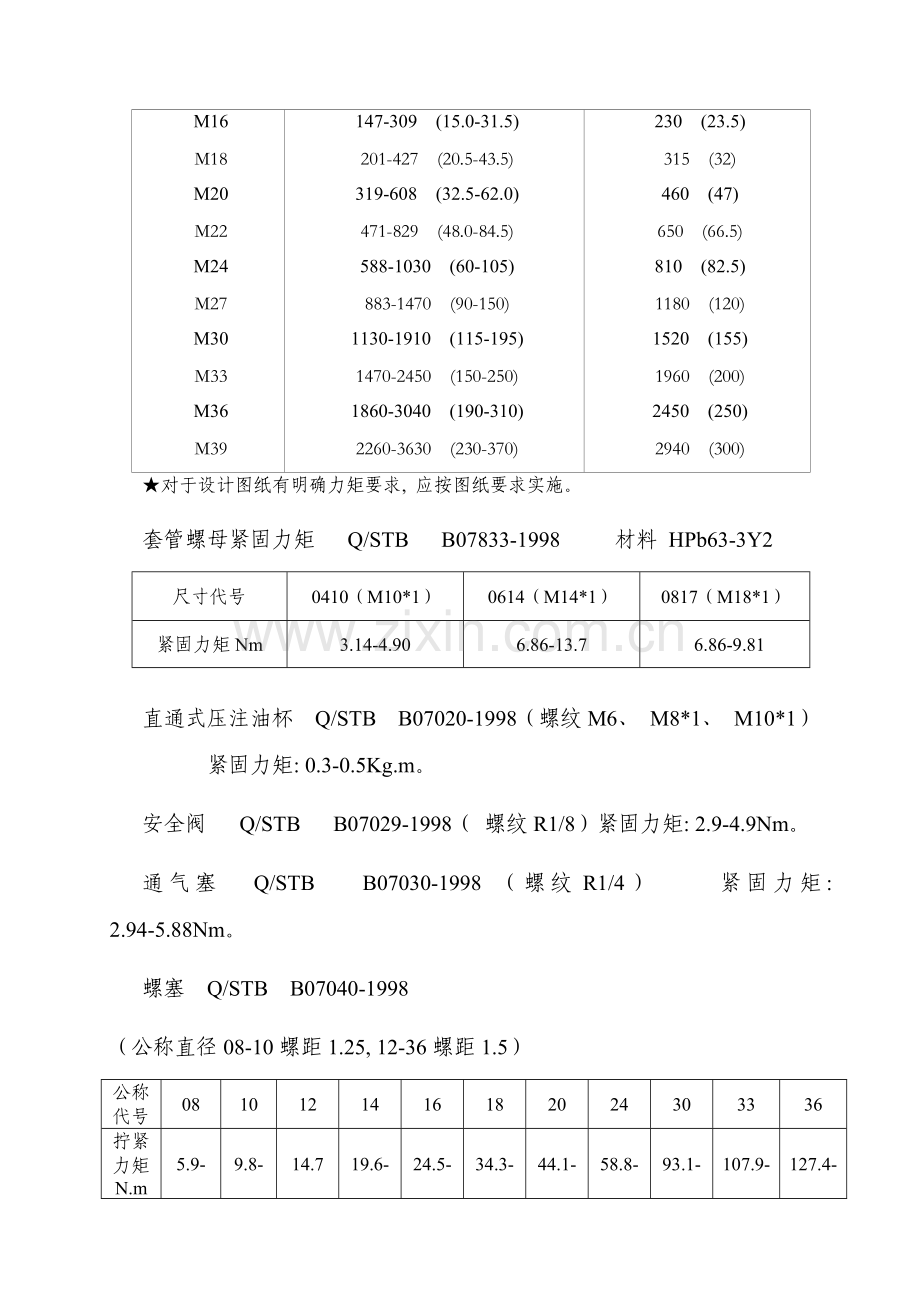

M16
M18
M20
M22
M24
M27
M30
M33
M36
M39
8.8-14.7 (0.9-1.5)
14.7-34 (1.5-3.5)
34-74 (3.5-7.5)
54-123 (5.5-12.5)
84-196 (8.5-20)
147-309 (15.0-31.5)
201-427 (20.5-43.5)
319-608 (32.5-62.0)
471-829 (48.0-84.5)
588-1030 (60-105)
883-1470 (90-150)
1130-1910 (115-195)
1470-2450 (150-250)
1860-3040 (190-310)
2260-3630 (230-370)
12 (1.2)
25 (2.5)
54 (5.5).
89 (9.0)
137 (14)
230 (23.5)
315 (32)
460 (47)
650 (66.5)
810 (82.5)
1180 (120)
1520 (155)
1960 (200)
2450 (250)
2940 (300)
★对于设计图纸有明确力矩要求, 应按图纸要求实施。
套管螺母紧固力矩 Q/STB B07833-1998 材料 HPb63-3Y2
尺寸代号
0410（M10*1）
0614（M14*1）
0817（M18*1）
紧固力矩Nm
3.14-4.90
6.86-13.7
6.86-9.81

直通式压注油杯 Q/STB B07020-1998（螺纹M6、 M8*1、 M10*1）
紧固力矩: 0.3-0.5Kg.m。
安全阀 Q/STB B07029-1998（ 螺纹R1/8）紧固力矩: 2.9-4.9Nm。
通气塞 Q/STB B07030-1998 （螺纹R1/4） 紧固力矩: 2.94-5.88Nm。
螺塞 Q/STB B07040-1998
（公称直径08-10螺距1.25, 12-36螺距1.5）
公称
代号
08
10
12
14
16
18
20
24
30
33
36
拧紧
力矩
N.m
5.9-
8.8
9.8-
12.7
14.7
-19.6
19.6-
24.5
24.5-
34.3
34.3-
44.1
44.1-
53.9
58.8-
78.4
93.1-
122.5
107.9-
147.1
127.4-
176.5

螺栓（排气） Q/STB B07060-1998（M12*1.5） 紧固力矩: 58.8-78.4N.m。
软管（锥形密封）Q/STB B07100-1998
公称
代号
03
（M18*1.5）
04
（M22*1.5）
05
（M24*1.5）
06
(M30*1.5)
14
(M42*1.5)
拧紧力矩（Kg.m）
5±2
8±2
14±3
18±3
30±3
软管（锥形密封） Q/STB B07123-1998
（接头部螺母拧紧力矩）
材 料
Q235、 0Cr19Ni9
螺纹公称代号
/直径（mm）
范围Nm (kgfm)
目标Nm (kgfm)
02/14 (M14)
03/18 (M18)
04/22 (M22)
05/24 (M24)
06/30 (M30)
10/33 (M33)
12/36 (M36)
14/42 (M42)
19.6-29.4 (2-3)
29.4-68.61 (3-7)
58.8-98.1 (6-10)
107.9-166.7 (11-17)
147.1-205.9 (15-21)
147.1-245.1 (15-25)
196.2-294.2 (20-30)
245.2-343.2 (25-35)
24.5(2.5)
49(5)
78.5(8).
137.3(14)
176.5(18)
196.1(20)
245.2(25)
294.2(30)
螺母（球头式管接头用） Q/STB B07201-1998
拧紧力矩: N.m 材料: （Q235）
公称代号
05
M12*1.5
06
M14*1.5
07
M14
08
M16*1.5
10
M20*1.5
12
M22*1.5
15
M27*1.5
18
M30*1.5
22
M36*1.5
扭紧力矩
9.8-24.5
9.8-29.4
14.7-34.3
19.6-44
24.5-59
29-69
49-123
59-137
69-151
管接头螺母 Q/STB B07202-1998 拧紧力矩（Q235 / HPb 59-1）
公称
代号
05
（M8）
06
（M10）
07
（M12）
08
（M14*1.5）
10
(16*1.5)
12
(M20*1.5)
15
（M22*1.5）
拧紧力矩
（N.m）
12.7-17.6
15.7-23.5
29.4-39.2
39.2-49
58.8-78.4
68.6-93.1
铰接螺栓 Q/STB B07206-1998 拧紧力矩（Q235）
公称
代号
04
M8
05
M8
07
M10*1.25
08
M12
10
M14*1.5
12
M16*1.5
15
M20*1.5
18
M24*1.5
拧紧力矩
（N.m）
7.8-9.8
9.8-
12.7
19.6-
29.4
24.5-
34.3
34.3-
44.1
44.1-
53.9
49.0-
63.7
球头式端直通接头 Q/STB B07211-1998拧紧力矩 （Q235 HPb 60-1 ）
公称
代号
05
M12*1.5
06
M14*1.5
07
M14*1.5
08
M16*1.5
10
M20*1.5
12
M22*1.5
15
M27*1.5
拧紧力矩
（N.m）
5.9-
8.8
9.8-
12.7
14.7-
24.5
29.4-
39.3
53.9-
73.5
78.5-
103
98-
132
表中拧紧力矩适适用于钢制接头

管接头 Q/STB B07212-1998紧固力矩（区分代号为5、 7件 材料Q235）
公称
代号
05
M8
06
M10*1.25
07
M12*1.5
08
M14*1.5
10
M16*1.5
12
M20*1.5
15
M22*1.5
拧紧
力矩
（N.m）
5.9-
8.8
9.8-
12.7
14.7-
24.5
29.4-
39.3
53.9-
73.5
78.5-
103
98-
132

套管螺母 Q/STB B07221-1998 拧紧力矩 （材料Q235）
公称
代号
02
M14*1.5
03
M18*1.5
04
M22*1.5
05
M24*1.5
06
M30*1.5
10
M33*1.5
12
M36*1.5
14
M42*1.5
拧紧
力矩
（N.m）
49
±19.6
78.5
±19.6
127.5
±19.6
225.6
±29.4
264.8
±29.4
304
±39.2
362.8
±49
441.3
±58.8

管接头 Q/STB B07230-1998 拧紧固力矩 （Q235）
公称
代号
02
M14*1.5
03
M18*1.5
04
M22*1.5
05
M24*1.5
06
M30*1.5
10
M33*1.5
12
M36*1.5
14
M42*1.5
拧紧
力矩
（N.m）
29.4-
39.2
78.4-102.9
117.6-161.7
357.7-480.2
744.8-
1009.4

弯头（带座） Q/STB B07235-1998 、 B07236-1998 拧紧力矩
公称
代号
02
M14*1.5
03
M18*1.5
04
M22*1.5
05
M24*1.5
06
M30*1.5
10
M33*1.5
12
M36*1.5
14
M42*1.5
拧紧
力矩
（N.m）
29.4-
39.2
78.4-102.9
117.6-161.7
357.7-480.2
744.8-
1009.4

喉箍 Q/STB B07281-1998 拧紧力矩
公称代号
28、 35、 22、
25、 41、 48
54、 60、
70、 80、
90、 102、 115、 127、 146、
158、 191、 216、 242、 270
16、 19
拧紧力矩（N.m）
4.5±0.5
6.0±0.5
6.9±0.5
3.4±0.5

U形管夹及座 Q/STB B07283-1998
螺母紧固力矩（区分代号 2、 3使用）
公称代号
10、 12
（M6*1）
15
（M8*1.25）
22、 27、 34、 43、 49、 51、
61、 70、 76（M10*1.25）
83、 89、 102、 114
（M12*1.5）
拧紧力矩
（N.m）
6.9-11.8
8.8-17.7
10.8-26.5
14.7-44.1

管夹 Q/STB B07289-1998(有效紧固直径φ25-φ232) 紧固力矩: 8.8±05Nm
套管接头 Q/STB B07290-1998
公称代号
02
(M14*1.5)
03
(M18*1.5)
04
(M22*1.5)
05
(M24*1.5)
06
(M30*1.5)
拧紧力矩（N.m）
24.5±4.9
49±19.6
78.4±19.6
137.2±29.4
176.4±29.4

套管螺母 Q/STB B07833-1998
公称代号
04
(M10*1)
06
(M14*1)
08
(M18*1)
拧紧力矩（N.m）
3.14-4.90
6.86-9.81
6.86-13.7

软管（空调器用） Q/STB B09488-1998
公称代号
04
(9/16-18UNF)
06
(3/4-16UNF)
07
（7/8-14UNF）
拧紧力矩（N.m）
11.8-14.7
19.6-24.5
29.4-34.3
