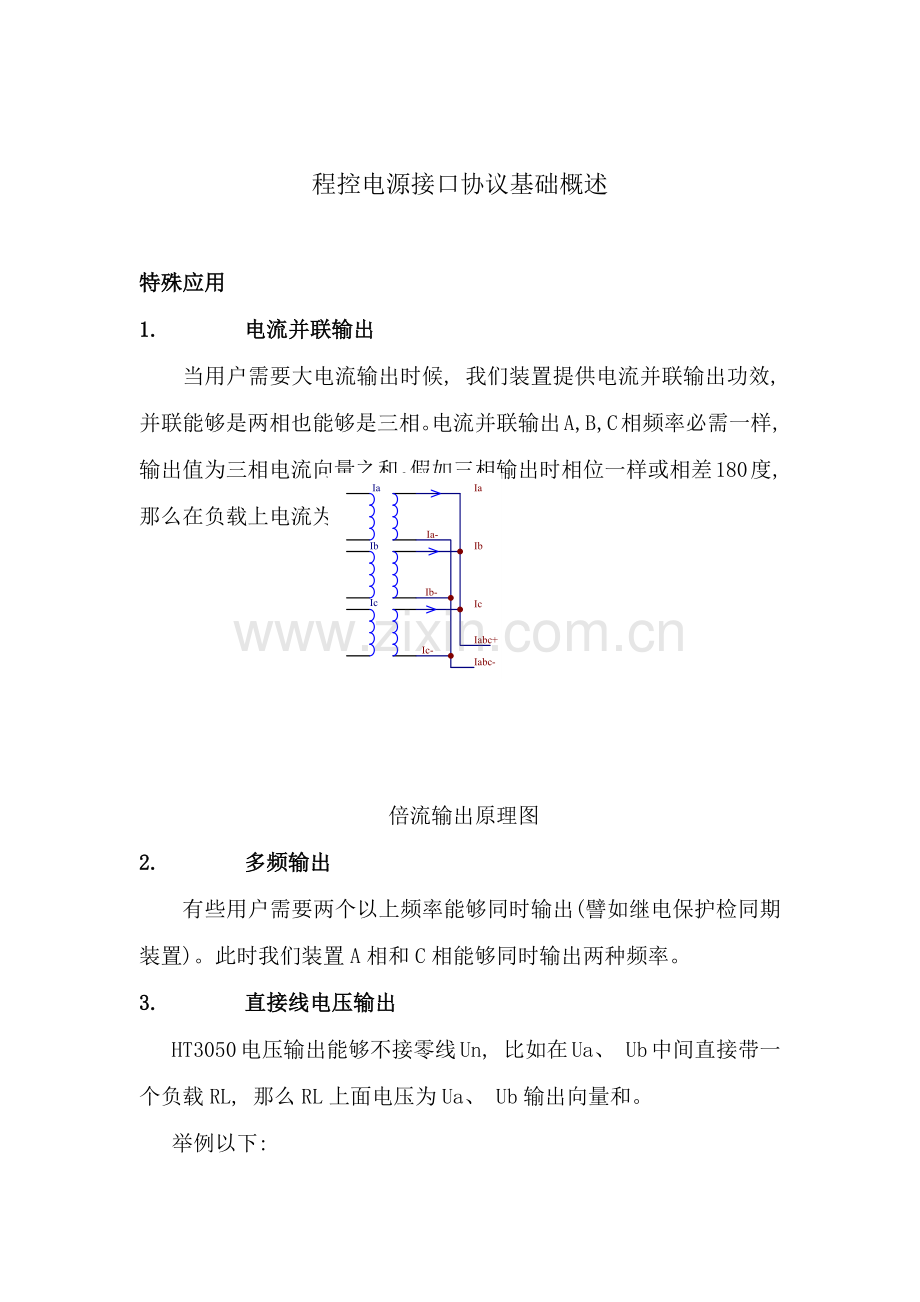

程控电源接口协议基础概述

特殊应用
1. 电流并联输出
当用户需要大电流输出时候, 我们装置提供电流并联输出功效, 并联能够是两相也能够是三相。电流并联输出A,B,C相频率必需一样, 输出值为三相电流向量之和。假如三相输出时相位一样或相差180度, 那么在负载上电流为三相电流代数和。

倍流输出原理图
2. 多频输出
有些用户需要两个以上频率能够同时输出(譬如继电保护检同期装置)。此时我们装置A相和C相能够同时输出两种频率。
3. 直接线电压输出
HT3050电压输出能够不接零线Un, 比如在Ua、 Ub中间直接带一个负载RL, 那么RL上面电压为Ua、 Ub输出向量和。
举例以下:
Ua=57.7V
Ub=57.7V
R=1000

假设如上图所表示有一个R＝1000欧姆负载电阻接在Ua和Ub之间, Ua和Ub输出为57.7V, Ua相位为0度, Ub为240度。

则其向量关系如上图所表示。
所以R上功率 P＝(Uab×Uab)/R
Uab=Ua-Ub=100V
R=1000欧
P=100×100/1000＝10W
实际输出Ua、 Ub之间夹角能够是任意角度, Ua、 Ub电压也能够不对称, 不过HT3050不提供这类输出情况下功率计算。
注意: 线电压之间一定要有负载, 严禁线电压直接短路。
八、 保修
华天电力对HT3050提供终生维修服务, 无偿保修期为 1年, 超出保修期后合适收取维修成本费。
九、 程控电源接口协议说明
1. 协议总体架构
1.1．适用范围
本协议要求了数据采集和控制单元（以下简称数据单元）与通信单元之间进行数据传输帧格式、 链路层传输规则、 应用数据结构、 应用功效和报文格式。
本协议在通信信道方面适适用于点对点, 一点对多点通信方法, 适适用于通信单元对数据单元实施主从问答方法以及数据单元主动上传方法通信。
本协议适用RS232异步通信方法, 波特率38400bps, 8位数据, 1个停止位, 无效验。
1.2．帧格式
位置
报 文
备 注
0
起始字符（0x68）
帧头
1
长度Len

2
长度Len

3
起始字符（0x68）

4
地址域

5
命令域

6
数据域

Len-2
校验和CS

Len-1
结束字符（0x16）
帧尾

1.3．帧格式说明
帧头:0x68
帧尾:0x16
长度
两个反复长度Len必需完全一致, 不然, 此帧为无效帧; 长度Len是从帧头到帧尾（包含帧头和帧尾）字节数总和; 长度Len不能大于255字节。
地址域
接收方设备地址。通信单元地址编号为0x80; 数据单元地址编号能够是0到0x7F任意一个, 对于多个数据单元则编号不得反复。
命令域
=0x91: 高精度读
=0x92: 高精度写
=0x03: 开启（源输出）
=0x04: 停止 (源停止)
=0x05: 告警 (由数据单元主动上报)
=0x11 幅度校准
=0x12 相位校准
= 0X14 模块信息读
= 0X15 模块信息写
=0X16 谐波读
=0X17 谐波写
=0X18 谐波开启
=0X19 谐波停止
=0X26 超集谐波读
=0X27 超集谐波写
=0X28 超集谐波开启
=0X29 超集谐波停止
=0X36 超集谐波读
=0X37 超集超集谐波写
=0X38 超集超集谐波开启
=0X39 超集超集谐波停止
=0x20 厂家信息
=0x21 设备加密
=0x22 读设备ID
=0x10: 确定回复
=0x80: 否定回复
=0x55: 软件下载
1.3.6 数据域

数据1标识
第一个数据

数
据
标
识
定
义
见
附
录
A
数据1低字节
…
…
数据1高字节
数据2标识
第二个数据
数据2低字节

数据2高字节
.
.
.

数据n标识
第n个数据
数据n低字节
…
…
数据n高字节

1.3.7 校验和
从地址域（包含地址域）到数据域最终一个字节之间全部数据8位累加和(模256)。
2. 报文应用及数据结构
2.1 高精度读
下行帧格式（现在只有一个DSP模块 接收设备地址位0）

位置
报 文
备 注
0
0x68
帧头
1
Len

2
Len

3
0x68

4
0
接收设备地址: 0
5
0x91
高精度读命令
6
0
A相电压幅度 （要招测数据标识）
7
0
保留四个字节
8
0
9
0
10
0
11
2
A相电压相位（要招测数据标识）
12
0
保留四个字节
13
0
14
0
15
0
16

（其她要招测数据标识）

Len-2
CheckSum
校验和
Len-1
0x16
帧尾

上行正确应答帧
位置
报 文
备 注
0
0x68
帧头
1
Len

2
Len

3
0x68

4
0x80

5
0x91
读命令
6
1
A相电压幅度
7
0
220.00V(单浮点格式)
8
0
9
92
10
67
11
2
A相电压相位
12
0
45.00度(单浮点格式)
13
0
14
52
15
66
…
…

Len-2
CheckSum
校验和
Len-1
0x16
帧尾
单位: 电压V,电流A,频率Hz,相位,0 （度）
上行否定应答帧:
位置
报文
备 注
0
0x68
帧头
1
8

2
8

3
0x68

4
0x80

5
0x80
否定命令
6
0x0
校验和
7
0x16
帧尾
2.2 高精度写
下行帧格式:
位置
报 文
备 注
0
0x68
帧头
1
Len

2
Len

3
0x68

4
0

5
0x92
写命令
6
1
A相电压幅度
7
0
220.00V(单浮点格式)
8
0
9
92
10
67
11
2
A相电压相位
12
0
45.00度(单浮点格式)
13
0
14
52
15
66
…
…

Len-2
CheckSum
校验和
Len-1
0x16
帧尾
单位: 电压V,电流A,频率Hz,相位,0 （度）
上行正确应答帧:

位置
报文
备 注
0
0x68
帧头
1
8

2
8

3
0x68

4
0x80

5
0x10
确定命令
6
0x90
校验和
7
0x16
帧尾
上行否定应答帧:
位置
报文
备 注
0
0x68
帧头
1
8

2
8

3
0x68

4
0x80

5
0x80
否定命令
6
0x0
校验和
7
0x16
帧尾

2.3开启
下行帧格式:

位置
报 文
备 注
0
0x68
帧头
1
Len

2
Len

3
0x68

4
0

5
3
开启命令
6
24
A相交流电压
7
1
1＝＝开启
8
0
…
…

Len-2
CheckSum
校验和
Len-1
0x16
帧尾
上行帧格式:
确定帧(参考写命令)
否定帧(参考写命令)
2.4停止
下行帧格式(参考开启命令)
上行帧格式(参考开启命令)
2.5告警（采取主动上报方法）
上行帧格式:
位置
报 文
备 注
0
0x68
帧头
1
Len

2
Len

3
0x68

4
0x80

5
0x05
告警命令
6
17
A相交流电压
7
1
1:过载
0:正常
8
0
…
…

Len-2
CheckSum
校验和
Len-1
0x16
帧尾
下行帧格式:
确定帧参考开启命令）
否定帧参考开启命令）
2.6谐波读
下行帧格式: （现在只有一个DSP模块 接收设备地址位0）

位置
报 文
备 注
0
0x68
帧头
1
Len

2
Len

3
0x68

4
0
接收设备地址: 0
5
0x16
谐波读命令
6
CheckSum
校验和
7
0x16
帧尾

上行正确应答帧:
位置
报 文
备 注
0
0x68
帧头
1
LenL
注意这里长度扩展为16Bit
2
LenH
3
0x68

4
0x80

5
0x16
读命令

6
Ua基波分量L
默认为:0x4000
也就就是100%
7
Ua基波分量H
8
Ua二次谐波含有率L(HR2)
0x4000代表100％
9
Ua 二次谐波含有率H(HR2)
…
…

Ua 21谐波含有率H(HR2)

Ua 21谐波含有率H(HR2)

Ub基波分量L
默认为:0x4000
也就就是100%

Ub基波分量H

Ub二次谐波含有率L(HR2)
0x4000代表100％

Ub二次谐波含有率H(HR2)

…
…

Ua 22谐波含有率H(HR2)

…
Ua 22谐波含有率H(HR2)

……

……

Ic基波分量L
默认为:0x4000
也就就是100%

Ic基波分量H

Ic二次谐波含有率L(HR2)
0x4000代表100％

Ic二次谐波含有率H(HR2)

…

Ic 22谐波含有率H(HR2)

Ic 22谐波含有率H(HR2)

Len-2
CheckSum
校验和
Len-1
0x16
帧尾

上行帧格式:
确定帧(参考写命令)
否定帧(参考写命令)
2.7谐波写
下行帧格式:
位置
报 文
备 注
0
0x68
帧头
1
LenL
注意这里长度扩展为16Bit
2
LenH
3
0x68

4
0x80

5
0x17
写命令
6
Ua基波分量L
默认为:0x4000
也就就是100%
7
Ua基波分量H
8
Ua二次谐波含有率L(HR2)
0x4000代表100％
9
Ua 二次谐波含有率H(HR2)
…
…

Ua 22谐波含有率H(HR2)

Ua 22谐波含有率H(HR2)

Ub基波分量L
默认为:0x4000
也就就是100%

Ub基波分量H

Ub二次谐波含有率L(HR2)
0x4000代表100％

Ub二次谐波含有率H(HR2)

…
…

Ua 22谐波含有率H(HR2)

…
Ua 22谐波含有率H(HR2)

……

……

Ic基波分量L
默认为:0x4000
也就就是100%

Ic基波分量H

Ic二次谐波含有率L(HR2)
0x4000代表100％

Ic二次谐波含有率H(HR2)

…

Ic 22谐波含有率H(HR2)

Ic 22谐波含有率H(HR2)

Len-2
CheckSum
校验和
Len-1
0x16
帧尾

2.8谐波开启
下行帧格式:
位置
报 文
备 注
0
0x68
帧头
1
Len

2
Len

3
0x68

4
0

5
0x18
开启命令
6
Ua
=0x55
开启。
＝其她值
不变
7
Ub
8
Ub
9
Ia
10
Ib
11
Ic
Len-2
CheckSum
校验和
Len-1
0x16
帧尾
上行帧格式:
确定帧(参考写命令)
否定帧(参考写命令)
2.9谐波停止
下行帧格式:

位置
报 文
备 注
0
0x68
帧头
1
Len

2
Len

3
0x68

4
0

5
0x19
停止命令
6
Ua
=0xAA
停止。
＝其她值
不变
7
Ub
8
Ub
9
Ia
10
Ib
11
Ic
Len-2
CheckSum
校验和
Len-1
0x16
帧尾
上行帧格式:
确定帧(参考写命令)
否定帧(参考写命令)
2.10告警解除
下行帧格式:
位置
报 文
备 注
0
0x68
帧头
1
Len
8
2
Len
8
3
0x68

4
0x00

5
0x25
告警解除
6
CheckSum
校验和
7
0x16
帧尾
上行帧格式:
确定帧参考开启命令）
否定帧参考开启命令）
说明当装置振荡告警时候发出告警解除命令, 恢复功率放大器供电。

2.11读设备ID
=0x22 设备ID:
位置
报 文
备 注
0
0x68
0x68
1
Len
7
2
Len
7
3
0x68
0x68
4
0

5
0x22
读设备ID
6
CheckSum
校验和
7
0x16
帧尾
上行正确应答帧:
位置
报 文
备 注
0
0x68
0x68
1
Len
7
2
Len
7
3
0x68
0x68
4
0

5
0x21
读设备ID
6
ID号0
设备编号低位(序号)
7
ID号1
设备编号高位(月份)

ID号2
年号低位(0x06)

ID号3
年号高位(0x14)
8
ID号4
企业代码低位
9
ID号5
企业代码高位
10
ID号6
保留
11
ID号7
保留
12
CheckSum
校验和
13
0x16

2．12 超集谐波读
参考谐波读命令, 把谐波次数更改为129次
2．13超集谐波写
参考谐写读命令, 把谐波次数更改为129次
2．14 超集谐波开启
参考谐波开启
2．15超集谐波停止
参考谐波停止
2．16超集谐波读
参考谐波读命令, 把谐波次数更改为513次
2．17超超集谐波写
参考谐波读命令, 把谐波次数更改为513次
2．18超超集谐波开启
参考谐波开启
2．19超超集谐波停止
参考谐波停止
4. 附录A:高精度读写数据项标识别

数据标识
名称
读写
含 义
备 注

1
Ua_A
R/W
A相电压幅度
浮点表示单位 V(伏)

2
Ua_ф
R/W
A相电压相位
浮点表示单位 度

3
Ub_B
R/W
B相电压幅度
浮点表示单位 V(伏)

4
Ub_ф
R/W
B相电压相位
浮点表示单位 度

5
Uc_A
R/W
C相电压幅度
浮点表示单位 V(伏)

6
Uc_ф
R/W
C相电压相位
浮点表示单位 度

7
Ia_A
R/W
A相电流幅度
浮点表示单位 A(安)

8
Ia_ф
R/W
A相电流相位
浮点表示单位 度

9
Ib_B
R/W
B相电流幅度
浮点表示单位 A(安)

10
Ib_ф
R/W
B相电流相位
浮点表示单位 度

11
Ic_A
R/W
C相电流幅度
浮点表示单位 A(安)

12
Ic_ф
R/W
C相电流相位
浮点表示单位 度

13
VDC_A
R/W
直流电压幅度
浮点表示单位 V(伏)

14
F_AB
R/W
A,B相频率
浮点表示单位 Hz(赫兹)

15
F_C
R/W
C相频率
浮点表示单位 Hz(赫兹)

16
F_N
R/W
保留一路

17
Oua
R/W
A相电压正常/过载
DWORD表示1:过载; 0:正常

18
Oub
R/W
B相电压正常/过载
DWORD表示1:过载; 0:正常

19
Ouc
R/W
C相电压正常/过载
DWORD表示1:过载; 0:正常

20
Oia
R/W
A相电流正常/过载
DWORD表示1:过载; 0:正常

21
Oib
R/W
B相电流正常/过载
DWORD表示1:过载; 0:正常

22
Oic
R/W
C相电流正常/过载
DWORD表示1:过载; 0:正常

23
OD
R/W
直流电压正常/过载
DWORD表示1:过载; 0:正常

24
Sua
R/W
A相电压开启
DWORD表示1:开启 0保持:

25
Sub
R/W
B相电压开启
DWORD表示1:开启; 0: 保持

26
Suc
R/W
C相电压开启
DWORD表示1:开启; 0: 保持

27
Sia
R/W
A相电流开启
DWORD表示1:开启; 0: 保持

28
Sib
R/W
B相电流开启
DWORD表示1:开启; 0: 保持

29
Sic
R/W
C相电流开启
DWORD表示1:开启; 0: 保持

30
Sdc
R/W
直流电压开启
DWORD表示1:开启; 0: 保持

31
Eua
R/W
A相电压停止
DWORD表示1:停止 0: 保持

32
Eub
R/W
B相电压停止
DWORD表示1:停止; 0: 保持

33
Euc
R/W
C相电压停止
DWORD表示1:停止; 0: 保持

34
Eia
R/W
A相电流停止
DWORD表示1:停止; 0: 保持

35
Eib
R/W
B相电流启停止
DWORD表示1:停止; 0: 保持

36
Eic
R/W
C相电流停止
DWORD表示1:停止; 0: 保持

37
Edc
R/W
直流电压停止
DWORD表示1: 停止0: 保持

38
Dua
R/W
A相电压档位
DWORD表示
0:57.7V
1:220V
2:380V
3:600V
0x55:自动换档

39
Dub
R/W
B相电压档位

40
Duc
R/W
C相电压档位

41
Dia
R/W
A相电流档位
DWORD表示
0.1A
1:5A
2:10A
3:20A
0x55:自动换档

42
Dib
R/W
B相电流档位

43
Dic
R/W
C相电流档位

44
Ddc
R/W
直流电压档位

45
WAY
R/W
接线方法
DWORD表示
1＝＝ 单线
3＝＝三相三线
4=＝三相四线

46
P_A
R
A相有功功率
浮点表示
单位 kW

47
P_B
R
B相有功功率
浮点表示
单位 kW

48
P_C
R
C相有功功率
浮点表示
单位 kW

49
P
R
有功功率
浮点表示
单位 kW

21
Q_A
R
A相无功功率
浮点表示
单位 kvar

51
Q_B
R
B相无功功率
浮点表示
单位 kvar

52
Q_C
R
C相无功功率
浮点表示
单位 kvar

53
Q
R
无功功率
浮点表示
单位 kvar

54
CosA
R
A相功率原因
浮点
－1。0 ～ ＋1。0

55
CosB
R
B相功率原因
浮点
－1。0 ～ ＋1。0

56
CosC
R
C相功率原因
浮点
－1。0 ～ ＋1。0

57
Cos
R
功率原因
浮点
－1。0 ～ ＋1。0

58
Phase
R
相序

DWORD
0: 逆时针
1:顺时帧

全部项目都用四个字节表示,其中等位和开启, 停止, 接线方法是DWORD类型其她全部是浮点类型。
备注 :
1)读, 写命令中实际上已经包含了开启和停止命令, 不要经过写命令来开启和停止。读命令能够读出源各相目前输出状态。 在数据标识中对开启和停止项读出是目前状态。
1: 源处于输出状态 0: 源处于断开状态
2) 报文中数据项全部都是十六进制格式,假如没有0x标识就是用十进制表示十六进制, 而不是BCD码格式了。
3) 直流电压幅度(数据标识16)只有电压幅度没有相位和频率。
应用举列: 调整A相电压和相位

5. 附录B:S值计算方法
S值计算方法:
其中: 1一一依据采样次数计算（JJG307-1988附录4）: N=采样次数
2一一依据取样间隔计算。（简易峰一峰值法）T=取样间隔, 即计算一次稳定度时间。
3一一JJG597一, 依据取样间隔计算
4一一JJG597一, 依据取样间隔计算
（1）算法1（JJG307一1988附录4）; N=采样次数（公式与597一89同）
(%)
式中: Po一一当COSΦ等于给定值时调起始功率
Pm一一当COSΦ=1时计算功率
Pi一一第i次测量功率读数（i=1,2,3…n）
一一n次功率读数平均值;
n一一反复读取功率次数
t一置信系数=2.58
（2）算法2（简易峰-峰值法T=取样间隔, 即计算一次稳定度时间, DL/T460-）
r=100(%)
式中: P一一功率最大值
P一一功率最小值
Po一一功率平均值
（3）算法3（JJG597-,测试时间最少2min, 取样时间1S～1.5S）:
r（%）=（%）
式中: P一一第I次测量功率读数（i=1, 2, 3…n）;
一一n次功率读数平均值;
n一一测量次数。
（4）算法4（JJG597-, 测试时间最少2min, 取样时间1S～1.5S）
r=100(%)
式中: P一一功率最大值
P一一功率最小值
Po一一功率平均值
6. 附录C:校准原理
HT3050系列功率源长久稳定性是非常优异, 出厂时已经使用高精度测量仪表进行精心校准了。假如经过长时间运行发觉精度有偏离, 而假如用户对于精度要求又非常苛刻话那么能够对功率源进行软件校准, 要校准功率源, 用户必需要有高精度测量仪表（0.02级以上）, 或者送到权威部门进行校准。如非必需, 我们不提议用户自己进行校准, 因为校准过程相对复杂, 很轻易因为操作错误而造成功率源输出不准。
校准原理
1. 幅度单折率校准原理
设设定值为Set(t),输出值为Out(t),标准表测量值为 Real(t),
原校准系数为 K1,
现在校准系数为: K2
则有: Out(t) = K1 * Set(t)
K2 = Out(t) / Real(t)
= Set(t) * K1 / Real(t); (1-2)
如此经过反复数次校准, 最终 K1 == K2;
2. 相位单折量校准原理
设设定值为Set(t),输出值为Out(t),标准表测量值为 Real(t),
原校准系数为 Q1,
现在校准系数为: Q2,
则有:
Out(t) = Set(t+Q1) (2-1)
Q2 = Out(t) / Real(t); (2-2)
= Set(t+Q1) / Real(t);
如此经过反复数次校准, 最终 Q1 == Q2
3. 幅度多折率校准原理
Y
X
Y(t)
X0
X1
X2
X3
X4
X
K1
K2
K3
K4
K5
ΔXi
ΔYi

多折率校准
设输出值为 Y(t)
设定值为X(t)
标准表读数为R(t)
原校准系数为 Ki (i=[1,17])
新计算校准系数为 NKi (i=[1,17])
源输出时依据不一样设定段ΔXi,利用该设定段Ki计算出每个设定段 ΔYi,
累加输出:

其中: n 为输出值Y(t)对应最终Ki。
当n=1时候公式能够简化为:

校准系数NKi;输出时依据不一样设定点输出Y(t)值, 设校验点i>=2;//当i=1时参考单折率校准:
NKi = (Yi-Yi-1)/(Ri-Ri-1); (3-3)
假设上个Xi-1已经校验正确了, 则有Ri-1 = Yi-1;把式 3-3重写
为 NKi = (Yi-Yi-1)/(Ri-Yi-1); (3-4)
把式3-1代入 式 3-4
NKi = (Yi-Yi-1)/(Ri-Yi-1)

由式(3-5)可知NKi和全部低于i历史校准点相关, 所以校准最少要进行两次以上, 经过数次校准后 NKi = Ki;
备注: Xi值能够依据需要任意设定为任意值, 比如 0.05%Un, 0.5%Un,
5%Un, 10%Un, 20%Un, 30%Un, 40%Un, 50%Un, 60%Un, 70%Un,…
4、 相位多折率校准原理
相位多折率和单折率校准相差不多,只是不一样段使用不一样校准参数而已和其她段无关。只要把单折率校准分成很多段既可。
i. 幅度校准方法
幅度校准比较简单:
首先要确保电脑与功率源已经连接上,打开校准软件以下图1-1所表示:

图7-1
配制好通讯口和波特率。
点击模块信息按钮:就进入模块信息界面,然后点击读模块信息,看到模块信息都是正确配制,配制以下图1-2所表示: 说明电脑与功率源已经连接上, (注:一定关键点读模块信息,不然不能完成校准)。

图7-2
因为校准必需针对源输出每相和每个档位进行, 而高级位输出范围里面包含低级位输出范围, 所以要确保功率源处于手动换挡状态这么才能确保功率源输出不会因为输出值超出本档位而自动切换到别档位去。所以要先在标准输出里面将目前要校准档位下发给功率源, 使其处于手动换挡状态。如图7-3所表示, 假设是校准档位1, 然后点击写命令, 将档位状态写入下去, 这么功率源即处于手动换挡状态。

图7-3
然后打开幅度校准窗口（图7-4）选择目前要校准相和档位。将源按目前档位值10％、 20％、 30％等等依次输出并将仪表上测得值依次填入实测值一栏, 测完后点击“计算校准系数”, 能够观察到“现校准系数”一栏发生了改变, 最终点击“写校准系数”将校准系数写入功率源, 观察到接收栏有正确应答帧“68 08 00 68 00 10 90 16” 后目前相和目前档位幅值校准即完成了。在校准幅度时相位校准能够不用理会。
反复其它相和档位, 直至校完全部相和每相全部档位。

图7-4
ii. 相位校准方法
相位校按时必需取一个输出值作为参考点, 然后全部其它相都相对于那个参考点做校准, 因为全部测量仪器测相位都是以UA为基准, 我们这里暂定于UA第1档（100V）为基准点。点标准输出,进入以下界面,全部项相对与电压UA为100V校准,
1、 首先校第一档,选择同相位,控制输出配制如图7-5所表示: ,
图7-5
即: UA=100V,其她各项都是第一档值. (先校第一档UB)全部开启以后UB就从0V开始每次加10%开始往上升, 一直升到140%(140V) 同时统计下每点相位值, 进入幅度校准界面如图7-6所表示: 在界面右上角, 档位下拉菜单上选“档位1”, 下面下拉框选“Ub_A”。

▲ 在幅度相位按钮处点2下, 选择相位,在相位校准栏将刚才测对应实测值填入与其百分比相对应实测值里面,然后“计算校准系数”再“写校准系数”。观察到接收栏有正确应答帧“68 08 00 68 00 10 90 16”后目前UB第一档相位就校准完成了。
图7-6
2、 然后校第二档各项, 一样针对UA第一档100V点校准。配制除UA外全部输出为第二档值, 同相位, 如图7-7所表示: 选择全部开启。然后UB就从0V, 每次加10%开始往上升, 一直升到120%(264V) 同时统计下每点相位值, 进入幅度校准界面: 在界面右上角, 档位下拉菜单上选档位2, 下面那个菜单选UB_A, 在相位校准栏将刚才测对应实测值填入与其百分比相对应实测值里面, 然后计算校准系数, 写校准系数。观察到接收栏有正确应答帧“68 08 00 68 00 10 90 16”后目前UB第二档相位就校准完成了。UB其它档位以及UC、 IA、 IB、 IC校准方法和UB一样,这里就不反复说明了。

图7-7
3、 Ua档位间校准。因为Ua档位和档位之间可能有相位差, 所以Ua其它档位也必需针对Ua第一档100V这个基准点进行校准, 不过我们无法同时输出Ua两个不一样档位, 所以我们只能另寻参考。因为我们前面已经把UA以外其它相都相对于Ua第一档100V参考点校准了, 所以我们认为它们相位相对于Ua 100V点都是准, 所以我们能够使用她们来作为参考, 在这里我们使用Ub第一档100V点为参考。我们配制源输出为UA为第二档, Ub为第一档100V,UA,UB相位都设为0。开启UA、 UB, 然后UA幅值也是按每次10%次序从0V根据一次10％升到264V, 统计下每个点相位, 一样再次进入幅度校准界面, 选择档位1, Ua_A, 相位校准, 然后将对应相位值填入实测值里面(注:这里填UA相位值=0-表测量值)。然后计算校准系数, 写校准系数完成Ua档位2校准。
4、 Ua第一档校准。Ua第一档不一样输出值之间可能也有相位差异, 比如10V和100V输出值, 可能相位就不一样。这么我们就需要把Ua第一档也相对于Ua第一档100V点进行校准, 一样我们无法使用Ua来校准Ua, 所以我们仍然采取上面校准Ua第二档方法, 即采取Ub第一档100V为基准来校准Ua第一档, 方法和上面第三步一样。
至此, 我们完成了整个功率源校准。
