框架结构构造柱顶端处理方案.doc

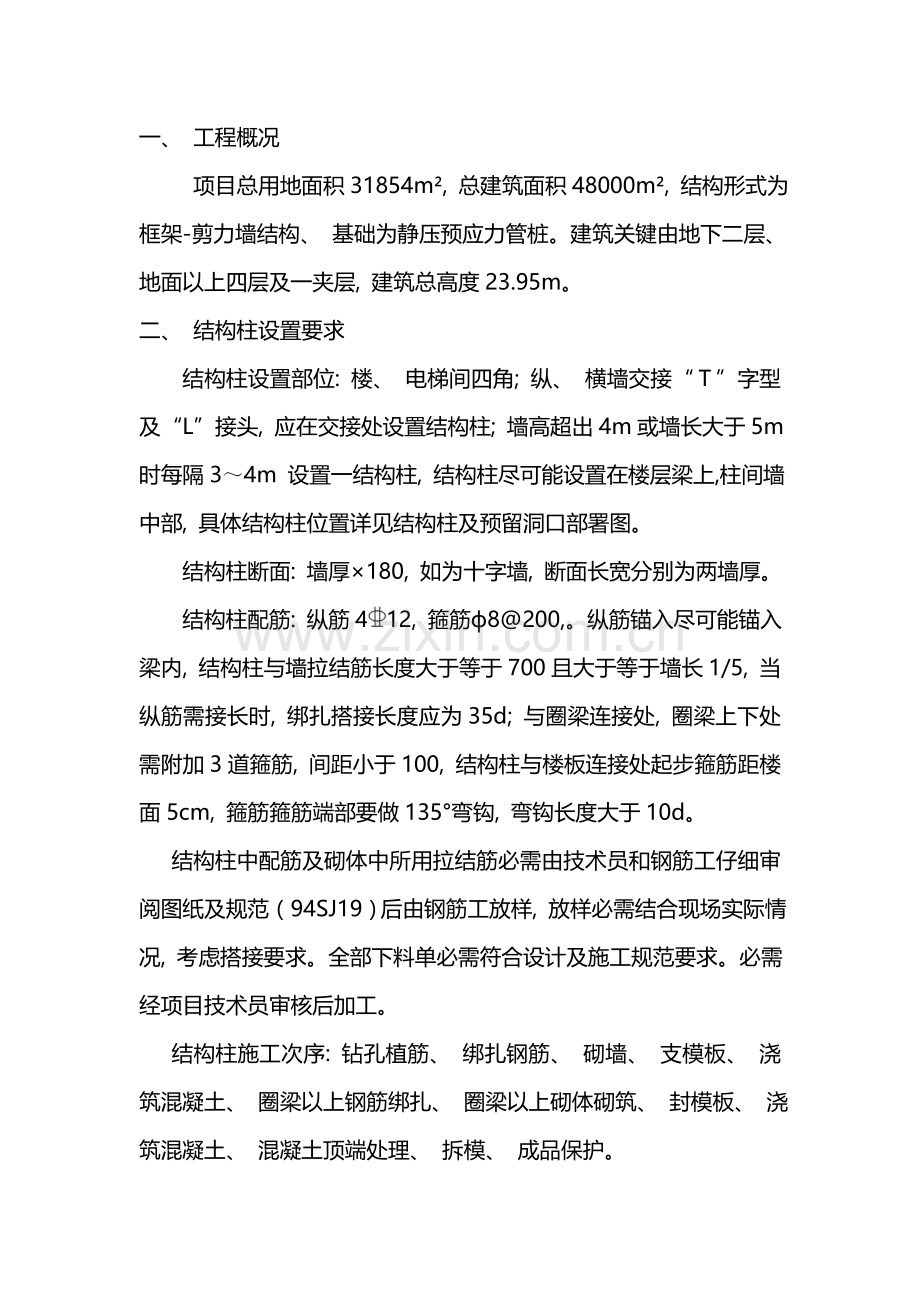

一、 工程概况
项目总用地面积31854m², 总建筑面积48000m², 结构形式为框架-剪力墙结构、 基础为静压预应力管桩。建筑关键由地下二层、 地面以上四层及一夹层, 建筑总高度23.95m。
二、 结构柱设置要求
结构柱设置部位: 楼、 电梯间四角; 纵、 横墙交接“Ｔ”字型及“L”接头, 应在交接处设置结构柱; 墙高超出4m或墙长大于5m时每隔3～4m 设置一结构柱, 结构柱尽可能设置在楼层梁上,柱间墙中部, 具体结构柱位置详见结构柱及预留洞口部署图。
结构柱断面: 墙厚×180, 如为十字墙, 断面长宽分别为两墙厚。
结构柱配筋: 纵筋412, 箍筋ф8@200,。纵筋锚入尽可能锚入梁内, 结构柱与墙拉结筋长度大于等于700且大于等于墙长1/5, 当纵筋需接长时, 绑扎搭接长度应为35d; 与圈梁连接处, 圈梁上下处需附加3道箍筋, 间距小于100, 结构柱与楼板连接处起步箍筋距楼面5cm, 箍筋箍筋端部要做135°弯钩, 弯钩长度大于10d。
结构柱中配筋及砌体中所用拉结筋必需由技术员和钢筋工仔细审阅图纸及规范（94SJ19）后由钢筋工放样, 放样必需结合现场实际情况, 考虑搭接要求。全部下料单必需符合设计及施工规范要求。必需经项目技术员审核后加工。
结构柱施工次序: 钻孔植筋、 绑扎钢筋、 砌墙、 支模板、 浇筑混凝土、 圈梁以上钢筋绑扎、 圈梁以上砌体砌筑、 封模板、 浇筑混凝土、 混凝土顶端处理、 拆模、 成品保护。
三、 结构柱顶端处理
方法一:
将结构柱顶部模板做成坡形（即类似牛腿柱形状见附图）高度约100mm左右,且此坡形边要高出模板边一部分,用钉子将模板固定牢靠, 浇筑时先将混凝土浇筑到坡形模板处, 然后振捣密实, 再将细石混凝土浇筑到注定平齐地方, 然后用小钢钎插插捣, 插捣深度要插入下层浇筑混凝土100mm,然后用小锤在模板后面敲打, 确保模板与上部墙体可靠连接和顶部混凝土浇筑密实性,当混凝土初凝后,再将此处剔掉.然后用原浆抹平剔凿处

方法二:
先把结构柱模板封模到距离结构柱顶端100mm处（只留一面模板）, 然后加固牢靠, 浇筑细石混凝土, 振捣密实。待混凝土初凝前后用干硬性砂浆（干硬性砂浆要求: 手捏成团, 落地开花）填塞密实, 可用小钢钎插捣后用橡皮锤轻轻在表面敲打, 确保密实性, 然后在表面用细石混凝土原浆抹平。
