资源描述

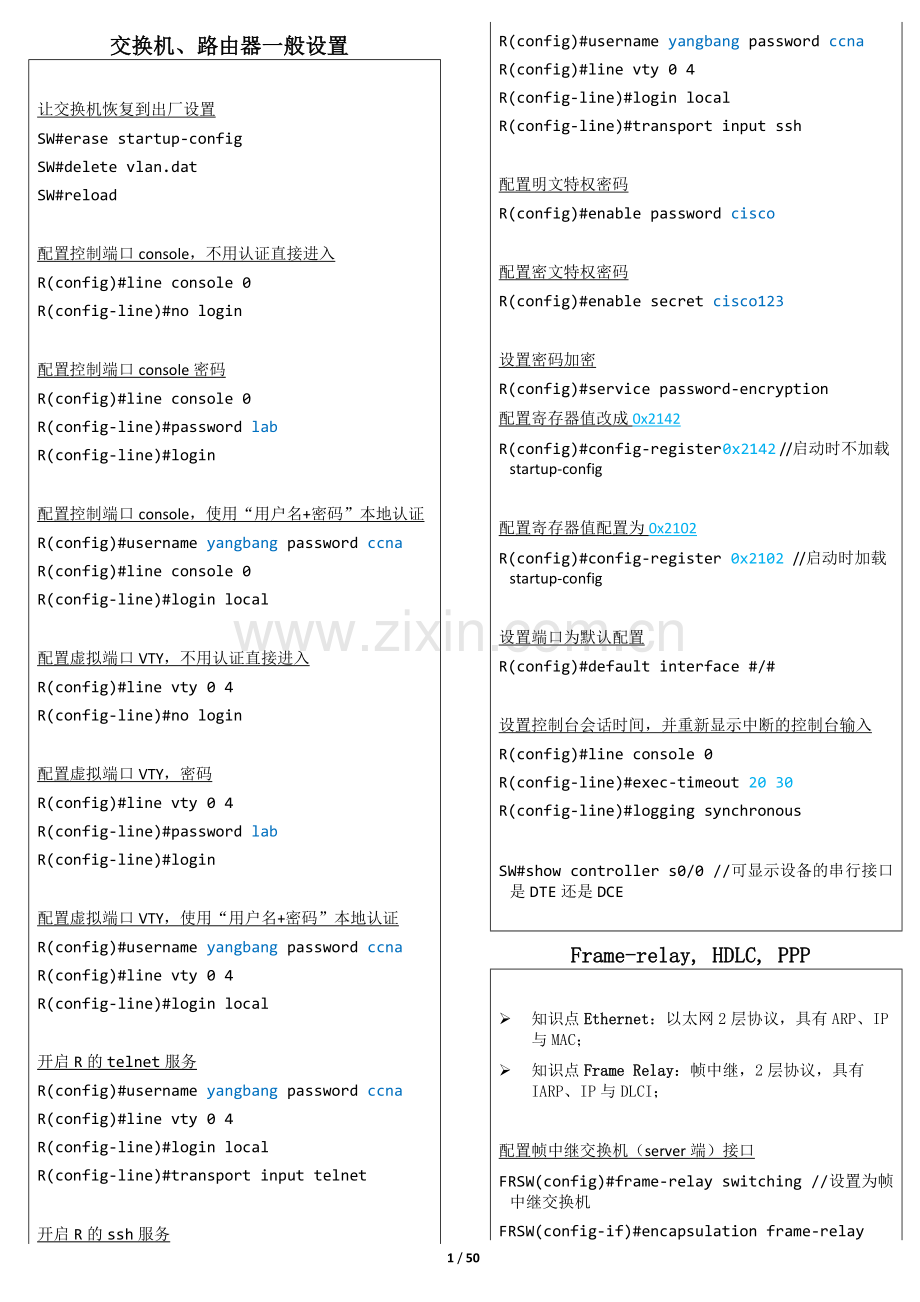

交换机、路由器一般设置
让交换机恢复到出厂设置
SW#erase startup-config
SW#delete vlan.dat
SW#reload
配置控制端口console，不用认证直接进入
R(config)#line console 0
R(config-line)#no login
配置控制端口console密码
R(config)#line console 0
R(config-line)#password lab
R(config-line)#login
配置控制端口console，使用“用户名+密码”本地认证
R(config)#username yangbang password ccna
R(config)#line console 0
R(config-line)#login local
配置虚拟端口VTY，不用认证直接进入
R(config)#line vty 0 4
R(config-line)#no login
配置虚拟端口VTY，密码
R(config)#line vty 0 4
R(config-line)#password lab
R(config-line)#login
配置虚拟端口VTY，使用“用户名+密码”本地认证
R(config)#username yangbang password ccna
R(config)#line vty 0 4
R(config-line)#login local
开启R的telnet服务
R(config)#username yangbang password ccna
R(config)#line vty 0 4
R(config-line)#login local
R(config-line)#transport input telnet
开启R的ssh服务
R(config)#username yangbang password ccna
R(config)#line vty 0 4
R(config-line)#login local
R(config-line)#transport input ssh
配置明文特权密码
R(config)#enable password cisco
配置密文特权密码
R(config)#enable secret cisco123
设置密码加密
R(config)#service password-encryption
配置寄存器值改成0x2142
R(config)#config-register 0x2142 //启动时不加载startup-config
配置寄存器值配置为0x2102
R(config)#config-register 0x2102 //启动时加载startup-config
设置端口为默认配置
R(config)#default interface #/#
设置控制台会话时间，并重新显示中断的控制台输入
R(config)#line console 0
R(config-line)#exec-timeout 20 30
R(config-line)#logging synchronous
SW#show controller s0/0 //可显示设备的串行接口是DTE还是DCE
Frame-relay, HDLC, PPP
Ø 知识点Ethernet：以太网2层协议，具有ARP、IP与MAC；
Ø 知识点Frame Relay：帧中继，2层协议，具有IARP、IP与DLCI；
配置帧中继交换机（server端）接口
FRSW(config)#frame-relay switching //设置为帧中继交换机
FRSW(config-if)#encapsulation frame-relay
FRSW(config-if)#frame-relay intf-type dce
FRSW(config-if)#clock rate #
FRSW(config-if)#frame-relay route INPUT_DLCI# interface OUTPUT_INTERFACE OUTPUT_DLCI#
R#show frame-relay route
Ø 知识点LMI：本地管理接口：1、ANSI：附件D；2、ITU-T：Q933A，附件A；3、CISCO；
Ø 知识点DLCI：数据链路链接标识，10字节，0~1023，其中DLCI16~1007à客户端，DLCI0àLMI Q933A、LMI ANSI，DLCI1023àCISCO LMI；
FRSW(config-if)#ip split-horizon //开启水平分割，一般交换机是默认自动开启的，但是帧中继交换机是默认关闭的，这样进入这个接口的路由信息，不会再次流出这个接口
Ø 知识点：
FRSW(config-if)#frame-relay lmi-type [cisco | ansi | q933a] //思科设备默认为cisco，当帧中继交换机接口选择一种lmi类型后，则客户端接口会自动配置跟随这种lmi类型
Ø 知识点：
一、在动态映射的帧中继上，实施 OSPF
R(config-if)#encapsulation frame-relay
R(config-if)#frame-relay inverse-arp
R(config-if)#ip address x.x.x.x m.m.m.m
R(config-if)#ip ospf network [broadcast | point-to-point | point-to-multipoint]
二、在静态映射（非广播）的帧中继上，实施 OSPF
R(config-if)#encapsulation frame-relay
R(config-if)#no frame-relay inverse-arp
R(config-if)#ip address x.x.x.x m.m.m.m
R(config-if)#frame-relay map ip y.y.y.y DLCI# //y.y.y.y为对端ip地址
R(config-if)#ip ospf network point-to-multipoint non-broadcast
R(config)#router ospf ProID#
R(config-router)#neighbor y.y.y.y
三、点对点子接口的帧中继上，实施 OSPF
R(config-if)#encapsulation frame-relay
R(config-if)#no frame-relay inverse-arp
R(config-if)#interface serial X/X.X point-to-point
R(config-if)#ip address x.x.x.x m.m.m.m
R(config-if)#frame-relay interface-dlci DLCI#
配置帧中继客户端静态映射
R(config-if)#no frame-relay inverse-arp //关闭端口的反向ARP功能
R(config-if)#frame-relay map ip 对端1x.x.x.x 本地dlci#1 [broadcast]
R(config-if)#frame-relay map ip 对端2x.x.x.x 本地dlci#2 [broadcast] //如果此设备对着多台设备
…. …. …. …. …. ….
R(config-if)#frame-relay map ip 对端nx.x.x.x 本地dlci#n [broadcast]
配置帧中继客户端的point-to-point子接口静态映射
R(config)#interface serial #/#
R(config-if)#encapsulation frame-relay
R(config-if)#no frame-relay inverse-arp
R(config-if)#no shutdown
R(config-if)#interface serial #/#.# point-to-point
R(config-subif)#ip address x.x.x.x n.n.n.n
R(config-subif)#frame-relay interface-dlci 本地dlci# //对于点对点类型接口，不需要说明对端的地址，因为对端只有一台设备，因此不用静态映射，只要给出此接口DLCI号
配置帧中继客户端的multipoint子接口静态映射
R(config)#interface serial #/#
R(config-if)#encapsulation frame-relay
R(config-if)#no frame-relay inverse-arp
R(config-if)#no shutdown
R(config-if)#interface serial #/#.# multipoint
R(config-subif)#ip address x.x.x.x n.n.n.n
R(config-subif)#frame-relay map ip 对端1x.x.x.x 本地dlci#1 [broadcast]
R(config-subif)#frame-relay map ip 对端2x.x.x.x 本地dlci#2 [broadcast]
…. …. …. …. …. ….
R(config-subif)#frame-relay map ip 对端nx.x.x.x 本地dlci#n [broadcast]
R#show frame-relay pvc
Ø 知识点HDLC：高级数据链路控制，是设备串行接口的默认数据封装模式，2层协议，具有Address与Protocol，没有2层地址，具有压缩功能，链路之间使用keepalive为此链接，keepavlie默认为10秒，死亡时间为30秒；
1、 ISO HDLC，基于IBM；
2、 CISCO HDLC；
R(config-if)#encapsulation hdlc //开启HDLC
R(config-if)#keepavlie # //设置keepavlie时间，两个接口之间的keepavlie要一样
R(config-if)#compress stac //开启压缩，对端也必须开启
Ø 知识点PPP：Point to Point Protocol，支持压缩、认证（PAP与CHAP），一般用于远程接入，要向ISP申请租用或Dialer，比如电信拨号上网使用PPPoE（这里o为over，E为Ethernet）；
1、 LCP：Link Control Protocol，用于建立PPP；
2、 NCP：Network Control Protocol，PPP建立好后，NCP告知对端自己的端口地址；
R(config-if)#encapsulation ppp //开启PPP封装
R(config-if)#no peer neighbor-route //在PPP封装中，会将对端接口的地址作为一个32位主机地址存放在自己的路由表中，比如本设备接口地址10.10.10.1/24，对端接口地址10.10.10.2/24，启用ppp封装后，设备路由表会显示10.10.10.0/24网段路由，同时也显示对端接口的地址作为一个32位主机地址10.10.10.2/32
配置PPP服务器端的PAP认证开启
R(config)#username user001 password yangbang
R(config-if)#ppp authentication pap //pap为明文的
配置PPP客户端的的PAP验证
R(config-if)#ppp pap sent-username user001 password yangbang
一、chap单向认证：
服务器端R1配置：
R1(config)#username aaa password yangbang
R1(config)#interface s#/#
R1(config-if)#encapsulation ppp
R1(config-if)#ppp authentication chap
客户端R2配置：
R2(config)#interface s#/#
R2(config-if)#encapsulation ppp
R2(config-if)#ppp chap hostname aaa
R2(config-if)#ppp chap password yangbang
二、chap双向认证1：
服务器端R1配置：
R1(config)#username aaa password yangbang1
R1(config)#interface s#/#
R1(config-if)#encapsulation ppp
R1(config-if)#ppp authentication chap
R1(config-if)#ppp chap hostname bbb
R1(config-if)#ppp chap password yangbang2
客户端R2配置：
R2(config)#username bbb password yangbang2
R2(config)#interface s#/#
R2(config-if)#encapsulation ppp
R2(config-if)#ppp authentication chap
R2(config-if)#ppp chap hostname aaa
R2(config-if)#ppp chap password yangbang1
三、chap双向认证2：（在CHAP认证中，也可以在双方设置认证的用户名为对方设备的hostname，并设置相同的密码。这样，就不需要在端口上使用命令ppp chap hostname和ppp chap password）
服务器端R1配置：
R1(config)#username R2 password yangbang
R1(config)#interface s#/#
R1(config-if)#encapsulation ppp
R1(config-if)#ppp authentication chap
客户端R2配置：
R2(config)#username R1 password yangbang
R2(config)#interface s#/#
R2(config-if)#encapsulation ppp
R2(config-if)#ppp authentication chap
PPP 认证监控
R#debug ppp [authentication | negotiation | packet]
PPP over Frame-relay实例：
R1(config)#username R2 password yangbang
R1(config)#interface virtual-template 1 //创建虚拟模版
R1(config-if)#ip address 12.1.1.1 255.255.255.0
R1(config-if)#encapsulation ppp //默认就是ppp封装
R1(config-if)#ppp authentication chap //ppp的chap认证
R1(config)#interface s1/0
R1(config-if)#encapsulation frame-relay
R1(config-if)#no frame-relay inverse-arp
R1(config-if)#frame-relay interface-dlci 102 ppp virtual-template 1 //在物理接口s1/0上绑定DLCI102，绑定PPP，绑定virtual-template 1
R1(config-if)#frame-relay map ip 12.1.1.2 102 broadcast
R2(config)#username R1 password yangbang
R2(config)#interface virtual-template 1
R2(config-if)#ip address 12.1.1.2 255.255.255.0
R2(config-if)#encapsulation ppp
R2(config-if)#ppp authentication chap
R2(config)#interface s1/0
R2(config-if)#encapsulation frame-relay
R2(config-if)#no frame-relay inverse-arp
R2(config-if)#frame-relay interface-dlci 201 ppp virtual-template 1
R2(config-if)#frame-relay map ip 12.1.1.1 201 broadcast
EtherChannel, Trunk
Ø 知识点EtherChannel的2种模式：
1、 pagp：思科私有，desirable主动协商，auto被动协商，两端不能同时为auto；
2、 lacp：国际共有，active主动协商，passive被动协商，两端不能同时为passive；
Ø 知识点Trunk的4种状态：
1、 off：关闭，端口为access，无DTP信息；
2、 on：主动状态，一般使用这种状态，使用指令switchport mode trunk定义，系统默认状态；
3、 desirable：主动状态，自动进行协商，使用指令switchport mode dynamic desirable定义；
4、 auto：被动状态，两端不能同时autoS，使用指令switchport mode dynamic auto定义；
配置无动态协商的EtherChannel
SW(config)#interface range Fa#/#-#
SW(config-if-range)#switchport trunk encapsulation [dot1q | isl | nonegotiate] //isl思科私有
SW(config-if-range)#switchport mode [trunk | dynamic desirable | dynamic auto]
SW(config-if-range)#switchport nonegotiate //两端确定都是trunk时，禁止DTP交换信息，达到节约带宽的目的
SW(config-if-range)#channel-group 虚拟端口号 mode on
配置基于pagp的EtherChannel
SW(config)#interface range Fa#/#-#
SW(config-if-range)#switchport trunk encapsulation [dot1q | isl | nonegotiate]
SW(config-if-range)#switchport mode [trunk | dynamic desirable | dynamic auto]
SW(config-if-range)#switchport nonegotiate
SW(config-if-range)#channel-protocol pagp
SW(config-if-range)#channel-group 虚拟端口号 mode auto | desirable
配置基于LACP的EtherChannel
SW(config)#interface range Fa#/#-#
SW(config-if-range)#switchport trunk encapsulation [dot1q | isl | nonegotiate]
SW(config-if-range)#switchport mode [trunk | dynamic desirable | dynamic auto]
SW(config-if-range)#switchport nonegotiate
SW(config-if-range)#channel-protocol lacp
SW(config-if-range)#channel-group 虚拟端口号 mode active | passive
在虚拟端口中，指定native vlan为10，允许除了99以外的所有vlan
SW(config)#interface port-channel虚拟端口号
SW(config-if)#switchport trunk native vlan 10 //接口的native vlan设置为vlan10
SW(config-if)#switchport trunk allowed vlan except 99
将交换机的EtherChannel的负载均衡模式改为基于源目的MAC地址
SW(config)#port-channel load-balance src-dst-mac
配置SW的Po1，指定IP地址为192.168.100.1/24
SW(config)#interface port-channel 1
SW(config-if)#ip address 192.168.100.1 255.255.255.0
配置多层交换机的路由功能，实现vlan间路由
SW(config)#ip routing
SW(config)#interface vlan #1
SW(config-if)#ip address x.x.x.x m.m.m.m
SW(config)#interface vlan #2
SW(config-if)#ip address y.y.y.y m.m.m.m
配置交换机的路由接口
SW(config-if)#no switchport
SW(config-if)#ip address x.x.x.x m.m.m.m
配置三层的EtherChannel
SW(config)#interface range 端口号#a/#1-#2
SW(config-if-range)#no switchport
SW(config-if-range)#channel-protocol lacp | pagp
SW(config-if-range)#channel-group #b mode active | passive | auto | desirable
SW(config-if-range)#exit
SW(config)#interface port-channel #b
SW(config-if)#ip address x.x.x.x m.m.m.m
Vlan, VTP, SPAN
进入vlan数据库管理模式
SW#vlan database
Ø 知识点：当与交换机SW连接的路由器R使用虚拟子接口时，交换机接口必须使用trunk模式；
R(config)#int f0/0 //配置两个子接口f0/0.12 与f0/0.13
R(config-if)#no shut
R(config-if)#int f0/0.12
R(config-subif)# encapsulation dot1Q 10 //10为vlan10,
R(config-if)#int f0/0.13
R(config-subif)# encapsulation dot1Q 20 //20为vlan20
SW(config-if)#switchport trunk encapsulation dot1q //在交换机的一个接口上，可以通过多个vlan，就必须配置为trunk模式
SW(config-if)#switchport mode trunk
SW(config-if)#switchport trunk allowed vlan 10,20 //设置Trunk规则，只允许vlan 10,20 通信
SW(config-if)#duplex full
SW(config-if)#speed 100
指定交换机VTP域名yangbang
SW#delet flash:vlan.dat //删除之前的VTP数据库
SW(config)#vtp domain yangbang //VTP域名yangbang
SW(config)#vtp password ccie //VTP密码ccie
指定交换机VTP 模式为Server | Client
SW(config)#vtp mode server | client | transparent
SW(config)#vtp pruning //启用VTP修剪，必须在server上启用
SW(config)#macro name SETVLAN//创建名为SETVLAN文本作为脚本，必须在server上使用，在交换机上输入一下文本实现以脚本方式创建vlan 1到vlan n
vlan 1
name XXX1
vlan 2
name XXX2
… … …
vlan n
name XXXn
end
@
SW(config)#macro global apply SETVLAN //应用名为SETVLAN文本，必须在server上使用
SW#show vtp status
子接口连入vlan100
R(config-subif)#encapsulation dot1Q 100
Ø 知识点：在CCIE中，SW1一般连接内部的设备，SW2连接外部的用户
Ø 知识点SPAN：用来监控交换机上的数据流。把交换机上某些想要被监控端口的数据流COPY或MIRROR一 份，发送给连接在监控端口上的流量分析仪，比如CISCO的IDS或是装了SNIFFER工具的PC。被监控端口和监控端口在同一台交换机上为Local Switched Port Analyzer (LSPAN)，在不同的交换机上为Remote Switched Port Analyzer (RSPAN)。RSPAN需要类型为Remote SPAN的vlan用来被监控端口与流量分析仪之间通讯。
SW1(config)#vlan 60 //SW1为server
SW1(config-vlan)#remote-span //将vlan 60设置为RSPAN，必须在server上设置
SW2(config)#moniter session 1 source int f0/0 //1为ID号，可任取。f0/0为被监控端口
SW2(config)#moniter session 1 destination remote vlan 60 //链接流量分析仪的监控端口在SW3上，通过vlan 60通讯
SW3(config)#moniter session 1 source remote vlan 60
SW3(config)#moniter session 1 destination int f0/1 //f0/1为链接流量分析仪的监控端口
STP
Ø 知识点：STP是把整个交换网络当成一个生成树实例，而PVST是为每个VLAN当作一个生成树实例。PVST+是使用通用的802.1Q中继协议来实现PVST功能的，是PVST的改进版本。但它仍不能在非Cisco设备上支持。Rapid-PVST+又是在PVST+和RSTP两种协议基础上开发的，可以在每个VLAN中有一个快速生成树（RST）实例，并且在VLAN 1上运行的是STP协议，在其他VLAN上运行PVST协议。
将模式设为rapid-pvst（每vlan一个快速生成树）
SW(config)#spanning-tree mode [rapid-pvst | pvst | mst] //pvst与pvst+是思科私有的，必须系统中所有的设备上开启。rapid-pvst集成了uplinkfast、backbonefast与portfast。
配置SW 为vlan1的根
SW(config)#spanning-tree vlan 1 root primary
配置SW 为vlan1 的备份根
SW(config)#spanning-tree vlan 1 root secondary
更改SW的vlan1 生成树优先级为0，确保SW成为根
SW(config)#spanning-tree vlan 1 priority 0
更改SW的vlan1的port-priority为18（默认为128）
SW(config-if)#spanning-tree vlan 1 port-priority 18
Ø 知识点接口优先级：由两部分组成，1、Port ID，以16为倍数，最大值128，越小越优先，必须在如接口的对端的改；2、Cost Priority，在相同的Port Priority，越小越优先。
SW1(config-if)#spanning-tree vlan 1 port-priority //此端口为SW2入端口的对端
SW2(config-if)#spanning-tree vlan 1 cost 18 //此端口为SW2的入端口
SW(config)#spanning-tree vlan 10 forward-time 6 //将forward delay改为12秒，forward delay=forward time×2=6×2=12
Ø 知识点：当使用SW#show spanning-tree vlan #检查vlan #的生成树，看到某个端口带了“Edge”标记，说明这个接口开启了portfast，并处于access模式。
Ø 知识点portfast：用于交换机接口与主机之间，当交换机配置了portfast属性的接口连接了另一台交换机，收到了bpdu报文，则端口将失去portfast属性。
SW(config-if)#spanning-tree portfast //在接口模式下开启
SW(config)#spanning-tree portfast default //在全局配置模式下开启，使所有access模式的接口成为portfast特性
Ø 知识点uplinkfast：一般是用在具有一个处于block状态端口和一个处于root状态端口的非root bridge交换机上的处于block状态端口。当这个非root bridge交换机通向root bridge的root端口失效了，block端口不要经过50秒直接变为forward状态。
SW(config-if)#spanning-tree uplinkfast
Ø 知识点backbonefast：用在系统中所有的交换机上，某个非root bridge交换机A具有一个处于desinated状态端口和一个处于root状态端口，当这个非root bridge交换机A通向root bridge的root端口失效了，则另一个非root bridge交换机B上的block端口不要经过50秒直接变为forward状态。
SW(config)#spanning-tree backbonefast
Ø 知识点guard root：当接口开启根防护时，禁止此端口成为root port，使此端口对面的交换机不可能成为root bridge。对于违反规定的接口，接口状态变为root-inconsistent状态，只要接口不再违规，根防护可以自动重新开放接口。
SW(config-if)#spanning-tree guard root //用于非root bridge交换机上的处于block状态端口
Ø 知识点LoopGuard：当由于单向故障时，交换机处于Blocking状态的端口没有收到从对端来的BPDU报文时，Blocking状态的端口立刻改为Loop Inconsistent状态；处于Loop Inconsistent状态的接口再次收到BPDU报文时，接口会自动恢复。
SW(config-if)#spanning-tree loopguard
SW(config)#spanning-tree loopguard default
Ø 知识点BPDUGuard：只要端口收到BPDU报文，端口就会进入errdisable状态。因此配置了BPDUGuard的端口只能接非交换设备。一旦触发，需要手动进行恢复，除非打开自动恢复机制。
SW(config-if)#spanning-tree bpduguard enable //可以配置或没有配置PortFast特性的接口下开启bpduguard
SW(config)#spanning-tree portfast bpduguard default //在全局配置模式下开启，使所有已经配置了PortFast特性的接口成为bpduguard特性
SW(config)#errdisable recovery cause bpduguard //打开由bpduguard产生错误后自动恢复机制
SW(config)#errdisable recovery interval 30 //每隔30秒自动恢复一次
Ø 知识点BPDUFilter：阻止该端口参与任何BPDU报文接收和发送。如果端口收到BPDU报文，这个端口将失去PortFast状态，成为普通端口参与STP。
SW(config-if)#spanning-tree bpdufilter enable //可以配置或没有配置PortFast特性的接口下开启bpdufilter，可以过滤掉进入或出去端口的bpdu
SW(config)#spanning-tree portfast bpdufilter default //在全局配置模式下开启，使所有已经配置了PortFast特性的接口成为bpdufilter特性，全局下只能过滤掉出去的
检查接口的生成树详细信息、生成树汇总信息
SW#show spanning-tree 端口号 detail
SW#show spanning-tree summary
Ø 知识点：1. 共有的MST（IEEE802.1S）à思科的MISTP；2. 共有的CST（IEEE802.1D）à 思科的PVST；3. 共有的RSTP（IEEE802.1W）à思科的PVR
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
