第三章 工程量计算办法

计算工程量大致分为下列几种情况：
1、设备成套供应或成套安装的工程量计算。
2、单个设备工程量计算。
3、材料安装工程量计算。
我们将第1条单独讲，第2、3条结合定额的章节讲。
第一节  设备成套安装的工程量计算
一、变压器或多油断路器本体附带的成套套管式电流互感器，随设备本体供应。安装时包括了套管式电流互感器的安装，因此不另计算套管式电流互感器的设备费和安装费。
二、变压器油（绝缘油）随变压器及其他充油设备成套供应，安装定额中包括了变压器油的放、注油工序。故不应另计算变压器油的费用及安装工程量。但变压器安装定额中不包括变压器油的过滤，需要过滤时，可按制造厂提供的油量计算，油过滤过程中的损耗已包括在油过滤定额中，不再计其损耗量。
三、变压器油油冷却器安装，以及变压器和油冷却器之间的管道安装，已包括在变压器安装定额内，所以不另计上述设备及管道的安装费，但需要单独计算管道的材料费。控制箱、油冷却器系成套供应，不另计设备费。
四、控制及保护屏、开关柜、配电屏上的设备，如仪表、继电器、断路器、开关、配线等均系成套供应，安装定额是按成套设备安装考虑，故不应另套其他零星仪表设备安装子目。
五、辅助设备安装，变压器、断路器、电压互感器的端子箱制作安装，应另套定额计算。断路器的传动机构，隔离开关的操作机构及联锁装置，信号装置触点，避雷器的放电记录器，只计列设备费，不计算安装费。
变压器
本章定额适用于油浸变压器、自耦变压器、带负荷调压变压器、油浸式电抗器、电炉变压器、整流变压器、消弧线圈。
一、变压器安装：
1、按电压等级及容量，以“台”为单位套用定额。
2、油浸式电抗器按同电压、同容量的变压器安装定额套用，电炉变压器按同电压、同容量变压器定额乘以2.0系数。整流变压器按同电压、同容量变压器定额乘以1.6系数。干式变压器按同电压、同容量变压器定额乘以0.7系数。
3、变压器的器身检查：4000KVA以下按吊芯考虑，即包括了抽芯检查工作，而吊芯试验已包括在“变压器系统调试”定额内，不另计算。4000KVA以上按吊钟罩考虑，如4000KVA以上的变压器需吊芯检查时，定额机械台班乘系数2.0。
4、按照验收规范要求，电压在110KV及以上的变压器，要采取真空注油，但油温未作规定，如制造厂对注油油温及铁芯温度有特殊要求时，可按批准的措施另列费用。
二、变压器干燥
    1、变压器是否须要干燥，系根据线圈绝缘电阻的各项检查和试验，经过鉴定判明变压器绝缘是否受潮，如确定为受潮才列干燥项目费用，在编制施工图预算时可列此项目。工程结算时根据实际情况再作处理。

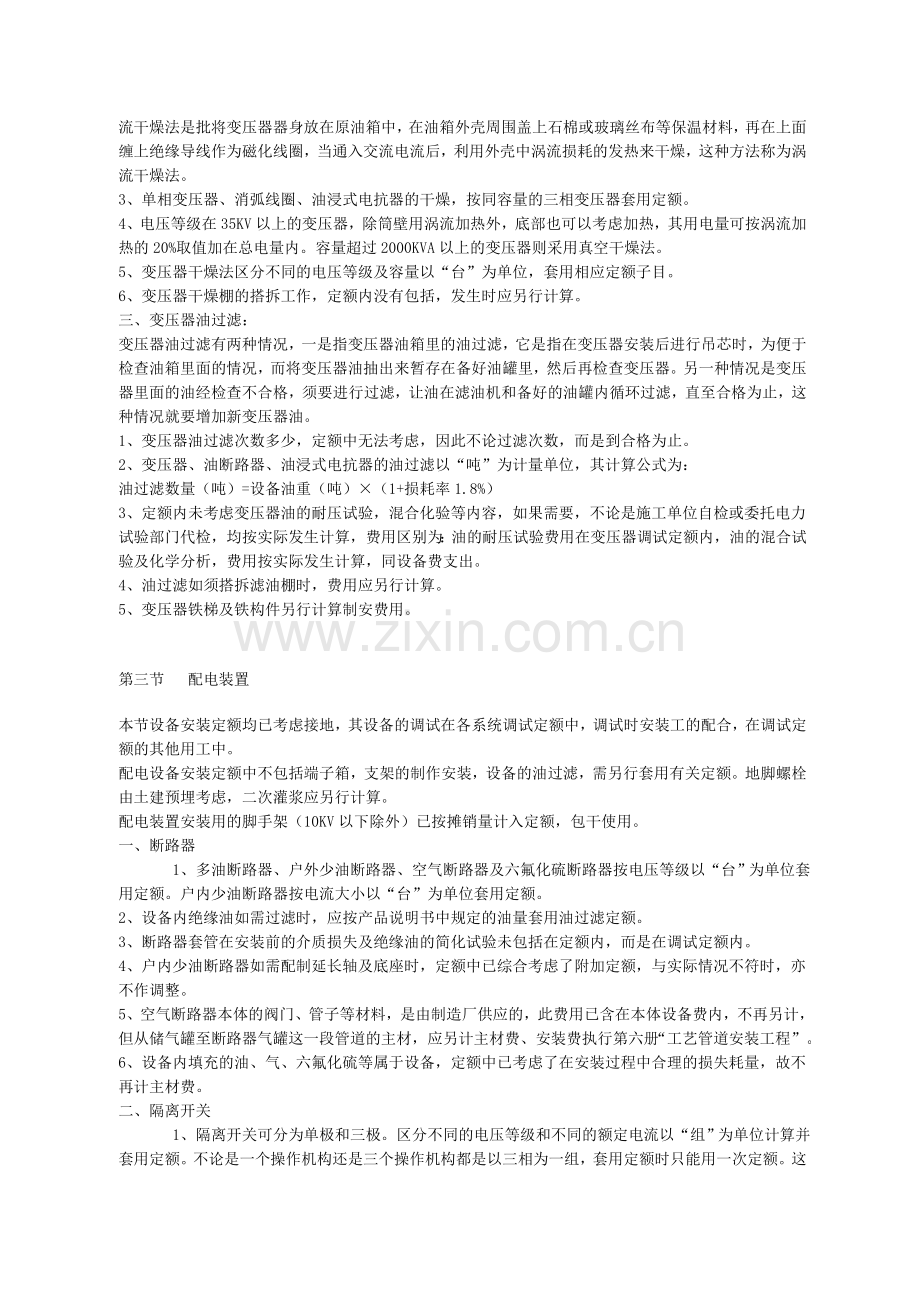

2、变压器干燥是按涡流干燥法考虑的，2000KVA以下的不采用抽真空，2000KVA以上的采用抽真空，不论实际干燥时间长短，其人工工日及耗电量按定额均不作调整。凡充气运输的变压器，不考虑干燥。涡流干燥法是批将变压器器身放在原油箱中，在油箱外壳周围盖上石棉或玻璃丝布等保温材料，再在上面缠上绝缘导线作为磁化线圈，当通入交流电流后，利用外壳中涡流损耗的发热来干燥，这种方法称为涡流干燥法。
3、单相变压器、消弧线圈、油浸式电抗器的干燥，按同容量的三相变压器套用定额。
4、电压等级在35KV以上的变压器，除筒壁用涡流加热外，底部也可以考虑加热，其用电量可按涡流加热的20%取值加在总电量内。容量超过2000KVA以上的变压器则采用真空干燥法。
5、变压器干燥法区分不同的电压等级及容量以“台”为单位，套用相应定额子目。
6、变压器干燥棚的搭拆工作，定额内没有包括，发生时应另行计算。
三、变压器油过滤：
变压器油过滤有两种情况，一是指变压器油箱里的油过滤，它是指在变压器安装后进行吊芯时，为便于检查油箱里面的情况，而将变压器油抽出来暂存在备好油罐里，然后再检查变压器。另一种情况是变压器里面的油经检查不合格，须要进行过滤，让油在滤油机和备好的油罐内循环过滤，直至合格为止，这种情况就要增加新变压器油。
1、变压器油过滤次数多少，定额中无法考虑，因此不论过滤次数，而是到合格为止。
2、变压器、油断路器、油浸式电抗器的油过滤以“吨”为计量单位，其计算公式为：
油过滤数量（吨）=设备油重（吨）×（1+损耗率1.8%）
3、定额内未考虑变压器油的耐压试验，混合化验等内容，如果需要，不论是施工单位自检或委托电力试验部门代检，均按实际发生计算，费用区别为：油的耐压试验费用在变压器调试定额内，油的混合试验及化学分析，费用按实际发生计算，同设备费支出。
4、油过滤如须搭拆滤油棚时，费用应另行计算。
5、变压器铁梯及铁构件另行计算制安费用。

第三节  配电装置
本节设备安装定额均已考虑接地，其设备的调试在各系统调试定额中，调试时安装工的配合，在调试定额的其他用工中。
配电设备安装定额中不包括端子箱，支架的制作安装，设备的油过滤，需另行套用有关定额。地脚螺栓由土建预埋考虑，二次灌浆应另行计算。
配电装置安装用的脚手架（10KV以下除外）已按摊销量计入定额，包干使用。
一、断路器
    1、多油断路器、户外少油断路器、空气断路器及六氟化硫断路器按电压等级以“台”为单位套用定额。户内少油断路器按电流大小以“台”为单位套用定额。
2、设备内绝缘油如需过滤时，应按产品说明书中规定的油量套用油过滤定额。
3、断路器套管在安装前的介质损失及绝缘油的简化试验未包括在定额内，而是在调试定额内。
4、户内少油断路器如需配制延长轴及底座时，定额中已综合考虑了附加定额，与实际情况不符时，亦不作调整。
5、空气断路器本体的阀门、管子等材料，是由制造厂供应的，此费用已含在本体设备费内，不再另计，但从储气罐至断路器气罐这一段管道的主材，应另计主材费、安装费执行第六册“工艺管道安装工程”。
6、设备内填充的油、气、六氟化硫等属于设备，定额中已考虑了在安装过程中合理的损失耗量，故不再计主材费。
二、隔离开关
    1、隔离开关可分为单极和三极。区分不同的电压等级和不同的额定电流以“组”为单位计算并套用定额。不论是一个操作机构还是三个操作机构都是以三相为一组，套用定额时只能用一次定额。这里要注意一下，单相以“台”为单位，三相以“组”为单位。还要看是几柱式，是否带接地等来套用定额子目。
2、隔离开头安装高度超过6M时，均套用“安装高度超过6米”的定额。如操作机构为地面操作时，应另加主材费。35KV二段式传动隔离开关安装，在套用原定额后再增加套用一个“二段式传动”定额。隔离开关采用半高型、高型布置均套用“安装高度在6米以上”的定额。
3、开关的连接均按销子连接考虑，采用其他方式连接时，均不作换算。
4、联销装置及信号接点的安装、检查、定额中已考虑，但不包括其设备费用。
5、定额中不包括铁构件的制作及安装，如需用时另套本册第六章“一般铁构件”的制作及安装定额子目。
6、负荷开关定额中未列，在安装时可套用同电压等级的隔离开关的安装定额。
7、隔离开关、负荷开关的操作机构安装已包括在定额内，不再另计。
8、本册定额中，110KV户外隔离开关只包括单接地安装内容，如遇到双侧接地时，可按单接地定额基价乘以系数1.2计算。
三、互感器、熔断器、避雷器
    1、电压互感器按电压等级以“台”为单位选用定额均按单相考虑，电流互感器区分不同的规格、型号有电压等级，电流互感器以“台”为单位套用定额，按单相考虑，电压及电流互感器均未考虑吊芯及绝缘油过滤，如需吊芯检查时，可按定额人工及机构乘以2.0的系数。
2、LJM型电流互感器的安装按电压等级套用定额并乘以3.0的系数。
3、熔断器有户内户外安装之分，按不同的容量以“组”为单位套用定额，每组三个，高压熔断器安装定额是按墙上打眼埋螺栓考虑的，如果是装在支架上，按支架已埋好考虑。
4、避雷器安装按不同的材质及电压等级以“组”为单位并套用定额，一般每组三个。
5、避雷器安装定额不包括放电记录器和固定支架的制作安装，其制作安装可套用第六章中的铁构件制作安装定额。放电记录器调试按同电压等级的避雷器调试定额。
6、氧化锌避雷器属新型产品，其安装可套用磁吹避雷器相应电压等级的安装定额。
四、混凝土电抗器安装、干燥：
    1、电抗器安装定额是按6-10KV编制的，按重量以“组”为单位套用定额，对三相叠放、三相平放、二相叠放、一相平放的安装方式作了综合考虑，不论采用何种方式，定额均不作调整。
2、电抗器的干燥，不论干燥时间长短，直到干燥合格为止，定额不作调整。
五、电容器、耦合是容器、结合滤波器、阻波器的安装；
    1、电容器可分为移相电容器、串联电容器，按单个重量，以“个”为单位套用定额。耦合电容器按电压等级以“台”为单位套用定额。结合滤波器以“套”为单位套用定额。阻波器安装分支撑绝缘台上、悬挂式两种，按电压等级以“个”为单位套用定额。
2、电力电容器安装仅指本体安装，与本体连接的线段及安装，均按导线连接形式套用相应定额，其主材另按设计规格、数量计算。
3、阻波器在支撑绝缘台上安装，定额仅包括阻波器本体安装，不包括支撑绝缘台的材料及安装。
4、结合滤波器安装定额，包括隔离刀闸安装，抱箍和紫铜母线材料应另行计算。
六、成套高压配电柜安装
    1、高压成套配电柜有单母线及双母线之分，以“台”为单位套用定额。成套母线桥安装，定额是作为一项设备安装，以“组”为单位套定额，如母线桥为自行制作时，其铁构件另套本册第六章的有关子目。瓷瓶及母线的安装套用第三章相关定额。
2、成套高压配电柜的型式多，有固定式、手车式、开启式和封闭式等，定额中系综合考虑，不得调整。
3、成套高压配电柜与基础槽钢的连接采用焊接，柜与柜的连接用螺栓，如采用其他方式连接，定额不作调整。
4、开关柜的主母线及引下线的螺栓连接孔及相色漆均按厂家已钻好孔，刷好漆考虑，如所到设备与此不同时，应另套第三章母线安装定额。
5、定额中不包括基础型钢的安装埋设，母线配制及设备干燥，应另套用定额。二次灌浆套用相应的建筑工程预算定额。
第四节  母线、绝缘子
一、绝缘子及穿墙套管安装
    1、绝缘子有单串、双串之分的悬式绝缘子，以“串”为单位。户内支持绝缘子，以“10个”为单位。户外支持绝缘子，均按电压等级，以“柱”为单位。穿墙套管按安装方式及电压等级，以“个”为单位套用定额。
2、悬式绝缘子串，不论其片数的多少，定额不作换算。悬式绝缘子安装，系指垂直安装的提挂跳线，引下线或阻波器等设备的绝缘子串，绝缘子的耐压试验包括在本系统的调试定额内。
3、穿墙套管安装定额中，包括了其附属的油管路，放油阀等安装。使用时不论是否是充油式套管，均不作换算。穿墙套管不管是否带电流互感器，均属于装置性材料，应另计算费用。
4、绝缘子、穿墙套管的安装定额内未包括铁构件的制作及安装，应另套第六章“铁构作的制作及安装”子目。
二、软母线、引下线、跳线及组合软母线
    1、软母线安装，按电压等级及导线截面以“跨/三相”为计量单位套用定额，跨距为60米，设计跨距不同时，定额不准换算。导线、绝缘子、线夹、驰度调节金具、均压环、间隔棒等，均按设计用量另计主材费。
2、软母线安装如果是两根以上的，可套用组合软母线安装定额。每跨母线按两端是单串绝缘子考虑，如果采用双串绝缘子，可在原定额的基础上增补套用一个“2-270”子目。
3、组合软母线安装，按三相为一组计算，跨度（包括水平悬挂部分和两端引下部分之和）以45米为准，跨度的长与短，定额均不作调整，定额只列了26根以下的，如超过26根。定额可作调整，调整系数由双方协商。
4、组合软母线的施工方法，是按地面组合好后用卷相机起吊挂上去的方法考虑的。如果采用高空组合方法，定额不作换算。定额中包括了组合导线两端的接线工作（编制预算时，注意不要把这部分工作作引下线处理），但不包括组合导线两端的铁构件的配制，支持绝缘子及带形母线的安装。
5、软母线两端的耐张绝缘子串的安装，包括在软母线安装定额内。定额内未包括软导线、绝缘子、线夹、均压环、间隔棒的材料。应另计主材费。
6、引下线是指自母线下至设备的一段连接线，每三相为一组，每组包括三根导线，六个压接端子，软母引下线安装系指由T型线夹或并槽线夹从软母线（或硬母线）引向设备的连接线的安装，软母线经终端耐张线夹引下（指不经T型线夹或并槽线夹引下）与设备连接的部分均执行“引下线安装”定额，不得换算。
7、跳线是指两跨软母线之间用跳线线夹，端子压接管或并槽线夹连接的部分，每三相为一组。设备连接线是指设备之间的连接部分，每三相为一组。
8、引下线、跳线、设备连接线均按每三相为一组，如只有两相或一相时，其工程量应为2/3或1/3组。如每相用2根导线的可套用“2×1400mm2“定额子目，导线规格不符时也不作调整。如果每相用三根导线时，可按两根导线的定额乘以1.3的系数，四根乘以1.6的系数。
9、软母线安装预留长度按表2规定计算。
软母线安装预留长度
表2                                                    单位：米/根
序号 电压等级 耐张线夹 跳线 引下线、设备连接线
1 35KV 3.0 1.0 0.8
2 110KV 3.0 1.5 1.0
3 220KV 2.0 1.1 1.1
4 330KV 1.5 1.0 1.2
5 500KV 1.0 0.8 1.3
    三、硬母线安装
⑴铝母线
1、铝母线按截面以“10米/单相”为计量单位套用定额。而定额是按铝母线安装编制的，如用铜母线安装则按相应的定额，并将其人工费乘以1.4的系数。
2、母线的安装，以手工操作为主，主母线采用氩弧焊接，引下线用螺栓连接。固定母线用的金具及连接螺栓，定额中已包括，在编制预算时不再计其主材费。
3、发电机、变压器用母线伸缩接头制作所需的铜皮已作为计价材料计入定额中，如实际价格与定额中的价格不符时，定额不作调整，但超过的价格部分可作材料价差处理。带形母线用的伸缩接头按成品考虑，定额只是安装，应另计价。
⑵槽形、管形母线安装
1、槽形母线安装定额含与设备连接及母线安装，可根据设计图纸分别套用定额。如发电机出口至变压器，则发电机与变压器两端应分别套用定额，中间部分再套用定额中槽形母线安装“2-330~2-333”项子目。
2、槽形母线安装定额中，母线的平直、下料、弯头配制及安装均采用手工方法，弯头及中间接头采用氩弧焊接，需要拆卸的部分按螺丝连接考虑。
3、管形母线分铝管、钢管及其直径，按“10米/单相”为计量单位套用定额，管母引下线也分铝管、钢管并按其直径，以“组/三相”为计量单位套用定额。
⑶封闭母线重型母线安装
1、封闭母线按外壳及母线的规格以“米/单相”为计量单位套用定额，共箱封闭母线的安装，应按“10米/单相”套用每相多片母线安装定额，不能套用“2-344~2-345”定额子目。
2、安装封闭母线不包括钢托架制作安装，应按施工图设计的数量，以“吨”为计量单位，执行第六章“铁构件制作、安装”定额。
3、如外壳柜架为角钢，外敷1.5毫米的薄钢板，内部为铝（铜）带形母线，这样的封闭母线不能直接套用封闭母线安装定额子目，只能按分项定额套用，即：母线套母线安装子目，支持瓷瓶套用户内（外）支持绝缘子安装子目，支持铁件及外壳分别套用一般铁构件和轻型铁构件的制作、安装定额子目。如超过5米另加超高系数。
4、重型母线安装中分铜母线和铝母线按“吨”为单位套用定额。
5、硬母线配制安装预留长度见下表：
硬母线配制预留长度
表3                                                   单位：米/根
序号 项      目 预留长度 说    明
1 带形母线终端 1.3 从最后一个支持瓷瓶算起
2 带形母线与分支线连接 0.5 分支线预留
3 带形母线与设备连接 0.5 从设备端子接口算起
4 多片重型母线与设备连接 1.0 从设备端子接口算起
5 槽形、管形母线与设备连接 0.5 从设备端子接口算起
6 槽形、管形母线终端 1.0 从最后一个支持点算起
7 槽形、管形母线与分支连接 0.8 分支线预留
    ⑷其他
    1、母线固定金具已包括在母线定额内，不计材料费
2、绝缘子、母线等安装定额中未包括支持铁件的制作安装，应另接第六章相应的铁构件制作，安装套用定额。
第五节  控制、继电保护屏
本节定额中的盘箱和元器件安装定额，主要适用于发电厂和变电站内的交流配电装置中的盘、箱、柜和控制屏台安装；而第七节的盘、箱、柜和控制开关安装，则主要适用于民用和工业用户中的动力、照明盘箱和控制装置安装。这是本节定额与第七节定额的区分所在。
本节所有的设备安装定额中，均包括将设备上的表计、继电器拆装，送交试验，盘内整理及接线，但不包括调试工作。
1、控制，继电保护屏以“台”为计量单位套用定额。
2、2-366子目的电源盘定额是指400V厂用段低压配电屏的安装，但用户车间也有低压配电屏装置，因而定额管理部门解释为：
①变配电装置的低压屏执行第四章的“电源屏”。
②车间的低压屏执行第六章的“动力配电箱”。
3、2-372子目“蓄电池控制屏”安装定额是指在直流控制屏上控制的端电池调节器安装，就地控制的端电池调节器的安装也可套用该子目，镉镍蓄电池直流屏的安装套用直流充电屏安装定额乘以3.0的系数。
4、电压校正器、磁场电阻的安装可套用自动调节励磁安装子目，如励磁电阻安装在电缆夹层，其人工费乘以1.5的系数，链条及支架应另计主材费。
5、屏柜系按设备成套供应考虑的，如在施工现场需要开孔时，应另计费用，如需在屏柜上加装少量的小电器、设备元件时，可按2-386“屏上其他辅助设备”安装定额子目。
6、对设备的改装、修配、更改安装工作时，可按生产厂的“非标盘箱计价法”收费。即按设备元件本身价值的50%收取安装费（包括安装开孔、连接导线、固定卡具、绝缘材料以及管理费、利润等全部费用）。
7、本册定额第四、六章的各种盘、箱安装定额，均未包括端子板的外部接线工作，此项工作根据设计图上端子的规格、数量另套“端子板外部接线”定额。
8、配电屏设备本身不带母线，则应计算绝缘子、母线安装、绝缘子计算可参照以下方法：单台安装按8个计算，如为几台一起安装时，除每台按4个计算外另外加4个。母线按屏的宽度乘相数，然后总长加100mm。
9、硅整流安装定额中不包括其配件和附属设备的安装，应另套用其它有关定额。
10、基础槽钢角钢的安装按单根延长长度，以“10米”为计量单位套用定额，如需增计制作费用时，可套用第六章“一般铁构件制作”定额。基础型钢的长度按设计图纸计算，无规定时按下式计算：
①单个柜盘时：L=2（A+B）
②多个同规格的柜、盘相连接时
L=n2A+2B
式中：L：所求长度
      A：柜或屏的宽度
      B：柜或屏的厚度
      n：柜或屏的个数
11、穿通板制作安装定额适用于变压器、母线、电流互感器、抽头等穿墙板的制作及安装，以“块”为单位套用定额，不论块的大小不作换算。
12、本章定额中不包括设备及电器的干燥，设备的二次喷漆及喷字，如需要时可按实另行套用有关定额。
第六节  蓄电池
1、蓄电池分为开口式和密闭式两种。蓄电池定额适用于固定型各种电池，汽车用蓄电池可按密闭式蓄电池相应定额套用。均以“个”为计量单位。
2、蓄电池的容器、电极板、隔板、连接用铅条、螺栓及垫圈均按设备带来考虑。
3、用在蓄电池项目的整流器设备，本册未编制该项定额，使用时可套用第四册“通信设备”第一章“安装通信电源设备”中的“安装通信用配电换流设备”的相应定额子目。
4、电气工程中蓄电池抗震架均按设备带来成品考虑，其安装未编定额，使用时可编制补充定额，也可套用第四册“通信设备安装工程”中的04-0088~0091子目。
5、支架安装中分为单层单列，单层双列，双层单列，双层双列。定额是根据国际D211图集编制的，均以延长米为计量单位。定额中未包括支架的制作及干燥处理，应另按成品计算。
6、穿通板组合安装，应按孔数分规格，以“块”为单位套用定额。板上的孔数根据施工图纸上母线的总根数选用。
7、圆母线安装：
①绝缘子分针式和蝶式两种，均以“个”为单位套用同一定额。绝缘子固定在钢支架上，定额中未包括钢支架的制作及安装，应另套用定额。
②圆母线分铜母线、钢母线，应区分材质及直径，以“10米”为单位套用定额。圆母线的总长度为水平、垂直及预留长度之和。
8、蓄电池的充放电定额中，不论充放电时间的长短，均不作调整，充好为止，而且包括初次充电及再次充电。
9、固定蓄电池蒸馏水和硫酸，是按容器内部尺寸计算，液面高度减去20mm计算，不再加损耗。纯硫酸及蒸馏水已作为计价材料进入定额，套用时不作调整。
10、配制电解液的容器，由于没有摊销在定额中，均按周转性材料考虑，其拆旧率为20%。
第七节  动力、照明控制设备
本节定额适用于动力、照明控制设备及各种低压电器的安装，盘柜配线、焊、压接线端子，铁构件制作安装，木配电箱（板）制作及木夹具制作。
一、配电盘、箱、板安装
    1、成套配电箱（盘）根据用途不同可分为动力和照明，因为是成套产品，套定额时只有安装没有制作，以“台”为计量单位。
2、盘、箱、柜的安装定额适用于车间的动力配电箱及照明配电箱的安装。
3、小型配电箱和配电板安装根据箱、板的半周长不分材质与安装方式，均以“台”或“块”为单位套定额。这种配电箱、板属于非标产品，箱内、板上都是空的，因此箱、板上的电器设备元件安装和配线，以及箱、板的制作应另套各单项定额。
4、盘、箱、柜的安装定额中未包括基础支架的制作安装，应另套“铁构件制作及安装子目”。
5、柜、屏、箱、操作箱、控制箱等设备应怎样套用定额，这里可解释一下，便于选用定额。
柜：尺寸较大，四面封闭（背面或为网栅），一般用于高压。
屏：尺寸小于柜，正面安装设备，背后敞开（也有封闭的）。一般用于低压及直流控制保护。
箱：尺寸小于屏，四面封闭，一般来说用途单一，易于维护。
至于操作和控制，是同一个概念。通常我们把用于电站的热力设备称“操作”，用于电气设备称“控制”。
二、控制开关安装
    1、包括自动空气开关、刀型开关、铁壳开关、胶盖闸刀开关、组合控制开关、万能转换开关。
2、控制开关应根据不同的型式，均以“个”为单位套用定额。
三、熔断器，限位开关（即行程开关）应分别不同的形式分别以“个”为单位套用定额。
四、控制器、起动器以“台”为计量单位套用定额。
五、按钮、电笛根据形式以“个”为单位。
六、盘柜配线：盘柜配线是指自行制作的设备内部的二次配线。配电盘、开关柜和其他设备内的操作、继电保护、测量、控制信号及自动装置等线路，称为二次回路。计算方式：按盘柜的半周长乘以回路数和每回路的根数，即等于盘柜配线的总长度。根据不同截面以“10米”为单位套用定额。
七、端子板安装及外部接线
    1、端子板是作为连接电力电路或控制电路中线端连接用的。以“组”为单位，而每组为10个端子。
2、外部接线适用于盘、柜、箱、台的端子外端接线，按导线的截面及有无接线端子以“10个头”套用定额。
3、外部连接线的预留长度按下表计算：
盘、箱、柜外部连接线预留长度
表4                                                    单位：米/根
序号 项         目 预留长度 说      明
1 各种箱、柜、盘、板、盒 高+宽 盘面尺寸
2 单独安装的铁壳开关，闸刀开关起动器，变阻器 0.5 从安装对象中心起算
3 继电器、控制开关、信号灯、按钮熔断器 0.3 从安装对象中心起算
4 分支接头 0.2 分支线预留
八、焊、压铜（铅）接线端子
    1、配线完成后，导线两端需接到电气设备上，而接线端子是用来连接导线和设备的，它分铜接线端子、铝接线端子、铜铝接线端子三种。
2、计算方法：每一根导线要计算两个端子，按不同材质及截面，以“10个”为单位套用定额。
九、铁构件制作安装箱盘、盒制作
    1、铁构件制作安装分为一般铁构件及轻型铁构件两种，3mm以内的为轻型构件，3mm以上的为一般铁构件。
2、铁构件制作安装及箱、盘、盒制作均不包括镀锌，以“吨”为单位套用定额。
3、网门、保护网制作安装及二次喷漆，以“M2”为计算单位。
4、铁构件制作安装，二次喷漆均适用于本册项目。
十、木配电箱制作，配电板制作及包铁皮。
    1、木配电箱制作按半周长尺寸，以“个”为单位套用定额。
2、木配电箱制作中不包括配电板的制作，也不包括电气装置，元件及配线的安装，都应另行计算并套用定额。
3、配电板的制作应根据材质，以“平方米”为单位套用定额。
4、如采用木质配电板时，应根据电流和使用的情况不同，确定加包铁皮。
①三相四线制供电，电流在30A以上者。
②单相220V供电，电流在100A以上者。
③单相380V供电，电流在50A以上者。
5、木配电板包铁皮按板的投影面积计算，定额中已考虑了翻边的铁皮消耗电量，计算时不增加，以“平方米”为单位套定额。
6、木配电箱，木配电板制作，其木料定额中系按毛料计算考虑。净料尺寸，半周长1.5米内，板厚按20mm；半周长2.0米内，板厚按25mm，如设计要求不周时可按实调整。
十一、其他安装说明
    1、本章动力、照明控制设备安装中，除限位开关及水位电器信号装置外，均未包括支架制作及基础型钢制作安装，应另套有关定额。
2、控制开关、熔断器、限位开关、按钮、电笛等电气设备的安装不包括盘上的开孔工作，如需要在盘上开孔安装时，可按设备费的50%计算安装费，其中17%为人工费。
3、本章所有电气装置的安装均不包括二次喷漆，如发生二次喷漆时则应套用该项定额子目。
4、设备的拆除费，是指盘、柜、箱上厂家带来的设备因某种原因不符合设计，需更换设备的拆除费用，该项费用可按相应定额基价的50%计算。
第八节  电缆
    本节定额适用10KV以下的电力及控制电缆敷设，未考虑在河流积水区、水底、井下等条件下的敷设。35KV以上的各种型式、规格的电力电缆敷设、中间接头和终端头的制作安装，电力行业则执行《电力建设工程预算定额》第4册（送电线路安装工程）中的第七章电缆工程的相应定额。
一、电缆敷设
     1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。电缆敷设按不同截面以延长米计算并套用定额。其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。
2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。
3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。
4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。
5、电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1.2的系数。
6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实际用量计算。
7、厂外电缆（包括进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35KV电缆敷设相应定额乘以0.9的系数。由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。注：电力行业预算定额为第四册。
8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其安装应执行第十册“自动化控制装置及仪表工程”中第十一章“附件安装”定额的相应项目。
9、电缆防火用的设备及材料的安装，可套用《全统定额》第十三册“刷油、绝热、防腐蚀工程”中的有关定额子目。
10、电缆敷设长度应根据敷设路径水平和垂直距离，另按表5规定增加附加长度。
电缆附加长度
表5                                           单位：%，M
序号 项目名称 预留长度 说     明
1 电缆敷设驰度、弯度、交叉 2.5% 按全长计算
2 电缆进入建筑物 2.0m 规程规定最小值
3 电缆进入沟内或吊架时引上余值 1.5m 规程规定最小值
4 变电所进线、出线 1.5m 规程规定最小值
5 电力电缆终端头 1.5m 检修余量
6 电缆中间接头盒 2.0m 两端各留，检修余量
7 电缆进控制及保护屏 高+宽 按盘面尺寸
8 高压开关柜及低压动力配电盘 2.0m 盘下进出线
9 电缆至电动机 0.5m 不包括接线盒至地坪间距离
10 厂用变压器 3.0m 从地坪算起
11 车间动力箱 1.5m 从地坪算起
12 电梯电缆与电缆架固定点 每处0.5m 规范最小值
 11、电缆支架的接地线应执行室内接地母线安装定额。
12、在带电运行的电缆沟敷设电缆，可以按本册定额说明十二第4条，即“安装与生产同时进行，增加费用按人工费10%执行”。
二、电缆沟铺砂、盖砖及移动盖板
人工开挖填电缆沟土石方可按表6计算
表6                                                单位：m3/m
 电缆根数
 1~2 每增加一根
每米沟长挖方量 0.45 0.153
注：①、两根以内的电缆沟，按上口宽0.6m，下口宽0.4m，深度按0.9m计算。
    ②、每增加一根，其宽度增加0.17m。
    ③、以上土方量系按埋深从自然地坪起算，如设计埋深超过0.9m时，多挖的土方量另行计算。
    2、在同一沟内，如有两种以上土质时，应分别不同土的类别按实计算，套用第四册“接地槽挖填土方”相应定额子目，沟面如有砼路面时，应套用第五册“开凿路面项目”定额子目。如遇有清理障碍物，排水及其他，则费用另行计算。
    3、电缆沟铺砂、盖或保护板，揭盖电缆沟盖板均以延长米计算并套用定额。盖板的揭盖是按每揭或每盖一次计算。
三、电缆保护管埋设
1、电缆在过铁路、公路等交叉处，穿过建筑物外墙至屏或箱处，均应事先埋设电缆保护管，然后电缆穿在管内，均以“10米”为单位套定额。
    2、电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度。
    ①横穿道路，按路基宽度两端各加2米；
②垂直敷设管口距地面加2.5米；
③穿过建筑物外墙，按基础外缘加1米；
④穿过排水沟，按沟壁外缘加0.5米。
3、电缆保护管埋地敷设时，其土方量的计算，如施工图有注明的，按施工图规定计算，施工图没有规定时，则沟深按0.9米，沟宽按导管两侧边缘各加0.3米工作面计算。
4、钢管敷设Φ100以下的套用第十章的钢管敷设相应定额子目。
5、保护管的管径大小按设计规定，如设计没有规定时，可按电缆的外径乘以1.5倍。管端需要封闭时，应另行计算工料。
四、电缆终端头和中间头制作
    1、电缆终端头和中间接头的制作安装按不同电压等级、不同的材质及不同的截面以“个”为单位计算套用定额。
    2、电缆终端头计算时，应根据电缆的根数确定，即每一根电缆有两个头，同时要区别是户内还户外。
    3、中间接头制作时，其数量按工程设计规定计算，如无设计规定时，可参照制造厂的生产长度和敷设走径条件确定，也可按下列方法计算确定：
                 N= L/I-1
式中：N——中间头的个数
L——电缆设计敷设长度（米）
I——每段电缆平均长度（米），按下列参数取定
①1KV以下电缆
截面35平方毫米以内取   600-700米；
截面120平方毫米以内取  500-600米；
截面240平方毫米以内取  400-500米；
②10KV以下电缆
截面35平方毫米以内取   300-350米；
截面120平方毫米以内取  250-300米；
截面240平方毫米以内取  200-250米；
注：①计算结果如遇小数时，其第一位小数一舍二以上进。
②每段电缆平均长度范围内，大截面取下限，小截面取上限。
4、控制电缆头、中间头的制作安装，应按其芯数，以“个”为单位套用定额。控制电缆头的芯线固定工作，一般包括在“端子板外部接线”定额内，控制电缆直接与设备连接的，其芯线固定包括在相应的设备安装定额内。
五、其他说明
    1、隔热及保护层的制作安装
电缆与热力管道交叉或接近时，其最小允许距离为：左右并行敷设2m，交叉敷设0.5m，如不能满足这个数值要求时，应在接近段或交叉段前后1m范围作隔热处理，隔热层底部预埋石棉水泥管，长度可按热力管道的宽度两边各加2m计算，其材料有泡沫混凝土、石棉水泥板、玻璃丝等。定额中未包括隔热层、保护层的制作安装，也无定额可套，此项工作可按实另行计算费用。
2、电缆冬季施工加温工作，这项费用就另行计算。
第九节  配管、配线
一、配管
1、埋设管子注意事项：埋管的目的，是为了保护导线。为便于穿线，在下列情况下，需装设接线盒，否则管径要增大一级。
①在无弯头或只有一个弯头时，管子全长超过30m；
②当有两个弯头时，管子全长超过20m；
③当有3个弯头时，管子全长超过12m；
④管子全长超过45m无弯曲。
2、为安全，钢管与钢管（除采用套筒焊接外），钢管与配电箱及接线盒等接处都应作好系统接地。在接头处焊上跨接地线，此部分工作和材料定额内都已包括，不另行计算。
3、各种配管应区别不同敷设方式、位置及管材材质、规格，以延长米计算。不扣除管路中的接线箱（盒）、灯头盒、开关盒所占的长度。
4、配管不分明敷、暗敷，按100米取20个弯，火煨弯占25%，压制煨弯占75%，套丝按煨弯数50%考虑，在实际安装中与定额不符时，均不作调整。
5、配管工程中未包括接线箱、盒、支架制作安装、钢索架设及拉紧装置制作安装，插接式母线支架制作、槽架制作及配管支架制作，应另套第六章“铁构件制作”定额。
6、暗配管工程，定额基本上是按配合土建预埋考虑的，未考虑在建筑工程全部竣工后，又刨沟、打洞和其他土石方工程，如遇有上述情况，应另行计算。
7、由于施工中较广泛地采用膨胀螺栓，所以定额根据不同项目按不同比例采用冲击电钻打眼装膨胀螺栓，安装方式不同时不作换算，钻头耗用量按每个钻头打150个眼计算在消耗材料内。
8、在吊顶（顶棚）内配管套用明配管定额。
二、配线
    1、配线工程中瓷夹、瓷瓶（包括针式瓷瓶），塑料线夹、槽板、塑料护套线中的分支接头，水弯已综合考虑在定额内。计算工程量时，按图示计算水平及绕梁柱和上下走向的垂直长度。
    ①管内穿线——管内穿线分照明和动力，按不同导线的截面，以单线延长米计算套用定额。线路的分支接头线的长度已综合考虑在定额中，不再计算接头长度。照明线线路中只有4mm2以内的4mm2以上的套用动力穿线定额子目。注意一点，管内导线的总面积（包括导线外皮绝缘层），一般不超过管内总面积的40%。
②线夹配线——区别瓷夹配线和塑料夹配线，二线式和三线式；按敷设在木、砖、混凝土等不同结构和导线规格，以线路延长米计算。
③绝缘子配线——包括鼓形、针式及蝶式绝缘子配线，以单线延长米计算。
④槽板配线——应区别木槽板，塑料槽板和二线、三线式线路，按延长米计算，这里的工程
