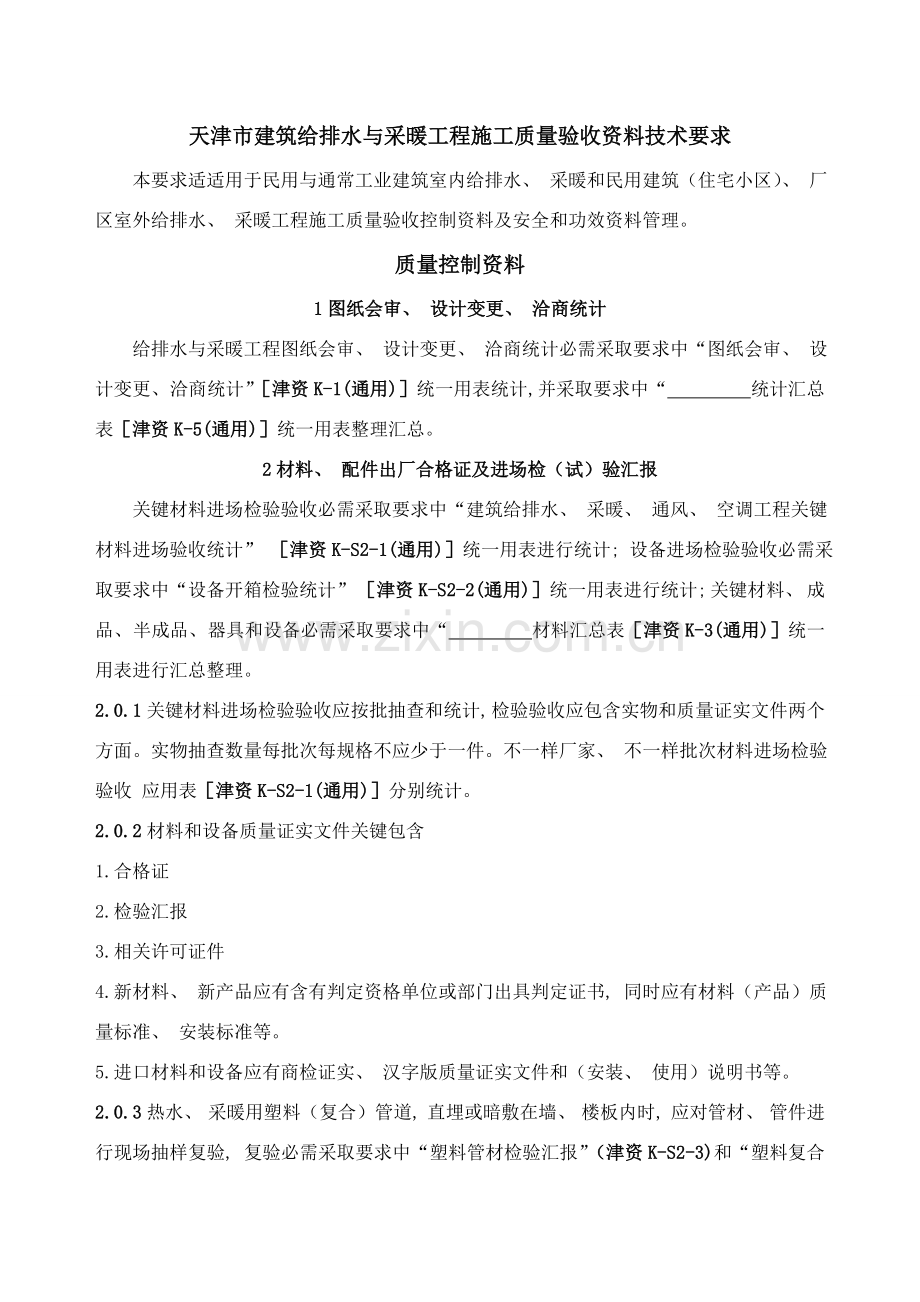

天津市建筑给排水与采暖工程施工质量验收资料技术要求
本要求适适用于民用与通常工业建筑室内给排水、 采暖和民用建筑（住宅小区）、 厂区室外给排水、 采暖工程施工质量验收控制资料及安全和功效资料管理。
质量控制资料
1图纸会审、 设计变更、 洽商统计
给排水与采暖工程图纸会审、 设计变更、 洽商统计必需采取要求中“图纸会审、 设计变更、 洽商统计”［津资K-1(通用)］统一用表统计, 并采取要求中“ 统计汇总表［津资K-5(通用)］统一用表整理汇总。
2材料、 配件出厂合格证及进场检（试）验汇报
关键材料进场检验验收必需采取要求中“建筑给排水、 采暖、 通风、 空调工程关键材料进场验收统计” ［津资K-S2-1(通用)］统一用表进行统计; 设备进场检验验收必需采取要求中“设备开箱检验统计” ［津资K-S2-2(通用)］统一用表进行统计; 关键材料、 成品、 半成品、 器具和设备必需采取要求中“ 材料汇总表［津资K-3(通用)］统一用表进行汇总整理。
2.0.1关键材料进场检验验收应按批抽查和统计, 检验验收应包含实物和质量证实文件两个方面。实物抽查数量每批次每规格不应少于一件。不一样厂家、 不一样批次材料进场检验验收 应用表［津资K-S2-1(通用)］分别统计。
2.0.2材料和设备质量证实文件关键包含
1.合格证
2.检验汇报
3.相关许可证件
4.新材料、 新产品应有含有判定资格单位或部门出具判定证书, 同时应有材料（产品）质量标准、 安装标准等。
5.进口材料和设备应有商检证实、 汉字版质量证实文件和（安装、 使用）说明书等。
2.0.3热水、 采暖用塑料（复合）管道, 直埋或暗敷在墙、 楼板内时, 应对管材、 管件进行现场抽样复验, 复验必需采取要求中“塑料管材检验汇报”（津资K-S2-3)和“塑料复合管材检验汇报”（津资K-S2-4) 统一用表。
3管道、 设备强度试验、 严密性试验统计
强度和严密性试验采取要求中“承压管道系统、 设备、 阀门强度及严密性试验统计” ［津资K-S3(通用)］统一用表进行统计。
3.0.1强度和严密性试验统计应包含以下关键内容:
1. 承压管道系统、 设备、 阀门强度及严密性试验。
2.隐蔽承压管道, 在安装前必需做强度和严密性试验。
3.阀门强度和严密性试验。
4.集分水器等, 在安装前应按要求做强度和严密性试验。
5.组对型散热器在安装前应进行水压试验。
6.设备应按设计或设备技术文件要求进行强度和严密性试验。
4隐蔽工程验收统计
管道、 设备隐蔽工程验收必需采取要求中“建筑给排水、 采暖、 通风、 空调工程隐蔽验收统计” ［津资K-S4-1(通用)］统一用表进行统计; 低温地板辐射采暖工程隐蔽验收必需采取要求中“低温地板辐射采暖隐蔽工程验收统计” （津资K-S4-2)统一用表进行统计。
4.0.1隐蔽工程验收统计应包含直埋、 暗敷设于管沟（槽）、 管井、 吊顶、 墙内管道和设备等。
4.0.2低温地板辐射采暖隐蔽工程验收, 对于住宅工程, 应按分户单元划分, 全数检验验收统计。对于公建工程, 宜按系统、 层、 区段划分, 全数检验验收统计。
5系统清洗、 灌水、 通球试验统计
灌水试验必需采取要求中“非承压管道、 设备灌水试验统计” ［津资K-S5-1(通用)］统一用表进行统计; 通球试验采取要求中“排水管道通球试验统计” ［津资K-S5-2(通用)］统一用表进行统计; 通水、 冲洗试验采取要求中“通水、 冲洗试验统计” ［津资K-S5-3(通用)］统一用表进行统计。
5.0.1灌水试验统计应包含全部隐蔽室内排水管道、 室内雨水管道和非承压设备、 容器等。
5.0.2通球试验统计应包含全部室内排水立管及水平干管。
5.0.3冲洗试验统计应包含除排水以外全部管道系统, 如室内外给水、 中水、 消防和采暖系统等。水冲洗条件不可行时, 能够采取气体吹污。
5.0.4通水试验统计应包含全部室内外排水系统。
6施工统计
地漏排水试验必需采取要求中“地漏排水试验统计”（津资K-S6-1)统一用表进行统计; 消火栓系统测试必需采取要求中“消火栓系统测试统计”（津资K-S6-2)统一用表进行统计; 设备单机试运转必需采取要求中“设备单机试运转统计”（津资K-S6-3)统一用表进行统计; 采暖系统试运行必需采取要求中“采暖系统试运行调试统计”（津资K-S6-4)统一用表进行统计; 锅炉安全附件及调试必需采取要求中“锅炉安全附件检验及调试统计”（津资K-S6-5)统一用表进行统计; 其她施工统计必需采取要求中“施工统计”［津资K-6(通用)］统一用表进行统计。
6.0.1地漏排水试验统计应包含全部地漏。对于住宅工程能够按门栋口和竖向区段划分和统计。对于公建工程, 能够按系统、 层或区段划分和统计。
6.0.2室内消火栓系统安装完成后应按设计和规范要求进行试射试验并统计。
6.0.3给排水、 采暖、 消防系统水泵等关键设备, 应按设计、 规范或设备技术文件要求, 应全数进行单机试运转并统计。
6.0.4采暖系统应进行热态试运转、 调试并统计, 室外气温不许可时, 可做冷态试运行并统计, 到供热期时, 再进行热态试运行、 调试并统计。
6.0.5锅炉交付使用前, 必需对锅炉安全附件进行检验、 调试并统计。
6.0.6锅炉在烘炉、 煮炉合格后, 应进行48小时带负荷连续试运行并统计。
7分项、 分部工程质量验收统计
7.1分部（子分部）工程验收统计
分部（子分部）工程验收统计应由施工单位按本要求中（津资统表五）各项内容填写, 结论、 签字齐全。
7.2分项工程质量验收统计
分项工程质量验收统计应由施工单位按本要求中（津资统表六）各项内容填写, 结论、 签字齐全。
7.3检验批验收统计
检验批验收统计应由施工单位按本要求中（津资K-S7）检验批表格填写, 结论、 签字齐全。
7.4工程质量验收应按检验批、 分项、 子分部、 分部工程程序进行验收和统计, 质量验收应在相关试验合格基础上进行。
安全和功效检验资料
8给水管道通水试验统计
给水管道通水试验必需采取要求中“通水、 冲洗试验统计” ［津资K-S5-3(通用)］统一用表进行统计。
9暖气管道、 散热器压力试验统计
暖气管道、 散热器压力试验统计必需采取要求中“承压管道系统、 设备、 阀门强度及严密性试验统计” ［津资K-S3(通用)］统一用表进行统计。
10.0.1卫生器具满水试验统计应包含全部做满水试验卫生器具。
10.0.2卫生器具满水试验, 能够按给水系统划分和统计。
10消防管道、 燃气管道压力试验统计
消防管道、 燃气管道压力试验统计必需采取要求中“承压管道系统、 设备、 阀门强度及严密性试验统计” ［津资K-S3(通用)］统一用表进行统计。
11排水干管通球试验统计
排水干管通球试验统计必需采取要求中“排水干管通球试验统计” ［津资K-S5-2(通用)］统一用表进行统计。

图纸会审、 设计变更、 洽商统计
津资K-1(通用)
工程名称

施工单位

结构类型/建筑面积

日 期

统计内容:
建设单位

项目责任人:

年 月 日
建设单位

项目责任人:

年 月 日
建设单位

项目责任人:

年 月 日
建设单位

项目责任人:

年 月 日

记 录 汇 总 表 津资 K-5（通用）
工程名称: 施工单位:
序号
名 称
部 位
验收日期
备 注

建筑给排水、 采暖、 通风、 空调工程
关键材料进场验收统计
津资K-S2-1（通用）
工程名称

材料
名称

商标
管材:
管件:
施工单位

分包
单位

生产
厂家

进场日期

使用
部位

质量证实文件
名称、 份数

外观检验统计
壁 厚 实 测 记 录

检验结论:
规格

批量

标准值

许可偏差

实测值1

实测值2

实测值3

实测值4

实测值5

试
验
检
验
规 格
检 验 情 况

生活给水系统材料卫生检疫汇报编号

汇报日期

合格证粘贴处

建设单位验收结论

项目专业责任人:

年 月 日
施工单位检验结果

项目专业责任人:

年 月 日
分包单位检验结果

项目专业责任人:

年 月 日
监理单位验收结论

监理工程师:

年 月 日

设备开箱检验统计 津资K-S2-2（通用）
工程名称

施工单位

分包单位

设备名称

型号、 规格

检验设备数量/ 该型设备总量

制造企业

使用部位

检验日期

设
备
检
查
1
包 装:
2
设备外观:
3
设备零部件:
4
其它:
技
术
文
件
检
查
1
装修单 份 张
2
合格证 份 张
3
说明书 份 张
4
设备图 份 张
5
其它
存
在
问
题
及
处
理
意
见

建设单位验收结论:

项目专业责任人:

年 月 日
施工单位检验结果:

项目专业责任人:

年 月 日
分包单位检验结果:

项目专业责任人:

年 月 日
监理单位验收结论

监理工程师:

年 月 日

塑料管材检验汇报 津资K-S2-3
委托单位: 来样日期: 年 月 日
检验编号: 汇报日期: 年 月 日
委托单位

委托日期

生产单位

样品起源

产品名称

检验日期

工程名称

样品数量

样品说明

规格型号

检验项目

检验依据

试件 序号
检验项目
单位
标准要求
实测结果
结论

规格型号
检验结论:
备注
抽样单位: 抽样人:
见证单位: 见证人:
检验单位: 同意: 审核: 编写:
注 意 事 项
1. 委托检验未加盖“检验汇报专用章”无效。
2. 复制汇报未重新加盖“检验汇报专用章”无效。
3. 检验汇报无编号、 审核、 同意人员签章无效。
4. 检验汇报涂改无效。
5. 对检验汇报结论若有异议, 请于收到检验汇报之日起15日内提出, 方便立刻处理。
检验单位地址: 电话: 邮编:
塑料复合管材检验汇报 津资K-S2-4
委托单位: 来样日期: 年 月 日
检验编号: 汇报日期: 年 月 日
委托单位

委托日期

生产单位

样品起源

产品名称

检验日期

工程名称

样品数量

样品说明

规格型号

检验项目

检验依据

试件 序号
检验项目
单位
标准要求
检验结果
结论
耐压时间（时: 分: 秒: ）
结果

规格型号
检验结论:
备注
抽样单位: 抽样人:
见证单位: 见证人:
检验单位: 同意: 审核: 编写:
注 意 事 项
6. 委托检验未加盖“检验汇报专用章”无效。
7. 复制汇报未重新加盖“检验汇报专用章”无效。
8. 检验汇报无编号、 审核、 同意人员签章无效。
9. 检验汇报涂改无效。
10. 对检验汇报结论若有异议, 请于收到检验汇报之日起15日内提出, 方便立刻处理。
检验单位地址: 电话: 邮编:
承压管道系统、 设备、 阀门强度及严密性试验统计
津资K-S3（通用）
工程
名称

施工
单位

分包
单位

子分部
工程

试验
名称

管道
材质

序号
试验
日期
试验内容及部位
工作 压力
（Mpa）
试验
压力
（Mpa）
连续
时间
（min）
实测 压降
（Mpa）
参漏
检验
试验人员

试验结果

施工单位检验结果

项目专业责任人:

年 月 日
分包单位检验结果

项目专业责任人:

年 月 日
监理（建设）单位验收结论

监理工程师:
（建设单位项目专业责任人）:

年 月 日
天津市建设工程质量监督管理总站监制

建筑给排水、 采暖、 通风、 空调工程隐蔽验收统计
津资K-S4-1（通用）
工程名称

分部工程

子分部
工 程

施工单位

分包单位

检验
日期

隐蔽检验内容
序号
检验部位
管道 材质
规格
（mm）
外观
基座
支架
高度座标
坡度
坡向
预留 基础
下沉量
防腐
保温
试验 结果
检 查
结 果

施工单位检验结果

项目专业责任人:

年 月 日
分包单位检验结果

项目专业责任人:

年 月 日
监理（建设）单位验收结论

监理工程师:
（建设单位项目专业责任人）

年 月 日
低温地板辐射采暖隐蔽工程验收统计
津资K-S4-2
工程名称

检验日期

施工单位

分包单位

盘管材质

盘管管径 （mm）

序号
检验部位
盘管 间距
（mm）
弯曲 半径
（mm）
外观
盘管 卡具
防潮层 防水层 隔热层
试验 结果
结论

施工单位检验结果

项目专业责任人:

年 月 日
分包单位检验结果

项目专业责任人:

年 月 日
监理（建设）单位验收结论

监理工程师:
（建设单位项目专业责任人）

年 月 日
非承压管道、 设备灌水试验统计
津资K-S5-1（通用）
工程名称

分项工程

管道材质

施工单位

分包单位

序号
试验
日期
试验部位
灌 水
高 度

第一次
灌满水
连续时间
（min）

第二次
灌满水 后连续 时间
（min）
液面
检验
渗漏
检验
结
论
试验
人员

施工单位检验结果:

项目专业责任人:

年 月 日
分包单位检验结果

项目专业责任人:

年 月 日
监理（单位）验收结论

监理工程师:
（建设单位项目专业责任人）

年 月 日

排水管道通球试验统计 津资K-S5-2（通用）
工程名称

管道
材质

通球 率

试验
日期

施工
单位

分包
单位

序号
试验部位
主干管
规格
（mm）
球体
直径
（mm）
水、 球是 否通畅无 阻
结 论

施工单位检验结果

项目专业责任人:

年 月 日
分包单位检验结果

项目专业责任人:

年 月 日
监理（单位）验收结论

监理工程师:
（建设单位项目专业责任人）

年 月 日
通 水 试 验 记 录 津资K-S5-3（通用）
工程名称

子分部工程

施工单位

分包单位

试验名称

试验日期

序号
试验部位
冲水压力（Mpa）
冲洗出水口水质检验
通水试验渗漏检验
结论

过滤器及除污器清扫情况

水质检测结论及汇报编号

施工单位检验结果:

项目专业责任人:

年 月 日
分包单位检验结果:

项目专业责任人:

年 月 日
监理(建设)单位验收结论

监理工程师:
（建设单位项目专业责任人）

年 月 日

地 漏 排 水 试 验 记 录
津资K-S6-1
工程名称

试验日期

施工单位

分包单位

水封高度（mm）

规 格

序号
试验部位
地漏高度
(mm)
地漏数量
周围是否无渗漏
排水是否
通畅
结 论

施工单位检验结果

项目专业责任人:

年 月 日
分包单位检验结果

项目专业责任人:

年 月 日
监理（建设）单位验收结论

监理工程师:
（建设单位项目专业责任人）

年 月 日

消火栓系统测试统计
津资K-S6-2（通用）
工程名称

试验日期

施工单位

分包单位

管道材质

系统编号

建筑高度

室内消火栓数 量

室内消防接合器数量

消火栓实地试射试验
系统功效综合检验
屋顶层（或顶层水箱间内）消火栓试验情况:

消防泵手动、 自动启泵检验情况:
首层1号消火栓试验情况:

相关仪器仪表、 报警、 联动装置动作检验情况:
首层2号消火栓试验情况:

其它:
施工单位检验结果:

项目专业责任人:

年 月 日
分包单位检验结果:

项目专业责任人:

年 月 日
监理(建设)单位验收结论

监理工程师:
（建设单位项目专业责任人）

年 月 日
设 备 单 机 试 运 转 记 录
津资K-S6-3（通用）
工程名称

试运转
日期

施工单位

分包单位

序

号
系统编号及
设备名称
运行
时间
(h)
设备转速
（r/min）
功率(KW)
电流（A）
轴承
温升
(℃)
声
响
及
振
动
观
察
额
定
值
实
测
值
额
定
值
实
测
值
额
定
值
实
测
值
实
测
值

评定意见

施工单位检验结果

项目专业责任人:

年 月 日
分包单位检验结果

项目专业责任人:

年 月 日
监理（建设）单位验收结论

监理工程师:
（建设单位项目专业责任人）:

年 月 日

采 暖 系 统 试 运 行 调 试 统计
津资K-S6-4
工程名称

系统 名称

试运行时间

施工单位

分包 单位

试运行、 调试内容

结论:
建设单位严守结论

项目专业责任人:

年 日 月
施工单位检验结果

项目专业责任人:

年 日 月
分包单位检验结果

项目专业责任人:

年 月 日
监理单位验收结论

监理工程师:

年 月 日

锅炉安全附件安装检验及调试统计 津资K-S6-5
工程名称

安装炉号

施工单位

分包单位

锅炉型号

工作介质

设计（额定）压力（Mpa）

最大工作压力（Mpa）

检验项目
检验结果
压力表
量程及精度等级
Mpa 级
检验日期
年 月 日
在最大工作压力处应划红线

旋塞或针型阀是否灵活

蒸汽压力表管是否存水弯管

铅封是否完好

安全阀
开启压力范围
Mpa ～ Mpa
校验日期
年 月 日
铅封是否完好

安全阀排放管应引至安全地点

锅炉安全阀应有泄水管

水位计（液位计）
锅炉水位计应有泄水管

水位计应划出高、 低水位红线

水位计旋塞（阀门）是否灵活

报警装置
校验日期
年 月 日
报警高低限（声、 光报警）

联锁装置工作情况

其她:
结论
施工单位检验结果

项目专业责任人:

年 月 日
分包单位检验结果

项目专业责任人:

年 月 日
监理（建设）单位验收结论

监理工程师:
（建设单位项目专业责任人）:

年 月 日
锅炉试运行统计
津资K-S6-6
工程名称

安装炉号

施工单位

分包单位

锅炉型号

工作介质

设计（额定）压力（Mpa）

最大工作压力（Mpa）

试运行情况统计:

统计人:

试运行结果
试运行自 年 月 日 时至 年 月

日 时, 运行正常, 符合规程及设计文件要求, 试运行合格。
建设单位严守结论

项目专业责任人:

年 日 月
施工单位检验结果

项目专业责任人:

年 日 月
分包单位检验结果

项目专业责任人:

年 月 日
监理单位验收结论

监理工程师:

年 月 日

施 工 记 录
津资K-6(通用)
工程名称

分项工程名称

施工内容:
施工单位项目名称:

年 月 日
统计人:

年 月 日

分部（子分部）工程验收统计 津资统表五
工程名称

结构类型

层数

施工单位

技术部门责任人

质量部门责任人

分包单位

分包单位责任人

分包技术责任人

序号
分项工程名称
检验
批数
施工单位检验评定
验收意见
1

2

3

4

5

6

7

质量控制资料

安全和功效检验（检测）汇报

结构实体检验汇报（混凝土子分部验收发生）

观感质量验收

验收单位
分包单位
项目经理 年 月 日
施工单位
项目经理 年 月 日
勘察单位
项目责任人 年 月 日
设计单位
项目责任人 年 月 日
监理（建设）单位

总监理工程师
（建设单位项目专业责任人）
年 月 日
分项工程质量验收统计 津资统表六
工程名称

结构类型

检验批数

施工单位

项目经理

质量部门责任人

分包单位

分包单位 责任人

分包 项目经理

序号
检验批部位、 区段
施工单位检验
评定结果
建立（建设）单位验收结论
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

施工单位检验结论

项目专业技术责任人:
年 月 日
验收结论

监理工程师
（建设单位项目专业技术责任人）
年 月 日
卫生器具满水试验统计 津资A-S3
工程名称

器具名称

试验
日期

施工单位

分包单位

序
号
试验部位
数量
满水时渗漏检验
溢水功效
结论

施工单位检验结果

项目专业责任人:

年 月 日
分包单位检验结果

项目专业责任人:

年 月 日
监理单位验收结论

监理工程师:

年 月 日
