ZPW-2000A设备应用及维护PPT学习课件.ppt

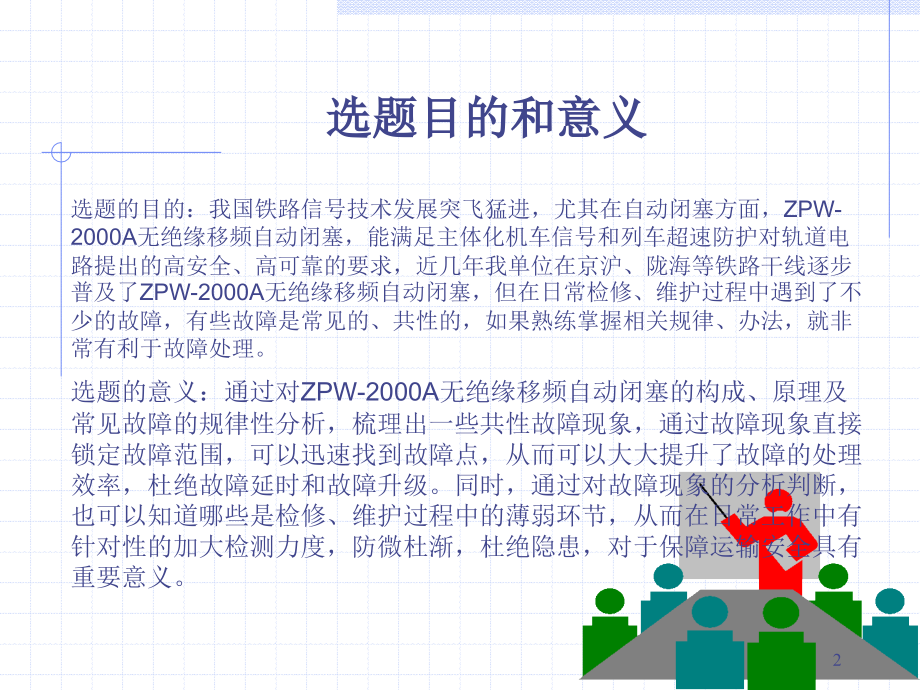

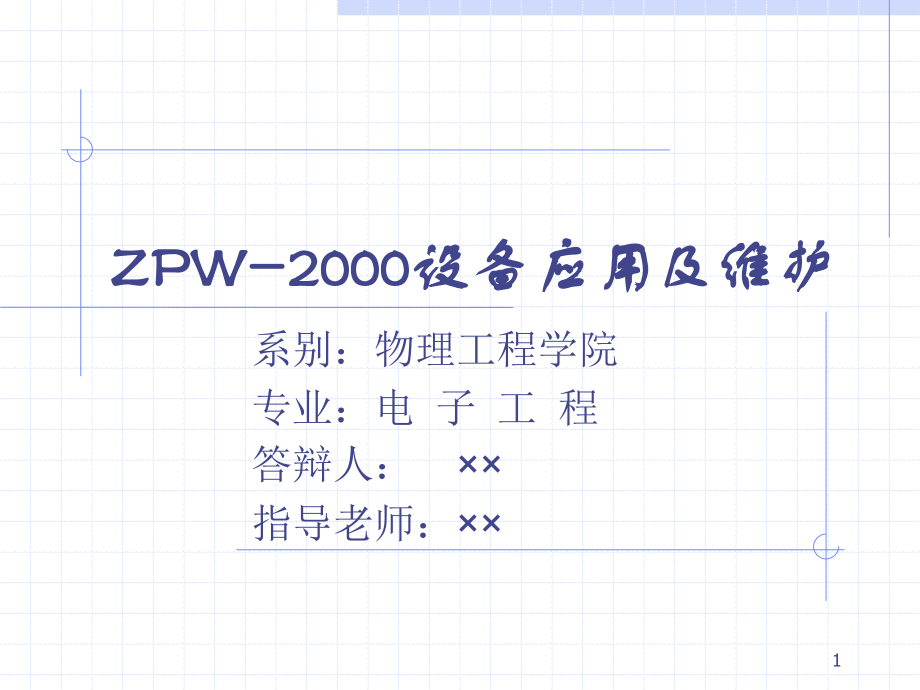

,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,ZPW-2000设备应用及维护,系别：物理工程学院,专业：电 子 工 程,答辩人：,指导老师：,1,选题目的和意义,选题的目的：我国铁路信号技术发展突飞猛进，尤其在自动闭塞方面，,ZPW-2000A,无绝缘移频自动闭塞，能满足主体化机车信号和列车超速防护对轨道电路提出的高安全、高可靠的要求，近几年我单位在京沪、陇海等铁路干线逐步普及了,ZPW-2000A,无绝缘移频自动闭塞，但在日常检修、维护过程中遇到了不少的故障，有些故障是常见的、共性的，如果熟练掌握相关规律、办法，就非常有利于故障处理。,选题的意义：通过对,ZPW-2000A,无绝缘移频自动闭塞的构成、原理及常见故障的规律性分析，梳理出一些共性故障现象，通过故障现象直接锁定故障范围，可以迅速找到故障点，从而可以大大提升了故障的处理效率，杜绝故障延时和故障升级。同时，通过对故障现象的分析判断，也可以知道哪些是检修、维护过程中的薄弱环节，从而在日常工作中有针对性的加大检测力度，防微杜渐，杜绝隐患，对于保障运输安全具有重要意义。,2,研究方案,1,、结合相关技术资料，以实物图片和原理电路为载体，对,ZPW-2000A,无绝缘移频自动闭塞的设备构成、工作原理、设备运行条件等进行阐述。,2,、结合日常工作经验和相关资料文献，从报警类故障和非报警类故障两方面入手，以故障现象、处理思路、处理步骤等为研究重点，对室内衰耗盒、发送器、接收器及相关通道部分故障进行分析，对室外补偿电容、调谐单元、电缆等设备故障的处理进行探讨。,3,、将外部环境对设备的影响也纳入研究的范围，重点对道渣电阻及邻段频率干扰对系统的影响进行分析、阐述，并针对性提出解决方案。,3,主 要 内 容,1.,系统的构成；,2.,系统工作原理；,3.,技术条件；,4,1.,系统的构成,1.1,室内设备,1,）发送器：用于产生高精度、高稳定的移频信号源。系统采用“,N+1”,冗余设计，故障时通过,FBJ,接点转至“,+1”,发送器。,2,）接收器：用于接收主轨道电路信号，并在检查所属调谐区短小轨道电路状态条件下，动作本轨道电路的轨道继电器。,3,）衰耗盘：用于实现主轨道电路、小轨电路的调整。给出发送、接收工作灯，轨道占用表示灯，区间正反方向表示灯以及系统的各项测试条件。,4,）电缆模拟网络：用于对,SPT,电缆的补偿，总补偿电缆长度为,10KM,。,5,）防雷设备：防护由电缆引入的雷电信号。,5,1.2,室外设备,1,）调谐区：按,29M,设计，实现两相邻轨道电路的电气隔离。,2,）机械绝缘节：由“机械绝缘节空心线圈”与调谐单元并接形成。,3,）匹配变压器：实现轨道电路与,SPT,传输电缆的匹配连接。,4,）补偿电容：根据通道参数并兼顾低道渣道床传输。,5,）传输电缆：采用,SPT,型铁路信号数字电缆。,6,）调谐区设备引接线：用于,BA,、,SVA,等设备与钢轨间的连接。,7,）轨道电路系统构成：（见下图）,6,7,1.3,部分现场设备演示,1,）移频架和电缆模拟网络盘,8,2,）调谐单元和电容,9,2,系统工作原理,系统原理：,ZPW-2000A,型无绝缘轨道电路分为主轨道电路和调谐区小轨道电路两部分，小轨道电路视为列车运行前方主轨道电路的所属“延续区段”。主轨道电路的发送器由编码条件控制产生表示不同含义的低频调制的移频信号，该信号经电缆通道传给匹配变压器及调谐单元，因为钢轨是无绝缘的，该信号既向主轨道传送，也向小轨道传送，主轨道信号经钢轨送到轨道电路受电端，然后经调谐单元、匹配变压器、电缆通道，将信号传至本区段的接收器。调谐区小轨道信号由运行前方相邻轨道电路接收器处理，并将结果形成小轨道电路继电器执行条件送至本区段接收器，本区段接收器同时接收到主轨道移频信号以及小轨道电路继电器执行条件，判决无误后驱动轨道继电器吸起。并以此来判定本区段的空闲和占用。,10,11,3.,技术条件,3.1,发送器：（,29HZ10.3HZ,）,18,种低频信号、,8,种载频、频偏为,11HZ,、输出功率为,70W,、,5,级发送电平。,3.2,接收器：开通前严格按照调整表调试达标，轨出,1,240mV,，轨出,2,100mV,，主轨道继电器电压,20V,。,3.3,系统正常工作应具备的条件及标准：发送器正常工作、接收器正常工作、接收器轨道继电器正常吸起。,3.4,表示灯：发送器、接收器工作正常时亮绿色灯，故障时灭灯，轨道空闲时亮绿灯，占用时亮红灯。,3.5,轨道电路：调整状态、分路最不利状态、断轨道状态。,12,4.,常见故障处理分析,由上文可知，,ZPW2000A,型无绝缘移频系统分为室内设备和室外设备。其中室内设备包括网络综合柜（或接口柜,含电缆模拟网络盘、信号机的远程隔离变压器）、移频柜（含发送器、接收器、衰耗盘）、组合柜和区间电源屏,4,大部分,;,室外设备包括,SPT,数字电缆（含电缆盒）、调谐区设备（含匹配变压器、调谐单元、空心线圈、机械绝缘空心线圈、钢轨引接线）、补偿电容及信号机,4,大部分。当系统出现故障,一定是以上某个环节出现问题,只要认真观察现象、仔细分析测试数据,ZPW-2000A,设备故障的处理,也就不会成为难事。故障的处理程序也只是简单的分为有报警故障处理和无报警故障处理两种。,13,结 束 语,近年来全路逐步推广使用的,ZPW-2000A,型无绝缘移频自动闭塞,它具有较好的传输性和较高的分路灵敏度，具备全程断轨检查功能和较强的抗干扰能力。但是在日常的使用的过程中，由于自然环境、运用损耗、检修维护不良等因素的影响，难免出现各种故障，笔者结合日常工作经验和相关参考资料，以电路图、实物照片为载体，对系统的结构、工作原理进行解析，同时从报警类故障和非报警类故障入手，重点对系统运行条件不足导致的红光带、单区段红光带、相邻区段红光带等故障的故障现象、判断方法、处理步骤进行了探究，最后还对环境因素，即道砟电阻过低、邻段干扰等对系统的影响进行了分析、研究，并针对性提出了具体整改方案。由于能力有限，文中难免有不足之处，还请老师多多指导。,14,请老师多多指导！,15,
