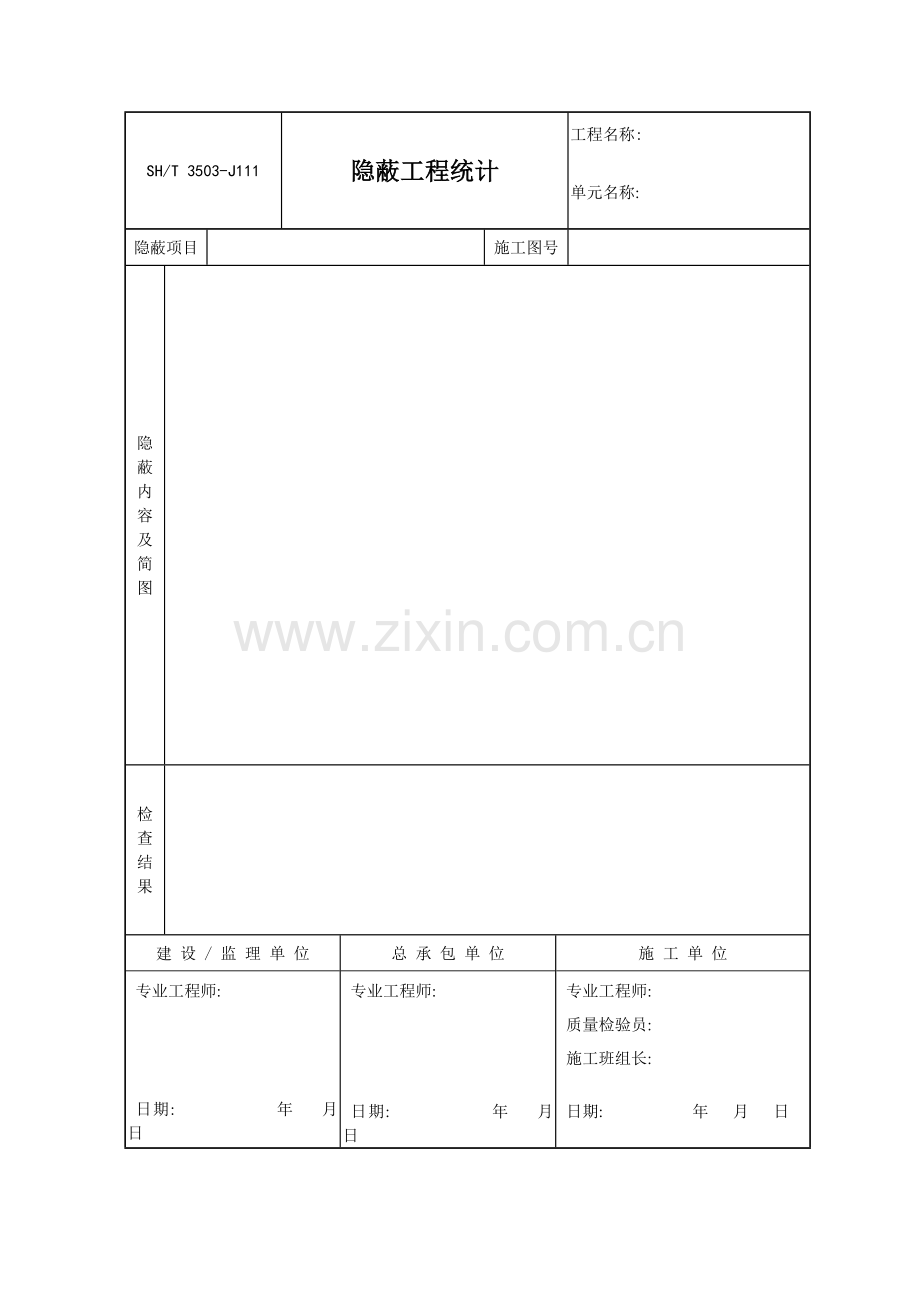

SH/T 3503-J111
隐蔽工程统计
工程名称:

单元名称:

隐蔽项目

施工图号

隐
蔽
内
容
及
简
图

检
查
结
果

建 设 / 监 理 单 位
总 承 包 单 位
施 工 单 位
专业工程师:

日期: 年 月 日
专业工程师:

日期: 年 月 日
专业工程师:
质量检验员:
施工班组长:
日期: 年 月 日

SH/T 3503-J113
合格焊工记录表
工程名称:

序号
焊工姓名
焊工代号
证书编号
合格项目代号
使用期限

建 设 / 监 理 单 位
总 承 包 单 位
施 工 单 位
专业工程师:

日期: 年 月 日
专业工程师:

日期: 年 月 日
专业工程师:
质量检验员:
制表人:
日期: 年 月 日

SH/T 3503-J114
无损检测人员记录表
工程名称:

序号
姓 名
证书编号
合格项目代号
等级
使用期限

建 设 / 监 理 单 位
总 承 包 单 位
检 测 单 位
专业工程师:

日期: 年 月 日
专业工程师:

日期: 年 月 日
专业工程师:
制表人:

日期: 年 月 日

SH/T 3503-J116
防腐工程质量验收统计
工程名称:

单元名称:

防腐前表面状态

环境温度
℃
环境相对湿度
%
防
腐
部
位

防腐
层结
构及
要求

检验项目与要求
检验结果
原材料符合设计要求及相关规范要求, 含有出厂质量合格证实文件及复验汇报

设备、 管道按要求进行了强度、 严密性试验, 含有工序交接统计

基层表面处理方法正确, 处理结果符合设计等级要求

隔离层材料使用正确, 层数或厚度符合规范要求

防腐层材料配比、 试验符合相关规范要求, 汇报齐全

防腐底层材料使用正确, 层数、 厚度符合规范要求

防腐中间层材料使用正确, 层数、 厚度符合规范要求

防腐面层材料使用正确, 层数、 厚度符合规范要求

部位
材料名称
牌 号
生产厂家
设计厚度mm
实测厚度mm
底 层

中间层

面 层

验收结论:
建 设 / 监 理 单 位
总 承 包 单 位
施 工 单 位
专业工程师:

日期: 年 月 日
专业工程师:

日期: 年 月 日
专业工程师:
质量检验员:
施工班组长:
日期: 年 月 日

SH/T 3503-J121
射线检测结果确定表
工程名称:

单元名称:
委托单位

检测标准

施工单位

检件编号
检件规格
mm
检件材质
检测百分比
%
合格
等级
一次检测
一次不合格
扩检
扩检不合格
实际检测
焊口数
片数
焊口数
片数
焊口数
片数
焊口数
片数
焊口数
片数

返修
情况
一次返修焊口数数

二次返修焊口数

三次及以上返修焊口数shu数

注1: 质量评定和透照参数见射线检测汇报。
注2: 检测位置见该管道单线图图示。
一次返修片数

二次返修片数

三次及以上返修片数

监 理 单 位
总 承 包 单 位
检 测 单 位
专业工程师:

日期: 年 月 日
专业工程师:

日期: 年 月 日
SH/T 3503－200×
专业工程师:
审 核 人:
制 表 人:

日期: 年 月 日

SH/T 3503-J122-1
射线检测汇报（一）
第 页 共 页
工程名称:

单元名称:

委托单位

汇报编号

检件编号

承包单位

检件名称

检件规格
mm
检件材质

检测标准

技术等级

检测百分比
%
合格等级

检测时机

焊接方法

热处理状态

透照方法

设备型号

焦点尺寸
mm
胶片牌号

增感屏
mm
管 电 压
kV
管 电 流
mA
γ源种类

γ源活度
Ci
像质计型号

线径编号

焦 距
mm
曝光时间
min
底片黑度

有效片长
mm
显影温度
℃
显影时间
min
检测部位编号
片位号
焊工号
缺点性质
缺点定量
评定等级
备 注

评片人:
资 格: RT 级
审核人:
资 格: RT 级
检测单位: （公章）
汇报日期: 年 月 日

SH/T 3503-J122-2
射线检测汇报（二）
第 页 共 页
工程名称:

单元名称:

委托单位

汇报编号

检件编号

检测部位编号
片位号
焊工号
缺点性质
缺点定量
评定等级
备 注

SH/T 3503-J207-1
储罐基础许可偏差项目
复测统计（一）

工程名称: 1501项目部

单元名称:
储罐编号

复测日期
年 月 日
储罐容积
m3
储罐直径
m
基础中心
标高
偏差, mm
许可值
±20
基础中心
位置
偏差, mm
许可值
20
直径许可偏差, mm
许可值
±30
0
实测值

实测值

实测值

储
罐
基
础
同
心
圆
及
测
点
编
号
布
置
图

复
测
结
果
确
认

接 收 单 位
建 设 / 监 理 单 位
总 承 包 单 位
施 工 单 位
专业工程师:

日期: 年 月 日

专业工程师:

日期: 年 月 日
专业工程师:

日期: 年 月 日
专业工程师:
质量检验员:

日期: 年 月 日

SH/T 3503-J207-2
储罐基础许可偏差项目
复测统计（二）

工程名称: 1501项目部

单元名称:
储罐编号

复测日期
年 月 日
同心圆编号—测点编号
计算标高
mm
测点标高
mm
测点标高误差mm
任意两点
最大高差
mm
相邻两点高差
mm

注: “同心圆编号”用罗马数字表示;
“测点编号”用阿拉伯数字表示。

SH/T 3503-J209
基础沉降观察
记 录
工程名称:

单元名称:
观察物名称

位 号

水准点编号

水准点高程

观察仪器

仪器精度

仪器检定日期
年 月 日
观察日期
自 年 月 日 时开始 年 月 日 时止
观察阶段
观察时间
观 测 点 沉 降 值
mm
1
2
3
4
5
6
7
8
9
10
11
12
13
14

基础观察点平面示意图:

观察结果分析及结论:
建 设 / 监 理 单 位
总 承 包 单 位
施 工 单 位
测 量 单 位
专业工程师:

日期: 年 月 日
专业工程师:

日期: 年 月 日
专业工程师:

日期: 年 月 日
专业工程师:
复核人:
测量人:

日 期: 年 月 日

SH/T 3503-J320
立式圆筒形储罐
组装质量检验统计
工程名称:

单元名称:
设备名称

设备位号

结构型式

规 格

容 积
m3
材 质

项 目
许可值
mm
实测最大值
mm
检验点数
合格点数
合格率
%
罐壁几
何尺寸
高度偏差

底圈半径偏差
±19mm

罐壁角 变 形
水平方向
±10mm

垂直方向
±6mm

罐壁垂直度
±3mm

局部凹凸变形
罐底板
±5mm

罐壁板
水平方向
≤13mm

垂直方向
≤13mm

固定顶
≤10mm

浮顶
船舱顶板
±8mm

单盘板
±6mm

备注:
检 查 项 目 与 要 求
检 查 结 果
管口标高符合设计文件要求

管口方位偏差符合设计文件和规范要求

法兰、 接管规格和接管外伸长度偏差符合设计文件和规范要求

检验结论:
建 设 / 监 理 单 位
总 承 包 单 位
施 工 单 位
专业工程师:

日期: 年 月 日
专业工程师:

日期: 年 月 日
专业工程师:
质量检验员:
施工班组长:
日期: 年 月 日

SH/T 3503-J321
立式圆筒形储罐
试验统计
工程名称:

单元名称:
设备名称

设备位号

结构型式

规 格

容 积
m3
材 质

项 目
试验方法
试验日期
结 果
检 查 人 员
建设/监理单位
总承包单位
施工单位
罐
底
严密性试验
真空度 kPa, 用肥皂水检验

严密性试验
充水试验法

开
孔
补强圈
气密性试验
充气 kPa, 用肥皂水检验

罐壁
强度和严密性试验
充水试验法

固
定
顶
强度和严密性试验
正压 kPa,
用肥皂水检验

稳定性试验
负压 kPa,
观察检验

内
浮
顶
浮顶板严密性试验
煤油试漏法

升降试验
充水试验法

浮

顶
船舱焊缝
严密性试验
煤油试漏法

船舱底板
严密性试验
真空度 kPa, 用肥皂水检验

船舱
气密性试验
充气 kPa, 用肥皂水检验

单盘板
严密性试验
真空度 kPa, 用肥皂水检验

升降试验
充水时观察检验

中央排水管
试漏
充水时观察检验

备注:

SH/T 3543-G708
焊接接头表面质量检验统计
工程名称: 1501项目部

单元名称:
设备名称

位号

产品编号

检验方法
□ 肉眼 □ 低倍
序
号
焊接接头编号
裂纹
气孔
夹渣
熔合性
飞溅
咬边
对接焊缝表面余高
对接焊缝
表面凹陷
角焊缝焊脚高
结论
检验日期
检验人

备注:
施工班组长:

日期: 年 月 日
焊接责任师:

日期: 年 月 日
质量责任师:

日期: 年 月 日

SH/T 3543-G707
焊 工 分 布 图
工程名称: 1501项目部

单元名称:
设备名称

设备位号

产品编号

制图:

日期: 年 月 日
焊接责任师:

日期: 年 月 日
质量责任师:

日期: 年 月 日
