电力电缆作业实操考试点设备配备标准.doc

电力电缆作业安全技术实际操作考试点设备配置标准

1.总则
电力电缆安全技术实际操作考试分为安全用具使用、 安全操作技术、 作业现场安全隐患排除、 作业现场应急处理等4个科目, 每个科目设置若干考题。考位根据每道考题要求, 确定对应作业面积, 并配置对应考试设备及防护设施。
2.设备配置要求
2.1安全用具使用
2.1.1 10kV三芯铠装电力电缆绝缘遥测
序号
设备/设施/器材
参考型号/规格
数量
1
万用表（数字式、 指针式）
符合相关标准
若干
2
钳形电流表（数字式、 指针式）
符合相关标准
若干
3
500V、 1000V、 2500V兆欧表（（数字式、 指针式））
符合相关标准
若干
4
电缆线路核相仪（含电池）
符合相关标准
一组
5
其她设备、 设施、 器材

若干
序号
设备/设施/器材
参考型号/规格
数量
1
低压验电笔
符合相关标准
若干
2
高压验电笔、 高压放电棒
符合相关标准
若干
3
绝缘棒
符合相关标准
若干
4
绝缘手套
符合相关标准
若干
5
安全帽
符合相关标准
若干
6
携带型三相短路接地线
符合相关标准
若干
7
安全带
型号规格不限
若干
8
其她设备、 设施、 器材

若干
2.1.2 10kV验电器检验使用与保管

2.1.3电工安全标示辨识
序号
设备/设施/器材
参考型号/规格
数量
1
多种电工安全标示牌（一批）
型号规格不限
若干
2
多种电工安全标示挂画（一批）
型号规格不限
若干
3
其她设备、 设施、 器材

若干
2.2安全操作技术
2.2.1 电缆终端头制作安装

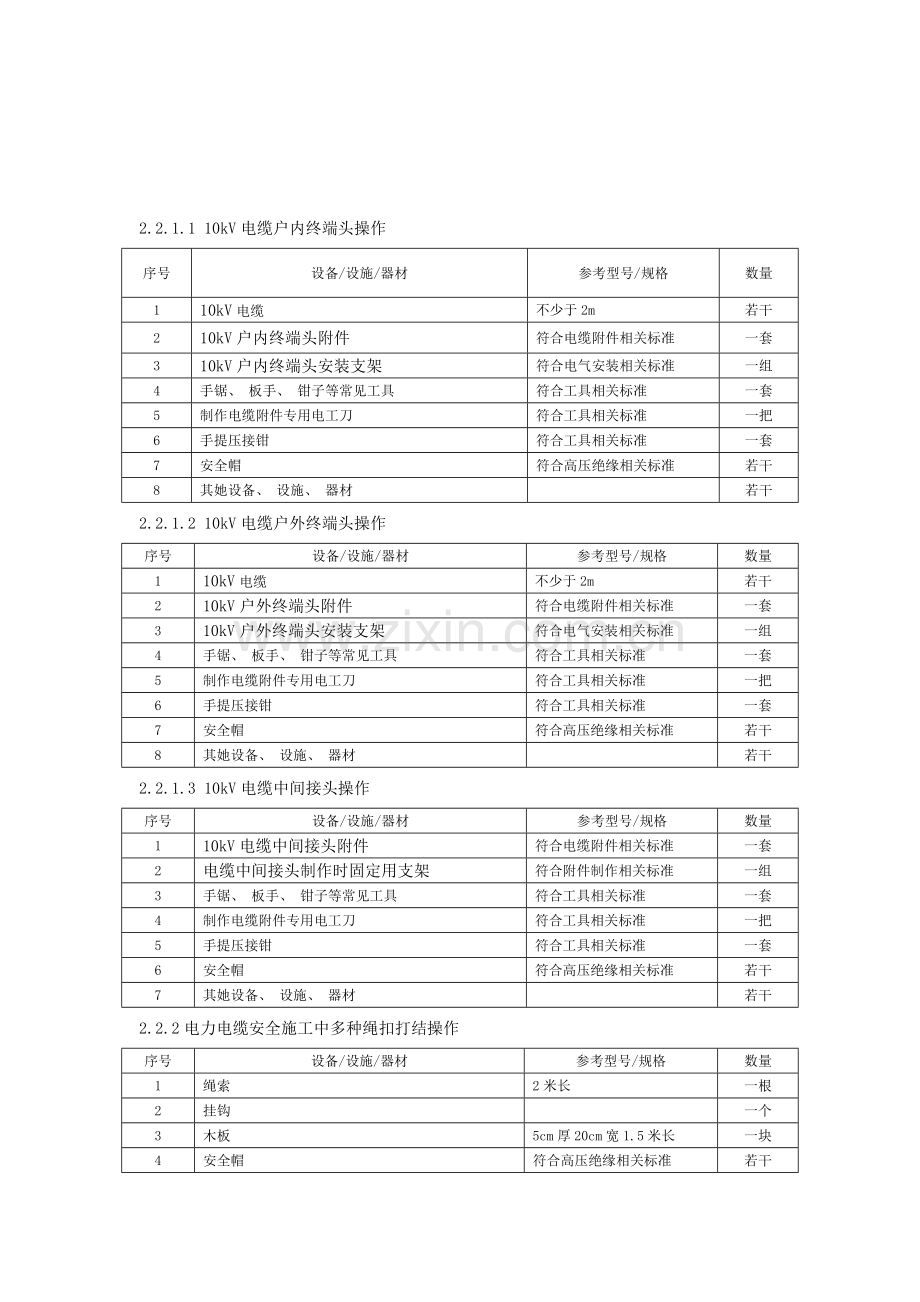

2.2.1.1 10kV电缆户内终端头操作
序号
设备/设施/器材
参考型号/规格
数量
1
10kV电缆
不少于2m
若干
2
10kV户内终端头附件
符合电缆附件相关标准
一套
3
10kV户内终端头安装支架
符合电气安装相关标准
一组
4
手锯、 板手、 钳子等常见工具
符合工具相关标准
一套
5
制作电缆附件专用电工刀
符合工具相关标准
一把
6
手提压接钳
符合工具相关标准
一套
7
安全帽
符合高压绝缘相关标准
若干
8
其她设备、 设施、 器材

若干
2.2.1.2 10kV电缆户外终端头操作
序号
设备/设施/器材
参考型号/规格
数量
1
10kV电缆
不少于2m
若干
2
10kV户外终端头附件
符合电缆附件相关标准
一套
3
10kV户外终端头安装支架
符合电气安装相关标准
一组
4
手锯、 板手、 钳子等常见工具
符合工具相关标准
一套
5
制作电缆附件专用电工刀
符合工具相关标准
一把
6
手提压接钳
符合工具相关标准
一套
7
安全帽
符合高压绝缘相关标准
若干
8
其她设备、 设施、 器材

若干
2.2.1.3 10kV电缆中间接头操作
序号
设备/设施/器材
参考型号/规格
数量
1
10kV电缆中间接头附件
符合电缆附件相关标准
一套
2
电缆中间接头制作时固定用支架
符合附件制作相关标准
一组
3
手锯、 板手、 钳子等常见工具
符合工具相关标准
一套
4
制作电缆附件专用电工刀
符合工具相关标准
一把
5
手提压接钳
符合工具相关标准
一套
6
安全帽
符合高压绝缘相关标准
若干
7
其她设备、 设施、 器材

若干
2.2.2电力电缆安全施工中多种绳扣打结操作
序号
设备/设施/器材
参考型号/规格
数量
1
绳索
2米长
一根
2
挂钩

一个
3
木板
5cm厚20cm宽1.5米长
一块
4
安全帽
符合高压绝缘相关标准
若干
5
其她设备、 设施、 器材

若干

2.2.3电力电缆型号截面识别
序号
设备/设施/器材
参考型号/规格
数量
1
多种不一样型号及规格电力电缆
20cm长
10段
2
桌与椅

一套
3
游标卡尺
15cm
一把
4
其她设备、 设施、 器材

若干
2.3作业现场安全隐患排除
2.3.1依据作业现场图片或视频判定作业现场存在安全风险、 职业病危害
序号
设备/设施/器材
参考型号/规格
数量
1
作业现场图片

一批
2
电缆施工现场违章作业视频

若干段
3
电脑

一台
4
多媒体播放器

一套
5
投影幕

一张
6
投影机

一台
7
多媒体教室

一间
8
其她设备、 设施、 器材

若干
2.3.2结合实际工作任务, 排除作业现场存在安全风险、 职业病危害
序号
设备/设施/器材
参考型号/规格
数量
1
电缆施工安全用具

一套
2
2.3.1中任一个工作场景

3
其她设备、 设施、 器材

若干
2.4作业现场应急处理
2.4.1触电事故现场应急处理
此题为口述题, 需含有满足口述考试需要设备设施。
2.4.2单人徒手心肺复苏操作
具体设备、 设施、 器材及其型号、 规格、 数量见通用部分。
2.4.3灭火器选择和使用
具体设备、 设施、 器材及其型号、 规格、 数量见通用部分。

继电保护作业安全技术实际操作考试点设备配置标准
1．总则
继电保护工安全技术实际操作考试分为安全用具使用、 安全操作技术、 作业现场安全隐患排除、 作业现场应急处理四个科目, 每个科目设置若干考题。考位根据每道考题要求, 确定对应作业面积, 并配置对应考试设备及防护设施。
2．设备配置要求
2.1安全用具使用
2.1.1继电保护常见仪器仪表使用
序号
设备/器材
型号/规格
数量
1
万用表（指针式、 数字式）
符合相关标准
若干
2
兆欧表（500V、 1000V、 2500V）指针式、 数字式
符合相关标准
若干
3
电池（5#、 9V）
符合相关标准
若干
4
其她设备、 器材、 工具
符合相关标准
若干
2.1.2常见安全用具检验及使用
序号
设备/器材
型号/规格
数量
1
标示牌
符合相关标准
若干
2
临时遮拦
符合相关标准
若干
3
配电装置一次系统模拟屏
符合相关标准
若干
2.2安全操作技术
2.2.1分立元件电磁型电流继电器检验
序号
设备/器材
型号/规格
数量
1
电磁式电流继电器
符合相关标准
若干
2
电流表
符合相关标准
若干
3
单相调压器
符合相关标准
若干
4
滑线电阻
符合相关标准
若干
5
双极刀闸开关
符合相关标准
若干
6
测试导线
符合相关标准
若干
7
其她设备、 器材、 工具
符合相关标准
若干
2.2.2电流互感器极性检验（运行中变电站10kV馈线间隔）
序号
设备/器材
型号/规格
若干
1
电流互感器
符合相关标准
若干
2
检流计
符合相关标准
若干
3
电池
符合相关标准
若干
4
测试导线
符合相关标准
若干
5
其她设备、 器材、 工具
符合相关标准
若干
2.2.3电流速断保护检验（线路微机保护装置）
序号
设备/器材
型号/规格
数量
1
微机保护测试仪（3路电流、 4路电压）
符合相关标准
若干
2
中置柜（配线路微机保护装置及直流电源）
符合相关标准
若干
3
测试导线
符合相关标准
若干
4
其她设备、 器材、 工具
符合相关标准
若干
2.2.4线路重合闸自动装置检验
序号
设备/器材
型号/规格
数量
1
微机保护测试仪（3路电流、 4路电压）
符合相关标准
若干
2
中置柜（配线路微机保护装置带重合闸功效及直流电源）
符合相关标准
若干
3
测试导线
符合相关标准
若干
4
其她设备、 器材、 工具
符合相关标准
若干
2.3作业现场安全隐患排除
2.3.1断路器合闸回路故障查找
序号
设备/器材
型号/规格
数量
1
中置柜（配线路微机保护装置及直流电源）
符合相关标准
若干
2
万用表（指针式、 数字式）
符合相关标准
若干
3
其她设备、 器材、 工具
符合相关标准
若干
2.3.2备用电源自动投入装置拒动
序号
设备/器材
型号/规格
数量
1
备用电源自动投入装置二次图纸
符合相关标准
若干
2
其她设备、 器材、 工具
符合相关标准
若干
2.3.3跳闸回路断线故障查找
序号
设备/器材
型号/规格
数量
1
中置柜（配线路微机保护装置及直流电源）
符合相关标准
若干
2
万用表（指针式、 数字式）
符合相关标准
若干
3
其她设备、 器材、 工具
符合相关标准
若干
2.4作业现场应急处理
2.4.1触电事故现场应急处理
此题为口述题, 需含有满足口述考试需要设备设施。
2.4.2单人徒手心肺复苏操作
具体设备、 设施、 器材及其型号、 规格、 数量见通用部分。
2.4.3灭火器选择和使用
具体设备、 设施、 器材及其型号、 规格、 数量见通用部分。
