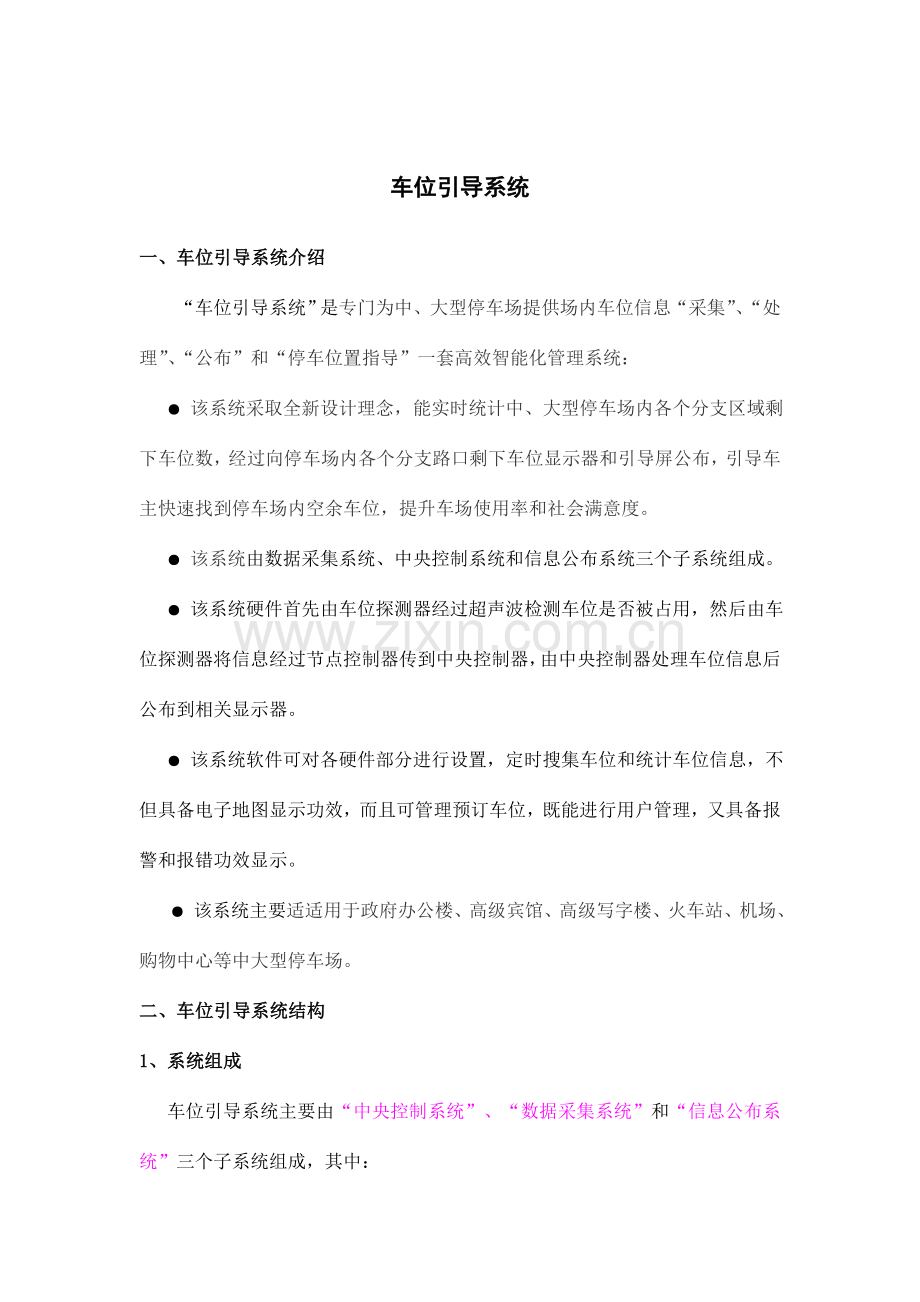

车位引导系统
一、车位引导系统介绍
“车位引导系统”是专门为中、大型停车场提供场内车位信息“采集”、“处理”、“公布”和“停车位置指导”一套高效智能化管理系统：
● 该系统采取全新设计理念，能实时统计中、大型停车场内各个分支区域剩下车位数，经过向停车场内各个分支路口剩下车位显示器和引导屏公布，引导车主快速找到停车场内空余车位，提升车场使用率和社会满意度。
● 该系统由数据采集系统、中央控制系统和信息公布系统三个子系统组成。
● 该系统硬件首先由车位探测器经过超声波检测车位是否被占用，然后由车位探测器将信息经过节点控制器传到中央控制器，由中央控制器处理车位信息后公布到相关显示器。
● 该系统软件可对各硬件部分进行设置，定时搜集车位和统计车位信息，不但具备电子地图显示功效，而且可管理预订车位，既能进行用户管理，又具备报警和报错功效显示。
● 该系统主要适适用于政府办公楼、高级宾馆、高级写字楼、火车站、机场、购物中心等中大型停车场。
二、车位引导系统结构
1、系统组成
车位引导系统主要由“中央控制系统”、“数据采集系统”和“信息公布系统”三个子系统组成，其中：

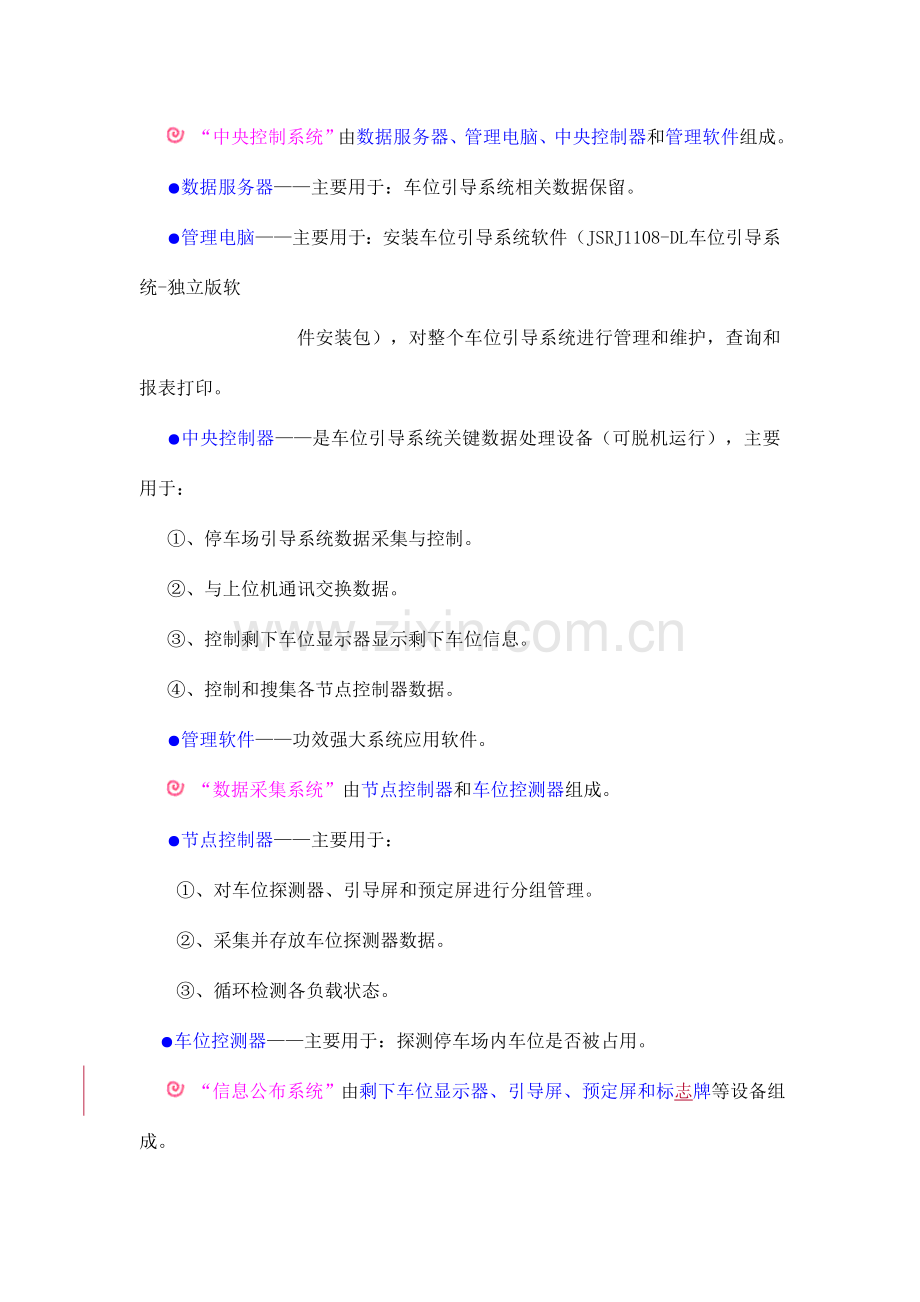

“中央控制系统”由数据服务器、管理电脑、中央控制器和管理软件组成。
●数据服务器——主要用于：车位引导系统相关数据保留。
●管理电脑——主要用于：安装车位引导系统软件（JSRJ1108-DL车位引导系统-独立版软
件安装包），对整个车位引导系统进行管理和维护，查询和报表打印。
●中央控制器——是车位引导系统关键数据处理设备（可脱机运行），主要用于：
①、停车场引导系统数据采集与控制。
②、与上位机通讯交换数据。
③、控制剩下车位显示器显示剩下车位信息。
④、控制和搜集各节点控制器数据。
●管理软件——功效强大系统应用软件。
“数据采集系统”由节点控制器和车位控测器组成。
●节点控制器——主要用于：
①、对车位探测器、引导屏和预定屏进行分组管理。
②、采集并存放车位探测器数据。
③、循环检测各负载状态。
●车位控测器——主要用于：探测停车场内车位是否被占用。
“信息公布系统”由剩下车位显示器、引导屏、预定屏和标志牌等设备组成。
●剩下车位显示器——主要用于：实时显示停车场内各区（或层）剩下车位数。
●引导屏——主要用于：实时显示场内某个方向（区域）剩下车位数。
●预定屏——主要用于：显示当前车位是否已被预定。
2、系统拓朴图

三、车位引导产品技术参数
1、中央控制器（型号：JSPJ1157）
技术参数
电 源：采取24V开关电源
通讯接口：与电脑连接采取RS232，与节点控制
器采取CAN总线，与剩下车位显示器采
用RS485
通讯速率：19200
负载数量：63个节点控制器、16块剩下车位显示器
工作温度：-25℃---65℃
相对湿度：小于95％

（中央控制器）
2、节点控制器（型号：JSPJ1158）
技术参数
电 源：采取24V开关电源
通讯接口：与中央控制器采取CAN总线，与探测器、
引导屏、预定屏采取RS485
通讯速率：9600
负载数量：16个车位探测器、１块引导屏、16块预
定屏
工作温度：-25℃---65℃

（节点控制器）
3、剩下车位显示器（型号：JSPJ1159）
技术参数
电 源：采取12V开关电源
通讯接口：与中央控制器采取RS485
通讯速率：9600
通讯距离：1200m
工作温度：-25℃---65℃

（剩下车位显示器）

4、车位引导屏（型号：JSPJ1160）
技术参数
电 源：采取12V开关电源
通讯接口：与节点控制器采取RS485
通讯速率：9600
通讯距离：1200m
工作温度：-25℃---65℃

（车位引导屏）
5、车位探测器（型号：JSPJ1161-K）
技术参数
电 源： DC12~24V
供电方式：由节点控制器中开关电源供电
探测方式： 超声波
外观尺寸： 直径100*厚度23(mm)
通讯接口： RS485，半双工，安全电气隔离
通讯速率：　4800 bps
通讯距离：　400m
探测距离： 0.1～3.5m（7级设定）
3.5m时探测面积：0.4㎡
探测范围： 15°角
检测输出时间： 2S
产品外壳： ABS阻燃
距离最大误差：0.1m
工作温度：-25℃---65℃

（车位控测器）
6、车位指示灯（型号：JSPJ1162-K）
技术参数
电 源：从车位探测器上取电（无需单独配电源）
工作状态：有红、绿两种状态，红色表示车位上有
车，绿色表示车位上无车。
工作温度：-25℃---65℃

（车位指示灯）
7、车位标志牌（型号：JSPJ1163）
无详细技术参数，依照客户现场情况和详细要求设计。
8、车位预定屏（型号：JSPJ1164）
技术参数
电 源：采取12V开关电源
通讯接口：与节点控制器采取RS485
通讯速率：9600
通讯距离：1200m
工作温度：-25℃---65℃

（车位预定屏）
四、车位引导系统软件介绍
1、软件安装环境
● 硬件环境：
处理器：推荐采取Intel(R) Core(TM)2 CPU 2718，最低：Pentium 4级处理器 3.0GHz。
内存： 1GB及以上。
硬盘： 40G及以上。
● 软件环境：
操作系统与数据库： windows xp(sp2) SQL SERVER /
windows server (sp2) SQL SERVER /
windows vista SQL SERVER
windows 7 SQL SERVER
　　运行环境：.Net Framework 3.5。
　　显示器分辨率：≥1024*768。
2、软件介绍

● 软件首次使用操作流程

、系统应用方案
1、车位引导
● 在停车场入口设置各区（或层）剩下车位显示器，在地面一层设置一块主屏，显示各层停车信息。当车辆进入停车场负二层时，车主首先经过入口处剩下车位显示主屏了解各区（或层）剩下车位情况，选择有车位区（或层）进入。

● 在停车场各区内每个交叉路口设置引导屏，显示各行驶方向当前剩下车位数，当车辆进入各停车区域（或层）时，车主经过每个交叉路口前设置引导屏，选择有剩下车位方向前行，寻找停车位置。

● 在停车场内各停车位前设置车位指示灯，车位指示灯在车位空缺时，亮绿灯，在车位被占用时亮红灯，车主可依照车位指示灯提醒，选择停放车位。

2、实时监控
● 在管理中心，车位引导管理软件可依照车位探测器上传数据，实时监控各个车位占用情况，以及详细区域车位剩下情况。

3、车位预定
● 在停车场内各停车位前设置车位预定屏，当车主需要预定车位时，可预先经过电话与停车场管理方联络，管理方可经过车位引导系统软件手动分配预定车位（需确定好有效时间），已预定停车位，车位前预定屏会显示“预定”字样，当超出预定有效时间，系统会自动取消预定。

注意：
①、现在已预定车位也统计在剩下车位之中。
②、前面车位号“A001”、“A002”、“A003”是丝印固定，后面可变更文字只有4
个字节，即2个汉字位置。
4、车位锁定
● 当车主需长时间停放车辆时，可向停车场管理方申请车辆防盗功效，管理方经过车位引导系统软件手动锁定该车位，当车辆离开该车位时，系统会给予自动报警提醒。

注意：
 ①、只有处于“有车”状态，才能够对车位进行锁定。
②、当车位处于“锁定”状态，未经取消锁定操作情况下，车位状态变为“空位”状态，
则系统发生报警——报警声音及警报提醒窗口。
