JWSL系列壁挂型温湿度变送器使用说明书V.doc

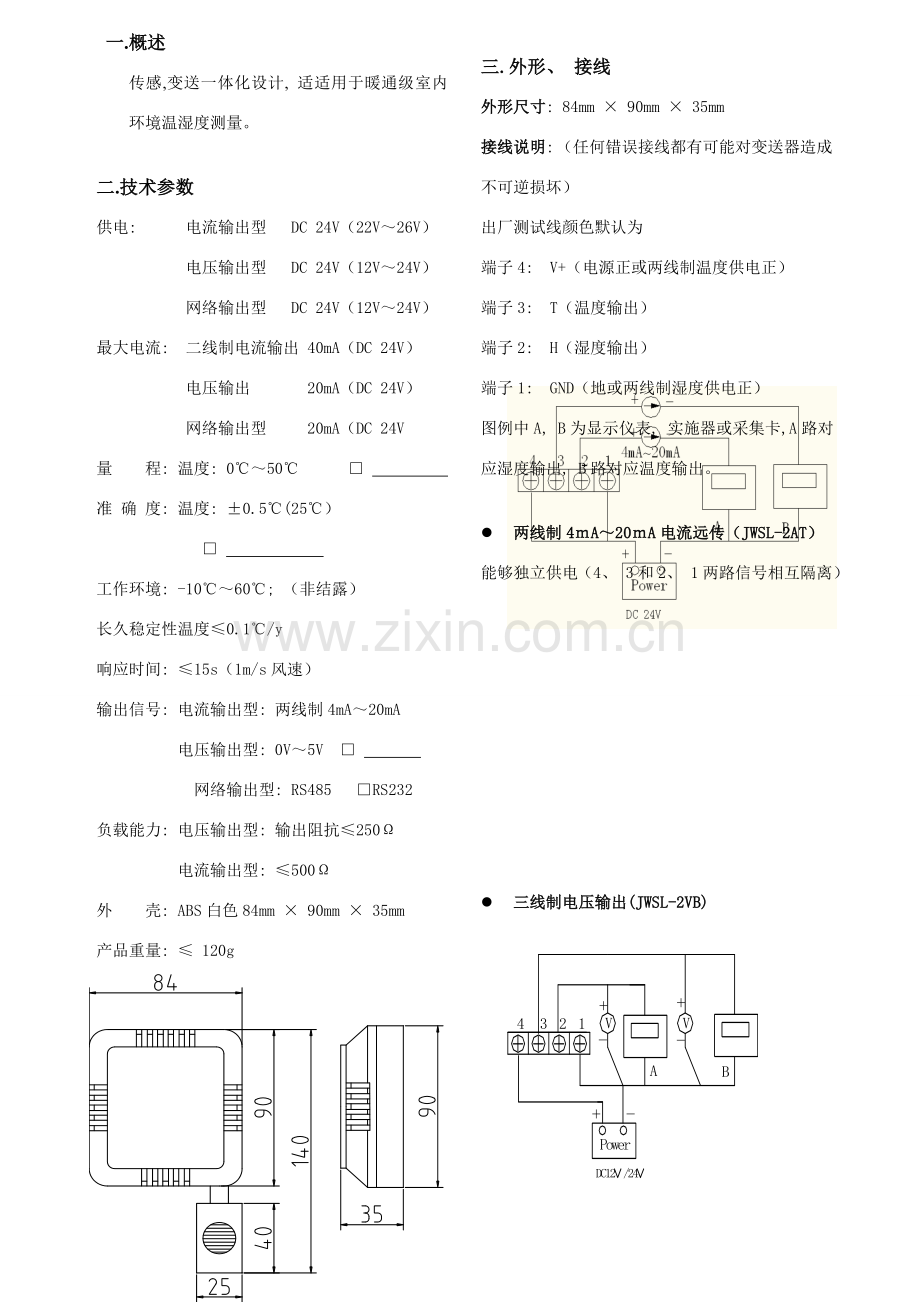

一.概述
传感,变送一体化设计, 适适用于暖通级室内环境温湿度测量。

二.技术参数
供电: 电流输出型 DC 24V（22V～26V）
电压输出型 DC 24V（12V～24V）
网络输出型 DC 24V（12V～24V）
最大电流: 二线制电流输出 40mA（DC 24V）
电压输出 20mA（DC 24V）
网络输出型 20mA（DC 24V
量 程: 温度: 0℃～50℃ □
准 确 度: 温度: ±0.5℃(25℃）
□
工作环境: -10℃～60℃; （非结露）
长久稳定性温度≤0.1℃/y
响应时间: ≤15s（1m/s风速）
输出信号: 电流输出型: 两线制4mA～20mA
电压输出型: 0V～5V □
网络输出型: RS485 □RS232
负载能力: 电压输出型: 输出阻抗≤250Ω
电流输出型: ≤500Ω
外 壳: ABS白色84mm × 90mm × 35mm
产品重量: ≤ 120g

三.外形、 接线
外形尺寸: 84mm × 90mm × 35mm
接线说明: （任何错误接线都有可能对变送器造成
不可逆损坏）
出厂测试线颜色默认为
端子4: V+（电源正或两线制温度供电正）
端子3: T（温度输出）
端子2: H（湿度输出）
端子1: GND（地或两线制湿度供电正）
图例中A, B为显示仪表, 实施器或采集卡,A路对应湿度输出, B路对应温度输出。

l 两线制4ｍA～20ｍA电流远传（JWSL-2AT）
能够独立供电（4、 3和2、 1两路信号相互隔离）

l 三线制电压输出(JWSL-2VB)

l 网络型: (JWSL-2W1/W2)

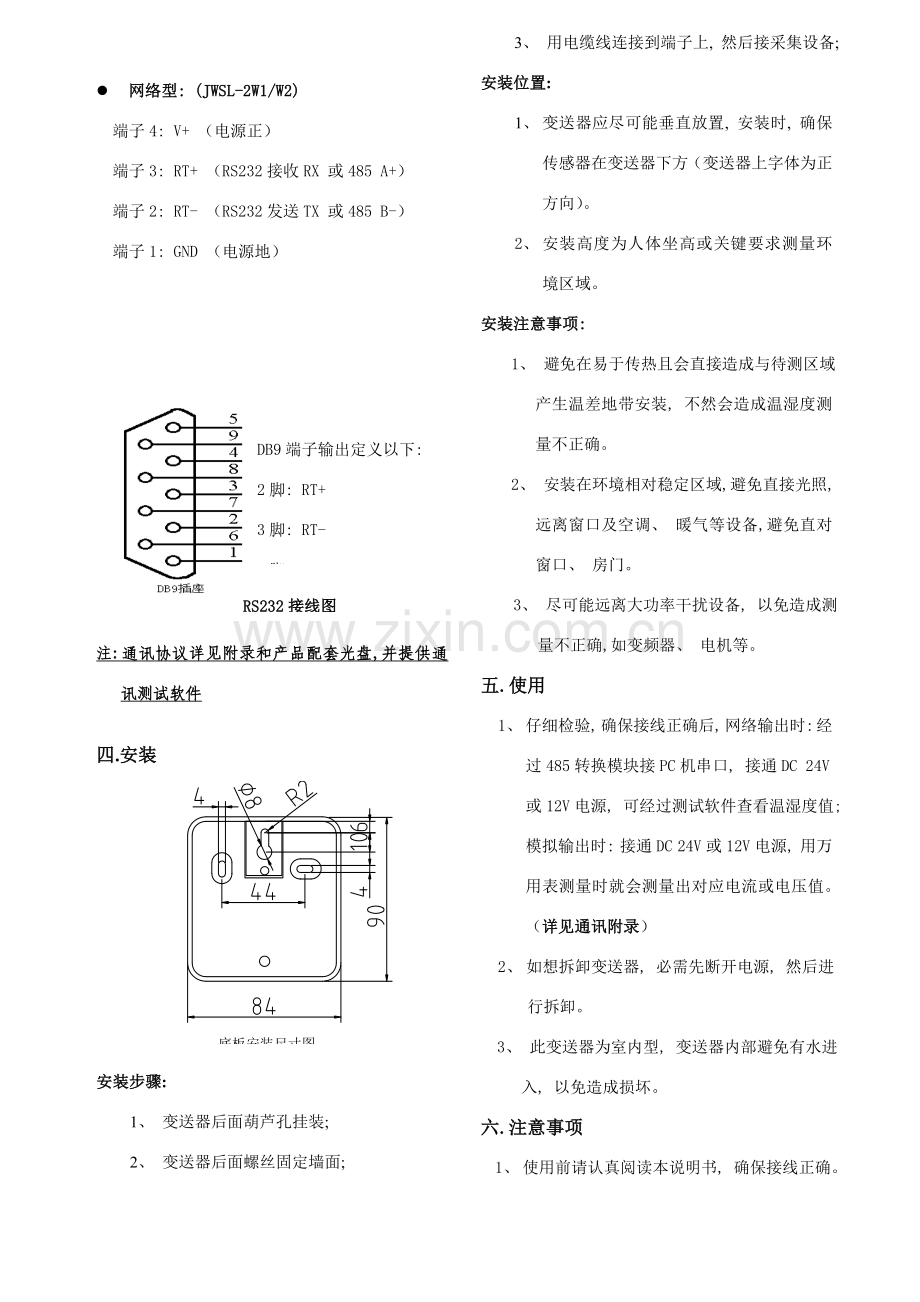

　端子4: V+ （电源正）
　端子3: RT+ （RS232接收RX 或485 A+）
　端子2: RT- （RS232发送TX 或485 B-）
　端子1: GND （电源地）

DB9端子输出定义以下:
2脚: RT+
3脚: RT-
5脚: GND
RS232接线图

注:通讯协议详见附录和产品配套光盘,并提供通讯测试软件

四.安装
底板安装尺寸图

安装步骤:
1、 变送器后面葫芦孔挂装;
2、 变送器后面螺丝固定墙面;
3、 用电缆线连接到端子上, 然后接采集设备;
安装位置:
1、 变送器应尽可能垂直放置, 安装时, 确保传感器在变送器下方（变送器上字体为正方向）。
2、 安装高度为人体坐高或关键要求测量环境区域。
安装注意事项:
1、 避免在易于传热且会直接造成与待测区域产生温差地带安装, 不然会造成温湿度测量不正确。
2、 安装在环境相对稳定区域,避免直接光照,远离窗口及空调、 暖气等设备,避免直对窗口、 房门。
3、 尽可能远离大功率干扰设备, 以免造成测量不正确,如变频器、 电机等。
五.使用
1、 仔细检验, 确保接线正确后, 网络输出时: 经过485转换模块接PC机串口, 接通DC 24V或12V电源, 可经过测试软件查看温湿度值; 模拟输出时: 接通DC 24V或12V电源, 用万用表测量时就会测量出对应电流或电压值。（详见通讯附录）
2、 如想拆卸变送器, 必需先断开电源, 然后进
行拆卸。
3、 此变送器为室内型, 变送器内部避免有水进
入, 以免造成损坏。
六.注意事项
1、 使用前请认真阅读本说明书, 确保接线正确。任何错误接线都有可能对变送器造成不可逆损坏。
2、 避免在易于传热且会直接造成与待测区域产生温差地带安装, 不然会造成温湿度测量不正确。
3、 预防化学试剂、 油、 粉尘等直接侵害传感器, 勿在结露、 极限温度环境下长久使用。请勿进行冷、 热冲击。
七、 保养
1、 变送器长时间使用会产生偏移, 为确保测量正确度, 最好每年校准1次。
八、 运输、 存放
1、 变送器尽可能避免震动, 轻拿轻放。
2、 长时间存放条件: 10℃～40℃; 20％RH～50％RH。
九、 开箱检验
1、 打开包装后, 检验变送器是否完好。
2、 变送器1支, 说明书1份, 合格证1张。
十、 故障分析与排除
1、 模拟输出时, 如变送器输出为0, 或输出值不再量程之内, 请检验接线是否正确, 是否牢靠。
2、 网络输出时, 如变送器通讯不上, 请检验接线是否正确, 是否牢靠; 通讯测试软件是否设置正确（串口, 波特率, 数据位, 停止位校验方法, 采集周期, 流量控制 出厂默认为: com1, 9600, 8, 1, n, 1000, 无）。

附录:通讯协议
1. 符合标准MODBUS协议（RTU方法）。
主机查询, 变送器应答主从方法
查询温度数据
地址
03
00
00
00
01
CRCL
CRCH
例: 对地址位为01变送器读温度操作为: 840A
应答
地址
03
02
温度H
温度L
CRCL
CRCH
查询湿度数据
地址
03
00
01
00
01
CRCL
CRCH
例: 对地址位为01变送器读湿度操作为: D5CA
应答
地址
03
02
湿度H
湿度L
CRCL
CRCH
查询温湿度数据
地址
03
00
00
00
02
CRCL
CRCH
例: 对地址位为01变送器读温湿度操作为: C40B
应答
地址
03
04
温度H
温度L
湿度H
湿度L
CRCL
CRCH
注: CRCH为CRC校验高字节, CRCL为CRC校验低字节。
2. 数据H（高位字节）和数据L（低位字节）为各自对应该前温湿度值:
l 上传数据需除十, 如湿度上传16进制　0311, 转换十进制为00785, 表示78.5%。
l 温度换算,如温度上传16进制　00FC, 转换十进制为252,表示25.2℃
l 零下温度换算,如温度上传16进制FF8C, 转换为十进制为-116,表示-11.6℃。
3.字节格式8位数据位, 无校验, 1位停止位, 波特率1200, 2400, 4800,9600能够设定。
例: 如对地址位01（对应变送器7位拨码开为0000001）变送器直接查询, 在串口调试程序中进行如上通讯设置后输入: C40B 即可
4.和波特率设定方法
4.1波特率: 出厂缺省: 9600 bit/s
OFF(0)
2 1

ON(1)

Bit2
Bit1
波特率
1
1
9600
0
1
4800
1
0
2400
0
0
1200

4.2地址(缺省: 01)

OFF(0)
ON(1)

BIT1
BIT2
BIT3
BIT4
BIT5
BIT6
BIT7
地址
0
0
0
0
0
0
1
01
0
0
0
0
0
1
0
02
0
0
0
0
0
1
1
03
0
0
0
0
1
0
0
04
……………………………………………
……………
……………………………………………
……………
……………………………………………
……………
1
1
1
1
1
0
0
124
1
1
1
1
1
0
1
125
1
1
1
1
1
1
0
126
1
1
1
1
1
1
1
127
