干熄焦电磁振动给料器设备使用维护规程

设备使用规程

一、 设备技术性能和许可极限参数
给料器
型 号
F-88BDT
频 率
分/次
振 幅

给料量
＜165 t/h
给料粒度
60mm
外形尺度

振动电机
型 号
--
频 度
--
电 压
--
功 率
--
转 速
--

--
电 流
--
重 量
--
生 产 厂
--

二、 设备交接使用要求
1、 必需交接设备运行情况, 机件磨损, 运行声音, 温度等异常情况。原有缺点发展情况, 运行参数改变情况, 不得隐瞒。
2、 设备故障处理情况及更换零件, 下班应注意事项, 应交接清楚。
3、 交班前必需将设备擦拭一次, 做到无积尘, 无油污, 机旁无杂物。
4、 本班设备巡检及操作中发觉问题必需认真填写设备缺点统计并向下班介绍。
5、 接班人员要认真听取交接班人介绍, 并对设备进行仔细检验。
6、 接班人查出问题要与交班人共同协商处理, 并向工长及相关人员汇报, 做好统计。
三、 操作设备步骤
1、 开机前准备
1）操作人员必需知道设备技术性能, 并持有操作牌方可操作。
2）操作前先检验设备是否完整齐全, 电气线路连接是否可靠, 无问题再开机。
3）检验给料器吊挂螺栓联接是否牢靠, 无问题再开机。

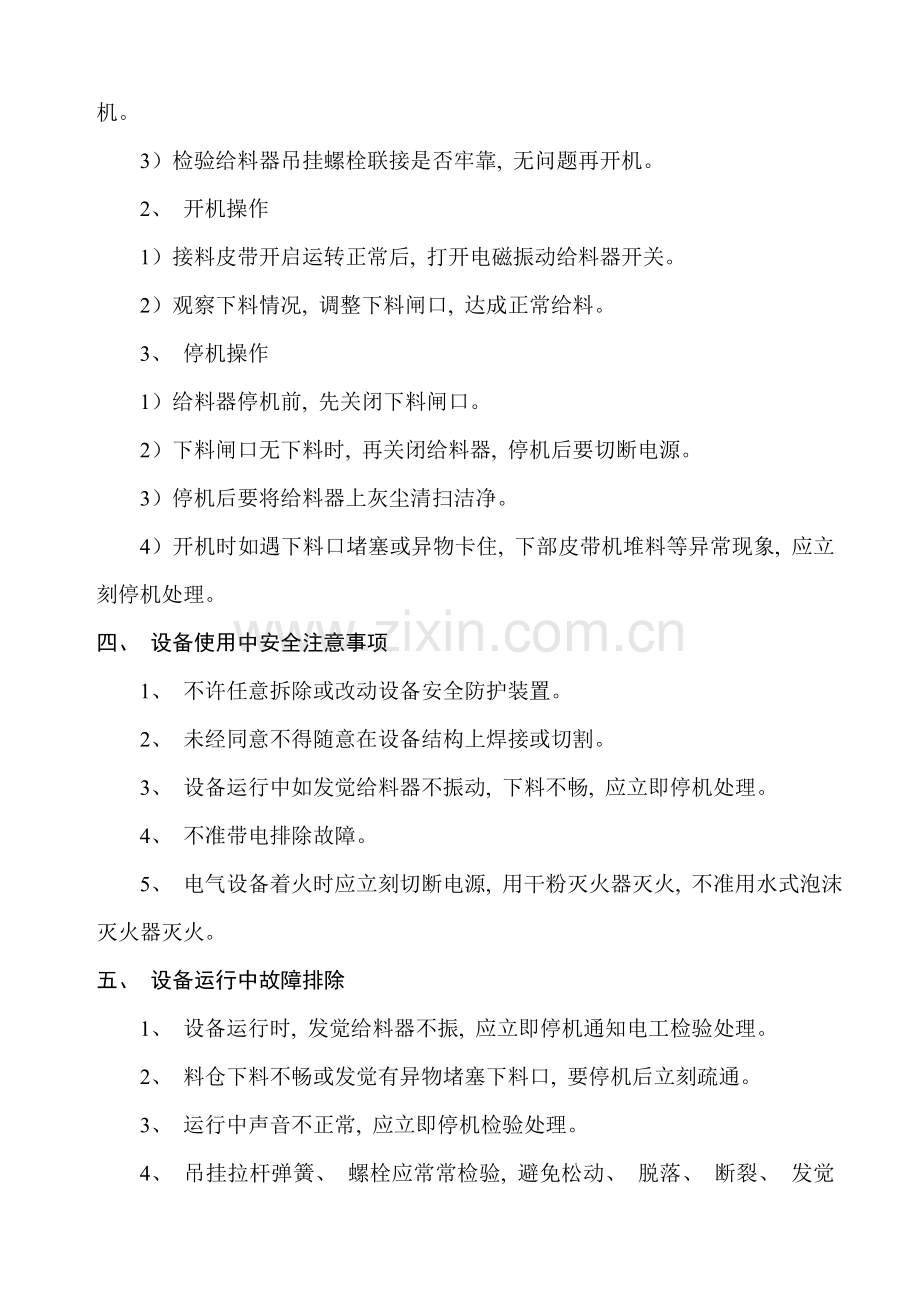

2、 开机操作
1）接料皮带开启运转正常后, 打开电磁振动给料器开关。
2）观察下料情况, 调整下料闸口, 达成正常给料。
3、 停机操作
1）给料器停机前, 先关闭下料闸口。
2）下料闸口无下料时, 再关闭给料器, 停机后要切断电源。
3）停机后要将给料器上灰尘清扫洁净。
4）开机时如遇下料口堵塞或异物卡住, 下部皮带机堆料等异常现象, 应立刻停机处理。
四、 设备使用中安全注意事项
1、 不许任意拆除或改动设备安全防护装置。
2、 未经同意不得随意在设备结构上焊接或切割。
3、 设备运行中如发觉给料器不振动, 下料不畅, 应立即停机处理。
4、 不准带电排除故障。
5、 电气设备着火时应立刻切断电源, 用干粉灭火器灭火, 不准用水式泡沫灭火器灭火。
五、 设备运行中故障排除
1、 设备运行时, 发觉给料器不振, 应立即停机通知电工检验处理。
2、 料仓下料不畅或发觉有异物堵塞下料口, 要停机后立刻疏通。
3、 运行中声音不正常, 应立即停机检验处理。
4、 吊挂拉杆弹簧、 螺栓应常常检验, 避免松动、 脱落、 断裂、 发觉问题立即处理。
六、 关键要害岗位二人或多人确定制
按技术操作规程与相关岗位联络确定无误后, 完成各项操作程序。

设备维护规程

一、 设备传动示意图

二、 设备润滑五定图表

序
号
润 滑
部 位
加油
点数
润滑
方法
油脂品种
牌 号
加 油
换 油
责任人
周期
油量
周期
油量
1
振动电机轴承
2
填充
2#锂基脂
6个月
0.5 kg
12个月
0.5 kg
电工

三、 定时清扫设备要求
1、 交班前必需对设备清扫一次, 做到机上无积尘, 地面无杂物。
2、 做到设备无积尘, 机光马达亮, 见本色。
3、 电闸箱要洁净, 设备齐全。
4、 现场不堆放其她物品。
四、 设备使用中检验
1、 巡检相关要求
1）检验设备要仔细、 全方面, 按要求内容、 标准, 发觉问题要做好统计, 立刻处理。
2）关键部位要关键检验, 认真“听、 看、 摸、 敲”掌握运行状态。
3）每班最少检验两次, 并做好统计。
2、 巡检路线
料仓闸板 → 给料器本体 → 吊栓拉杆 → 电闸箱
3、 检验内容
序
号
检 查
部 位
检 查
内 容
标 准 要 求
检验
周期
检验人
1
下料口
1、 结构
2、 溜槽
3、 闸板
1、 预埋螺栓无损坏, 内衬灰绿岩砖无脱落
2、 无严重腐蚀, 无开裂损坏, 内衬砖无脱落
3、 无严重磨损、 变形, 开关灵活可靠
二次/班
二次/班
二次/班
操作工
操作工
操作工
2
给料器
1、 结构
2、 吊挂装置
1、 结构完整, 不磨损开裂, 衬砖无脱落
2、 吊挂拉杆联接牢靠无严重腐蚀, 弹簧无断裂
二次/班
二次/班
操作工
操作工
3
电闸箱
1、 接线
2、 开关
3、 电源电压
4、 外观
1、 正确、 牢靠、 无虚接
2、 开关、 按钮灵敏可靠
3、 电压、 电流符合标准要求
4、 整齐洁净, 内无杂物
二次/班
二次/班
二次/班
二次/班
操作工
操作工
操作工
操作工
4

五、 设备运行中出现故障排除方法
序号
故障名称
原 因 分 析
排 除 方 法
处理人
1
通电后
机器不振
1、 保险熔断
2、 电源线断或接触不良
3、 电磁振动器损坏
1、 更换保险
2、 检验线路, 接通断线
3、 更换电磁振动器
操作工
电 工
电 工
2
振动力小
1、 电磁振动器底脚螺栓松动
2、 电磁振动器损坏
1、 紧固地脚螺丝
2、 更换电磁振动器
操作工
电 工
3
给料机盘
内衬砖脱落
1、 紧固衬砖螺丝松动
2、 衬砖破碎
1、 更换或紧固螺丝
2、 更换衬砖
操作工
操作工
4
焦炭仓口
下料不畅
1、 仓口有异物卡阻
2、 仓口内衬砖脱落
3、 仓口闸板损坏, 开关不灵活
1、 停机, 清理异物
2、 停机, 更换衬砖
3、 修理, 更换闸板
操作工
操作工
操作工
六、 关键易损件报废标准

序号
零 件 名 称
报 废 标 准
1
吊挂、 吊钩、 吊环、 拉杆（钢丝绳）
有裂纹, 断面磨损超出10 %
2
给料盘内衬砖
破损
3
炭仓闸板
磨损, 腐蚀严重, 开关不灵活

七、 设备维护中安全注意事项
1、 检修或处理故障时必需严格实施“三保险”预防制。
2、 检修和处理故障时必需停机, 切断电源。
3、 检修时要做好联互保工作, 制订好安全方法。
4、 检修后试车时, 要联络, 确定好再开机。
5、 检修后更换零部件有何特殊操作要求, 要与操作工说清楚, 并做好统计。
