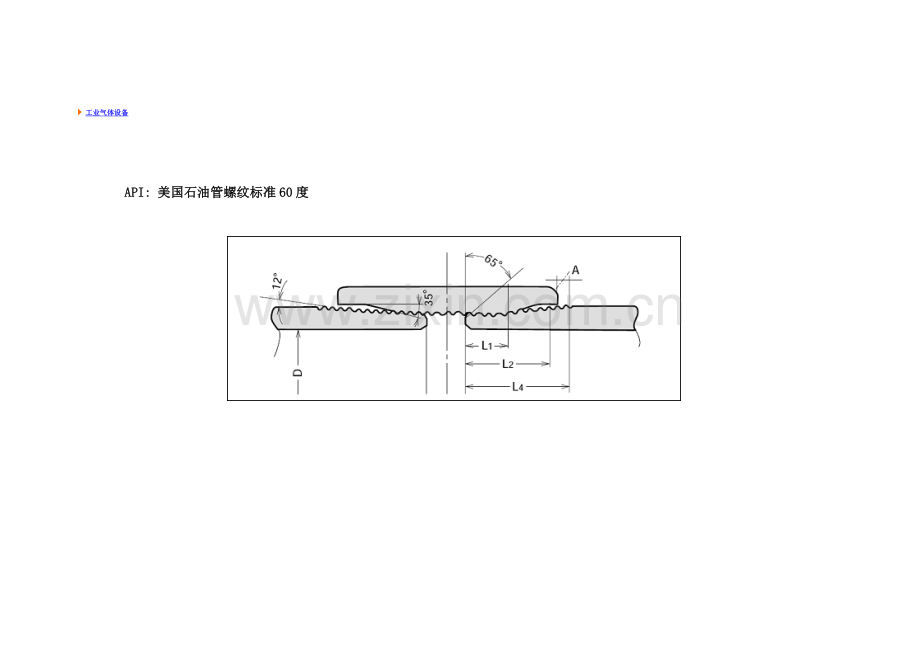

       API: 美国石油管螺纹标准60度

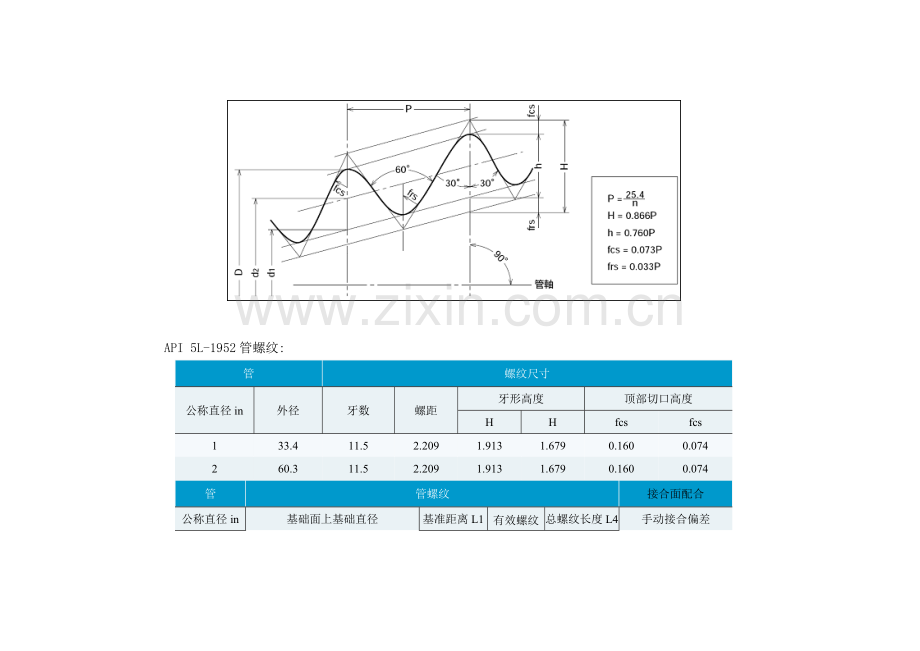

          API 5L-1952管螺纹:
管
螺纹尺寸
公称直径in
外径
牙数
螺距
牙形高度
顶部切口高度
H
H
fcs
fcs
1
33.4
11.5
2.209
1.913
1.679
0.160
0.074
2
60.3
11.5
2.209
1.913
1.679
0.160
0.074

管
管螺纹
接合面配合
公称直径in
基础面上基础直径
基准距离L1
有效螺纹长度L2
总螺纹长度L4
手动接合偏差
大径D
大径d1
小径d2
牙数
公差
1
33.054
29.054
31.461
10.16
17.34
25.01
3
±1
2
59.918
56.560
58.325
11.07
19.22
26.88
3
±1

          美制通常密封管螺纹基础尺寸:
1
2
3
4
5
6
7
8
9
10
11
12
螺纹

尺寸
代号
牙数
n
螺距
P
牙型
高度
h
基准平面内基础直径
基准距离L1
装配余量L3
外螺纹
小端面
内基
本小径
大径d=D
中径d1=D2
小径d1=D1
mm
圈数
mm
圈数
mm
mm
1/16
27
0.941
0.752
7.894
7.142
6.389
4.32
4.064
3
2.822
6.137
1/8
27
0.941
0.752
10.242
9.489
8.737
4.36
4.102
3
2.822
8.481
1/4
18
1.411
1.129
13.616
12.487
11.358
4.10
5.785
3
4.233
10.996
3/8
18
1.411
1.129
17.055
15.926
14.797
4.32
6.096
3
4.233
14.417
1/2
14
1.814
1.451
21.224
19.772
18.321
4.48
8.128
3
5.443
17.813
3/4
14
1.814
1.451
26.569
25.117
23.666
4.75
8.618
3
5.443
23.127
1
11.5
2.209
1.767
33.228
31.461
29.694
4.60
10.160
3
6.626
29.060
11/4
11.5
2.209
1.767
41.985
40.218
38.451
4.83
10.668
3
6.350
37.788
11/2
11.5
2.209
1.767
48.054
46.287
44.520
4.83
10.668
3
6.350
43.853
2
11.5
2.209
1.767
60.092
58.325
56.558
5.01
11.065
3
6.350
55.867
21/2
8
3.175
2.540
72.699
70.159
67.619
5.46
17.335
2
6.350
66.535
3
8
3.175
2.540
88.608
86.068
83.528
6.13
19.463
2
6.350
62.311
31/2
8
3.175
2.540
101.316
98.776
96.236
6.57
20.860
2
6.350
94.932
4
8
3.175
2.540
113.973
111.433
108.893
6.75
21.431
2
6.350
107.554
5
8
3.175
2.540
140.952
138.412
135.872
7.50
23.812
2
6.350
134.384
6
8
3.175
2.540
167.792
165.252
162.712
7.66
24.320
2
6.350
161.191
8
8
3.175
2.540
218.441
215.901
213.361
8.50
26.988
2
6.350
211.673
10
8
3.175
2.540
272.312
269.772
267.232
9.68
30.734
2
6.350
265.311
12
8
3.175
2.540
323.032
320.492
317.952
10.88
34.544
2
6.350
315.793
14O.D.
8
3.175
2.540
354.904
352.364
349.824
12.50
39.688
2
6.350
347.345
16O.D.
8
3.175
2.540
405.784
403.244
400.704
14.50
46.038
2
6.350
397.828
18O.D.
8
3.175
2.540
456.565
454.025
451.485
16.00
50.800
2
6.350
448.310
20O.D.
8
3.175
2.540
507.246
504.706
502.166
17.00
53.975
2
6.350
498.792
24O.D.
8
3.175
2.540
608.608
606.068
603.528
19.00
60.325
2
6.350
599.758
    注:   ①  可参考表中第12栏数据选择攻丝前麻花钻直径;
            ②   螺纹收尾长度（V）为3.47 P;
            ③   O.D.是英文管子外径（outside diameter）缩写。
      标识: 管螺纹标识由螺纹特征代号, 螺纹尺寸代号和旋向代号组成。左旋螺纹旋向代号为LH; 右旋螺纹旋向代号省略不标。
      比如: NPT 1/8 -LH, NPT为螺纹特征代号, 1/8表示螺纹尺寸, LH表示左旋。
