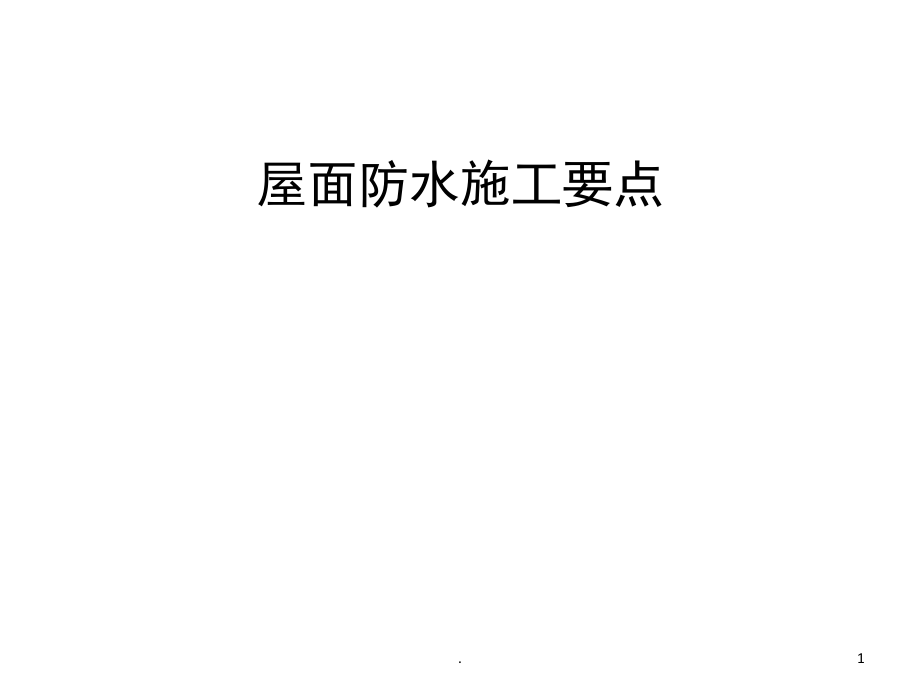

屋面防水施工要点(课堂PPT).ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,.,*,屋面防水施工要点,1,.,保温屋面构造层次示意图,倒置式屋面构造层次示意图,屋面构造,2,.,屋面整体找平层施工材料,3,.,屋面整体找平层施工厚度及技术要求,项目,技术要求,类型,厚度,备注,水泥砂浆,灰砂比：,1,：,2.5,或,1,：,3,；,水泥强度,32.5,级；,结构层为现浇砼整体板,15-20mm,有整体或块状材料保温层,20-25mm,结构层为装配式砼板且保温层为松散材料,20-30mm,细石砼,砼强度,C20,30-35mm,沥青砂浆,质量比（沥青：砂）,1,：,8,的沥青砂浆,结构层为现浇砼整体板,15-20mm,结构层为装配式砼板且保温层为整体或块状材料,20-25mm,4,.,屋面整体找平层排水坡度,5,.,伸出屋面管道防水处理,高低跨变形缝处理,直式水落口,1,2,3,屋面整体找平层节点处理,找平层在突出屋面结构（女儿墙、山墙、变形缝、烟囱）的交接处和转角处应作成圆弧形。,内部排水的落水口周围，找平层应做成略低的凹坑。,6,.,屋面整体找平层节点处理,7,.,找平层宜设分格缝，并嵌填密封材料。分格缝应留设在板端缝处。,纵横缝的最大间距：,水泥砂浆或细石砼找平层不宜大于,6m,；,沥青砂浆不宜大于,4m,。,8,.,屋面整体保温层材料,渐少使用,较多使用,发展迅速,9,.,屋面整体保温层施工,XPS,挤塑板保温屋面,岩棉板保温层铺设,保温层施工前基层应平整、干燥和干净；,保温板紧贴（靠）基层、铺平垫稳、分层铺设时上下层接缝错开；,拼缝严密，板间缝隙应采用同类型材料嵌填密实；,粘贴应贴严粘牢，找坡正确。,10,.,采用高压无气喷涂机现场直接发泡成型工艺，使屋面防水保温一体化，形成的防水保温层连续无接缝，具有保温效果优异、粘接性能好、强度高、抗渗透性强和耐老化性能优异等特点。,屋面整体保温层施工屋面,聚氨酯防水保温一体化系统,1,2,3,11,.,屋面卷材防水层施工,沥青卷材防水层施工,沥青卷材防水层只允许在防水等级为,、,级的屋面防水层中使用，,级屋面为三毡四油，,级屋面为二毡三油。,1.,卷材存放,不同品种、标号、规格的卷材应分别直立堆放，高度不超过,2,层。,避免雨淋、日晒和受潮，严禁接近火源和热源，避免与化学介质和有机溶剂等有害物质接触。,12,.,a.,清理基层,b.,铲除灰渣、油污等附着物,2.,基层清理及干燥程度检查,沥青卷材防水层的施工应在屋面其它工程完工后进行。铺设屋面隔气层和防水层前，基层必须干净、干燥。,将一块,1,卷材平坦干铺在找平层上，静置,3-4h,后掀开检查，找平层覆盖部位无水印即可铺设。,屋面卷材防水层施工,沥青卷材防水层施工,a,b,13,.,屋面卷材防水层施工,沥青卷材防水层施工,3.,基层处理,基层处理剂（冷底子油）具有较强的渗透性和憎水性，能增强沥青胶结材料与找平层的粘结力。基层处理剂的涂刷一般在找平层干燥后进行，涂刷应薄而均匀、不得有空白、麻点或气泡。,a,b,a.,冷底子油施工,b.,涂刷环氧改性沥青基层处理剂,14,.,4.,卷材的铺贴方向,a.,当屋面坡度小于,3%,时，卷材宜平行屋脊铺贴；屋面坡度在,3-15%,时，卷材可平行或垂直屋脊铺贴；屋面坡度大于,15%,或屋面受震动时，卷材应垂直屋脊铺贴；上下层卷材不得相互垂直铺贴。,b.,平行于屋脊铺贴时，应从天沟或檐口开始向上逐层铺贴，两幅卷材的长边搭接,(,压边,),应顺流水方向，长边搭接宽度不小于,70mm(,满粘法,),或,100mm(,空铺、点粘、条粘法,),；短边搭接,(,接头,),应顺主导风向，搭接宽度不小于,100mm(,满粘法,),或,150mm(,空铺、点粘、条粘法,),。,c.,相邻两幅卷材短边搭接缝应错开不小于,500mm,，上下两层卷材应错开,1/3,或,1/2,幅卷材宽度。平行于屋脊铺贴可一幅卷材一铺到底，工作面大、接头少、效率高，利用了卷材横向抗拉强度高于纵向抗拉强度的特点，防止卷材因基层变形而产生裂缝，宜优先采用。,d.,垂直于屋脊铺贴时，则应从屋脊向檐口铺贴，压边顺主导风向，接头顺流水方向，屋脊处不能留设搭接缝，必须使卷材相互越过屋脊交错搭接以增强屋脊的防水和耐久性。,e.,铺贴大面积屋面防水卷材前，应先对落水口、天沟、女儿墙和沉降缝等地方进行加强处理，做好泛水处理，再铺贴大屋面的卷材，当铺贴连续多跨或高低跨屋面时，应按先高跨后低跨、先远后近的顺序进行。,屋面卷材防水层施工,沥青卷材防水层施工,15,.,卷材水平铺贴搭接要求,屋面卷材防水层施工,沥青卷材防水层施工,16,.,a,b,a.,高低跨屋面泛水处理,b.,卷材平行于屋脊铺贴,屋面卷材防水层施工,沥青卷材防水层施工,17,.,5.,铺贴方法,主要有浇油法、刷油法、刮油法和撒油法。,a.,浇油法：又称赶油法，是将沥青胶浇到基层上，然后推着卷材向前滚动使卷材与基层粘结紧密；,b.,刷油法：是用毛刷将沥青胶在基层上刷开，刷油长度以,300-500mm,为宜，出油边不应大于,50mm,，然后快速铺压卷材；,c.,刮油法：是将沥青胶浇在基层上后，用厚,5-10mm,的胶皮刮板刮开沥青胶铺贴；,d.,撒油法：用于基层不太干燥、需做排气屋面的情况，在铺第一层卷材时，先在卷材周边满涂沥青，中间用撒蛇形花的方法撒油铺贴，其余各层仍按浇油、刮油、刷油法铺贴。,沥青胶中的沥青成分应与卷材中沥青成分相同。热沥青玛偙脂的加热温度不超过,2400,，使用温度不低于,1900,，沥青玛偙脂应涂刮均匀，不得过厚或堆积。,粘结层厚度：热沥青玛偙脂为,1-1.5mm,，冷沥青玛偙脂为,0.5-1mm,；,面层厚度：热沥青玛偙脂为,2-3mm,，冷沥青玛偙脂为,1-1.5mm,。,屋面卷材防水层施工,沥青卷材防水层施工,18,.,6.,保护层的施工：,a.,绿豆砂保护层是在各层卷材铺贴完后，在上层表面浇一层,2-4mm,的沥青胶，趁热撒上一层粒径为,3-5mm,的小豆石，并加以压实，使豆石与沥青胶粘结牢固，未粘结的豆石应扫除干净；,b.,采用水泥砂浆、块材或细石砼等刚性保护层时，保护层与防水层之间应设置隔离层，保护层应设分格缝，水泥砂浆保护层分格面积宜为,1,；块体材料不宜大于,100,，细石砼保护层不大于,36,。刚性保护层与女儿墙、山墙之间应预留宽度为,30mm,的缝隙，并用密封材料嵌填严密。,屋面卷材防水层施工,沥青卷材防水层施工,19,.,屋面卷材防水层施工,高聚物改性沥青卷材防水层施工,高聚物改性沥青卷材可在防水等级为,、,、,级的屋面防水层中使用。,级屋面可一道设防，卷材厚度不小于,4mm,；,级屋面应二道设防，卷材厚度不小于,3mm,；,级屋面应三道或三道以上设防，卷材厚度不小于,3mm,。,SBS,卷材的长边搭接,20,.,屋面卷材防水层施工,高聚物改性沥青卷材防水层施工,1.,搭接长度,长边搭接宽度不小于,80mm,（满粘法）或,100mm,（空铺、点粘、条粘法）；,短边搭接宽度不小于,80mm,（满粘法）或,100mm,（空铺、点粘、条粘法）。,21,.,2.,热溶法施工,a.,热熔法不需涂刷胶粘剂，直接用火焰烘烤后与基层粘贴，能降低造价，当气温较低或基层略有湿气时尤为合适。,b.,热溶法一般在涂刷基层处理剂,8h,后进行，火焰加热器的喷嘴距卷材面的距离约,0.5m,左右，与基层呈,45-60,角。,c.,加热卷材应均匀，至热溶胶层出现黑色光泽、发亮至稍有微泡出现，不得过分加热或烧穿卷材，热溶后应立即滚铺卷材，滚铺时应排除卷材下面的空气，使之平展无皱折，并用辊压粘结牢固。,d.,搭接部位应采用热风焊枪加热，接缝部位必须溢出热溶的改性沥青胶，随即刮平封口、粘贴牢固。,e.,热熔卷材可采用满粘法和条粘法，满粘法采用滚铺法施工，条粘法采用展铺法施工。,屋面卷材防水层施工,高聚物改性沥青卷材防水层施工,22,.,屋面卷材防水层施工,高聚物改性沥青卷材防水层施工,a.,热溶法施工,b.,熔焊火焰与卷材和基层表面的相对位置,c.,热熔卷材端部铺贴示意图,d.,热熔卷材端部铺贴,23,.,3.,冷粘法施工,卷材铺贴时边涂刷胶粘剂边向前滚铺卷材，并及时辊压密实。卷材的接缝既可用胶结剂粘合，也可用汽油喷灯加热熔接。,屋面卷材防水层施工,高聚物改性沥青卷材防水层施工,冷粘法施工,24,.,合成高分子卷材可在防水等级为,、,、,级的屋面防水层中使用。,级屋面可一道设防，卷材厚度不小于,1.2mm,；,级屋面应二道设防，卷材厚度不小于,1.2mm,；,级屋面应三道或三道以上设防，卷材厚度不小于,1.5mm,。,屋面卷材防水层施工,合成高分子卷材防水层施工,25,.,1.,搭接长度,采用胶粘剂时长边和短边的搭接宽度均不小于,80mm(,满粘法,),或,100mm(,空铺、点粘、条粘法,),；采用胶粘带时长边和短边搭接宽度均不小于,50mm(,满粘法,),或,60mm(,空铺、点粘、条粘法,),。,2.,胶粘剂的调配和搅拌,胶粘剂由厂家配套供应，单组份粘结剂只需开桶搅拌均匀即可使用，双组份胶粘剂须严格按厂家的配合比和配制方法进行计量、掺合、搅拌均匀方能使用，粘结剂为不同品种时，不得混用。,3.,涂刷胶粘剂,胶粘剂应均匀涂刷在卷材的背面，不得涂刷过薄而露底、也不得涂刷过多而堆积。搭接缝部位不得涂刷胶粘剂，此部位留作涂刷接缝胶粘剂。某些卷材要求卷材背面和基层表面均涂刷胶粘剂。,4.,卷材的铺贴,卷材铺贴的时机视胶粘剂的性能和施工环境而不同，有的要求胶粘剂涂刷后立即铺贴，有的要求涂刷后静置,10-30min,，用手指触不粘手时即可开始铺贴。铺贴时卷材不得皱折，也不得用力拉伸卷材，应排除卷材下面的空气，辊压粘贴牢固。,屋面卷材防水层施工,合成高分子卷材防水层施工,26,.,屋面卷材防水层施工,合成高分子卷材防水层施工,常用的铺贴方法有“抬铺法”和“滚铺法”。,自粘型卷材滚铺法施工示意图,27,.,涂膜防水屋面,涂膜防水屋面是以高分子合成材料为主体的涂料，涂布在经嵌缝处理的屋面找平层上，形成具有防水效能的坚韧涂膜。,挤出枪嵌填,28,.,涂膜防水屋面,板缝嵌缝,1.,嵌缝油膏和胶泥,油膏有两类，一类是沥青油膏、橡胶沥青油膏、塑料油膏等，一般采用冷嵌施工；另一类是聚氯乙烯胶泥，由聚氯乙烯树脂、煤焦油为主剂，掺入增塑剂、稳定剂和填充料，在现场边加热边搅拌，在,130-140,保持,5-10min,塑化而成，为热嵌施工。,2.,嵌缝施工,a.,冷嵌油膏宜用嵌缝枪或将油膏切割成条，随切随嵌，用力压实嵌密，接槎做成斜槎。,b.,热嵌胶泥应自下而上进行，温度不低于,110,，先嵌垂直于屋脊的板缝，后嵌平行于屋脊的板缝，在灌垂直于屋脊的板缝时，凡与平行于屋脊板缝的交叉处两侧各灌,150mm,，并留成斜槎。油膏的覆盖宽度应超出板缝每边不少于,20mm,。,29,.,涂膜防水屋面,密封材料热灌法施工,30,.,防水涂料施工,a.,涂料施工一般采用手工抹压、涂刷或喷涂等方法进行。涂膜应根据防水涂料的品种分遍涂布，防水层与基层粘结牢固、表面平整、涂刷均匀，无流淌、皱折、鼓泡、露胎体和翘边等缺陷，上一层涂层干燥成膜后方可涂后一遍涂料，不可一次涂成。,b.,屋面坡度小于,15%,时胎体增强材料平行于屋脊铺设，屋面坡度大于,15%,时应垂直于屋脊铺设，胎体长边搭接宽度不小于,50mm,，短边搭接宽度不小于,70mm,，上下层不得相互垂直铺设，搭接缝应错开不小于幅宽的,1/3,。,c.,在涂层结膜硬化前，不得在其上行走或堆放物品。,d.,雨天或涂层干燥结膜前可能下雨刮风时不得施工，不宜在气温高于,350,及日均气温在,50,以下时施工。,涂膜防水屋面,31,.,涂膜防水屋面,a.,手工抹压涂刷,b.,涂刷均匀,c.,表面平整,d.,胎体增强材料的铺设,a,b,c,d,32,.,刚性防水屋面,涂膜防水屋面是以高分子合成材料为主体的涂料，涂布在经嵌缝处理的屋面找平层上，形成具有防水效能的坚韧涂膜。,33,.,一般规定,1.,砼：细石砼防水屋面的厚度不小于,40mm,，砼强度等级不低于,C20,，每立方米砼水泥用量不少于,330kg,，水灰比不大于,0.55,。,粗骨料最大粒径不大于,15mm,，含泥量不大于,1%,，细骨料含泥量不大于,2%,，优先采用普通硅酸盐水泥，强度等级不低于,42.5,级，不得使用火山灰水泥，砼应机械搅拌、机械振捣。,2.,分格缝,为避免受温度影响产生裂缝，细石砼防水层应设置分格缝，分格缝设在屋面板的支承端、屋面转折处、防水层与突出屋面结构的交接处，并与板缝对齐，其纵横间距不宜大于,6m,。分格缝采用木条留设，上口宽,30mm,，下口宽,20mm,，待砼初凝后取出，分格缝内嵌填油膏等密封材料，缝口上还需做覆盖保护层。,3.,配筋,细石砼防水屋面应配置,4-6mm,、间距,100-200mm,的双向钢筋网片，位置以居中偏上为宜。钢筋网片在分格缝处应断开，钢筋保护层不小于,10mm,。,刚性防水屋面,34,.,刚性防水屋面,一般规定,4.,隔离层,为减少结构变形和温度应力对防水层的不利影响，应在防水层与基层之间设置隔离层，让防水层能自由伸缩并提高抗伸缩变形能力。隔离层一般采用铺一层,5-8mm,干细砂滑动层并干铺一层卷材，或在找平层上直接铺塑料薄膜的方法。,5.,与立墙及突出屋面结构的连接,刚性防水层应在与女儿墙等立墙及突出屋面结构部位留设缝隙，并用柔性密封材料进行处理，防止刚性防水层的温度变形推裂女儿墙。,35,.,刚性防水屋面,细石砼防水层施工,1.,一个分格缝内的砼须一次浇完，不得留施工缝。浇筑砼时应保证钢筋网片设置在防水层中部，砼应机械振捣密实，表面泛浆后抹平，收水后再次压光。,2.,细石砼防水层的施工气温宜为,5-35,，不得在负温和烈日暴晒下施工。防水层砼浇筑后，应及时养护，养护时间不少于,14,天。,36,.,
