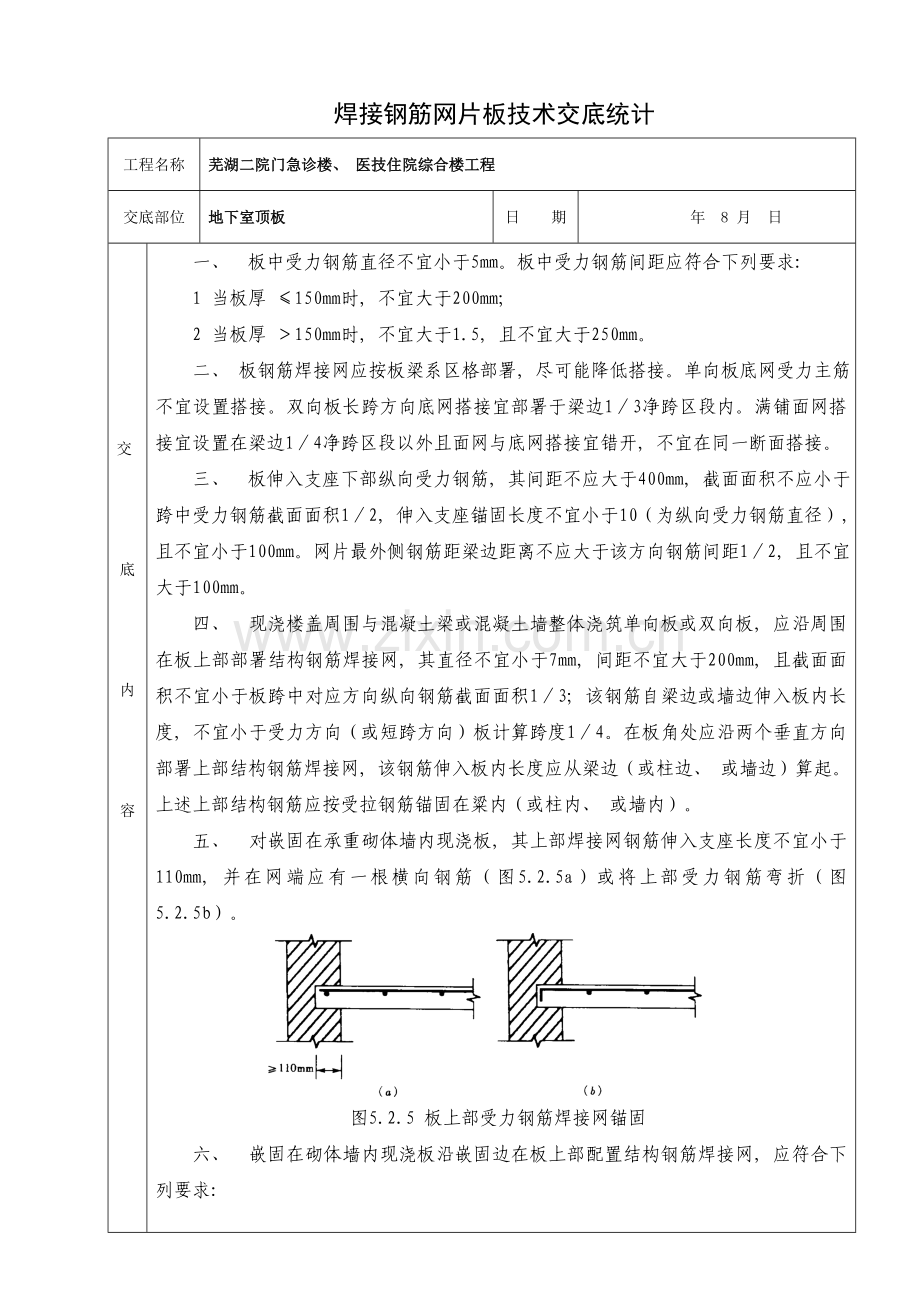

焊接钢筋网片板技术交底统计
工程名称
芜湖二院门急诊楼、 医技住院综合楼工程
交底部位
地下室顶板
日 期
年 8 月 日

交

底

内

容

交

底

内

容

交

底

内

容

一、 板中受力钢筋直径不宜小于5mm。板中受力钢筋间距应符合下列要求:
1 当板厚 ≤150mm时, 不宜大于200mm;
2 当板厚 ＞150mm时, 不宜大于1.5, 且不宜大于250mm。
二、 板钢筋焊接网应按板梁系区格部署, 尽可能降低搭接。单向板底网受力主筋不宜设置搭接。双向板长跨方向底网搭接宜部署于梁边1／3净跨区段内。满铺面网搭接宜设置在梁边1／4净跨区段以外且面网与底网搭接宜错开, 不宜在同一断面搭接。
三、 板伸入支座下部纵向受力钢筋, 其间距不应大于400mm, 截面面积不应小于跨中受力钢筋截面面积1／2, 伸入支座锚固长度不宜小于10（为纵向受力钢筋直径）, 且不宜小于100mm。网片最外侧钢筋距梁边距离不应大于该方向钢筋间距1／2, 且不宜大于100mm。
四、 现浇楼盖周围与混凝土梁或混凝土墙整体浇筑单向板或双向板, 应沿周围在板上部部署结构钢筋焊接网, 其直径不宜小于7mm, 间距不宜大于200mm, 且截面面积不宜小于板跨中对应方向纵向钢筋截面面积1／3; 该钢筋自梁边或墙边伸入板内长度, 不宜小于受力方向（或短跨方向）板计算跨度1／4。在板角处应沿两个垂直方向部署上部结构钢筋焊接网, 该钢筋伸入板内长度应从梁边（或柱边、 或墙边）算起。上述上部结构钢筋应按受拉钢筋锚固在粱内（或柱内、 或墙内）。
五、 对嵌固在承重砌体墙内现浇板, 其上部焊接网钢筋伸入支座长度不宜小于110mm, 并在网端应有一根横向钢筋（图5.2.5a）或将上部受力钢筋弯折（图5.2.5b）。

图5.2.5 板上部受力钢筋焊接网锚固
六、 嵌固在砌体墙内现浇板沿嵌固边在板上部配置结构钢筋焊接网, 应符合下列要求:
1 焊接网钢筋直径不宜小于5mm, 间距不宜大于200mm, 该钢筋垂直伸入板内长度从墙边算起不宜小于l／7（为单向板跨度或双向板短边跨度）。
2 对两边均嵌固在墙内板角部分, 结构钢筋焊接网伸入板内长度从墙边算起不宜小于l／4（为板短边跨度）。
3 沿板受力方向配置板边上部结构钢筋, 其截面面积不宜小于该方向跨中受力钢筋截面面积1／3。
七、 当按单向板设计钢筋焊接网时, 单位长度上分布钢筋截面面积不宜小于单位宽度上受力钢筋截面面积15％, 且不宜小于该方向板截面面积0.1％, 分布钢筋直径不宜小于5mm, 间距不宜大于250mm。对于集中荷载较大情况, 分布钢筋截面面积应合适增加, 其间距不宜大于200mm。
注: 当有实践经验或可靠方法时, 预制单向板分布钢筋可不受本条限制。
八、 当端跨板与混凝土梁连接处按结构要求设置上部钢筋焊接网时, 其钢筋伸入梁内长度不应小于30d, 当梁宽较小不满足30时, 应将上部钢筋弯折（图5.2.8）。

图5.2.8 板上部钢筋焊接网与混凝土梁（边跨）连接
九、 现浇双向板短跨方向下部钢筋焊接网不宜设置搭接接头; 长跨方向底部钢筋焊接网可按本规程第5.1.11条或第5.1.12条要求设置搭接接头, 并将钢筋焊接网伸入支座, 必需时可用附加网片搭接（图5.2.9）或按本规程第5.1.16条用绑扎钢筋伸入支座。附加焊接网片或绑扎钢筋伸入支座钢筋截面面积不应小于长跨方向跨中受力钢筋截面面积。

图5.2.9钢筋焊接网在双向板长跨方向搭接
（a）叠搭法搭接; （b）扣搭法搭接
1—长跨方向钢筋; 2—短跨方向钢筋; 3—伸入支座
附加网片; 4—支承梁; 5—支座上部钢筋
十、 现浇双向板带肋钢筋焊接网底网亦可采取下列布网方法:
1 将双向板纵向钢筋和横向钢筋分别与非受力筋焊成纵向网和横向网, 安装时分别插入对应梁中（图5.2.10a）。
2 将纵向钢筋和横向钢筋分别采取2倍原配筋间距焊成纵向底网和横向底网, 安装时（宜用扣搭法）分别插入对应梁中（图5.2.10b）。钢筋间距和锚固长度应符合本规程第5.2.3条要求。

图5.2.10 双向板底网双层部署
十一、 对部署有高差板带肋钢筋面网, 当高差大于30mm时, 面网宜在有高差处断开, 分别锚入梁中（图5.2.11）, 钢筋伸入梁长度应满足本规程第5.1.7条要求。

图5.2.11 高差板面网部署
十二、 当梁两侧板带肋钢筋焊接网面网配筋不一样时, 若配筋相差不大, 可按较大配筋部署设计面网; 不然, 梁两侧面网宜分别部署（图5.2.12）, 其锚固长度应满足本规程第5.1.7条要求。

图5.2.12 梁两侧面网部署
十三、 当梁突出于板上表面（反梁）时, 梁两侧带肋钢筋焊接网面网和底网均应分别部署（图5.2.13）。面网伸入梁中长度应符合本规程第5.1.7条要求。

图5.2.13 钢筋焊接网在反梁部署
十四、 楼板面网与柱连接可采取整张网片套在柱上（图5.2.14a）, 然后再与其她网片搭接; 也可将面网在两个方向铺至柱边, 其它部分按等强度设计标准用附加钢筋补足（图5.2.14b）。楼板面网与钢柱连接可采取附加钢筋连接方法, 钢筋锚固长度应符合本规程第5.1.7条要求。
楼板底网与柱连接应符合本规程第5.2.3条相关要求。
十五、 当楼板开洞时, 可将经过洞口钢筋切断, 按等强度设计标准增设附加绑扎短钢筋加强, 并参考一般绑扎钢筋对应结构要求。

图5.2.14 楼板焊接网与柱连接
（a）焊接网套柱连接; （b）附加筋连接
1—焊接网面网; 2—附加锚固筋

专业技术责任人: 交底人: 接收人:
