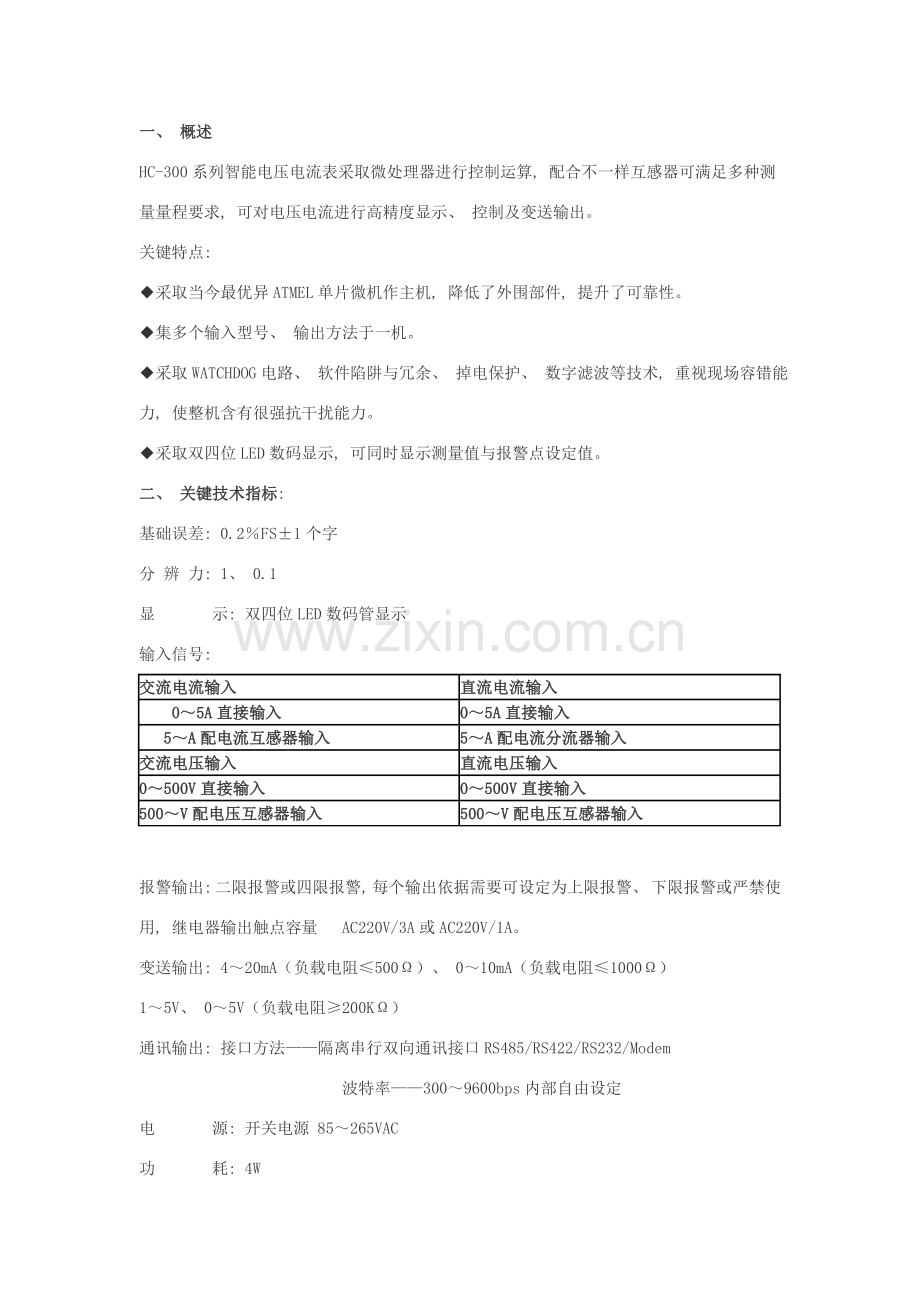

一、 概述
HC-300系列智能电压电流表采取微处理器进行控制运算, 配合不一样互感器可满足多种测量量程要求, 可对电压电流进行高精度显示、 控制及变送输出。
关键特点:
◆采取当今最优异ATMEL单片微机作主机, 降低了外围部件, 提升了可靠性。
◆集多个输入型号、 输出方法于一机。
◆采取WATCHDOG电路、 软件陷阱与冗余、 掉电保护、 数字滤波等技术, 重视现场容错能力, 使整机含有很强抗干扰能力。
◆采取双四位LED数码显示, 可同时显示测量值与报警点设定值。
二、 关键技术指标:
基础误差: 0.2％FS±1个字
分 辨 力: 1、 0.1
显    示: 双四位LED数码管显示
输入信号:
交流电流输入
直流电流输入
  0～5A直接输入
0～5A直接输入
  5～A配电流互感器输入
5～A配电流分流器输入
交流电压输入
直流电压输入
0～500V直接输入
0～500V直接输入
500～V配电压互感器输入
500～V配电压互感器输入

报警输出: 二限报警或四限报警, 每个输出依据需要可设定为上限报警、 下限报警或严禁使用, 继电器输出触点容量  AC220V/3A或AC220V/1A。
变送输出: 4～20mA（负载电阻≤500Ω）、 0～10mA（负载电阻≤1000Ω）
1～5V、 0～5V（负载电阻≥200KΩ）
通讯输出: 接口方法——隔离串行双向通讯接口RS485/RS422/RS232/Modem
             波特率——300～9600bps内部自由设定
电    源: 开关电源 85～265VAC
功    耗: 4W
环境温度: 0～50℃
环境湿度: <85％RH
面板尺寸: 160mm×80mm、 96mm×96mm、 96mm×48mm、
           72mm×72mm
三、            型号说明

         型              谱
说  明

HC-３00

智能电压、 电流表

外型尺寸
A

横式160×80×125 mm

B

方法96×96×110 mm

C

横式96×48×110 mm

C/S

竖式48×96×110 mm

D

方法72×72×110 mm

报警点数
B□

B0无报警输出; B1-B4, 1-4点报警

变 送 输 出
X1

4-20mA输出

X2

0-10mA输出

X3

1-5V输出

X4

0-5V输出

   通 讯 输 出
P

微型打印机

R

串行通讯RS232

S

串行通讯RS485

        输 入 信 号

AV
交流电压输入, 内记入输入量程
DV
直流电压输入, 内记入输入量程
AA
交流电流输入, 内记入输入量程
DA
直流电流输入, 内记入输入量程

四、 操作说明
（一）面板说明
HA-HA报警灯
LA-LA报警灯
OUT-输出指示灯
COM- 通讯指示灯
PV-测量值显示窗
SV-设定值显示窗
（二）上电自检
⑴按仪表端子接线图连接好仪表电源、 输入、 输出、 报警等接线。
⑵仔细检验仪表接线, 正确无误后方可打开电源。
⑶接通电源后仪表上排显示HELO下排显示PASS字样表示仪表自检经过,假如显示-HH-表示超量限或输入信号未接入,仪表采取人机对话形式来输入参数,用多种提醒符来提醒应输入数据。
  （三）按键功效
SET—在设定状态时, 用于存贮参数新设定值并选择下一个设定参数
▲—在设定状态时, 用于增加设定值
▼—在设定状态时, 用于降低设定值
A/M— 在设定过程中, 按一下返回上一次设定操作, 按下不动大于2秒钟则退出设定状态
●—手动打印键或其她特殊用途
（四）参数设定
     在设定状态下,仪表上排显示参数提醒符,下排显示设定值;工作状态下,上排显示测量值（PV）,下排显示可依据需要设定。
假如设定过程中12秒钟不改变参数,则仪表自动返回运行。
参数设定以下:
⑴开锁: 按下SET键, 上排显示窗出现Loc, 下排显示窗显示oFF, 必需按▲键把oFF改成oN后, 才能修改报警点设定值, 当Loc设定为oFF时, 报警点设定值严禁修改, 只能浏览。
⑵报警点设定:
HA—第1报警点设定值。
LA—第2报警点设定值。
HHA—第3报警点设定值。
LLA—第4报警点设定值。
仪表含有两限报警或四限报警输出, 报警输出方法有上限报警（即高于设定值报警动作）、 下限报警（即低于设定值报警动作）和严禁使用三种。报警输出方法由报警许可参数（HHAo、 HAo、 LAo、 LLAo）来设定。
⑶报警点设定完成后, 按下SET键, 上排显示-Cd-, 下排显示1230, 用▲和▼键将1230设成1234, 再按SET键才进入二级参数设置状态, 输入其她值无效, 这关键是为了预防现场非操作人员误修改参数。
⑷dot—小数点设定, 范围0～3。
⑸inPL—线性输入下限对应显示值, 即仪表量程下限, 范围-1999～9999。
⑹inPH—线性输入上限对应显示值, 即仪表量程上限, 范围-1999～9999。
⑺HAo—设定为—HH—表示高于第1报警点设定值时报警（上限报警）, 设定为—LL—表示低于第1报警点设定值时报警（下限报警）, 设定为OFF时表示此点报警严禁, 未使用。
⑻LAo—设定为—HH—表示高于第2报警点设定值时报警（上限报警）, 设定为—LL—表示低于第2报警点设定值时报警（下限报警）, 设定为OFF时表示此点报警严禁, 未使用。
⑼HHAo—设定为—HH—表示高于第3警点设定值时报警（上限报警）, 设定为—LL—表示低于第3报警点设定值时报警（下限报警）, 设定为OFF时表示此点报警严禁, 未使用。
⑽LLAo—Ao设定为—HH—表示高于第4报警点设定值时报警（上限报警）, 设定为—LL—表示低于第4报警点设定值时报警（下限报警）, 设定为OFF时表示此点报警严禁, 未使用。
⑾LdbC—冷端赔偿选择, 设成ON为需要冷端赔偿, 设成OFF为不需要冷端赔偿。当输入类型为电压电流时, LdbC必需设成OFF, 即不需要冷端赔偿。
⑿HY-H—第1报警点报警回差值当HAo设为OFF时则此项关闭。
⒀HY-L—第2报警点报警回差值（当LAo设为OFF时则此项关闭）。
⒁HYHH—第3报警点报警回差值（当HHAo设为OFF时  则此项关闭）。
⒂HYLL—第4报警点报警回差值（当LLAo设为OFF时则此项关闭）。
⒃bS—变送输出方法, 可选择1～5V、 0～5V、 4～20mA、 0～10mA多个方法。
⒄bS-L—变送输出下限时对应仪表量程下限。
⒅bS-H—变送输出上限时对应仪表量程上限。
⒆oSEt—调零点校正系数范围-99.9～99.9, 修正后显示值=修正前测量值+oSEt,出厂值oSEt=0.0
⒇FSEt—调满度校正系数范围0.500～2.000, 修正后显示值=FSEt×（修正前测量值+oSEt）,出厂值FSEt=1.000。
21 Lb—数字滤波参数, 设置范围为0～20, 0没有任何滤波, 1只有中间值滤波, 2～20同时有取中间值滤波和二阶积分滤波。Lb越大, 测量值越稳定, 但响应也越慢。通常在测量值受到较大干扰时, 可逐步增大Lb值, 调整使测量值间跳动小于2～5个字。在试验室对仪表进行计量检定时, 则应将Lb设置为0或1以提升响应速度
22 Addr—通讯地址即仪表编号, 范围1～99。
23 bAUd—通讯波特率, 范围300～2400。
24 LdiS—仪表工作时下排显示值, 显示项目为HHA、 HA、 LA、 LLA、 Addr、 OFF, 假如此项设为OFF, 则仪表工作时下排无显示,单显示仪表选择此方法。
    例: 把LdiS设为Addr则仪表工作时下排显示仪表通讯地址。
五、 报警
⑴当仪表进入第1报警点报警状态时, HA指示灯亮, 且对应继电器（HA）常开触点闭合。
⑵当仪表进入第2报警点报警状态时, LA指示灯亮, 且对应继电器（LA）常开触点闭合。
⑶当仪表进入第3报警点报警状态时, HA指示灯亮, 同时上排测量值闪烁, 且对应继电器（HHA）常开触点闭合。
    ⑷当仪表进入第4报警点报警状态时, LA指示灯亮, 同时上排测量值闪烁, 且对应继电器（LLA）常开触点闭合。
    ⑸报警回差（HY-H、 HY-L、 HYHH、 HYLL）
    为避免测量值在报警临界点波动时报警输出频繁动作, 仪表使用了报警回差参数。
Ⅰ、 以第1报警点报警为例:
此报警点报警方法设为上限报警（即HAo设为-HH-）, 当测量值大于HA+HY-H时, 仪表进入报警状态, 当测量值下降到HA值时仪表并未停止报警, 只有在测量值低于HA—Hy-H时, 仪表才解除报警状态。
Ⅱ、 以第2报警点报警为例:
此报警点报警方法设为下限报警（即LAo设为-LL-）, 当测量值下降到LA—HY-L时, 仪表进入报警状态, 当测量值上升到LA+HY-L时, 仪表才解除报警状态。
六、 变送输出
仪表可把测量值变送输出为标准信号, 输出形式由“bS”参数确定, 测量值变送范围由“bS-L”及“bS-H”参数确定。
七、 打印功效
仪表打印功效由仪表内增加打印接口板及另配打印单元（打印机及打印电源）完成。仪表内置硬件时钟, 停电不影响。
参数设置以下:
⑴-Ht-—设定××月××日。
⑵-Lt-—设定××时××分, 这么就提供给打印机一个起始时间, 到时打印机会一起打印出来（××月××日××: ××）。
⑶-Pt-—设定仪表定时打印周期, 范围1～9999分, 设为00时不打印。
注1: 带打印功效仪表才有这类参数。
注2: 在仪表工作状态下, 按下●键可实现即时打印。
八、 通讯说明
    本仪表可另配RS232、 RS422/485接口, 直接与计算机通讯,
数据格式为1个起始位﹑8个数据位﹑无奇偶校验﹑1个停止位﹑共11位。
全部数字变成ASCⅡ码传输:
举例: 仪表编号 Addr=01, 测量值=123.4,则数据千位为31H、 百位为32H、
十位为33H、 小数点为2EH, 个位为34H、 符号位2BH为正、 2DH为负
   从仪表读数据指令格式: EOT+仪表地址编号+52H+ENQ
   EOT
 仪表编号（十位）
仪表编号（个位）
 R
 ENQ
    [04,30h,31h,52h,05h]

仪表返回: STX+仪表地址编号+符号位+测量值+校验码+ETX
 STX
仪表编号
十位
仪表编号
个位
符号位
数据
千位
数据
百位
数据
十位
小数点
数据
个位
校验码

ETX

[02h,30h,31h,2bh,31h,32h,33h,2eh,34h,83h,03h]

说明: ⑴仪表编号由仪表中“Addr”参数决定, 它为2位数字ASCⅡ码。
      ⑵在命令及返回参数中EOT, STX等均为一个ASCⅡ码, 它们码值为:
           STX=02H; ETX=03H;ENQ=05H; EOT=04H,R表示读ASCⅡ码值=82
⑶ 数据参数值为符号位+4位有效位+小数点, 共6位。
检验码为发送前9个字节之和。
⑷举例中校验码=02h+30h+31h+2bh+31h+32h+33h+2eh+34h.
⑸以上所列内容为最常见通讯方法, 假如需要采取组态软件, 请参见本企业通讯协议说明。
