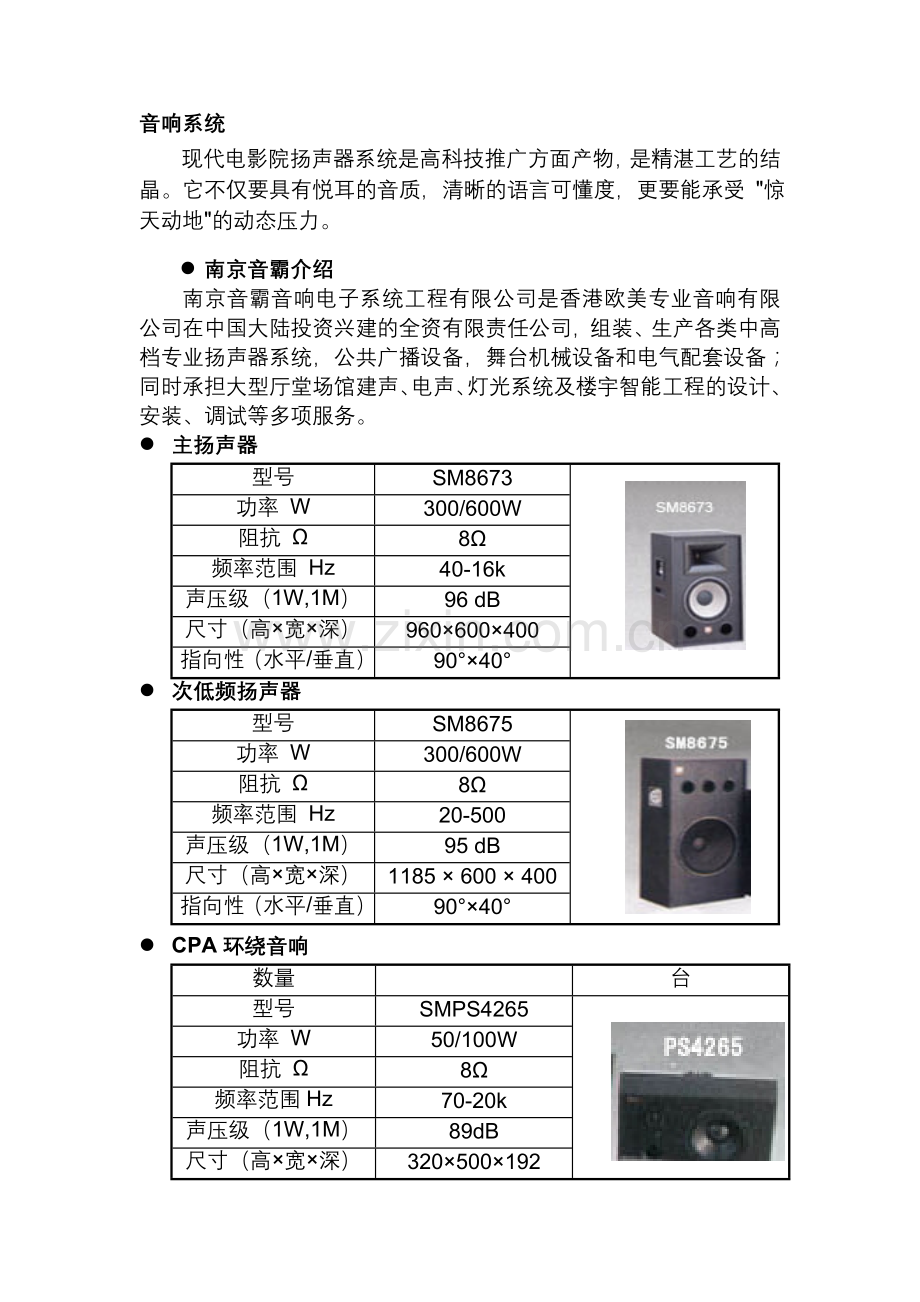

音响系统
现代电影院扬声器系统是高科技推广方面产物，是精湛工艺的结晶。它不仅要具有悦耳的音质，清晰的语言可懂度，更要能承受 "惊天动地"的动态压力。

l 南京音霸介绍
南京音霸音响电子系统工程有限公司是香港欧美专业音响有限公司在中国大陆投资兴建的全资有限责任公司，组装、生产各类中高档专业扬声器系统，公共广播设备，舞台机械设备和电气配套设备；同时承担大型厅堂场馆建声、电声、灯光系统及楼宇智能工程的设计、安装、调试等多项服务。
l 主扬声器
型号
SM8673

功率 W
300/600W
阻抗 Ω
8Ω
频率范围 Hz
40-16k
声压级（1W,1M）
96 dB
尺寸（高×宽×深）
960×600×400
指向性（水平/垂直）
90°×40°
l 次低频扬声器
型号
SM8675

功率 W
300/600W
阻抗 Ω
8Ω
频率范围 Hz
20-500
声压级（1W,1M）
95 dB
尺寸（高×宽×深）
1185 × 600 × 400
指向性（水平/垂直）
90°×40°

l CPA环绕音响
数量

台
型号
SMPS4265

功率 W
50/100W
阻抗 Ω
8Ω
频率范围Hz
70-20k
声压级（1W,1M）
89dB
尺寸（高×宽×深）
320×500×192
指向性（水平/垂直）
90°×40°

l CPA功率放大器
型号：CPA2401
CPA系列功率放大器，是根据现场演出与数码电影还音的苛刻要求，精选优质元件装配而成，并经过严格的老化试验，保证每台放大器在任何情况下工作都有极高的性能，极高的可靠性。采用最先进的层级电源设计，大大提高输出效率。精心设计"地输出"电路，配合大型散热器及变速散热风机，确保功率放大器在任何情况下都温升最低，可靠性最高，输出功率源源不绝。每个声道由独立电源供电，MA-2402和MA-3601更采用双变压器供电形式，提供非常强劲的输出电流。设有完善的保护电路，扬直保护，输出短路保护，开机，关机卫击电流保护及温度保护，确保音响系统更安全可靠。工作状态指示灯，清楚显示每个声道的工作情况，工作状态一目了然。备有1/4寸插座、卡侬插座，方便连接输入信号。使用国际安全标准设计的接线柱和NEUTRIK SPENKON,确保输出连接牢固可靠。设有双声道及桥接转换开关、以满足不同的使用要求。
型 号
CPA2401
数 量
4台
额定功率
1800W
频率响应
 20Hz～20kHz,+0,-1dB. At 1 watt
谐波失真
≤0.2%(1000Hz)
上升速率
>27v/μs
阻尼系数
>450
信噪比(A加权)
≥108dB
输入\输出插座
卡侬及1/4“插座/扬声器插座和接线柱
外型尺寸
483×88×452
净 重
27kg

型号
CPS4265

功率 W
50/100
阻抗 Ω
8
频率范围 Hz
70-20K
灵敏度 dB
89
尺寸mm 高 × 宽 × 深
320×500×192
重量Kg
9.0

型号：CPA6200
CPA6200功率放大器是为数字电影流动放映系统设计、生产的立体声6声道和2声道功放。输入分路调节，并设总音量控制；超低音3dB提升；专配话筒和线路输入口，与各种规格系列化的流动扬声器配套，满足不同场合、形式的数字电影流动放映需要。
型号
CPA6200

功率 W
300(Sw Channel)
200×5(Else Ch)
频率响应
20Hz～20kHz,+0,-1dB
信噪比
>104 dB
尺寸mm
483×130×450
重量Kg
24

IMAX扬声器
次低频扬声器：IMAX 15SUB

型号
IMAX 15SUB

数量
1台
功率 W
300
阻抗 Ω
8
频率范围 Hz
20Hz-250Hz
灵敏度 dB
98
尺寸mm 高 × 宽 × 深
620x480x490
重量Kg
30

功放： YAMAHA RX-V463
雅马哈乐器音响（中国）投资有限公司成立于2002年5月，是由日本雅马哈株式会社在华投资组建的外商独资企业。雅马哈作为世界最大的乐器制作商之一，主要生产乐器，专业音响器材，视听产品和半导体材料等。具备高水平的研究开发体质以及现代化的工厂，其优良的产品品质获得高度的评价，并在全球市场占有稳固的地位。

型号
YAMAHA RX-V463

数量
1台
最大输出功率 W
140W
声道数
7.1
音场技术
八种环绕声程序：5种CINEMA DSP和3种HIFI DSP；
杜比数码、DTS和杜比定向逻辑II解码器；
音频播放
直接立体声功能"带来高音质两声道再生；
"192kHz/24-Bit DACs（美国Burr-Brown）"用于所有声道；
音频端口
数码音频输入 2 x 光纤/1 x 同轴

名称
图样
数量
产地
主要技术参数
BOSE
BOSE AM-6

原厂接线：前置6米、后置15米
体积(公分)：
卫星扬声器7.9高 X 7.6宽 X 10深
低音箱36.1高 X 19.1宽 X 44.5深
阻抗：4至8Ω
可配合每声道10-100瓦之环绕声道功放驱动
BOSE 251

全天候二路扬声器
两只6.35公分的Twiddler单元,一只13.3公分低音,
体积(公分):34.3高 X14.6宽 X 20.3深,最宜配合10-200瓦之功放,阻抗4-8Ω
BOSE MB4

 MB4扬声器设计为大到小型场所固定安装或便携式应用提供低频扩展。其大功率输出、宽频率范围、紧凑的尺寸，使MB4扬声器成为与Bose Panaray系列其它扬声器配合使用的理想选择，无论何种场合都能提供恰到好处的低频响应。
扬声器型号：Bose MB4低音扬声器
频率响应：40Hz-300Hz(±3dB)
持续功率处理：200W 连续
阻抗：8Ω
灵敏度：87dB-SPL,1W,1m（粉红噪声）
最大声输出：110dB-SPL, 1m（粉红噪声）
辐射角度：低于200Hz为全指向性
外形尺寸：98.4(H)x10.7(W) x13.0(D) cm
重量：20.0 Kg
BEIMA系列
BEIMA U3000

输出功率： 立体声 288W+288W
TA 1KHz THD≤1% 420W+420W
桥接 8Ω840W
频响： 20Hz-50KHz -1.5dB
输入灵敏度：0.77V/26dB/1.4V
输入阻抗：20KΩ
信噪比：> 100dB
8欧姆电源消耗功率：380W
体积：482x480x44(570x567x150)mm
重量：18.3kg /20.8kg
BEIMA BF300

输出功率：300W/8Ω
失真度：< 0.02%
输入阻抗：10KΩ
信噪比：> 90dB
增益控制：0dB~ +15dB
分频点控制：50Hz-1000Hz
输出阻抗：4Ω~8Ω
电源：AC 115V/230V 50-60Hz
体积：264 x 472 x 118mm
重量：9.8kg
JBL系列
JBL3722N
主扬声器

美国
获得格林美Academy Award技术大奖的高性价比系统。只有JBL拥有此传奇及经验结合这两方面。无源分频的3622N2分频ScreenArray提供全部有效覆盖，更宽的高频响应及动态范围。
频率范围（-10db）：30Hz-20kHz
频率响应（±3db）：40Hz-16kHz
指向性因数（Q）：10.0
指向性指数（DI）：10db
最大声压级：127dB@1m
分频点频率：350Hz（1.2kHz）
灵敏度：104dB,2.83V@1m(3.3ft)
阻抗：4欧姆
无源系统额定输入功率：400W
体积（高X阔X深）：1289×762×450mm
净重：65kg
JBL3632
主扬声器

美国
银幕阵列ScreenArray设计提供的功率响应和指向性结合出电声频响的无缝转变。ScreenArray的预组装设计，使安装更容易，省时、减低费用。
频率范围（-10db）：30Hz-20kHz
频率响应（±3db）：40Hz-16kHz
指向性因数（Q）：10.0
指向性指数（DI）：10db
最大声压级：126dB@1m
分频点频率：350Hz（1.2kHz）
灵敏度：104dB,2.83V@1m(3.3ft)
阻抗：4欧姆
无源系统额定输入功率：LF500W，M/HF200W，[HF：50W]
体积（高X阔X深）：1937×762×450mm
净重：97.7kg
JBL4722N
主扬声器

美国
此系统备有双800W低频及第二代最佳孔径波导管Optimized Aperture Waveguide技术。4622N无源分频系统使用了JBL最先进的分频网络。
频率范围（-10db）：30Hz-20kHz
频率响应（±3db）：40Hz-16kHz
指向性因数（Q）：10.0
指向性指数（DI）：10db
最大声压级：127dB@1m
分频点频率：630Hz（750kHz）
灵敏度：101dB,2.83V@1m(3.3ft)
阻抗：4欧姆
无源系统额定输入功率：LF800W，HF100W，[600W]
体积（高X阔X深）：1289×762×450mm
净重：73kg
JBL 4675C-4LF
主扬声器

美国
最好的全频两分频扬声器，获得 THX 认证(4675C-8LF)，带有内置分频网络
频率范围（-10db）：35Hz-20kHz
频率响应（±3db）：40Hz-16kHz
分频点频率：500Hz
灵敏度：100dB,SPL(LF)@1W,1m
阻抗：4欧姆
额定功率：LF1200W，HF100W
体积：1797×770×949mm
净重：98kg
JBL 3635
次低频

美国
频率范围：28 Hz to 500 kHz
额定功率：300 W
灵敏度：100dB
阻抗：8欧姆
低频驱动器（s）：2042H
体积（高X阔X深）：1168×651×368mm
净重：51kg
JBL 4642A
超低频

美国
4642A是双460mm（18寸）超低频系统，展现着两个VGCTM通风气隙冷却技术的2241H低频换能器。
频率范围：22 Hz to 500 Hz
高分频：20 Hz
低分频：80 Hz to 150 Hz
额定功率：1200 W
灵敏度：101dB
阻抗：4欧姆
低频驱动器（s）：2台2241H
体积（高X阔X深）：762×1219×610mm
净重：98kg
JBL4645C
超低频

美国
4645C是单460mm（18寸）直辐射低频反射式超低音系统，展示出2242SVGTM超级通风气隙低频换能器，提供最大的输出，最少的失真。
频率范围（-10db）：To 22Hz(no EQ)
额定功率：800W;
分频点：80-100Hz;
灵敏度：97dB SPL;
阻抗：8欧姆;
体积(高×阔×深)：999.6×647.7×450mm;
净重：63公斤
JBL 8320A
环绕扬声器

美国
频率范围（±10db）：45Hz-18kHz
频率响应（±3db）：70Hz-14kHz
分频点：2.2kHz
额定功率：250W
覆盖角度（水平X垂直）：100度X80度
灵敏度：96dB
阻抗：8欧姆
低频单元：250mm
高频单元：25mm
体积（高X阔X深）：457X457X260mm
净重：8.6kg
JBL 8340A
环绕扬声器

美国
当指标要求一个非常大功率的处理、高灵敏度、及延伸低频明显的迷你箱体时，8340A环绕音箱便是无可比拟的选择。
频率范围（-10db）：45Hz-18kHz
频率响应（±3db）：70Hz-14kHz
分频点：2.2kHz
额定功率：250W
覆盖角度（水平X垂直）：100度X80度
灵敏度：96dB
阻抗：8欧姆
低频单元：250mm
高频单元：25mm
体积（高X阔X深）：457X457X260mm
净重：8.6kg
CROWN系列
CROWN DSI2000功放

美国
专门设计的Crown DSi系列功率放大器具有无以伦比的优秀品质和非凡的表现能力。内置数字处理芯片包含了分频，EQ滤波，延时以及输出限制功能。
1kHz，额定8Ω电压增益输出：26dB
频率响应：±0.25 dB (20 Hz-20 kHz)，1W4Ω
相位响应（1W，20Hz到20kHz）：±15°
负载阻抗：适用于全部类型负载。额定2至8Ω立体声模式，4至16Ω桥接单声道模式。
阻尼系数：从20Hz到500Hz优于500
CROWN DSI4000功放

美国
专门设计的Crown DSi系列功率放大器具有无以伦比的优秀品质和非凡的表现能力。内置数字处理芯片包含了分频，EQ滤波，延时以及输出限制功能。
1kHz，额定8Ω电压增益输出：26dB
频率响应：±0.25 dB (20 Hz-20 kHz)，1W4Ω
相位响应（1W，20Hz到20kHz）：±15°
负载阻抗：适用于全部类型负载。额定2至8Ω立体声模式，4至16Ω桥接单声道模式。
阻尼系数：从20Hz到500Hz优于500
QSC系列
QSC sc434 主音箱

美国
为满足专业电影声音重放的特殊要求而设计的SC-434扩展了QSC的电影产品线。SC-434是DCS数字电影扬声器系列中的新成员，是一款四分频电影主声道扬声器，可选择三分频或四分频驱动。由两个主要部分MHV-1090高频系统和LF-4315低频系统组成。

QSC SB-5218次低频音箱

美国
QSC SB-5218是数字电影扬声器系列的一部分，采用特殊设计满足数字电影的声音要求。该扬声器采用导向孔箱体，内装双18英寸低频换能器，将低频扩展到人耳能听到的最低频率。
频率范围（-10db）：19Hz-250kHz
额定功率：250W
标准覆盖角：N/A
灵敏度：99.5dB
阻抗：4欧姆
体积（宽X高X深）：1220X762X610mm
QSC ISA 450 功率放大器

美国
立体声模式（双声道驱动） 每声道平均持续输出功率
8Ω 20Hz - 20kHz/0.1% THD 260W
4Ω 20Hz - 20kHz/0.1% THD 425W
2Ω 20Hz - 20kHz/1% THD 700W
桥接单声道模式 平均持续输出功率
8Ω 1 kHz/0.1% THD 900W
4Ω 1 kHz/1% THD 1400W
失真(SMPTE-IM) < 0.01%
高度 3U
QSC ISA 750 功率放大器

美国
功放: 2×450W/8Ω，2×650W/4Ω，2×1200W/2Ω
频率响应：±0.25 dB (20 Hz-20 kHz)
相位响应：±15°（20Hz-20KHz）
信噪比: ﹥105dB
电压增益: 1.4V/8Ω（32.1dB）或26dB
阻尼系数：>500（20Hz-500Hz）
串音: ﹥55dB
共模抑制比:﹥45dB (20Hz-1kHz)
QSC ISA 1350 功率放大器

美国
立体声模式（双声道驱动） 每声道平均持续输出功率
8Ω 20Hz - 20kHz/0.1% THD 800W
4Ω 20Hz - 20kHz/0.1% THD 1300W
2Ω 20Hz - 20kHz/1% THD 2000W
直接输出，立体声模式 1500W
桥接单声道模式 平均持续输出功率
8Ω 1 kHz/0.1% THD 2800W
4Ω 1 kHz/1% THD 4000W
失真(SMPTE-IM) < 0.01%
高度 3U
QSC DCA 1622 功率放大器

美国
由于功波（PowerWaveTM）技术的采用，DCA功放将影院声音效果提高到了一个全新的水平。它不仅能带来更强的低音和更透亮的高音，还能避免不必要的热消耗，提高可靠性。
功放: 2×450W/8Ω，2×650W/4Ω，2×1200W/2Ω
频率响应: ±0.25 dB (20 Hz-20 kHz)
相位响应：±15°（20Hz-20KHz）
信噪比: ﹥105dB
电压增益: 1.4V/8Ω（32.1dB）或26dB
阻尼系数：>500（20Hz-500Hz）
串音: ﹥55dB
共模抑制比:﹥45dB (20Hz-1kHz)
QSC DCA 2422 功率放大器

美国
QSC DCM-10D分频监听控制器

美国
体积（高X阔X深）：134×483×356 mm
电源电压要求：85伏交流-260伏交流，50/60Hz

其他
Dolby CP650信息处理器

美国
七声道平衡输出（最大输出+62 dBu至平衡输出
内置诊断设施确认整个声音系统的性能
Dolby CP750信息处理器

美国
CP750能够从数字影院服务器接收八个PCM声道。另有三个数字输入端能够接收映前片和其他轮换节目源的PCM或多达5.1声道的杜比数字信号。它的八声道模拟输入端能够从现有的声音处理器接收音频，使电影院既能放映胶片电影，又能放映数字电影。
时序电源
LAX PSC801

输出交流电源:
110VAC&220VAC(MAX/CH)
输出插头: 8(8*n output, n=1,2,3…)
输入电压: 100VAC 30A
最大, 220VAC 20A
最大功率消耗: 15W
YAMAHA MG-166C调音台

16个输入通道，10个话筒输入，4组立体声线路输入，1-8通道设三段式中段扫频均衡，9/10-15/16通道设三段式均衡器；6组母线(立体声+4编组)，三个辅助发送，一个立体声回送；前6个话筒通道内置压缩器，所有通道均有高通滤波器；机身耐用轻巧，仅5.3kg，可上机架安装。
均衡器DBX 231

美国
体现了DBX优异的性价比传统。此外，包括双31段 1/3倍频程的均衡器，231还提供了+-12dB的输入增益调整范围，可切换的+-6dB 或 +-12dB 的提升/衰减模式，XLR连接器，25mm行程的提升衰减推子，1/4”的TRS输入连接器，为静音操作提供平衡输入和输出。Dbx 231精心的设计和采用顶级质量的元器件，保证了可靠和卓越的性能。
1、双31段，1/3倍频程恒定Q频段
2、可切换的+6db或+12db提升/衰减量程
3、每倍频程12db，40Hz低端截止滤波器
4、+12db输入增益调节范围
5、监视输出电平的4段LED梯级显示
6、大于108db的信号动态范围
7、〈10kHz至50kHz的频率响应
硬盘录音机
Fostex DV824

美国
DV824是新一代的单机式多轨录音机。它在一个独特完整的设备上能够将高品质的8轨声音录制到12cm标准格式的DVD-RAM碟片中，体现了当前多轨录音机设计的最前沿技术。它采用模块化设计，可以根据实际使用要求进行配置，可以实现时间码/Bi-Phase锁定功能、IEEE1394接口功能、增加一个内置硬盘以作自动备份等。
