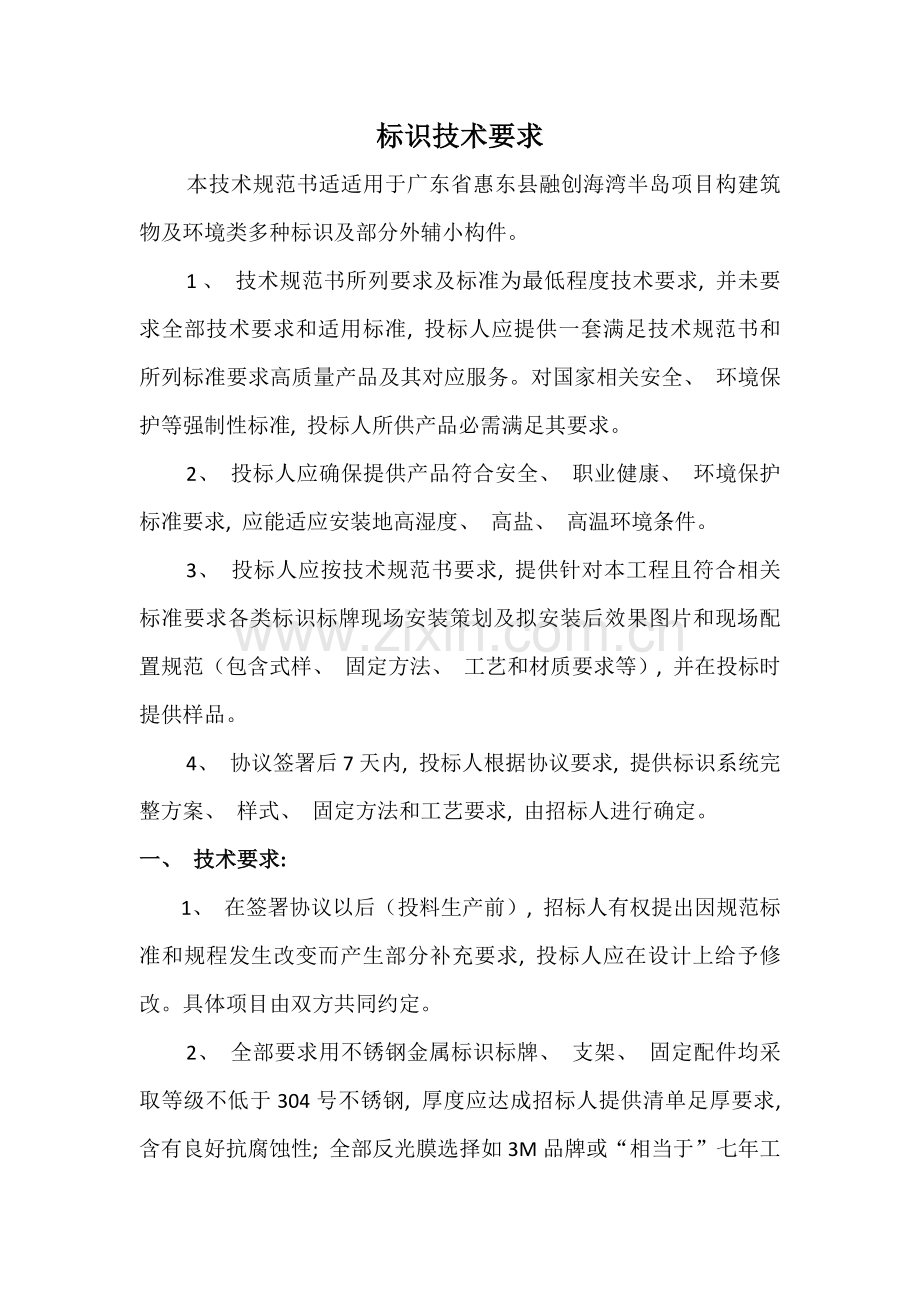

标识技术要求
   本技术规范书适适用于广东省惠东县融创海湾半岛项目构建筑物及环境类多种标识及部分外辅小构件。
1 、 技术规范书所列要求及标准为最低程度技术要求, 并未要求全部技术要求和适用标准, 投标人应提供一套满足技术规范书和所列标准要求高质量产品及其对应服务。对国家相关安全、 环境保护等强制性标准, 投标人所供产品必需满足其要求。
2、 投标人应确保提供产品符合安全、 职业健康、 环境保护标准要求, 应能适应安装地高湿度、 高盐、 高温环境条件。
3、 投标人应按技术规范书要求, 提供针对本工程且符合相关标准要求各类标识标牌现场安装策划及拟安装后效果图片和现场配置规范（包含式样、 固定方法、 工艺和材质要求等）, 并在投标时提供样品。
4、 协议签署后7天内, 投标人根据协议要求, 提供标识系统完整方案、 样式、 固定方法和工艺要求, 由招标人进行确定。
一、 技术要求:
  1、 在签署协议以后（投料生产前）, 招标人有权提出因规范标准和规程发生改变而产生部分补充要求, 投标人应在设计上给予修改。具体项目由双方共同约定。

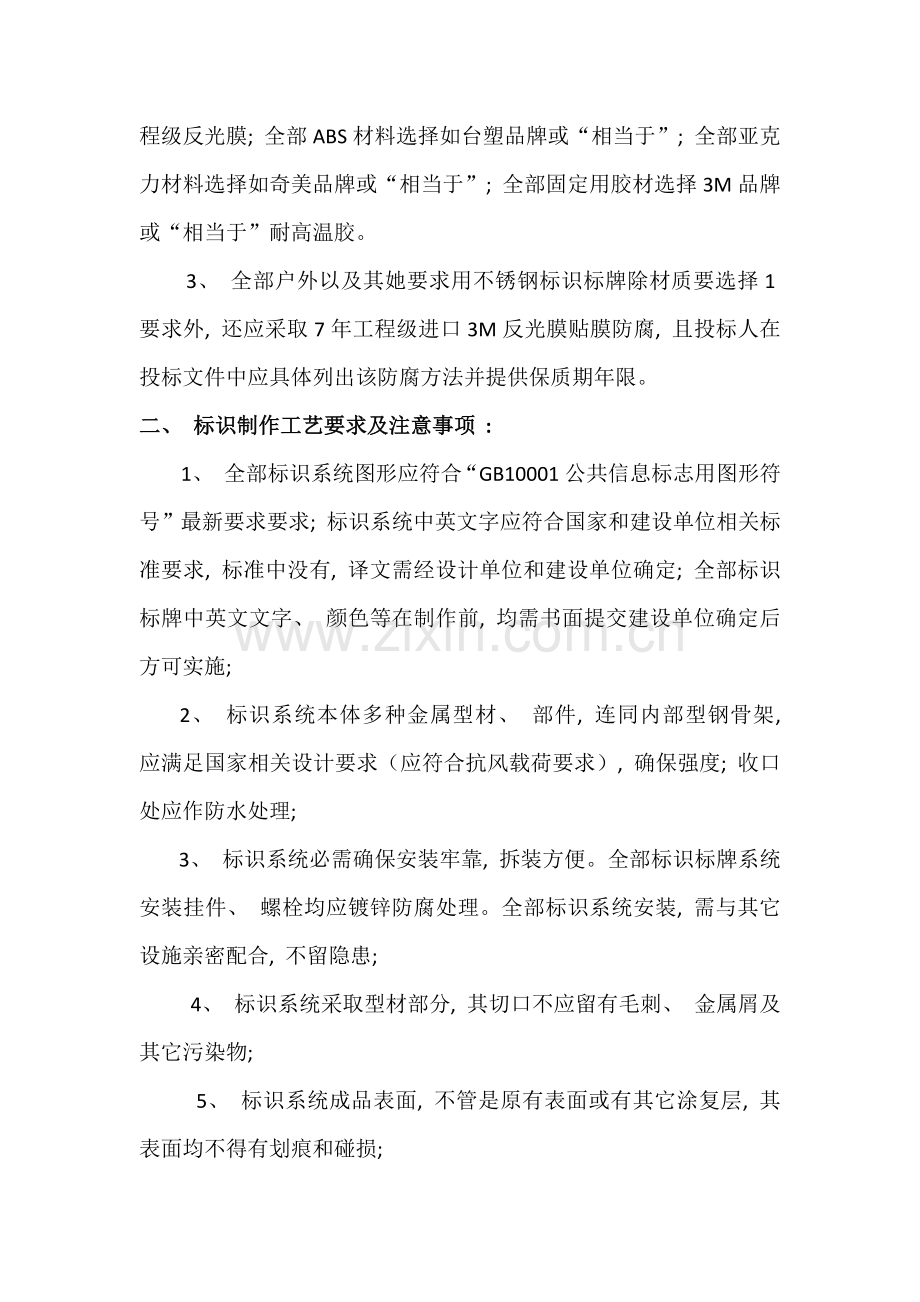

2、 全部要求用不锈钢金属标识标牌、 支架、 固定配件均采取等级不低于304号不锈钢, 厚度应达成招标人提供清单足厚要求, 含有良好抗腐蚀性; 全部反光膜选择如3M品牌或“相当于”七年工程级反光膜; 全部ABS材料选择如台塑品牌或“相当于”; 全部亚克力材料选择如奇美品牌或“相当于”; 全部固定用胶材选择3M品牌或“相当于”耐高温胶。
3、 全部户外以及其她要求用不锈钢标识标牌除材质要选择1要求外, 还应采取7年工程级进口3M反光膜贴膜防腐, 且投标人在投标文件中应具体列出该防腐方法并提供保质期年限。
二、 标识制作工艺要求及注意事项  :
  1、 全部标识系统图形应符合“GB10001公共信息标志用图形符号”最新要求要求; 标识系统中英文字应符合国家和建设单位相关标准要求, 标准中没有, 译文需经设计单位和建设单位确定; 全部标识标牌中英文文字、 颜色等在制作前, 均需书面提交建设单位确定后方可实施;
     2、 标识系统本体多种金属型材、 部件, 连同内部型钢骨架, 应满足国家相关设计要求（应符合抗风载荷要求）, 确保强度; 收口处应作防水处理;
     3、 标识系统必需确保安装牢靠, 拆装方便。全部标识标牌系统安装挂件、 螺栓均应镀锌防腐处理。全部标识系统安装, 需与其它设施亲密配合, 不留隐患;
    4、 标识系统采取型材部分, 其切口不应留有毛刺、 金属屑及其它污染物;
     5、 标识系统成品表面, 不管是原有表面或有其它涂复层, 其表面均不得有划痕和碰损;
     6、 全部标识系统均应考虑安装及检修方便。
7、 亚克力标牌加工要求:  亚克力出模热弯成形, 尺寸及形状一致, 表面无气泡及划痕。热弯成形后表面经过粗砂、 细砂、 碾磨处理, 确保其表面平滑无台阶。 完成后表面光泽柔和均匀、 无颗粒状物、 无气泡、 透光均匀。
     8、 不锈钢工艺要求:  不锈钢板须刨坑折弯焊接（不锈钢板须先刨坑后折弯, 以确保边缘挺拔度）; 确保折弯处圆弧角R＜1MM。   焊接前清除表面油污, 降低焊缝形成虚焊、 气孔、 裂纹等缺点。 焊接完后将全部可见焊缝打磨光滑, 与周围表面一样平滑, 无显著划痕。
9、 烤漆工艺要求:  清洗表面残留物, 补灰, 打磨等一系列表面处理。 采取环境保护型优质油漆烤漆处理。烤漆房须无尘埃颗粒车间, 烤漆表面涂层三涂三烤处理, 涂层厚度大于或等于35微米。
    10、 油漆色彩要符合设计方案要求,  面漆膜应平滑、 均匀, 不许可出现流痕、 皱纹、 桔皮、 气泡、 夹杂等影响装饰效果缺点。
     11、 丝印工艺要求:  菲林冲制网版, 丝印表面用酒精或白电油将表面清理洁净。  丝印色彩要符合设计方案要求, 字体及图案笔划清楚, 无变形、 锯齿等缺点。 丝印图形文字颜色与底色对比无显著渗透现象。
     12、 完工外观要求:   安装完成后标识牌外观精美, 表面无螺钉, 无划痕、 气泡及显著颜色不均匀, 烤漆须无显著色差, 所用材料符合设计要求。
1）、 标牌周围应平直, 不应有显著毛刺和齿形及波形, 正面应平整光洁。 边框线应匀称、 平直, 不应弯曲断缺。
2）、 文字、 符号大小和线条粗细应整齐醒目, 排列匀称, 不应断缺和模糊不清。
3）、 表面不应有裂纹和显著擦伤丝纹以及有影响其清楚锈迹、 斑点、 暗影; 表面应光滑、 平整、 无变形, 含有较强耐温、 耐腐蚀性, 确保不褪色、 不老化、 不起壳, 。
4）、 涂镀层不应有气孔、 气泡、 雾状、 污迹、 皱纹、 剥落迹象和显著颗粒杂质。
5）、 粘贴标牌不应出现折痕、 皱纹、 自卷、 撕裂和粘结剂渗出等现象。
6）、 标牌颜色应清楚醒目、 色泽均匀, 不应有泛色。两种及两种以上颜色套印标牌, 色彩间边缘应整齐、 清楚, 两色相接处不应有间隙。
7）、 各标识标牌尺寸必需符合要求, 标识标牌内容、 字体、 字体颜色及底色符合要求, 并严格按招标人提供清册及版式要求制作, 依据内容、 字体大小按标牌尺寸合理设计, 同一标牌字体应大小协调, 排列整齐。投标人负责全部标识标牌能为招标人按技术规范要求正常使用。
三、 标识安装要求:
1、 标识牌要求能牢靠固定, 固定位置要朝向关键道路或通道, 全部金属配件要求为不低于304号不锈钢; 若需要固定支架, 使用不低于304号不锈钢材料。
2、 采取标识牌框架内部有固定模板支架方法, 使标牌整体美观, 表面看不到铆钉。
3、 安装施工注意事项
1）、 标识安装位置必需严格根据设计要求, 不得私自改变位置,
不清楚时, 需主动请示工程部或与用户协调
2）、 玻璃胶打胶方法需用S形打法, 方便排除空气, 使标识贴紧墙体。
3）、 必需合理采取胶粘剂, 海绵胶, 双面胶只能临时固定使用, 不能图方便, 直接用于永久固定标牌。
4）、 安装时人员必需带棉质手套, 预防牌面出现手印。
5）、 施工人员如需打孔挖坑必需取得对方人员许可方可进行
6）、 标识安装后外观必需整齐, 不得弄脏墙体等安装基础, 立刻清理安装所留下垃圾, 保护好周围环境
7）、 安装结束后, 首先必需自检达成相关标准后再由建设单位验收。
