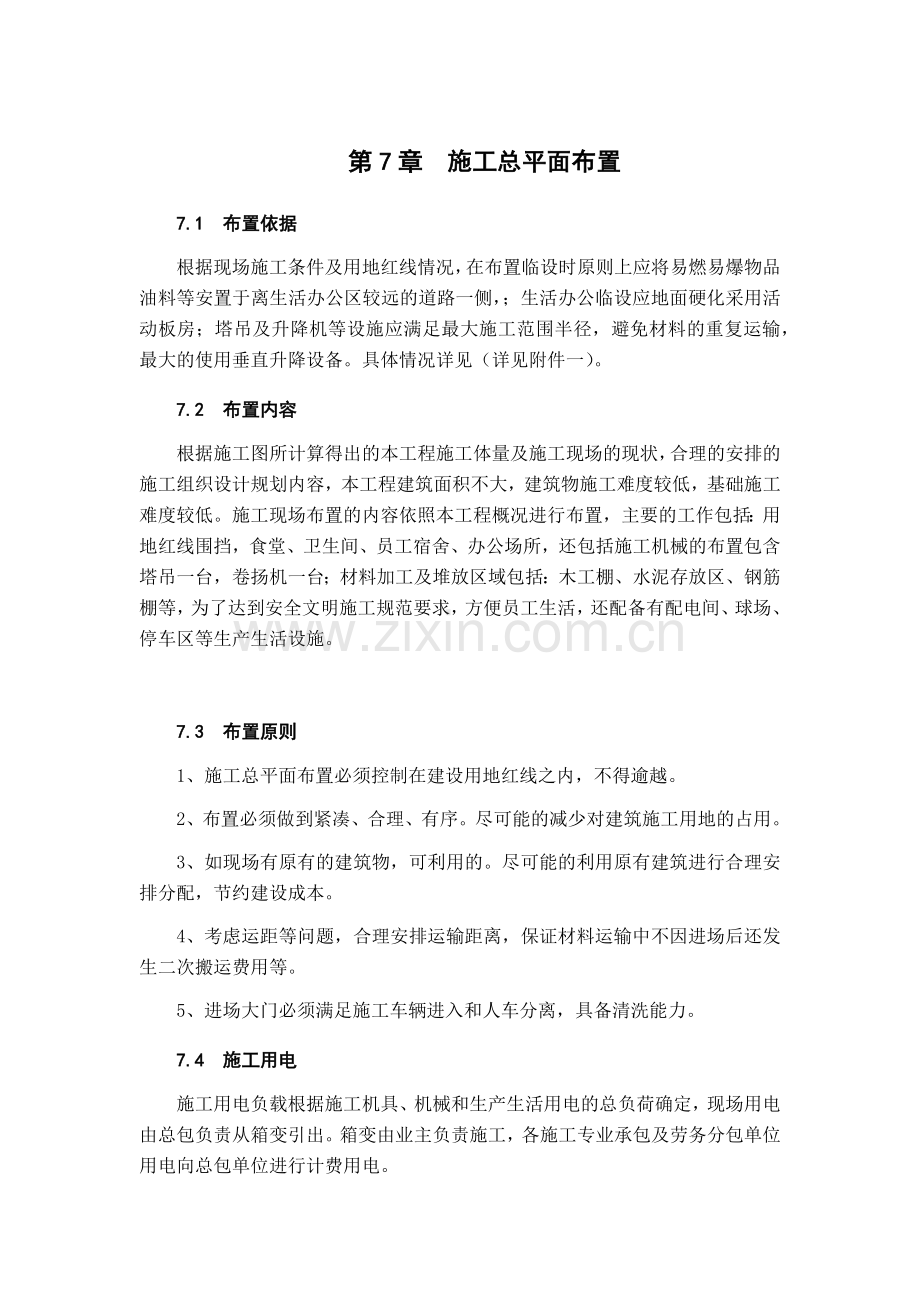

第7章 施工总平面布置
7.1 布置依据
根据现场施工条件及用地红线情况，在布置临设时原则上应将易燃易爆物品油料等安置于离生活办公区较远的道路一侧，；生活办公临设应地面硬化采用活动板房；塔吊及升降机等设施应满足最大施工范围半径，避免材料的重复运输，最大的使用垂直升降设备。具体情况详见（详见附件一）。
7.2 布置内容
根据施工图所计算得出的本工程施工体量及施工现场的现状，合理的安排的施工组织设计规划内容，本工程建筑面积不大，建筑物施工难度较低，基础施工难度较低。施工现场布置的内容依照本工程概况进行布置，主要的工作包括：用地红线围挡，食堂、卫生间、员工宿舍、办公场所，还包括施工机械的布置包含塔吊一台，卷扬机一台；材料加工及堆放区域包括：木工棚、水泥存放区、钢筋棚等，为了达到安全文明施工规范要求，方便员工生活，还配备有配电间、球场、停车区等生产生活设施。

7.3 布置原则
1、 施工总平面布置必须控制在建设用地红线之内，不得逾越。
2、 布置必须做到紧凑、合理、有序。尽可能的减少对建筑施工用地的占用。
3、 如现场有原有的建筑物，可利用的。尽可能的利用原有建筑进行合理安排分配，节约建设成本。
4、 考虑运距等问题，合理安排运输距离，保证材料运输中不因进场后还发生二次搬运费用等。
5、 进场大门必须满足施工车辆进入和人车分离，具备清洗能力。
7.4 施工用电
施工用电负载根据施工机具、机械和生产生活用电的总负荷确定，现场用电由总包负责从箱变引出。箱变由业主负责施工，各施工专业承包及劳务分包单位用电向总包单位进行计费用电。

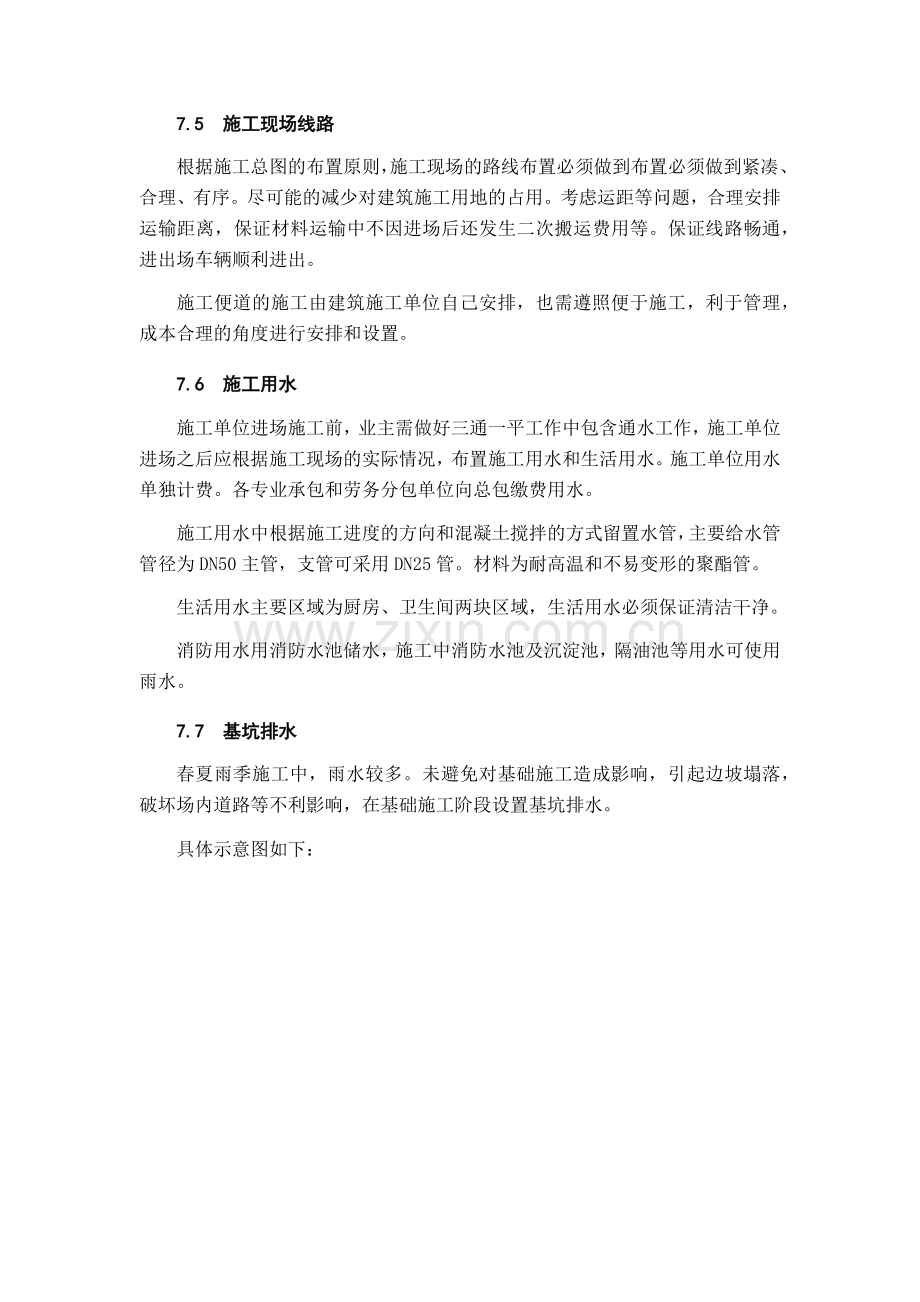

7.5 施工现场线路
根据施工总图的布置原则，施工现场的路线布置必须做到布置必须做到紧凑、合理、有序。尽可能的减少对建筑施工用地的占用。考虑运距等问题，合理安排运输距离，保证材料运输中不因进场后还发生二次搬运费用等。保证线路畅通，进出场车辆顺利进出。
施工便道的施工由建筑施工单位自己安排，也需遵照便于施工，利于管理，成本合理的角度进行安排和设置。
7.6 施工用水
施工单位进场施工前，业主需做好三通一平工作中包含通水工作，施工单位进场之后应根据施工现场的实际情况，布置施工用水和生活用水。施工单位用水单独计费。各专业承包和劳务分包单位向总包缴费用水。
施工用水中根据施工进度的方向和混凝土搅拌的方式留置水管，主要给水管管径为DN50主管，支管可采用DN25管。材料为耐高温和不易变形的聚酯管。
生活用水主要区域为厨房、卫生间两块区域，生活用水必须保证清洁干净。
消防用水用消防水池储水，施工中消防水池及沉淀池，隔油池等用水可使用雨水。
7.7 基坑排水
春夏雨季施工中，雨水较多。未避免对基础施工造成影响，引起边坡塌落，破坏场内道路等不利影响，在基础施工阶段设置基坑排水。
具体示意图如下：
图5.1 基础排水示意图
7.8 平面图的绘制
工程按时完成施工任务，本着科学、合理优化的的原则进行平面的布置。详见《新长江投资集团厂前区办公楼施工平面布置图》附图一。

第8章 施工质量保证措施
8.1 技术保证措施
根据现场施工中的施工进度和建设流程，建筑施工单位在施工中根据合同的要求和图纸的技术指标进行现场施工，在施工的过程中，各各节点的质量控制采取严格控制施工质量验收的标准进行，施工任务的布置和验收任务。
当施工中出现各种变更与原有合同和施工图纸不符合的情况下，按照以下表格的责任人进行施工任务的布置和质量的控制，具体操作人员由现场的各专业施工员进行把控。具体如下图：
表9.1土建施工文件目录
序号
文件名称
责任人
1
施工承包合同
公司法人
2
项目开工报告
项目经理
3
技术交底记录、图纸会审会议纪要
项目总工
4
施工组织设计或施工方案
项目总工
5
设计变更通知单、工作联系单
资料员
6
原材料出厂合格证
材料员
7
原材料试验报告
材料员
8
施工定位测量记录、测量日志
测量员
9
隐蔽工程记录
班组长
10
工程质量评定及质量事故处理报告
项目经理
11
完工验收证明
资料员
12
施工总结、技术总结
项目总工
13
竣工报告（含停、复工报告）
项目经理
14
施工日志、大事记、天气记录
施工员
项目经理责任制。
该表格资料涵盖整个施工过程各个阶段资料，在施工的各个阶段所对应的资料必须真实的反应出整个施工过程的技术和质量控制点，资料编制的和收集工作由现场项目经理同意协调完成，项目经理对收集的资料完整无误后进行严格的保管，不得遗失，不容篡改。
8.2 原材料质量保证措施
1、严格执行进场材料三证检查制度。对于没有出场合格证、材料检测合格报告、购买合同的材料一律不得使用。三证缺一不可。
2、若经查实，对于存在以次充好，以假乱真的材料进入施工现场时，对于现场管理人员和施工单位进行处罚。
3、对于地材的采购优先选用本地供应商。
8.3 施工质量管理
根据国家标准委及城建部编制的《建筑安装工程质量检验与评定统一标准》GBJ300-88，严格执行验收程序组织各方单位验收小组对各分部分项工程及主体项目验收，坚持用科学发展观的角度确保工程质量符合设计要求，国家施工工艺要求，符合合同所要求的各个节点的品牌，技术参数，规格型号及设计院出具的设计变更单等等种类皆是质量管理中的重点工作。
在施工过程中，施工总承包单位对专业承包和劳务分包单位必须按照业主单位的合同及时有效的行使总包管理权限，各专业承包单位，劳务分包单位必须服从总包的质量管理和业主的垂直管理。
8.3.1 质量管理机构
本着客观可行的基本要求和严谨的管理体系，制定符合现场实际请的组织管理机构网络图，梳理各个部门及工作岗位上的具体职责，有利于现场质量管控中遇到的各种具体问题得到及时有效的解决，最终为达到符合要求的工程质量服务，具体的管理网络图如下图：
图4.4 质量管理机构图

8.3.2 质量技术要求
关于质量把控的技术层面上根本上的掌握和知悉应还原至对于施工图的掌握和熟悉，对施工工艺的掌握和针对疑难的施工工艺安排专业的施工组织方案设计，做好施工中针对各种质量问题出现的预案和预防措施，施工单位对施工队伍做好技术交底，组织学习和实验对不了解施工工艺的学习等措施。
针对不同的施工项目不同的结构类型应有不同的项目目标管理，进而进行目标分解工，依照单位工程、分部工程、分项工程、各检验批等进行合理的项目分解工作，中间穿插各施工队伍和专业种类应充分在技术交底的同时完成技术的交底。各司其职，层层把控，责任到各施工班组，各施工队伍，各专业承包单位，自下而上的进行质量目标的管理，再由上而下的进行质量目标达成的考核。做出精品工程，确保质量过硬，经得起时间和各种考验。
项目总工及时的发现和指正不合理的设计和存在不合理的施工情况，对于质量有影响的情况以专业的总工程师的角度出发，从技术的层面给出专业的应对措施，保证数据无误，判断无误，对施工单位负责，对业主单位负责，保证质量过关，质量终身制这一核心观念时刻记在心中。
8.3.3 施工过程质量管理
工程质量管理的核心在于施工过程中对于正在发生的质量进行管控，发现问题，提出问题，整改问题。并对存在不合理的施工工艺和难以完成的施工时间及时的提出优化和调整，适应现场实际情况，保证施工的顺利进行，在时间节点允许的情况下进行深度优化，如有影响后续工作的情况下对于整个工期进行调整和对各个流水施工段进行前后的调整。
施工质量的好坏往往跟施工单位采购的材料与设计和合同所约定是否一致存在紧密的关联。现场材料人员对于进场材料的检验关系到整个项目验收能否顺利通过验收有着尤为重要的作用。按照国家标准，对于钢筋，混凝土，砂浆，地材，板材，乳胶漆，防水材料等都需出具产品合格证书，进场批次必须得到正品厂家的认证，及时送检到检测机构进行检查，如发现大面积的不符合设计标准要求，该批次材料不得用于此工程。严禁使用各种贴牌，假冒伪劣产品。对于因材料不合格而影响整体质量的验收小组有权拒绝验收，并要求施工单位按照设计及合同要求进行全面的整改。
施工人员施工工艺水平的限制也是对施工过程中整体质量影响的重要因数之一，施工人员应在班组统一的安排下使用经验丰富，施工工艺知悉透彻的成熟大工进行施工，保证施工过程中各半成品的质量稳定性和减少施工质量事故的发生。
针对隐蔽工程的质量，应严格执行“三检”制度，保证现场施工工艺水平和成品质量。隐蔽工程的验收过程需会同监理、业主等单位进行全面的把关，采取抽查或是全面检查的方法对可能存在质量问题的地方进行隐蔽验收，对于抽查不合格的方应记录作为重点部位进行检查，如大面积的不符合质量要求，施工单位必须返工处理。监理及业主单位留有资料下次检查作为重点项目进行质量验收。
成品保护工作，是对已完成工作面的一种保护措施，现场施工人员及各配合施工的施工单位对于已完成的工作面必须精心的保护，如吊顶，幕墙，地砖，墙面抹灰乳胶漆等工作面，必须制定好合适的施工工序，有前有后的实行工程管理和保护。确保产品表面无刮痕，损伤等。
施工总包单位按照合同约定数量接收施工图纸后，各专业的工程师应对各个专业的施工图纸进行专业分解，计算工程量。并会同各施工班组长针对各施工要点进行技术交底和问题澄清，最后将所发现的问题一并汇集到业主单位，业主单位与设计单位进行关于施工图纸的深化等事宜进行沟通协调，出具优化后的施工图纸或是变更设计单，施工班组及各专业承包单位根据优化后的施工图进行施工方案的编写，尤以对深化或是优化后的图纸进行再次的审图，保证无遗漏和可行性。
施工材料半成品的质保和设备电气电器洁具等产品，应有完整的质保期限，质保期内非人为的损害，生产厂家必须无条件的执行质保协议。
施工现场管理人员，对于质量的管控应树立精品工程理念，保证工程试用期内无质量问题，工程使用中无质量问题，业主单位满意，施工单位争先创优。
