河西某某公园监控系统改造方案
时间：2014-12-06      分类：远程视频监控
1. 项目名称
河西中央公园监控系统改造项目
2. 项目背景
根据实际需要，结合情况, 谨对河西中央公园监控系统的改造提出的方案、策划设计。
本方案设计基于以下方面的考虑：
· 作为本次系统解决方案,从业务技术可行性方面进行分析
· 以安全与运行稳定为首要目标
· 以安装方便，易于实施
· 为未来发展预留必要的接口与基础
3．系统设计依据
本套方案是一次监控系统的改造工程，在充分利用河西中央公园原有设备的基础上，考虑整体系统的兼容性和稳定性以及方便性，使其安防系统成为一套安全、先进、稳定的安保管理平台。
为了河西中央公园的日常管理及安防要求达到标准，本改造方案延用原本监控系统、网路视频矩阵、更换高清枪机及部分高速球，保证每个监控部位的安全性、保密性、实时性。
数字监控系统
数字监控系统，可以随时观察和记录到河西中央公园要害部位的整个现场动态情况，从而保证整部门管理的正常、顺利进行。
1.  系统概述
本次改造包括，监控中心机房的整改、摄像头的更换、部分传输线缆的重新布防；等几项内容。
（1）系统的组成及功能

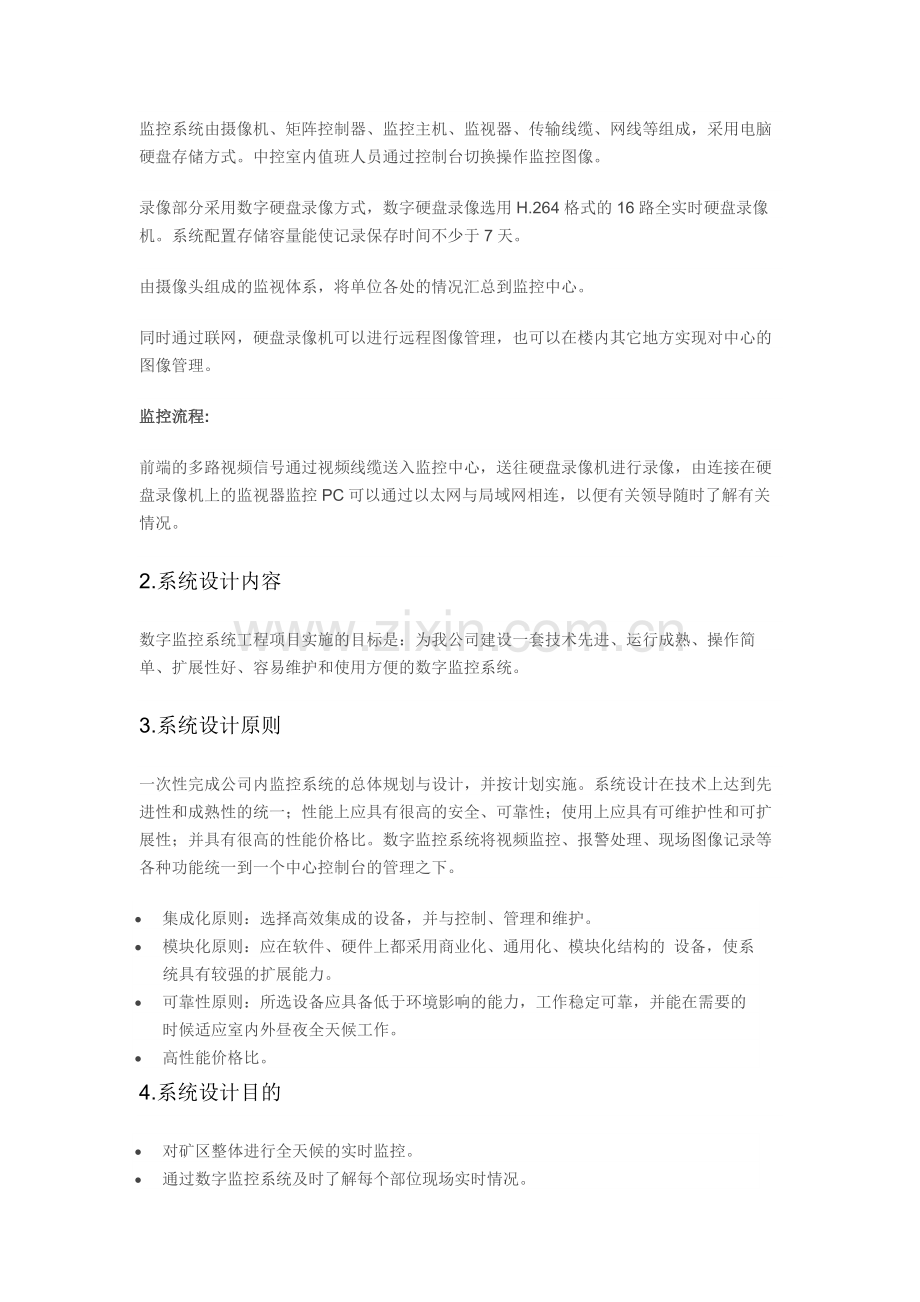

监控系统由摄像机、矩阵控制器、监控主机、监视器、传输线缆、网线等组成，采用电脑硬盘存储方式。中控室内值班人员通过控制台切换操作监控图像。
录像部分采用数字硬盘录像方式，数字硬盘录像选用H.264格式的16路全实时硬盘录像机。系统配置存储容量能使记录保存时间不少于7天。
由摄像头组成的监视体系，将单位各处的情况汇总到监控中心。
同时通过联网，硬盘录像机可以进行远程图像管理，也可以在楼内其它地方实现对中心的图像管理。
监控流程:
前端的多路视频信号通过视频线缆送入监控中心，送往硬盘录像机进行录像，由连接在硬盘录像机上的监视器监控PC可以通过以太网与局域网相连，以便有关领导随时了解有关情况。
2.系统设计内容
数字监控系统工程项目实施的目标是：为我公司建设一套技术先进、运行成熟、操作简单、扩展性好、容易维护和使用方便的数字监控系统。
3.系统设计原则
一次性完成公司内监控系统的总体规划与设计，并按计划实施。系统设计在技术上达到先进性和成熟性的统一；性能上应具有很高的安全、可靠性；使用上应具有可维护性和可扩展性；并具有很高的性能价格比。数字监控系统将视频监控、报警处理、现场图像记录等各种功能统一到一个中心控制台的管理之下。
· 集成化原则：选择高效集成的设备，并与控制、管理和维护。
· 模块化原则：应在软件、硬件上都采用商业化、通用化、模块化结构的 设备，使系统具有较强的扩展能力。
· 可靠性原则：所选设备应具备低于环境影响的能力，工作稳定可靠，并能在需要的时候适应室内外昼夜全天候工作。
· 高性能价格比。
4.系统设计目的
· 对矿区整体进行全天候的实时监控。
· 通过数字监控系统及时了解每个部位现场实时情况。
· 根据此数字监控系统提前发现危险现象，提高日常工作管理。
5.系统结构
5.1 系统组成
整个系统由前端设备、传输处理设备、中央控制室设备三个主要部分组成：⑴ 前端设备包括：
⑵ 传输设备包括：
⑶ 中央控制室设备包括：
根据建筑设计及环境布局，本着高效可靠，经济实用的设计原则，本系统的数字监控系统分主要分为外围设备部分与监控中心部分及传输部分。系统的核心部分是图像处理与控制部分及监控中心主机。
5.2  系统结构说明
为了扩大安保人员在监控中心对单位内外的监控范围，减少监控区域内的死角,监控点的分布以综合部提出的方案为基础，并考虑建筑安装要求而设定。（见摄像头一览表）。
在电视监控系统的配置中，硬盘录像机可以为每一路视频信号都叠加进字符，日期，以便在每一路视频图像上显示图像地址和时间，这样就能清楚地记录下报警的图像地址、时间，并有利于指示操作人员对监视图像场所的判断。
6.传输系统
本系统线缆传输主要分为三大部，分别为：视频信号传输、控制信号传输、电源传输。根据单位现场实际情况和具体要求：
1. 视频信号主要采用，铜芯传输介质，高编织屏蔽网SYV 75－5同轴国标电线进行传输。
2. 控制信号主要采用RVVP 2X0mm2的屏蔽护套软体国标铜线进行传输。
3. 电源传输主要用于系统前端设备、终端设备、主系统供电（220VAC、24VAC、12VDC）。选用RVV 2X1.5mm2的护套软体国标铜线。
4. 远距离传输（从车间到机房，和从宿舍楼到机房）采用光纤，这里选用容量最高的4芯单模光纤。
7.监控中心
本系统的监控中心控制部分采用数字式硬盘录像主机(视频管理软件)，完成对前端摄像机画面在显示器上的显示和多路画面的录像记录功能。
· 硬件接口
①视频输入，音频输入     ②视频输出，音频输出   ③语音输入、USB接口
④VGA显示器输出          ⑤RS-232、RS485接口，键盘接口（含一个级联接口）
⑥网络接口               ⑦报警输入、报警输出模块    ⑧电源
