预应力空心板吊装施工技术方案

一、 工程概况：
本工程为5-20米预应力砼空心板桥，桥中心桩号K1+390，下部结构为柱式墩台，钻孔桩基础。桥全长106米，桥宽为净16米+2*2.25米人行道，全宽20.5米。全桥五孔一联，共一联；伸缩缝采用GQF-C60伸缩缝。连端支座采用圆板式四氟滑板橡胶支座（GYZF4250X37mm），其余支座采用圆板式普通橡胶支座（GYZ250X42mm）。本工程单块空心板梁重30吨，最大吊装重量为30吨。
二、测量准备工作
1、 依据设计图纸，用全站仪放出桥台、桥墩上的垫石的中心线。
2、 用水准仪测出垫石的标高。
3、 根据设计图纸垫石的布置，放出支座十字线。
三、机械设备配置
1、25吨汽车吊2台，回旋半径10米；50吨汽车吊2台，回旋半径15米。
2、40吨平板拖车1台。
3、枕木10根（存梁和落梁时备用）。
四、运输线路保证
在空心板梁预制场至桥之间，修铺一条临时道路，并平整压实至安装现场（桥右幅的西边），以便拖车、吊车行走，确保运输车辆及吊车的安全。
五、空心板梁的吊装顺序
预制梁板以进场路前进方向为基准，采用两片板两跨对称吊装，吊装顺序按从左至右的顺序进行吊装。

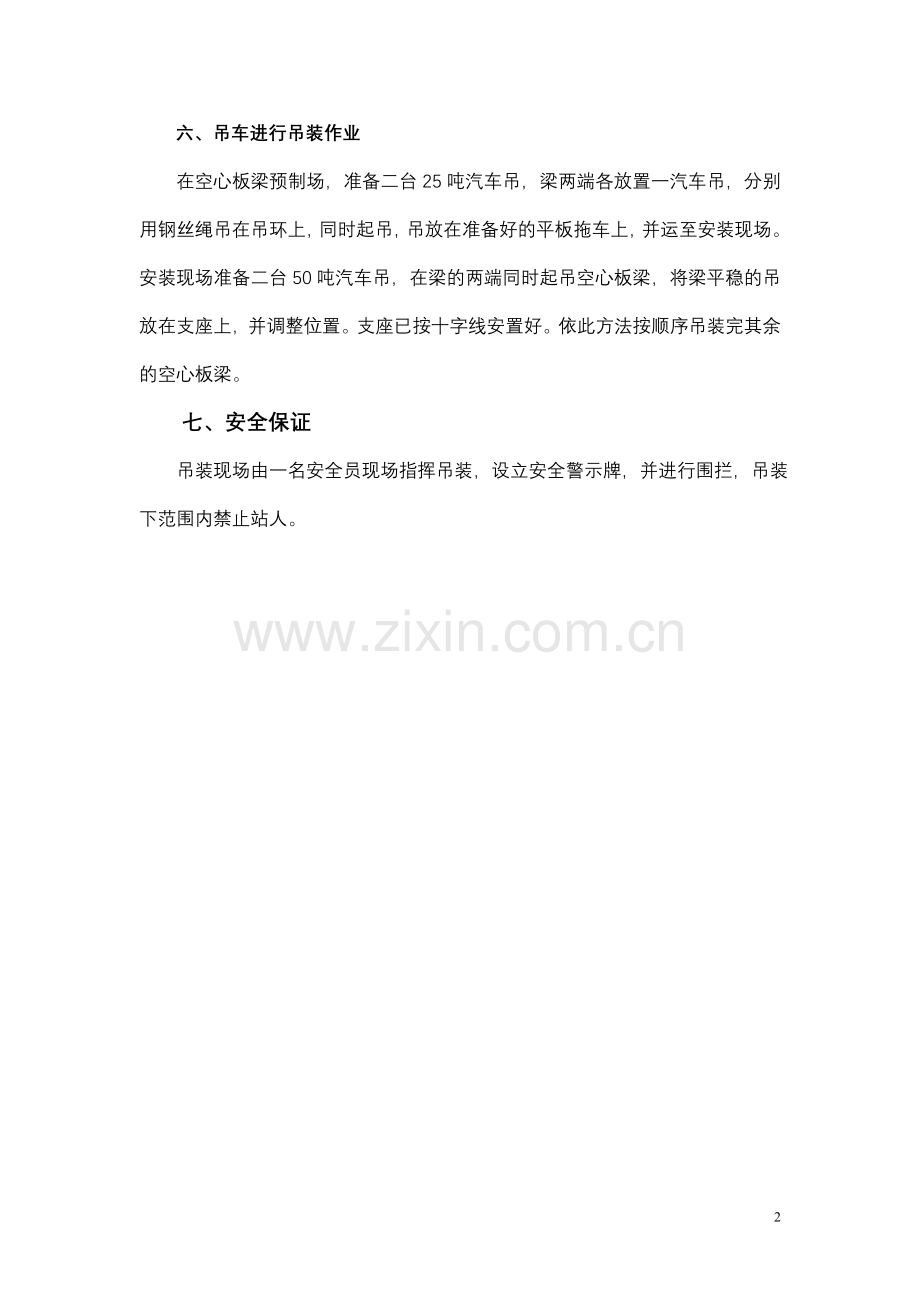

六、吊车进行吊装作业
在空心板梁预制场，准备二台25吨汽车吊，梁两端各放置一汽车吊，分别用钢丝绳吊在吊环上，同时起吊，吊放在准备好的平板拖车上，并运至安装现场。安装现场准备二台50吨汽车吊，在梁的两端同时起吊空心板梁，将梁平稳的吊放在支座上，并调整位置。支座已按十字线安置好。依此方法按顺序吊装完其余的空心板梁。
七、安全保证
吊装现场由一名安全员现场指挥吊装，设立安全警示牌，并进行围拦，吊装下范围内禁止站人。
