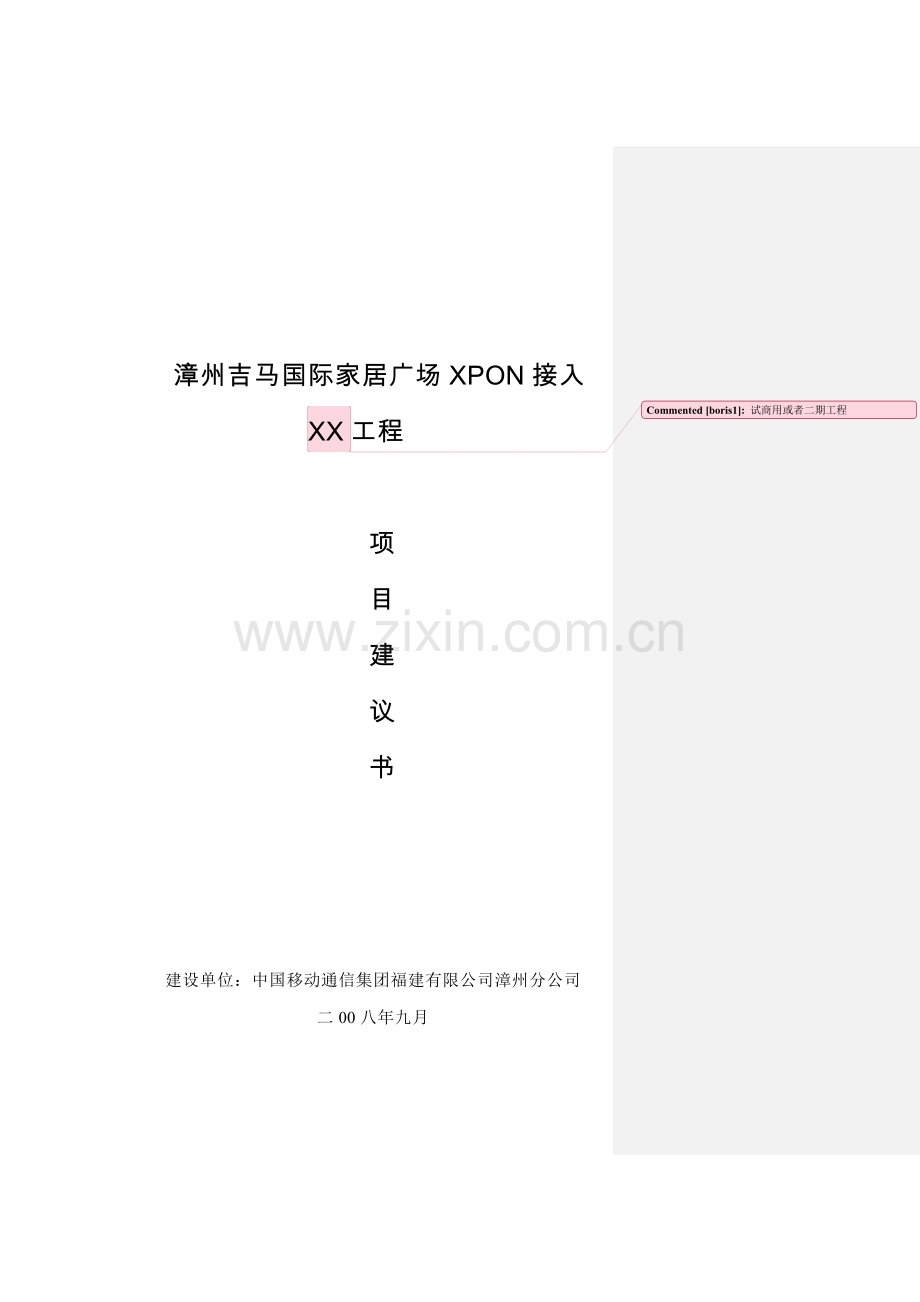

漳州吉马国际家居广场XPON接入XX工程项目建议书.doc

漳州吉马国际家居广场XPON接入XX试商用或者二期工程
工程

项
目
建
议
书

建设单位：中国移动通信集团福建有限公司漳州分公司
二00八年九月

漳州吉马国际家居广场XPON接入XX工程项目建议书
一、项目名称 1
二、项目背景 1
三、业务需求 1
四、建设方案及建设规模 2
4.1建设方案 2
4.1.1PON建设方案 2
4.1.2线路建设方案 3
4.2建设规模 4
五、投资估算 5
六、项目进度计划表 6

中国移动通信集团福建有限公司漳州分公司 i
一、项目名称
漳州吉马国际家居广场XPON接入XX工程
二、项目背景
近年来随着社会的发展，人们对于通信业务的需求不断增长，除了传统的话音、TDM专线等窄带业务外，对于宽带数据业务的需求迅速增长，更多用户开始关注基于宽带的新业务如3D网络游戏、远程教育、视频会议、可视电话、视频点播和IPTV等，同时这些增值业务也将成为运营商收入的增长点。成为运营商吸引用户，提供差异化服务，增加业务收入的重要手段。
宽带增值业务的推广，使用户对带宽的需求由原来的几兆变为十几兆甚至几十兆。光纤作为传输高速率、大容量、多业务的最佳媒质，使得接入手段的光纤化成为接入网的发展方向。
目前，对于接入层网络的光纤化工程方面有多种方式可以实现，以E/GPON技术为代表的FTTx的宽带接入网方式代表未来宽带接入的发展方向，包括FTTO/H（办公室/光纤到户）、FTTB（光纤到楼）等多种组网方式。FTTO/H是接入层网络的最终发展目标，采用光纤直接到户或到办公室实现接入层网络的全光纤化，可以为用户提供更加高的带宽，为用户提供语音、数据、多媒体等多种体验的业务；FTTB是一种更适合目前网络发展状况的低成本解决方案：采用E/GPON做接入承载，利用ONU侧的LAN和POTS接入，为小区住宅用户提供宽带和语音业务。
三、业务需求
吉马家居广场设有4层楼的大型卖场，每一个楼层，按照区域划分，可以划分为A区、B区、C区、D区。业务需求为各区域1-3层各信息点的宽带和电话接入。整个家居广场的信息点数量大概统计如下：
区域
工程涉及层数
信息点/层
总信息点/区域
A区
3
100
300
B区
3
40
120
C区
3
70
210
D区
3
70
210
总计

840
本工程须考虑840个信息点的带宽和语音接入，带宽接入为FE接口，话音接入提供普通电话接口。
四、建设方案及建设规模
4.1建设方案
4.1.1PON建设方案
基于E/GPON技术的FTTX解决方案，符合接入网拓扑特征，无源ODN体积小、环境适应性好，无电磁干扰和雷电干扰，降低了设备故障率。同时从OLT到ONU不少于20Km的长距离，符合大局所的建设思路。在网络拓朴上避免有源节点级联，网管一步到底，简化了机房，降低了供电、维护费用。光缆寿命可以达到50年，这远远优于铜缆的寿命。在设备管理方面，E/GPON具有完善的远端设备的状态检测、操作维护和故障管理的能力。基于光缆的无限带宽，使得E/GPON可以实现真正意义的全业务接入与“三网合一”。
由于整个家具城规模较大，类似住宅小区模式，故建议采用E/GPON的FTTB+LAN的接入方式，即光纤到楼道（FTTB，这里可以理解到家具城到某区域），然后给最终用户的接入方式采用五类线布放到用户指定信息点（LAN）。
E/GPON的OLT设备可以放置就近的全业务接入点机房（本次试商用将OLT放置于外贸机房内），给本家具城提供E/GPON接口，通过单芯尾纤到分光器，再到ONU设备，供ONU设备接入。随着业务的发展，以后还可以给附近的其他小区、商场或公司提供E/GPON接口，进行数据业务的接入。
E/GPON的ONU设备由于ONU侧采用LAN接入，传送距离受到五类线距离（标准定义不超过100米）的限制，必须把ONU设备靠近用户，根据本家具城的特点，可以将分光器和ONU设备放置在各个区域（A区、B区、C区、D区）各自的弱电间，然后从弱电间布放五类线和双绞线到用户信息点。
本期组网方案如下：

FTTB组网图
对于宽带数据业务，本次E/GPON试商用系统提供宽带接入。
对于窄带语音业务，本次E/GPON试商用系统提供测试方案，即通过增加传统的语音设备，通过E/GPON设备提供E1接口，将语音设备与局端机房的综合接入平台进行连接。正式商用系统考虑利用福建铁通原有的交换机来实现。
说明：
1) 宽带业务：PC通过五类线接入到5620G的FE端口，经分光器汇聚后到达OLT-5680T(或是5606T)，5680T(或是5606T)经过以太网GE光口接入到现有网络中的接入路由器或是BRAS，经CMnet接入Internet网络。如上图中的蓝线箭头所示。
2) 语音业务：增加传统窄带设备MSAN（UA5000）组网，通过PON提供E1透传，实现窄带业务。
考虑到未来核心网向IMS过渡,通过VOIP提供语音业务,本次华为方案可以平滑升级成为VoIP，升级后的拓扑如下：

4.1.2线路建设方案
本工程综合考虑现网光缆线路资源条件及PON接入组网需求,考虑新建配线光缆和引入光缆，新建配线、引入管道，满足PON接入对光缆的需求。逻辑图如下：

新建配线、引入管道：新建1孔管道0.5Km.
配线光缆段：外贸（OLT）至吉马家居广场（分光器），布放24芯G.652光缆3Km；
引入光缆段：吉马家居广场（分光器）至各楼层的弱电间（ONU），共布放24芯根据分光比测算
G.652光缆5Km；

4.2建设规模
Ø 设备建设规模
本工程根据组方案，考虑新增大容量OLT1套、ONU 40个、320线的窄带MSAN 1套。
根据目前家具城规模，考虑到装机率，设备端口数不必覆盖所有的信息点，同时根据ONU配备的24FE+24POTS的接口数量，ONU设备需求数量大致如下：
区域
工程涉及层数
信息点/层
总信息点/区域
ONU1数量/层
ONU2数量/区域
分光器/区域
1:8
1:16
A区
3
110
330
5
15
0
1
B区
3
40
120
2
6
1
0
C区
3
63
189
3
9
0
1
D区
3
70
210
3
9
0
1
总计

849
13
39
1
3

Ø 线路建设规模
本工程共新建1孔管道0.5Km、布放24芯G.652光缆8Km。
五、投资估算
本工程投资估算如下：
主要设备及配套投资表
主要设备
规格
单价
数量
合价
OLT
配2块PON板
80000
1
80000
ONU
24FE+24POTS
5000
39
195000
ONU
FE+4*E1
1000
1
1000
MSAN
320线
30000
1
30000
光分路器
1:16独立分光器
2000
7
14000
小计1

320000
配套设备
规格
单价
数量
合价
UPS
1KVA，65Ah
3000
37
111000
配套机架
600*600*1200
1500
37
55500
光交接箱

10000
1
10000
小计2

176500
合计

496500

通信弱电管道、光缆及五类线缆投资
名称
长度（公里）
单价（元/公里）
合价（元）
通信弱电管道
0.5
60000
30000
通信光缆
8
10000
80000
用户—ONU的线缆

200000
合计

310000

用户端总投资明细表
序号
名称
投资费用（元）
1
设备及配套投资
496500
2
通信弱电管道
30000
3
通信光缆
80000
4
用户至ONU的线缆投资
200000
5
设计、施工费
120000
6
总投资
926500

用户端单位用户成本造价
总投资
总户数
每户成本造价（元/户）
926500
840
1103

六、项目进度计划表
阶段
工程进度
项目建议书
2008年3月下旬
立项
2008年4月上旬
设备订货到货
2008年4-5月
工程设计
2008年4-5月
施工
2008年5-7月
初验、试运行
2008年7-10月
