AC-DC电源转换器测试方案
摘要：  AC-DC电源转换器测试方案
关键字：  AC-DC电源模块,  交流电源
·系统概述

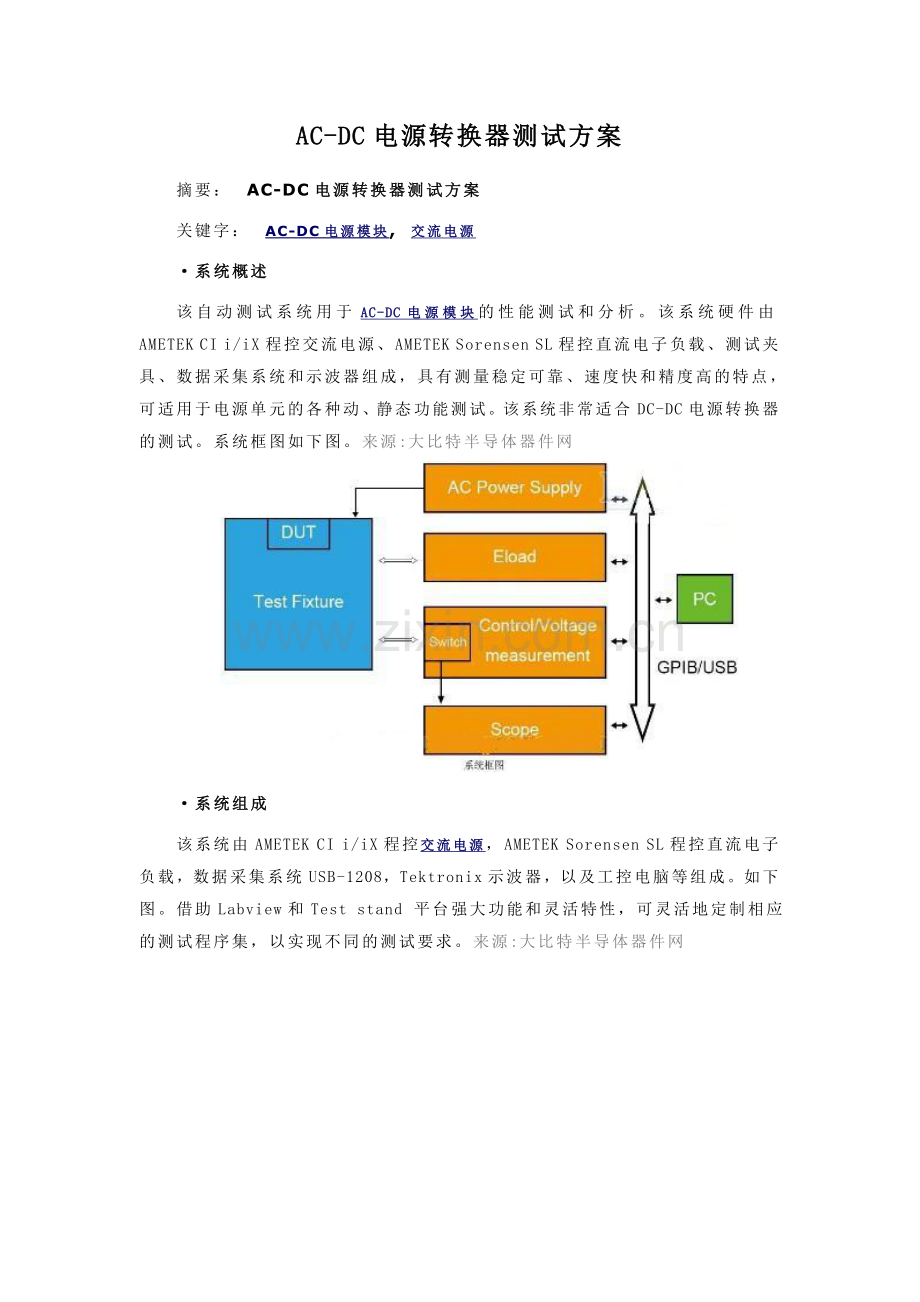

该自动测试系统用于AC-DC电源模块的性能测试和分析。该系统硬件由AMETEK CI i/iX程控交流电源、AMETEK Sorensen SL程控直流电子负载、测试夹具、数据采集系统和示波器组成，具有测量稳定可靠、速度快和精度高的特点，可适用于电源单元的各种动、静态功能测试。该系统非常适合DC-DC电源转换器的测试。系统框图如下图。来源:大比特半导体器件网

·系统组成

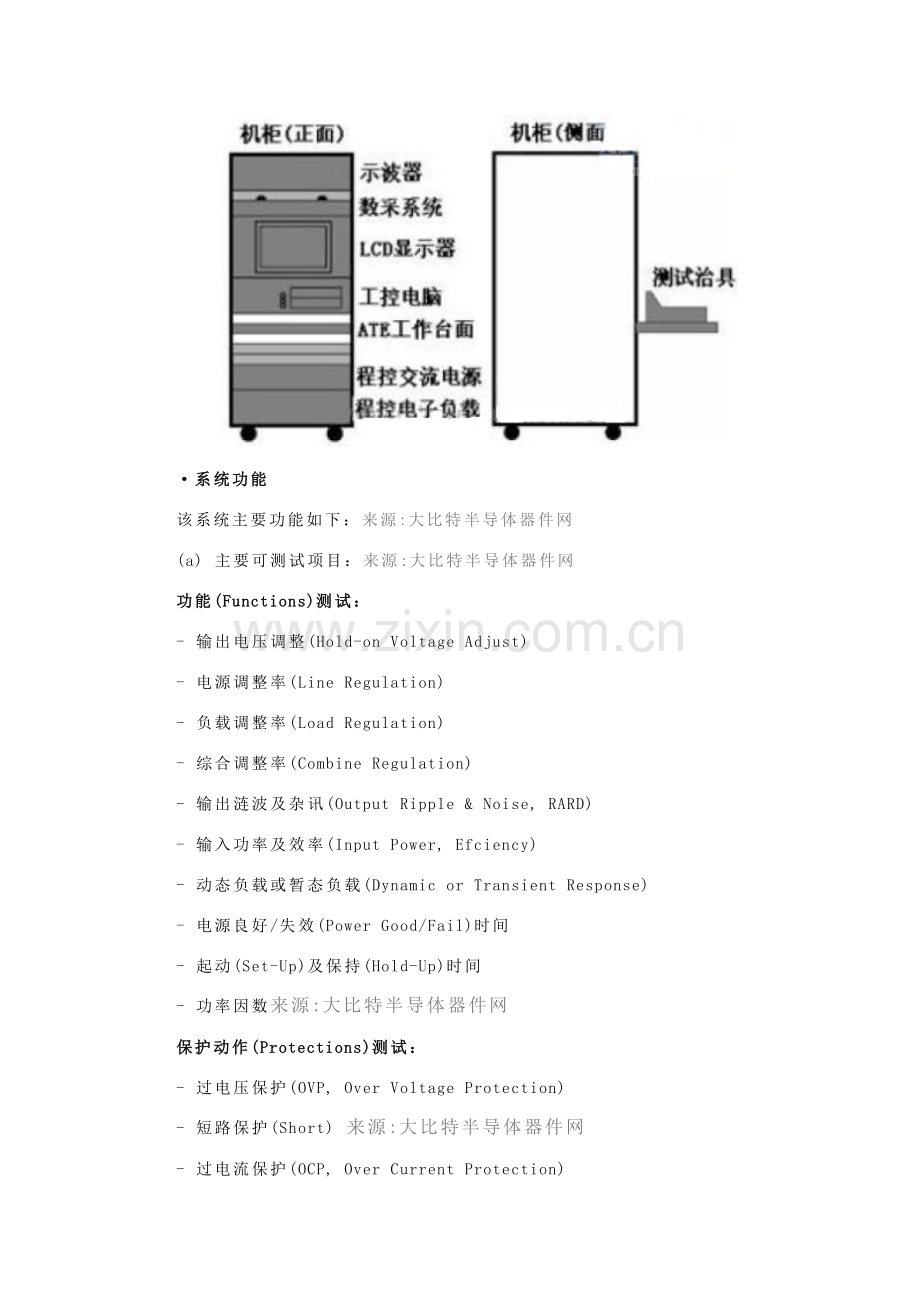

该系统由AMETEK CI i/iX程控交流电源，AMETEK Sorensen SL程控直流电子负载，数据采集系统USB-1208，Tektronix示波器，以及工控电脑等组成。如下图。借助Labview和Test stand 平台强大功能和灵活特性，可灵活地定制相应的测试程序集，以实现不同的测试要求。来源:大比特半导体器件网

·系统功能
该系统主要功能如下：来源:大比特半导体器件网
(a) 主要可测试项目：来源:大比特半导体器件网
功能(Functions)测试：
- 输出电压调整(Hold-on Voltage Adjust)
- 电源调整率(Line Regulation)
- 负载调整率(Load Regulation)
- 综合调整率(Combine Regulation)
- 输出涟波及杂讯(Output Ripple & Noise, RARD)
- 输入功率及效率(Input Power, Efciency)
- 动态负载或暂态负载(Dynamic or Transient Response)
- 电源良好/失效(Power Good/Fail)时间
- 起动(Set-Up)及保持(Hold-Up)时间
- 功率因数来源:大比特半导体器件网
保护动作(Protections)测试：
- 过电压保护(OVP, Over Voltage Protection)
- 短路保护(Short) 来源:大比特半导体器件网
- 过电流保护(OCP, Over Current Protection)
- 过功率保护(OPP, Over Power Protection)
- 低压保护(LVP, Low Voltage Protection)
(b) 权限分级控制来源:大比特半导体器件网
(c) 数据处理来源:大比特半导体器件网
(d) 系统升级
