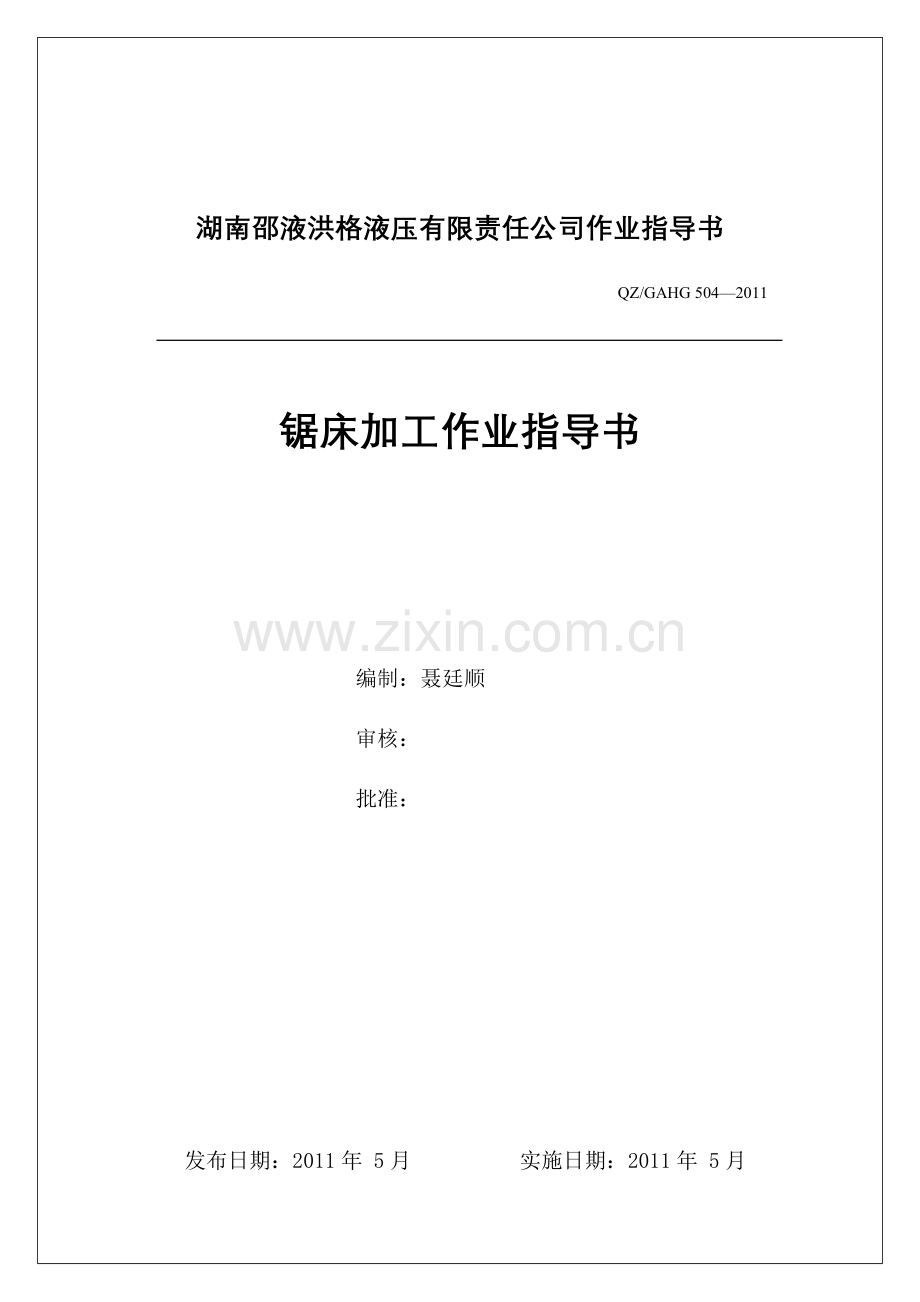

湖南邵液洪格液压有限责任公司作业指导书

QZ/GAHG 504—2011

锯床加工作业指导书

编制：聂廷顺
审核：
批准：

发布日期：2011年 5月 实施日期：2011年 5月

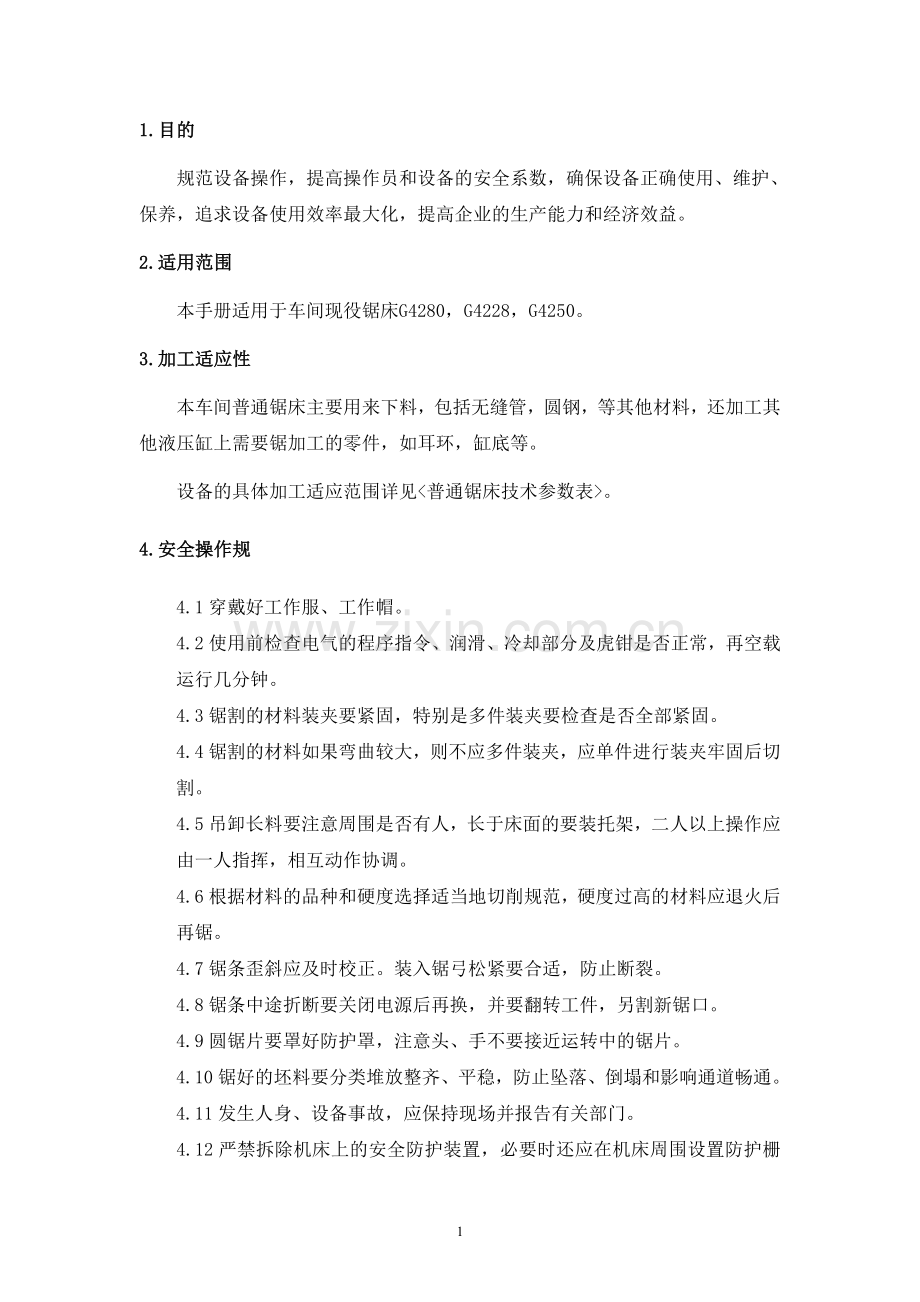

1.目的
规范设备操作，提高操作员和设备的安全系数，确保设备正确使用、维护、保养，追求设备使用效率最大化，提高企业的生产能力和经济效益。
2.适用范围
本手册适用于车间现役锯床G4280，G4228，G4250。
3.加工适应性
本车间普通锯床主要用来下料，包括无缝管，圆钢，等其他材料，还加工其他液压缸上需要锯加工的零件，如耳环，缸底等。
设备的具体加工适应范围详见<普通锯床技术参数表>。
4.安全操作规
4.1穿戴好工作服、工作帽。
4.2使用前检查电气的程序指令、润滑、冷却部分及虎钳是否正常，再空载运行几分钟。
4.3锯割的材料装夹要紧固，特别是多件装夹要检查是否全部紧固。
4.4锯割的材料如果弯曲较大，则不应多件装夹，应单件进行装夹牢固后切割。
4.5吊卸长料要注意周围是否有人，长于床面的要装托架，二人以上操作应由一人指挥，相互动作协调。
4.6根据材料的品种和硬度选择适当地切削规范，硬度过高的材料应退火后再锯。
4.7锯条歪斜应及时校正。装入锯弓松紧要合适，防止断裂。
4.8锯条中途折断要关闭电源后再换，并要翻转工件，另割新锯口。
4.9圆锯片要罩好防护罩，注意头、手不要接近运转中的锯片。
4.10锯好的坯料要分类堆放整齐、平稳，防止坠落、倒塌和影响通道畅通。
4.11发生人身、设备事故，应保持现场并报告有关部门。
4.12严禁拆除机床上的安全防护装置，必要时还应在机床周围设置防护栅栏。
4.13操作者在开动锯床前必须盖好所有防护罩，机床运转时，不得打开各类防护罩。
卸工件、装夹、找正及变换转速时必须停车。
4.14机床工作时，严禁身体任何部位接触运转的锯条及进入加工区，严禁用手去拿被卡住的或已被切断的工件。
4.15锯床工作时严禁用手触摸锯条，严禁戴手套和穿宽松衣服操做和维修设备，保证锯床正常工作，如发现异常现象应立即停机检查。
4.16锯切前必须确认工件已被夹紧，并确保工件在整个锯切过程中处于夹紧状态；锯条停止运转后，才能松开夹紧装置。
4.17在调整和维修维护和清扫机床之前，尤其是在检修电气前，必须切断总电源，防止发生意外触电事故。
4.18机床变速时必须先停机。
5、锯工工艺守则
5.1了解金属带锯床的性能 ：
金属带锯床是一种连续锯割的下料设备，主要用于锯割碳素结构钢、低合金钢、高合金钢、特殊合金钢和不锈耐酸钢等各种材料，更换适当的锯条可锯割有色金属和非金属材料。
该锯由箱体部分、夹紧装置、锯架和主传动部分、送料装置、导向部分、液压部分、电气部分、锯带张紧装置等部分。置、电气系统等五组成。
5.2操作程序:
5.2.1原材料由质检员检验合格后，按车间布置情况将原材料有序摆放在指定区域，钢锭钢棒摆放注意留有间隙以便于吊装。
5.2.2开机前的准备。
接通电源前：如果电缆、电线外破损、裂缝时，会造成漏电、触电危险。因此，接通电源前，请务必查明有无漏电处。如有漏电、断电的情况，请立即填写《设备故障报告单》报设备部给予修理。
注意：开机前要查看机器周围是否有其他人员或障碍物，地面是否有油污、积水。油污和积水有可能导致滑倒摔伤，请擦干净后再作业。
检查各机械连接件的坚固情况，是否松动和损伤等情况，特别注意联轴节、滚珠滑动副等活动间隙是否适宜，应及时拧紧和调整。检查各润滑点是否灌注规定的油液和油脂。检查冷却液的量是否适中，是否积有切削。
5.2.3检查锯条的检紧情况。
接通电源 ：检查电机有无异常声音，异常震动、各滑动面润滑情况，检查冷却泵的工作是否正常。
5.2.4依据车间生产任务单，确认需要加工工件的原材料找出准备吊装。
5.2.5技术部下发工艺文件后仔细阅读，确认工艺参数，调出原材料，核对完毕后，将原材料吊放在工作台上，吊装时一定要稳，保证不与机床发生碰撞，将工件调整至与锯条相对垂直位置，并移动工作台，使工作移动至下料尺寸位，并夹紧。
5.2.6根据原材料规格材质以及锯床型号合理调整锯条运行速度及下降速度后。根据原材料规格合理选用锯条。Ф600以及以下圆钢采用细齿锯条，Ф600以上钢锭或圆钢采用宽齿锯条。
5.2.7锯床加工工件时及时添加切削液，注意锯床工作状态保证设备正常运转，及时清理铁屑。
5.2.8部件加工完毕后，将部件摆放在指定地点，并在工件上用油漆笔标明其相关编号。
5.2.9清点工具、夹具、量具，擦洗干净，妥善保管，将场地卫生打扫干净，临
时使用的工件及时清理出去，保持清洁。
5.2.10工作完毕后应切断电源，按《设备管理规定》对钻床进行保养，填写《设备例行交接班记录》。
6 设备保养与维护
锯床的日常维护与保养是操作者的职责，必须按本要求内容对锯床进行日常维护保养并做好交接记录，有问题及时反映：
6.1内外保养
    6.1.1下班前15分钟整理锯床和辅助工具、擦拭机床，清除铁屑、灰尘、油污，放松锯带。
    6.1.2检查各部螺钉，螺帽、手柄、手柄球是否松动、破损。保持锯床处于完好状态。
    6.1.3定期拆卸有关罩盖擦拭内部机件，做到锯床内外清洁，完好无损，杜绝锈蚀现象发生。
6.2液压、传动系统
6.2.1下班前15分钟擦拭导轨及各滑动表面。
6.2.2定期清洗蜗轮箱，调整各传动件配合间隙，紧固各部联结螺栓、螺母。
6.3润滑系统
6.3.1在开动锯床前按照润滑说明滑润滑锯床各部。
6.3.2定期检查锯床蜗轮箱内润滑油和水箱内乳化切屑液的浓度和油量是否到位。
6.3.3定期清洗各部润滑机构，保持油路畅通无泄露。
6.4开车前检查电器设备、电机、电缆、开关、照明灯是否完好并安全接地。
6.5锯床冷却
切削液的使用浓度通常为5%，即切削液与水的比例为1:20，使用过程中会自然减量，应按用溶解度续添，切削难切材料时的溶解度应提高到５﹪左右，对于特殊要求的原液，按使用说明确定（尽量选用防锈性好的冷却液）。
