VMware虚拟化解决方案.doc

公司.
服务器虚拟化项目
初版
改版
信息系统（上海）有限公司
2012-09-20

呈送：
验收：

服务器虚拟化项目完成报告书

2012-09-25

版本
时间
作者
注释
初版
2012.09.25

改版

改版

改版

改版

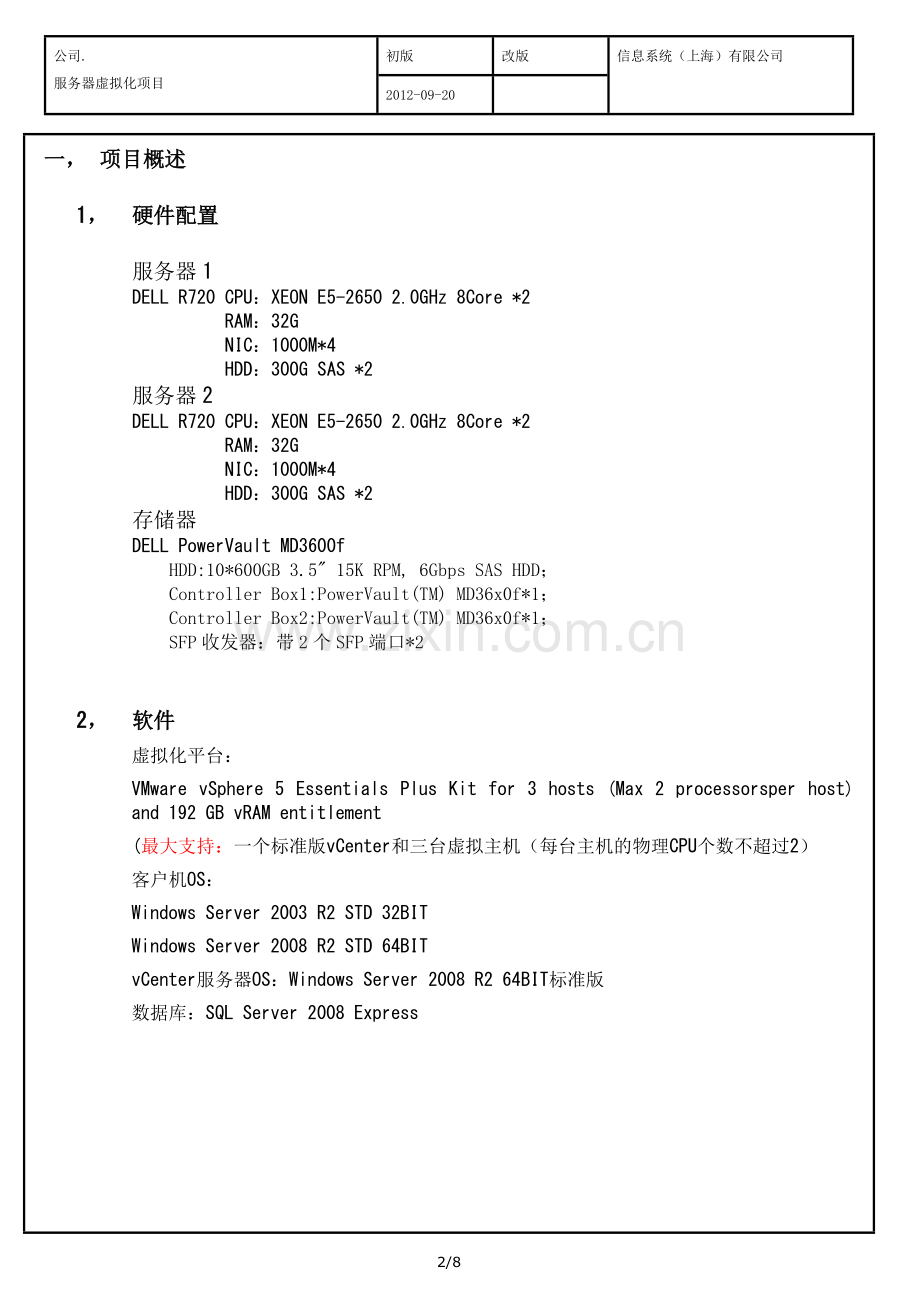

一， 项目概述

1， 硬件配置

服务器1
DELL R720 CPU：XEON E5-2650 2.0GHz 8Core *2
RAM：32G
NIC：1000M*4
HDD：300G SAS *2
服务器2
DELL R720 CPU：XEON E5-2650 2.0GHz 8Core *2
RAM：32G
NIC：1000M*4
HDD：300G SAS *2
存储器
DELL PowerVault MD3600f
HDD:10*600GB 3.5" 15K RPM, 6Gbps SAS HDD；
Controller Box1:PowerVault(TM) MD36x0f*1；
Controller Box2:PowerVault(TM) MD36x0f*1；
SFP收发器：带2个SFP端口*2

2， 软件
虚拟化平台：
VMware vSphere 5 Essentials Plus Kit for 3 hosts (Max 2 processorsper host) and 192 GB vRAM entitlement
(最大支持：一个标准版vCenter和三台虚拟主机（每台主机的物理CPU个数不超过2）
客户机OS：
Windows Server 2003 R2 STD 32BIT
Windows Server 2008 R2 STD 64BIT
vCenter服务器OS：Windows Server 2008 R2 64BIT标准版
数据库：SQL Server 2008 Express

3， 虚拟化整体架构

4， 系统描述

两台虚拟主机，通过一台vCenter Server进行控制，管理员和其他操作人员通过vSphere Client连接vCenter Server进行管理。
虚拟主机安装两块物理硬盘，分别做RAID1，作为安装虚拟平台的空间，而虚拟客户机系统安装及交换文件放在SAN存储上。
两台虚拟主机分别通过FC光纤连接SAN存储，共享存储。

二， 虚拟主机安装配置

8/8

虚拟主机1
安装设置：
硬盘设置：HD1~2 RAID1,
ESXi5.0安装使用存储：整个RAID，
文件格式：VMFS-5
主机标识：VM-HOST1
键盘布局：美国英语
管理网络设置：
第一个物理网卡
IP地址：172.31.234.29/24
网关：172.31.234.1
DNS：
DNS：
根用户：root
根用户密码：server2012

虚拟主机2
安装设置：
硬盘设置：HD1~2 RAID1,
ESXi5.0安装使用存储：整个RAID，
文件格式：VMFS-5
主机标识：VM-HOST1
键盘布局：美国英语
管理网络设置：
第一个物理网卡
IP地址：172.31.234.30/24
网关：172.31.234.1
DNS：
DNS：
根用户：root
根用户密码：server2012

三， SAN存储配置（DELL Power Vault MD3600f）

物理硬盘：600GB*10
RAID组0：HDD0~HDD8 使用RAID5，可用空间约4.46GB。
RAID组0分成两个LUN，每个LUN大小约2.23GB，映射到两台虚拟主机，系统选择VMWARE。
接口连接图：
注：应客户要求，网络管理接口仅连接一个（Controller0）

四， vCenter Server相关配置

硬件环境：略。
OS平台：Windows Server 2008 R2 Standard sp1.
DB 数据库：SQL Server 2008 Express.
HA集群配置：

vCenterServer设置：
1， 许可（加入了购买的许可，略）；
2， 统计信息：间隔时间：5分钟；
3， 运行时设置：唯一ID：57；受管IP：空；vCenter Server名称：NSSC-vCenter;
4， 活动目录：活动目录超时：60秒；启用查询限制：5000；启动验证：验证周期1440分钟；
5， 邮件：Smtp服务器：空；发件人帐户：空；
6， SNMP：未设置；
7， 端口：HTTP:80; HTTPS：443；
8， 超时设置：正常操作：30秒；长时间操作：120秒；
9， 日志记录选项：vCenter 日志记录：信息（正常日志记录）；
10， 数据库：最大数目：50；
11， 数据库保留策略：任务保留：未选择；事件保留：未选择；
12， SSL设置：已选中“vCenter需要已验证的主机SSL证书；
13， 高级设置：未设置。

五， 集群设置

群集功能：名称：NSSC/打开vSphere HA(选中)/打开vSphere DRS（未选中）
vSphere HA:
主机监控状态：启用主机监控（选中）
接入控制：启用：不允许违反可用性限制的虚拟机电源打开操作（选中）
接入控制策略：群集允许的主机故障数目：1
虚拟机选项：默认
虚拟机监控状态：虚拟机监控：“仅虚拟机监控”(选中)
默认群集设置：监控敏感度：最高
数据存储检测信号：“选择考虑加入我的首选项的任何群集数据存储”(选中)
交换文件位置：“将交换文件存储在主机指定的数据存储中”(选中)

六， 主机配置（主页-清单-主机和群集）

主机1配置
硬件
1， 处理器：型号Intel® Xeon® CPU E5-2650 0@2.00GHz/处理器速度2GHz/处理器插槽2/每个插槽的处理器内核数8/逻辑处理器32/超线程已启用
系统：制造商DELL Inc./型号PowerEdge R720/BIOS版本1.2.6/发布日期2012-05-10 0：00：00/资产标记unknown/服务标记CRBFF3X
2， 内存：物理:总计32722.5MB/系统159.5MB/虚拟机32563.0MB
3， 存储器：数据存储：RAID1(本机HDD)，LUN0 2.23TB，LUN1 2.23TB
设备：略
4， 网络：vSphere标准交换机：网络：
标准交换机vSwitch0:管理网络 172.31.234.29/物理适配器vmnk0 100全双工
标准交换机vSwitch1:vMotion网络 172.31.247.29/物理适配器vmnk1 1000全双工
标准交换机vSwitch2:vm网络（VLAN1172.31.232.0）/物理适配器vmnk2 1000全双工
标准交换机vSwitch3:vm网络（VLAN2172.31.234.0）/物理适配器vmnk3 1000全双工
5， 存储适配器:略
6， 网络适配器:略
7， 高级设置:略
8， 电源管理:略
软件
1， 已获许可的功能：ESX Server许可类型：产品：VMware vSphere5 Essentials Plus:2个物理CPU已获许可（每个CPU的内核个数不受限制）/许可密钥：略/
产品功能：最多8路虚拟SMP/VMWARE 主机的vCenter代理/vStorage API/VMsafe/vSphere HA/vSphere Data Recovery/vMotion
2， 时间配置：NTP客户端：已停止/NTP服务器：无
3， DNS和路由：主机标识：VM-HOST1
DNS服务器：无
默认网关：172.31.234.1
4， 身份验证服务：略
5， 电源管理：略
6， 虚拟机启动/关机：在HA状态下虚拟机启动和关机禁用任何设置
7， 虚拟机交换文件位置：略
8， 安全配置文件：安全配置文件/防火墙DEFAULT配置
9， 主机缓存配置：无
10， 系统资源分配：DEFAULT配置
11， 代理虚拟机设置：无代理
12， 高级设置：未变动

主机2设置
硬件
9， 处理器：型号Intel® Xeon® CPU E5-2650 0@2.00GHz/处理器速度2GHz/处理器插槽2/每个插槽的处理器内核数8/逻辑处理器32/超线程已启用
系统：制造商DELL Inc./型号PowerEdge R720/BIOS版本1.2.6/发布日期2012-05-10 0：00：00/资产标记unknown/服务标记9RBFF3X
10， 内存：物理:总计32722.5MB/系统159.5MB/虚拟机32563.0MB
11， 存储器：数据存储：RAID1(本机HDD)，LUN0 2.23TB，LUN1 2.23TB
设备：略
12， 网络：vSphere标准交换机：网络：
标准交换机vSwitch0:管理网络 172.31.234.30/物理适配器vmnk0 100全双工
标准交换机vSwitch1:vMotion网络 172.31.247.30/物理适配器vmnk1 1000全双工
标准交换机vSwitch2:vm网络（VLAN1172.31.232.0）/物理适配器vmnk2 1000全双工
标准交换机vSwitch3:vm网络（VLAN2172.31.234.0）/物理适配器vmnk3 1000全双工
13， 存储适配器:略
14， 网络适配器:略
15， 高级设置:略
16， 电源管理:略
软件
13， 已获许可的功能：ESX Server许可类型：产品：VMware vSphere5 Essentials Plus:2个物理CPU已获许可（每个CPU的内核个数不受限制）/许可密钥：略/
产品功能：最多8路虚拟SMP/VMWARE 主机的vCenter代理/vStorage API/VMsafe/vSphere HA/vSphere Data Recovery/vMotion
14， 时间配置：NTP客户端：已停止/NTP服务器：无
15， DNS和路由：主机标识：VM-HOST2
DNS服务器：无
默认网关：172.31.234.1
16， 身份验证服务：略
17， 电源管理：略
18， 虚拟机启动/关机：在HA状态下虚拟机启动和关机禁用任何设置
19， 虚拟机交换文件位置：略
20， 安全配置文件：安全配置文件/防火墙DEFAULT配置
21， 主机缓存配置：无
22， 系统资源分配：DEFAULT配置
23， 代理虚拟机设置：无代理
24， 高级设置：未变动
